Снятие и замена вентилятора: Nintendo Switch Lite

Сложность

Средне

Время

30–1 ч

Шагов

20

По этой инструкции можно заменить неисправный или повреждённый вентилятор Nintendo Switch Lite.

Switch Lite использует винты JIS, но на крайний случай подойдёт крестовая отвёртка. Будь очень осторожен, чтобы не сорвать шлицы. Крестовые биты iFixit совместимы с винтами JIS.

Важно: для этого нужно снять экранирующую пластину и радиатор. Термопасту нужно счистить с обеих деталей и с процессора и нанести заново, прежде чем ставить пластину и радиатор на место.

Инструменты

• Tri-point Y00 Screwdriver Bit
• Phillips #00 Screwdriver
• iFixit Opening Tool
• Спаджер (пластиковая лопатка)
• Салфетки из микрофибры
• Isopropyl Alcohol
• Thermal Paste
• iFixit Thermal Putty
• Nylon Tipped Tweezers

Шаги

1. 1

   Выкрути винты задней панели


   • Перед ремонтом убедись, что консоль полностью выключена.
   • Отвёрткой Y00 выкрути четыре винта длиной 6,3 мм, которыми закреплена задняя панель.
   • Во время ремонта следи за каждым винтом и ставь его точно туда, откуда выкрутил.
2. 2

   Выкрути верхние и нижние винты задней панели


   • Отвёрткой JIS 00 или крестовой отвёрткой iFixit выкрути винты крепления задней панели:
   • Два винта длиной 3,6 мм на верхнем торце
   • Два винта длиной 3,6 мм на нижнем торце
   • Чтобы не сорвать эти тугие винты, крепко прижимай отвёртку, крути медленно, а если винты не идут — попробуй другую отвёртку.
3. 3

   Освободи защёлки задней панели


   • Вставь пластиковую лопатку в левую решётку динамика на нижнем торце консоли.
   • Поверни лопатку, чтобы освободить защёлки задней панели.
   • Не вставляй лопатку глубже, чем нужно, чтобы не повредить динамик.
4. 4

   Освобождай защёлки дальше по периметру


   • Проведи лопаткой вокруг нижнего левого угла, чтобы освободить защёлки на левой стороне.
5. 5

   Поворачивай, чтобы освободить защёлки


   • Вставь пластиковую лопатку в правую решётку динамика на нижнем торце консоли.
   • Поверни лопатку, чтобы освободить защёлки.
   • Не вставляй лопатку глубже, чем нужно, чтобы не повредить динамик.
6. 6

   Веди и поддевай вокруг углов


   • Веди лопатку вокруг нижнего правого угла, поддевая, чтобы освободить защёлки на правой стороне.
7. 7

   Шаг 7


   • Продолжай вести лопатку по щели вдоль верхнего торца, поддевая, чтобы освободить защёлки.
8. 8

   Сними заднюю панель


   • Подними нижний край задней панели и открой её, как книгу.
   • Сними заднюю панель.
9. 9

   Сними экранирующую пластину


   • Отвёрткой JIS 00 или крестовой отвёрткой iFixit выкрути четыре винта крепления экранирующей пластины:
   • Три винта 3,1 мм
   • Один винт 4,5 мм
10. 10

    Шаг 10


    • Спаджером или пальцами подними экранирующую пластину и вынь из консоли.
    • Может ощущаться небольшое сопротивление. Это нормально: пластина слегка приклеена к радиатору термозамазкой.
    • Сними экранирующую пластину.
    • Удали старую термозамазку с пластины и радиатора изопропиловым спиртом и салфеткой из микрофибры. Перед сборкой нанеси на радиатор новую термозамазку.
11. 11

    Отключи соединительный шлейф


    • Поднимай этот фиксатор осторожно — его легко отломить.
    • Ногтем или лопаткой откинь вверх маленький фиксатор ZIF-разъёма соединительного шлейфа платы.
12. 12

    Шаг 12


    • Не пользуйся металлическим пинцетом! Он может замкнуть шлейф или разъём и повредить консоль.
    • Спаджером или непроводящим (нейлоновым или керамическим) пинцетом вытяни соединительный шлейф из разъёма на плате.
13. 13

    Отключи батарею


    • Острым концом спаджера вытащи разъём батареи прямо вверх из гнезда на плате.
    • При сборке подключай батарею только после того, как подключишь соединительный шлейф (см. выше).
14. 14

    Сними радиатор


    • Плоским концом спаджера или пальцами аккуратно отклей поролон, слегка приклеенный к вентилятору.
    • Поролон достаточно отогнуть так, чтобы он не мешал вентилятору.
15. 15

    Шаг 15


    • Отвёрткой JIS 00 или крестовой отвёрткой iFixit выкрути три винта длиной 3 мм, которыми радиатор закреплён на плате.
16. 16

    Шаг 16


    • Спаджером или пальцами подними радиатор и сними его с платы.
    • Может ощущаться небольшое сопротивление. Это нормально: радиатор слегка приклеен к процессору термопастой.
    • Удали старую термопасту с радиатора и процессора изопропиловым спиртом и салфеткой из микрофибры. Перед сборкой нанеси на процессор новую термопасту.
17. 17

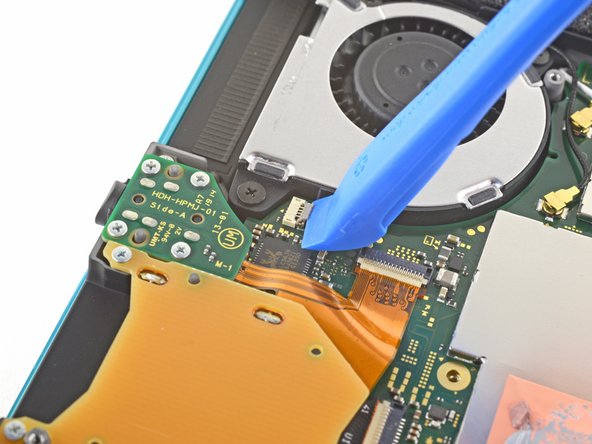

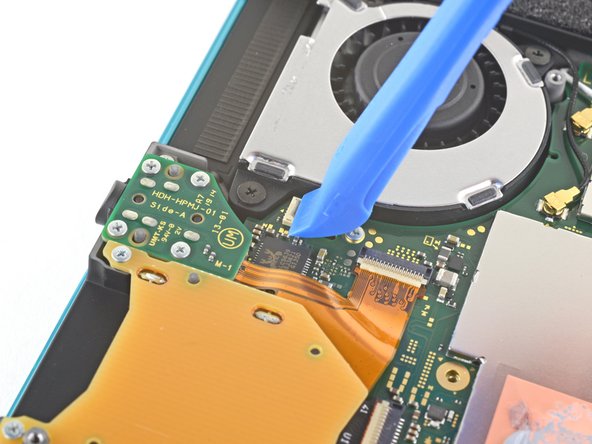

    Сними вентилятор


    • Лопаткой или ногтем откинь вверх маленький фиксатор ZIF-разъёма кабеля вентилятора.
18. 18

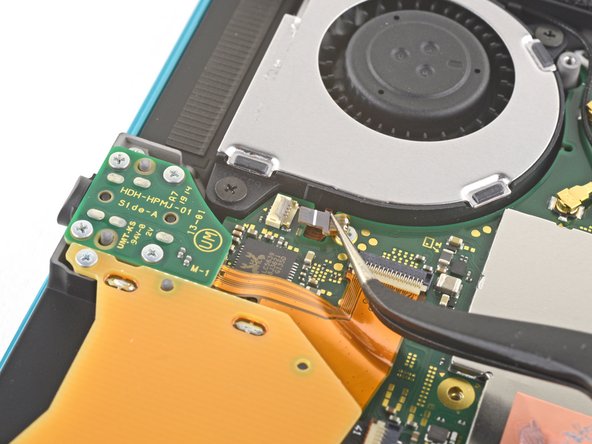

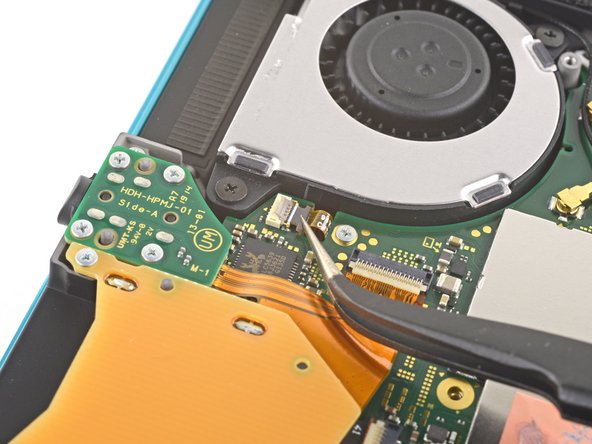

    Шаг 18


    • Пинцетом вытяни кабель вентилятора из разъёма на плате.
19. 19

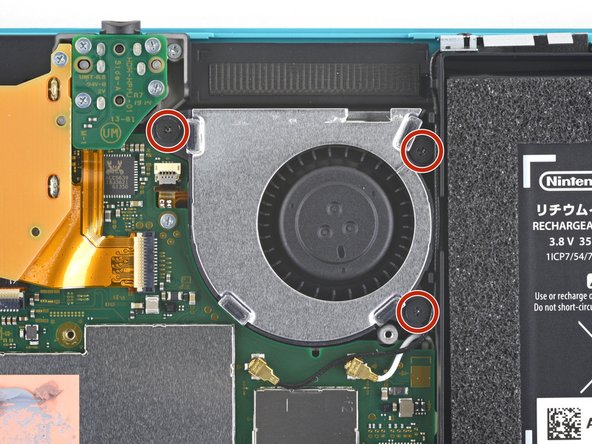

    Шаг 19


    • Отвёрткой JIS 00 выкрути три винта длиной 4,8 мм, которыми закреплён вентилятор.
20. 20

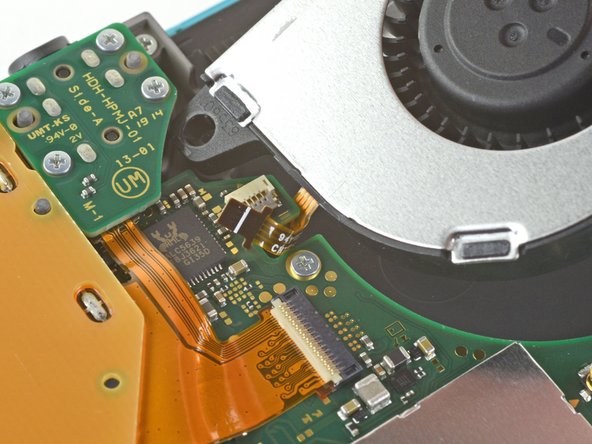

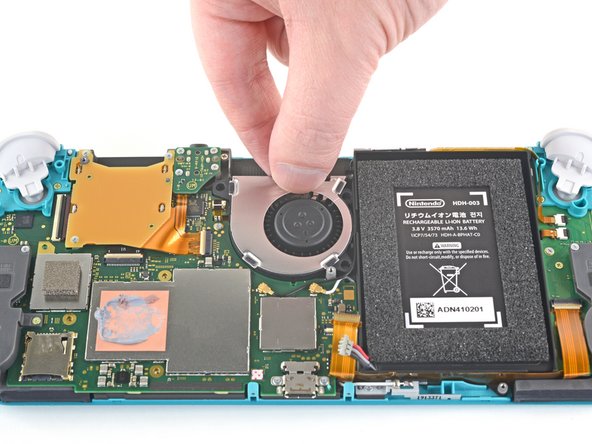

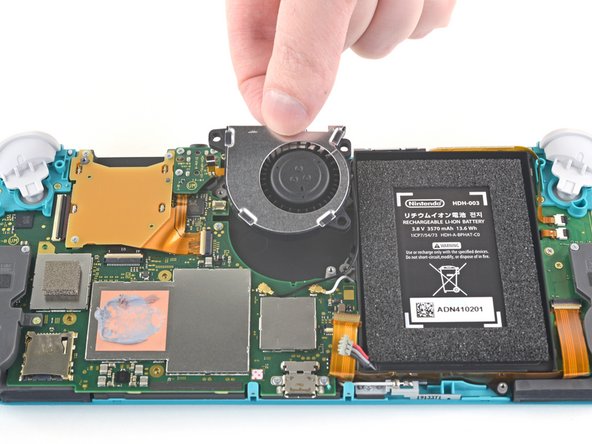

    Шаг 20


    • Сними вентилятор.
    • Вынимая вентилятор, не зацепи его кабель за плату.

Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
