Замена правого стика (дрейф): Nintendo Switch Lite

Сложность

Средне

Время

45–2 ч

Шагов

35

По этой инструкции можно заменить правый стик Nintendo Switch Lite. Замена стика лечит печально известный «дрейф Joy-Con». (Инструкция по замене левого стика Switch Lite).

Switch Lite использует винты JIS, но на крайний случай подойдёт крестовая отвёртка. Будь очень осторожен, чтобы не сорвать шлицы. Крестовые биты iFixit совместимы с винтами JIS.

После ремонта, перед игрой, советуем откалибровать новый стик.

Важно: для этого нужно снять экранирующую пластину и радиатор. Термопасту нужно счистить с обеих деталей и с процессора и нанести заново, прежде чем ставить пластину и радиатор на место.

Инструменты

• Tri-point Y00 Screwdriver Bit
• Phillips #00 Screwdriver
• iFixit Opening Tool
• Спаджер (пластиковая лопатка)
• Салфетки из микрофибры
• Isopropyl Alcohol
• Thermal Paste
• iFixit Thermal Putty
• Пинцет

Шаги

1. 1

   Выкрути винты задней панели


   • Перед ремонтом убедись, что консоль полностью выключена.
   • Отвёрткой Y00 выкрути четыре винта длиной 6,3 мм, которыми закреплена задняя панель.
   • Во время ремонта следи за каждым винтом и ставь его точно туда, откуда выкрутил.
2. 2

   Выкрути верхние и нижние винты задней панели


   • Отвёрткой JIS 00 или крестовой отвёрткой iFixit выкрути винты крепления задней панели:
   • Два винта длиной 3,6 мм на верхнем торце
   • Два винта длиной 3,6 мм на нижнем торце
   • Чтобы не сорвать эти тугие винты, крепко прижимай отвёртку, крути медленно, а если винты не идут — попробуй другую отвёртку.
3. 3

   Освободи защёлки задней панели


   • Вставь пластиковую лопатку в левую решётку динамика на нижнем торце консоли.
   • Поверни лопатку, чтобы освободить защёлки задней панели.
   • Не вставляй лопатку глубже, чем нужно, чтобы не повредить динамик.
4. 4

   Освобождай защёлки дальше по периметру


   • Проведи лопаткой вокруг нижнего левого угла, чтобы освободить защёлки на левой стороне.
5. 5

   Поворачивай, чтобы освободить защёлки


   • Вставь пластиковую лопатку в правую решётку динамика на нижнем торце консоли.
   • Поверни лопатку, чтобы освободить защёлки.
   • Не вставляй лопатку глубже, чем нужно, чтобы не повредить динамик.
6. 6

   Веди и поддевай вокруг углов


   • Веди лопатку вокруг нижнего правого угла, поддевая, чтобы освободить защёлки на правой стороне.
7. 7

   Шаг 7


   • Продолжай вести лопатку по щели вдоль верхнего торца, поддевая, чтобы освободить защёлки.
8. 8

   Сними заднюю панель


   • Подними нижний край задней панели и открой её, как книгу.
   • Сними заднюю панель.
9. 9

   Сними экранирующую пластину


   • Отвёрткой JIS 00 или крестовой отвёрткой iFixit выкрути четыре винта крепления экранирующей пластины:
   • Три винта 3,1 мм
   • Один винт 4,5 мм
10. 10

    Шаг 10


    • Спаджером или пальцами подними экранирующую пластину и вынь из консоли.
    • Может ощущаться небольшое сопротивление. Это нормально: пластина слегка приклеена к радиатору термозамазкой.
    • Сними экранирующую пластину.
    • Удали старую термозамазку с пластины и радиатора изопропиловым спиртом и салфеткой из микрофибры. Перед сборкой нанеси на радиатор новую термозамазку.
11. 11

    Отключи соединительный шлейф


    • Поднимай этот фиксатор осторожно — его легко отломить.
    • Ногтем или лопаткой откинь вверх маленький фиксатор ZIF-разъёма соединительного шлейфа платы.
12. 12

    Шаг 12


    • Не пользуйся металлическим пинцетом! Он может замкнуть шлейф или разъём и повредить консоль.
    • Спаджером или непроводящим (нейлоновым или керамическим) пинцетом вытяни соединительный шлейф из разъёма на плате.
13. 13

    Отключи батарею


    • Острым концом спаджера вытащи разъём батареи прямо вверх из гнезда на плате.
    • При сборке подключай батарею только после того, как подключишь соединительный шлейф (см. выше).
14. 14

    Сними радиатор


    • Плоским концом спаджера или пальцами аккуратно отклей поролон, слегка приклеенный к вентилятору.
    • Поролон достаточно отогнуть так, чтобы он не мешал вентилятору.
15. 15

    Шаг 15


    • Отвёрткой JIS 00 или крестовой отвёрткой iFixit выкрути три винта длиной 3 мм, которыми радиатор закреплён на плате.
16. 16

    Шаг 16


    • Спаджером или пальцами подними радиатор и сними его с платы.
    • Может ощущаться небольшое сопротивление. Это нормально: радиатор слегка приклеен к процессору термопастой.
    • Удали старую термопасту с радиатора и процессора изопропиловым спиртом и салфеткой из микрофибры. Перед сборкой нанеси на процессор новую термопасту.
17. 17

    Сними считыватель игровых карт и разъём наушников

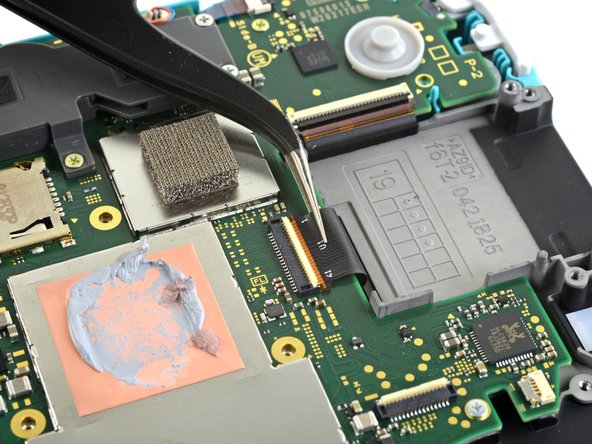

    • Лопаткой или ногтем откинь вверх маленький фиксатор ZIF-разъёма шлейфа считывателя игровых карт.
18. 18

    Шаг 18

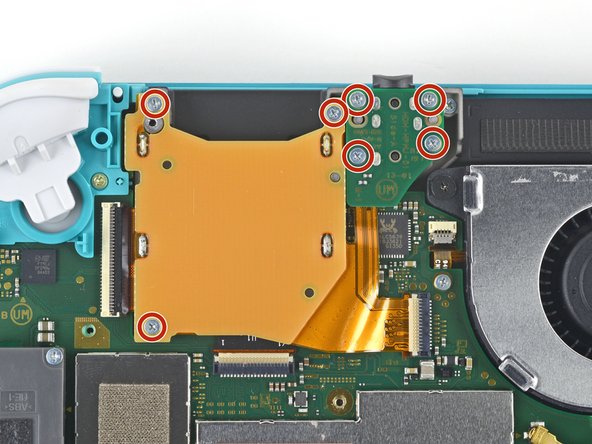

    • Отвёрткой JIS 000 или крестовой отвёрткой iFixit выкрути семь винтов длиной 3,1 мм, которыми закреплены считыватель игровых карт и разъём наушников.
19. 19

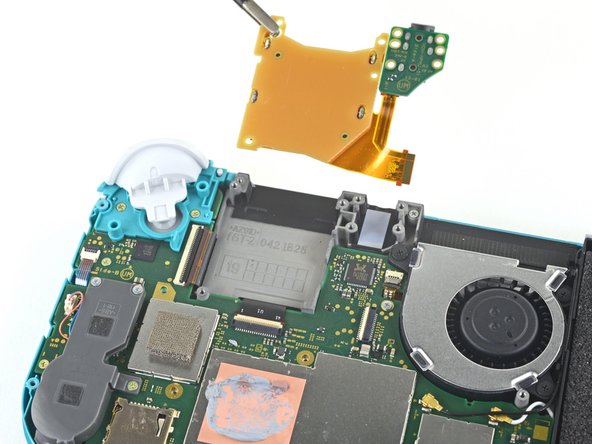

    Шаг 19

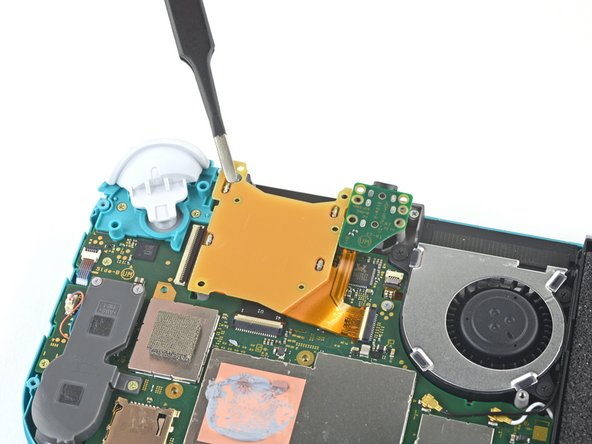

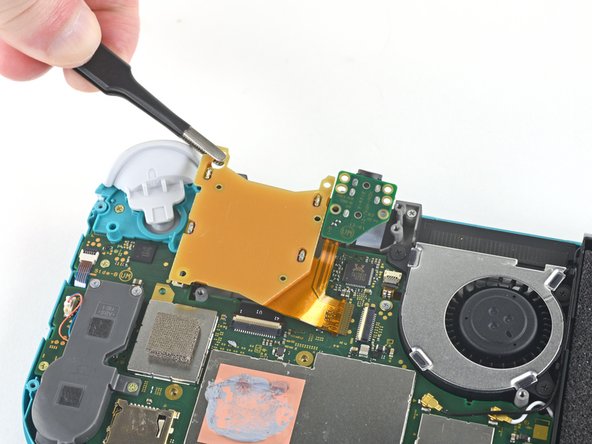

    • Пинцетом или пальцами аккуратно подними считыватель игровых карт и сдвинь влево, чтобы вытянуть шлейф из разъёма.
    • Сними считыватель игровых карт и разъём наушников.
20. 20

    Сними блок правой кнопки-курка

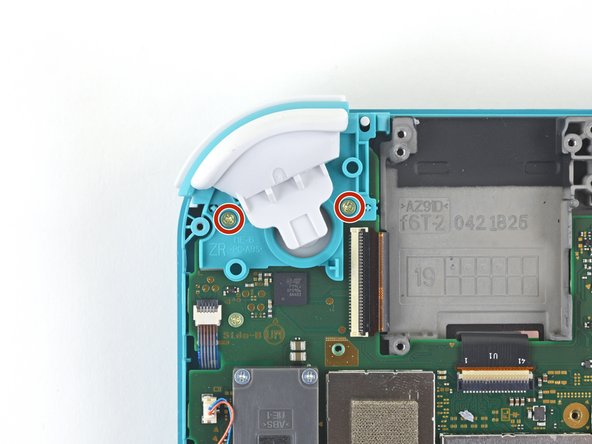

    • Отвёрткой JIS 000 или крестовой отвёрткой iFixit выкрути два винта длиной 4,5 мм, которыми блок правой кнопки-курка закреплён на плате.
21. 21

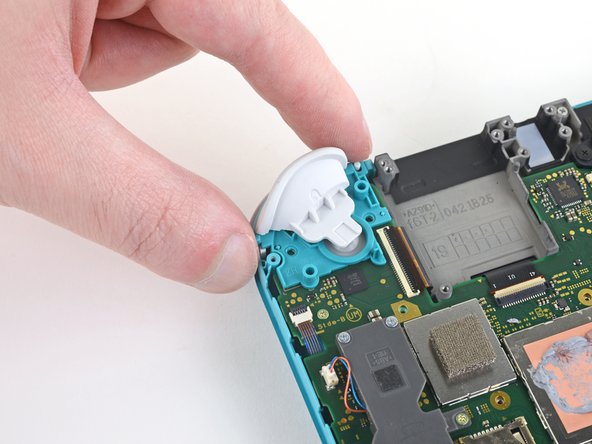

    Шаг 21

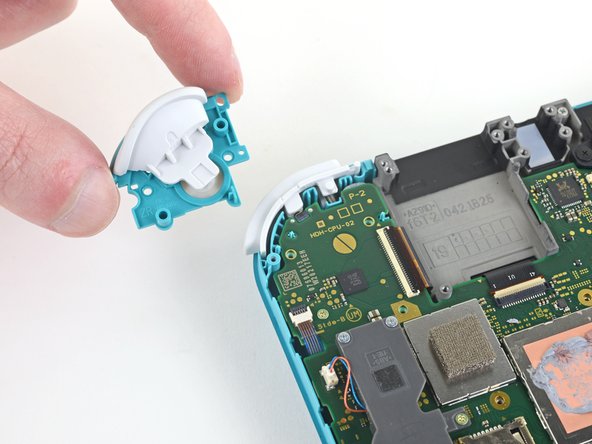

    • Сними блок правой кнопки-курка.
22. 22

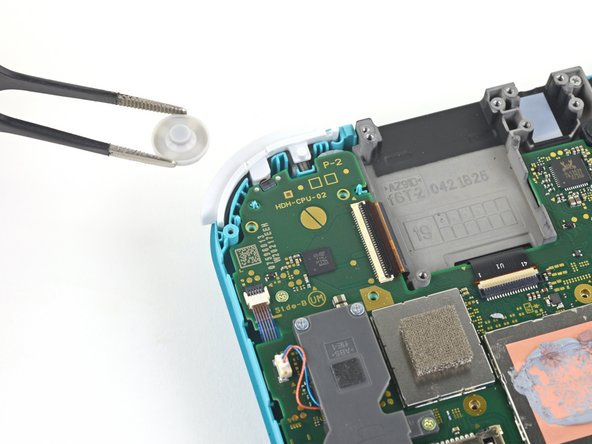

    Шаг 22

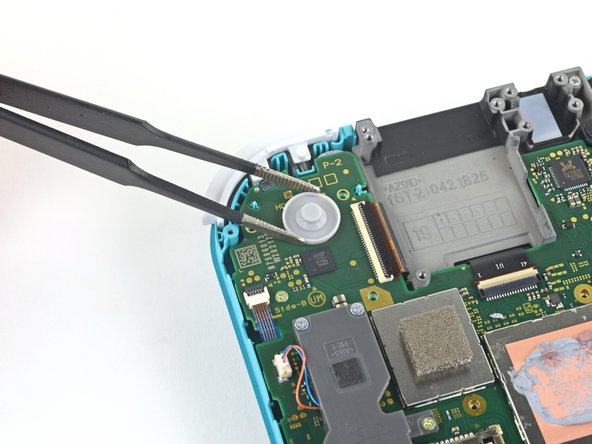

    • Если резиновая прокладка правой кнопки-курка не снялась вместе с блоком, сними её пинцетом или пальцами.
23. 23

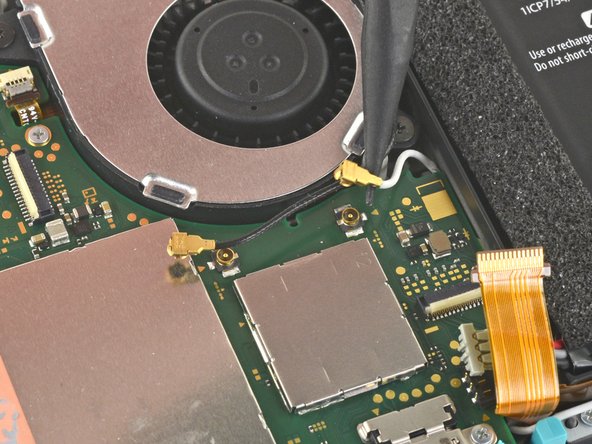

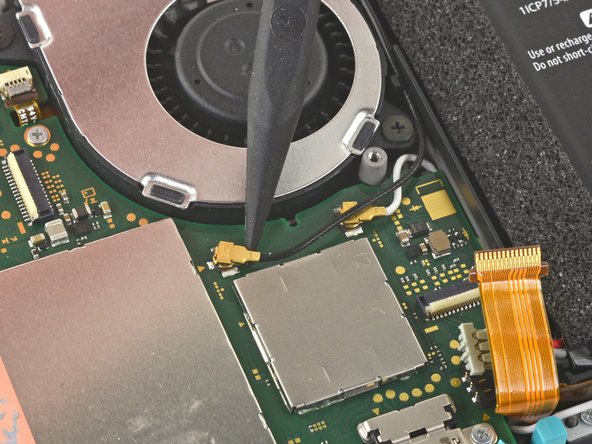

    Отключи кабели антенн

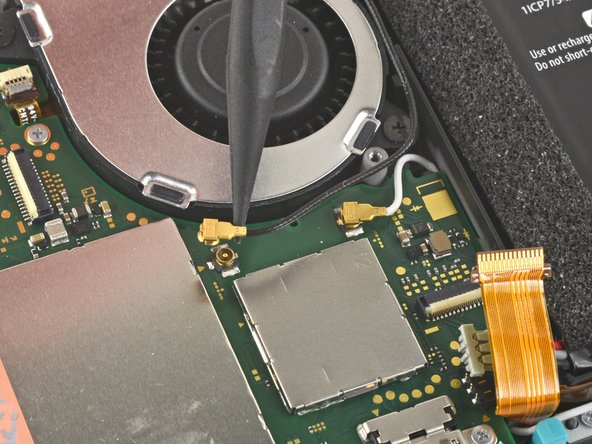

    • Острым концом спаджера подними прямо вверх коаксиальный разъём чёрного кабеля антенны из гнезда на плате.
    • Так же отключи белый кабель антенны.
24. 24

    Отключи кабель вентилятора

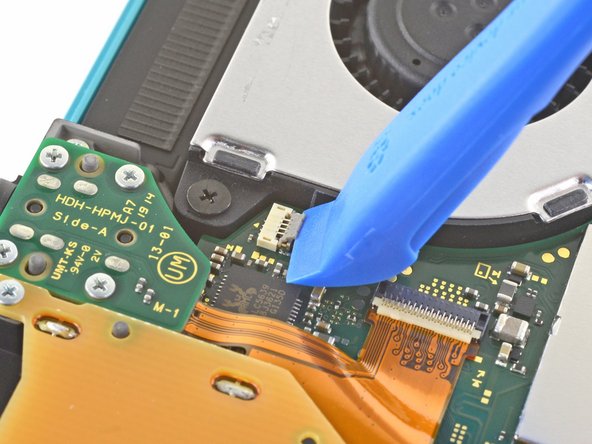

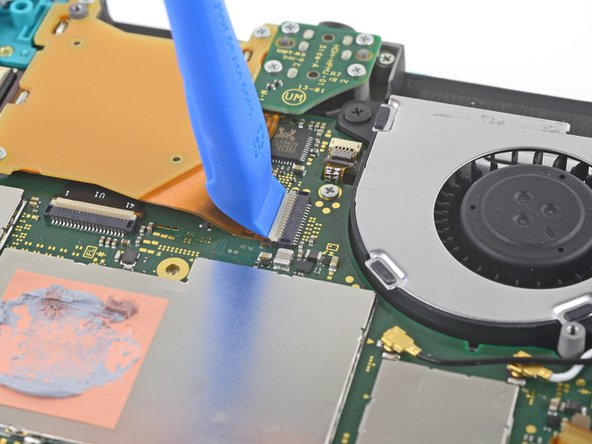

    • Лопаткой или ногтем откинь вверх маленький фиксатор ZIF-разъёма кабеля вентилятора.
25. 25

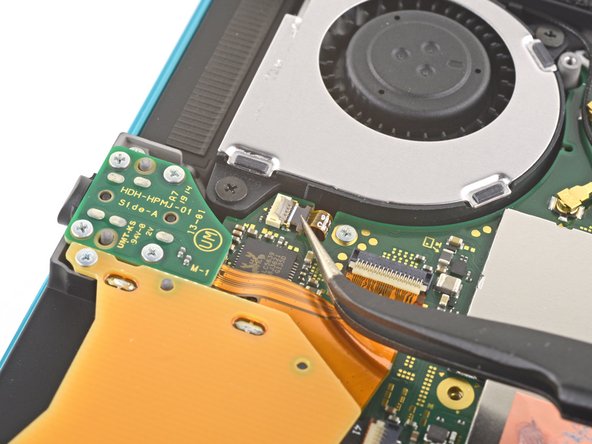

    Шаг 25

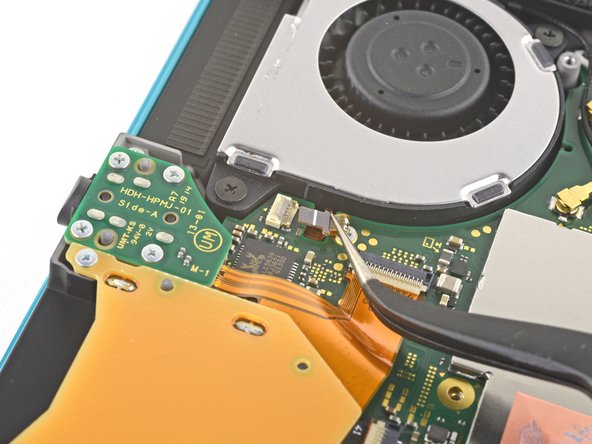

    • Пинцетом вытяни кабель вентилятора из разъёма на плате.
26. 26

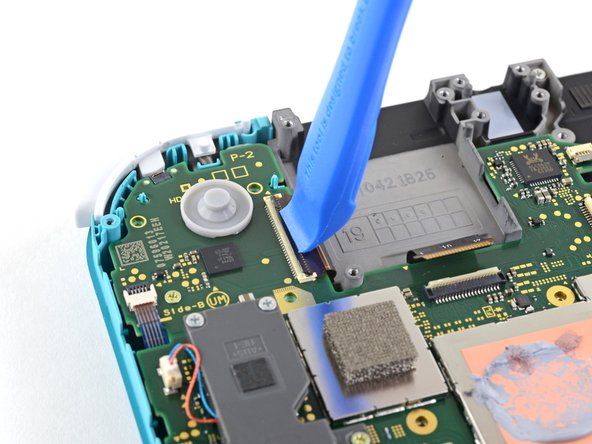

    Отключи шлейф экрана

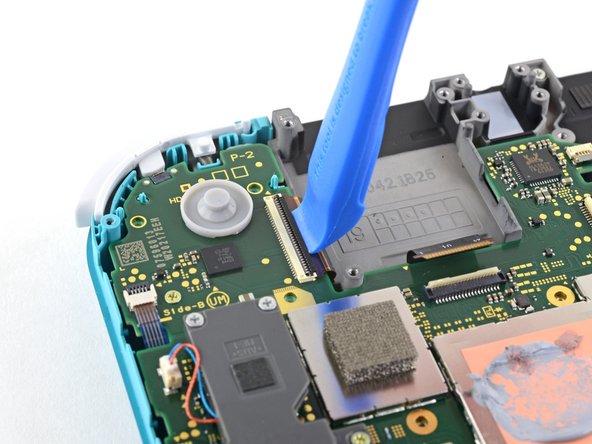

    • Лопаткой или ногтем откинь вверх маленький фиксатор ZIF-разъёма шлейфа экрана.
27. 27

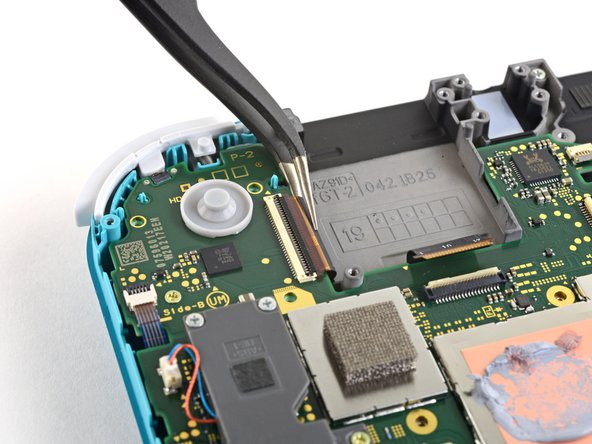

    Шаг 27

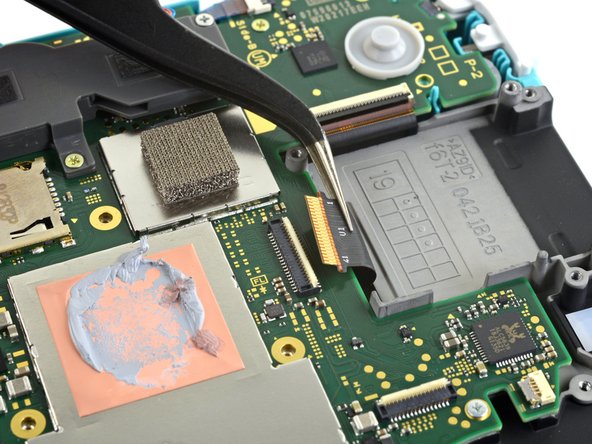

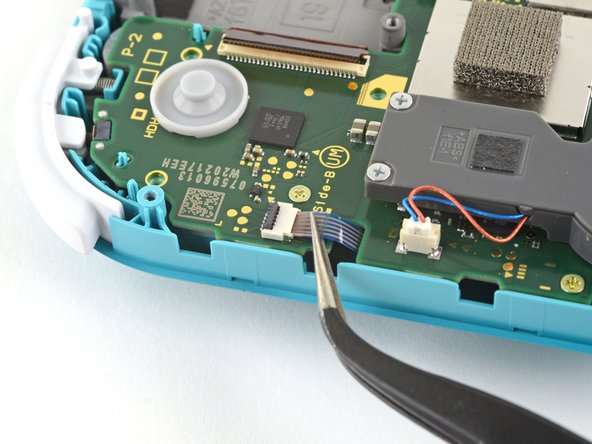

    • Пинцетом вытяни шлейф экрана из разъёма на плате.
28. 28

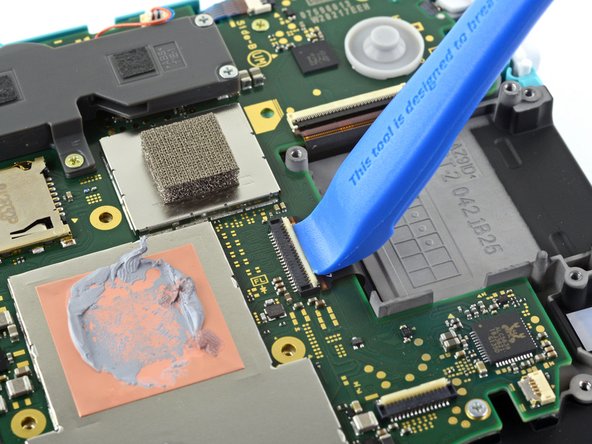

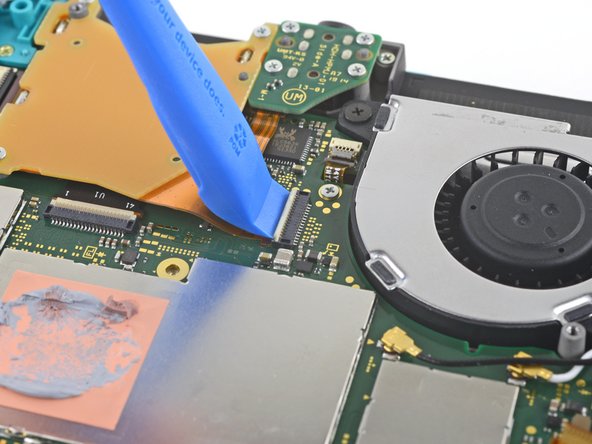

    Отключи шлейф сенсорного слоя


    • Лопаткой или ногтем откинь вверх маленький фиксатор ZIF-разъёма шлейфа сенсорного слоя.
29. 29

    Шаг 29

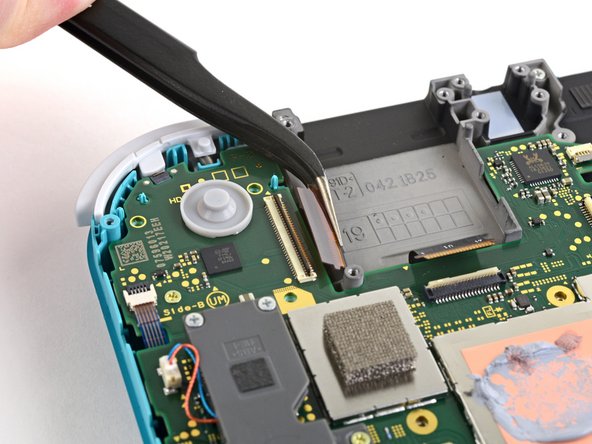

    • Пинцетом вытяни шлейф сенсорного слоя из разъёма на плате.
30. 30

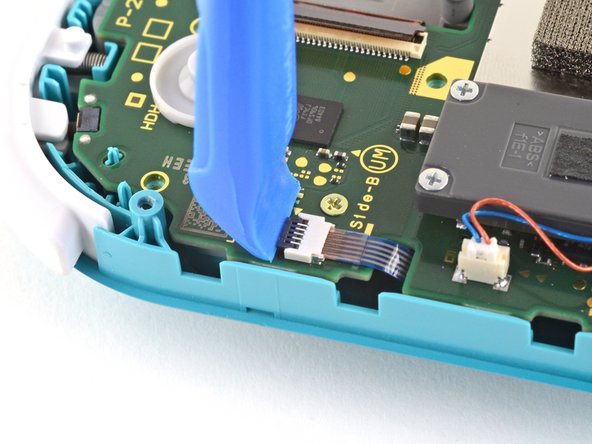

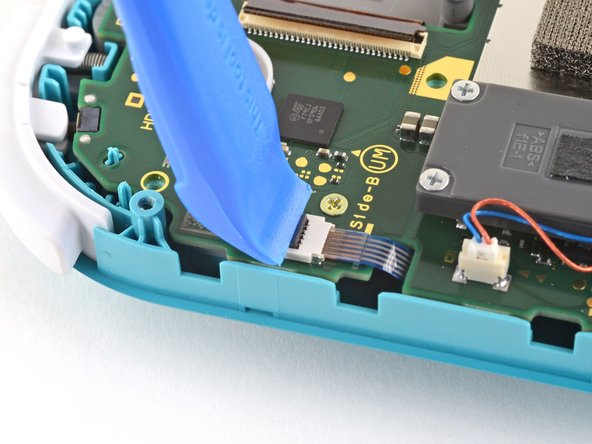

    Отключи шлейф правого стика


    • Лопаткой или ногтем откинь вверх маленький фиксатор ZIF-разъёма шлейфа правого стика.
31. 31

    Шаг 31


    • Пинцетом вытяни шлейф правого стика из разъёма на плате.
32. 32

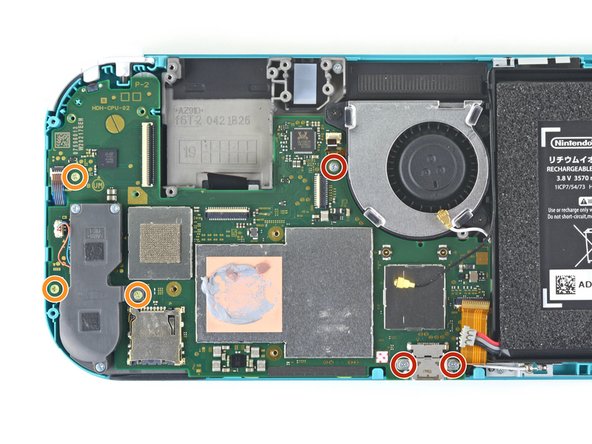

    Сними плату в сборе


    • Отвёрткой JIS 000 или крестовой отвёрткой iFixit выкрути шесть винтов крепления платы:
    • Три винта 3,1 мм
    • Три винта 4,5 мм
33. 33

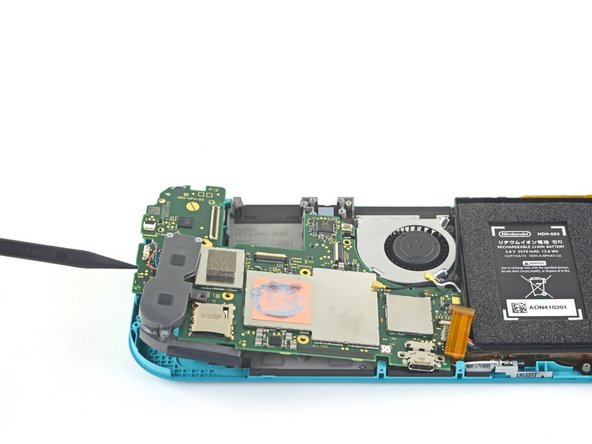

    Шаг 33

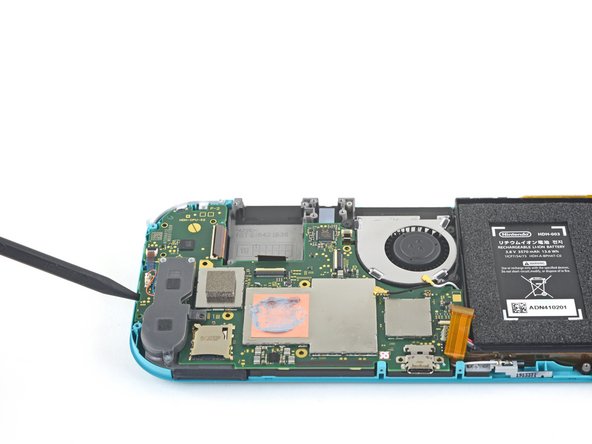

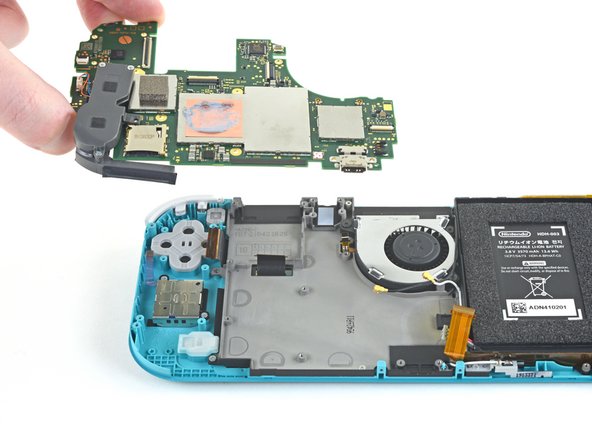

    • Вставь спаджер в щель между рамой и платой и подними плату из углубления.
    • Сними плату в сборе.
34. 34

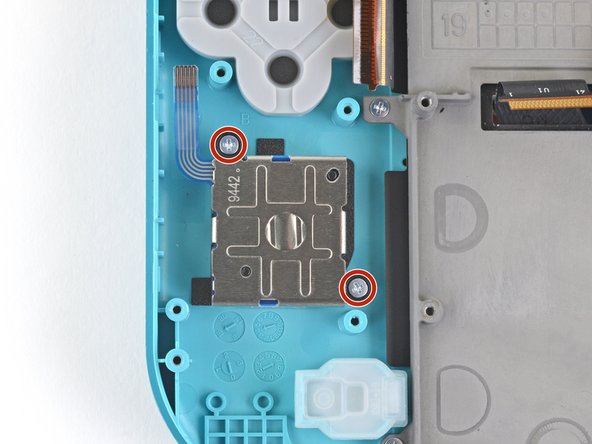

    Сними правый стик


    • Отвёрткой JIS 000 или крестовой отвёрткой iFixit выкрути два винта длиной 3,5 мм, которыми закреплён стик.
35. 35

    Шаг 35

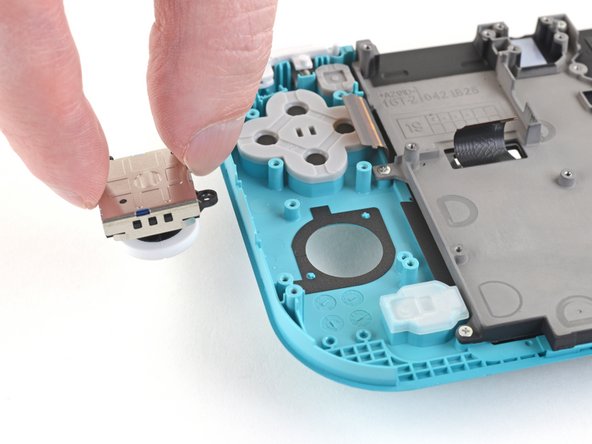

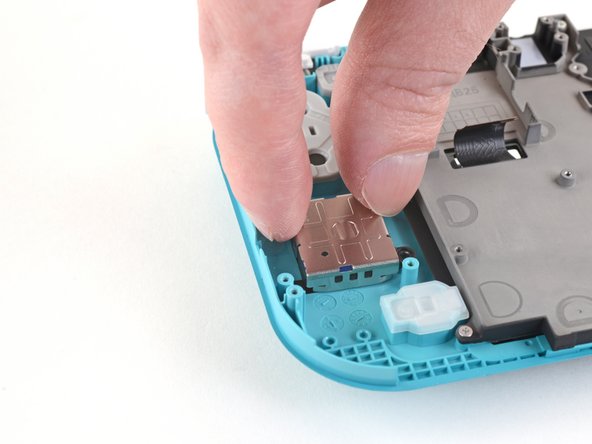

    • Пальцами вынь стик.
    • Вокруг отверстия, через которое стик выходит из рамы, — тонкая чёрная прокладка. Постарайся не сдвинуть её, когда вынимаешь стик.

Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.

Ещё для Nintendo Switch Lite: Снятие и замена вентилятора · Замена радиатора и термопасты · Замена левого стика (дрейф). ← Все инструкции Nintendo Switch Lite

Перевод инструкции iFixit «Nintendo Switch Lite Right Joystick Replacement» (автор — Craig Lloyd). Текст переведён на русский и оформлен по-своему, фото — iFixit. Лицензия CC BY-NC-SA 3.0: этот перевод распространяется на тех же условиях.
