Прежде чем разбирать. Вскрытие может лишить гарантии — если она есть, неси консоль в сервис. Отключи все кабели и не работай на ковре: статическое электричество убивает платы. Всё делаешь на свой риск.
По этой инструкции можно заменить левый стик Nintendo Switch Lite. Замена стика лечит печально известный «дрейф Joy-Con». (Инструкция по замене правого стика Switch Lite).
Switch Lite использует винты JIS, но на крайний случай подойдёт крестовая отвёртка. Будь очень осторожен, чтобы не сорвать шлицы. Крестовые биты iFixit совместимы с винтами JIS.
После ремонта, перед игрой, советуем откалибровать новый стик.
Важно: ради безопасности нужно отключить батарею, а для этого — снять экранирующую пластину. Пластина приклеена к радиатору термопастой: её нужно счистить и нанести заново, прежде чем ставить пластину на место.
Инструменты
- Tri-point Y00 Screwdriver Bit
- Phillips #000 Screwdriver
- iFixit Opening Tool
- Спаджер (пластиковая лопатка)
- Салфетки из микрофибры
- Isopropyl Alcohol
- Пинцет
- iFixit Thermal Putty
Шаги
- 1
Выкрути винты задней панели
- Перед ремонтом убедись, что консоль полностью выключена.
- Отвёрткой Y00 выкрути четыре винта длиной 6,3 мм, которыми закреплена задняя панель.
- Во время ремонта следи за каждым винтом и ставь его точно туда, откуда выкрутил.
- 2
Выкрути верхние и нижние винты задней панели
- Отвёрткой JIS 00 или крестовой отвёрткой iFixit выкрути винты крепления задней панели:
- Два винта длиной 3,6 мм на верхнем торце
- Два винта длиной 3,6 мм на нижнем торце
- Чтобы не сорвать эти тугие винты, крепко прижимай отвёртку, крути медленно, а если винты не идут — попробуй другую отвёртку.
- 3
Освободи защёлки задней панели
- Вставь пластиковую лопатку в левую решётку динамика на нижнем торце консоли.
- Поверни лопатку, чтобы освободить защёлки задней панели.
- Не вставляй лопатку глубже, чем нужно, чтобы не повредить динамик.
- 4
Освобождай защёлки дальше по периметру
- Проведи лопаткой вокруг нижнего левого угла, чтобы освободить защёлки на левой стороне.
- 5
Поворачивай, чтобы освободить защёлки
- Вставь пластиковую лопатку в правую решётку динамика на нижнем торце консоли.
- Поверни лопатку, чтобы освободить защёлки.
- Не вставляй лопатку глубже, чем нужно, чтобы не повредить динамик.
- 6
Веди и поддевай вокруг углов
- Веди лопатку вокруг нижнего правого угла, поддевая, чтобы освободить защёлки на правой стороне.
- 7
Шаг 7
- Продолжай вести лопатку по щели вдоль верхнего торца, поддевая, чтобы освободить защёлки.
- 8
Сними заднюю панель
- Подними нижний край задней панели и открой её, как книгу.
- Сними заднюю панель.
- 9
Сними экранирующую пластину
- Отвёрткой JIS 00 или крестовой отвёрткой iFixit выкрути четыре винта крепления экранирующей пластины:
- Три винта 3,1 мм
- Один винт 4,5 мм
- 10
Шаг 10
- Спаджером или пальцами подними экранирующую пластину и вынь из консоли.
- Может ощущаться небольшое сопротивление. Это нормально: пластина слегка приклеена к радиатору термозамазкой.
- Сними экранирующую пластину.
- Удали старую термозамазку с пластины и радиатора изопропиловым спиртом и салфеткой из микрофибры. Перед сборкой нанеси на радиатор новую термозамазку.
- 11
Отключи соединительный шлейф
- Поднимай этот фиксатор осторожно — его легко отломить.
- Ногтем или лопаткой откинь вверх маленький фиксатор ZIF-разъёма соединительного шлейфа платы.
- 12
Шаг 12
- Не пользуйся металлическим пинцетом! Он может замкнуть шлейф или разъём и повредить консоль.
- Спаджером или непроводящим (нейлоновым или керамическим) пинцетом вытяни соединительный шлейф из разъёма на плате.
- 13
Отключи батарею
- Острым концом спаджера вытащи разъём батареи прямо вверх из гнезда на плате.
- При сборке подключай батарею только после того, как подключишь соединительный шлейф (см. выше).
- 14
Сними левый динамик

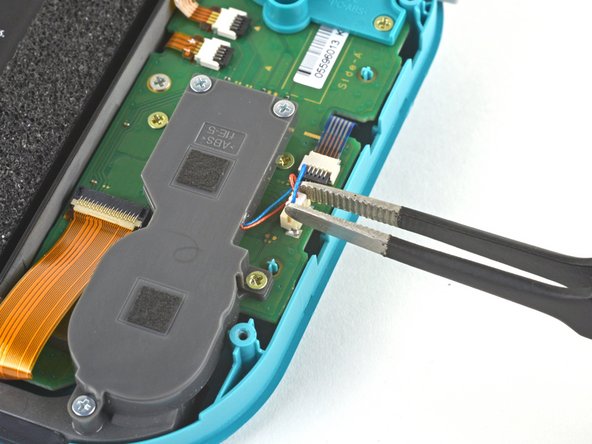

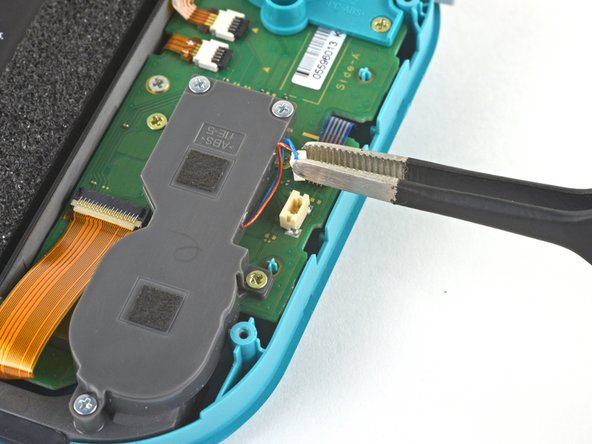

- Пинцетом или пальцами вытащи кабель левого динамика прямо вверх из гнезда на дополнительной плате.
- Не тяни за провода — можно вырвать их из разъёма.
- 15
Шаг 15

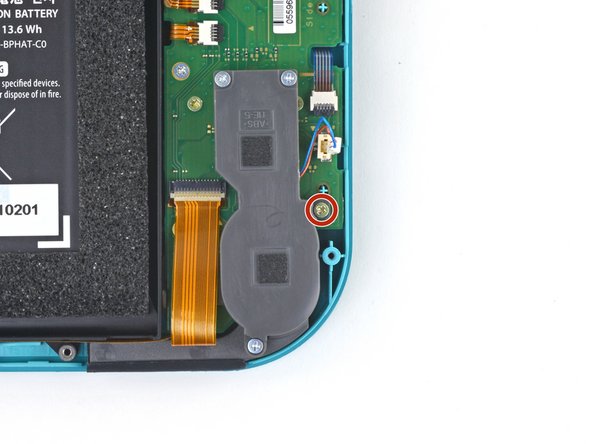

- Отвёрткой JIS 000 или крестовой отвёрткой iFixit выкрути винт длиной 4,5 мм, которым закреплён левый динамик.
- 16
Шаг 16

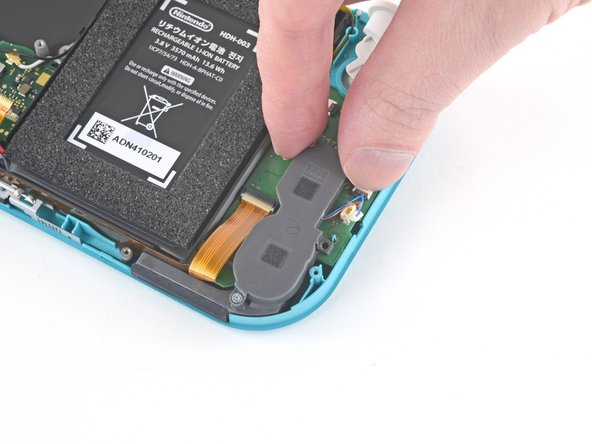

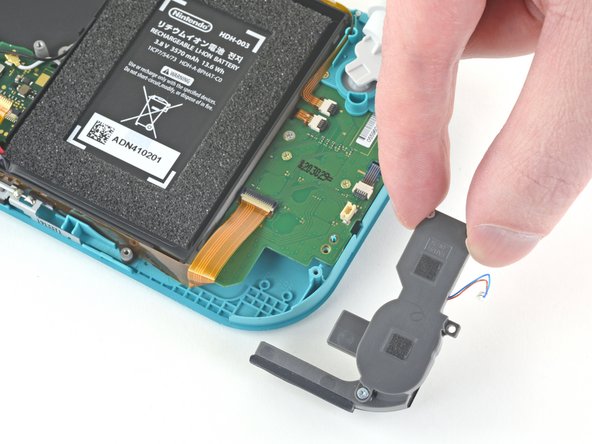

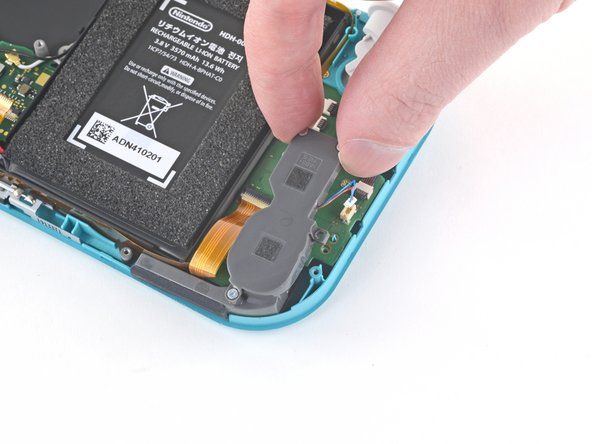

- Пальцами подними динамик из углубления и сними его.
- Часть динамика лежит под нежным шлейфом. Вынимая динамик, не зацепи шлейф.
- 17
Отключи соединительный шлейф платы

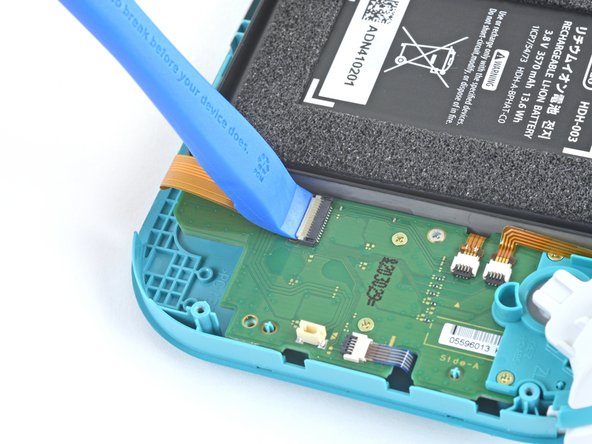

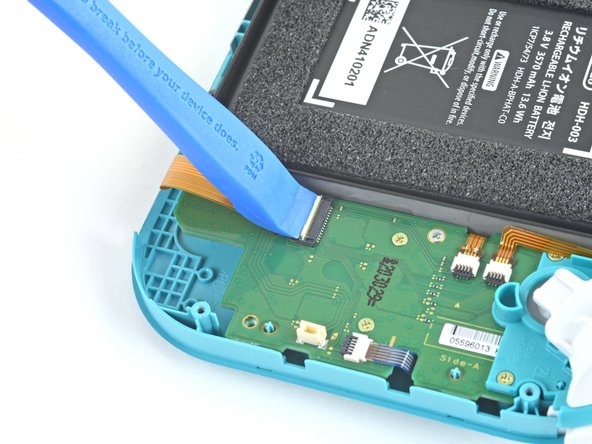

- Лопаткой или ногтем откинь вверх маленький фиксатор ZIF-разъёма соединительного шлейфа платы.
- 18
Шаг 18

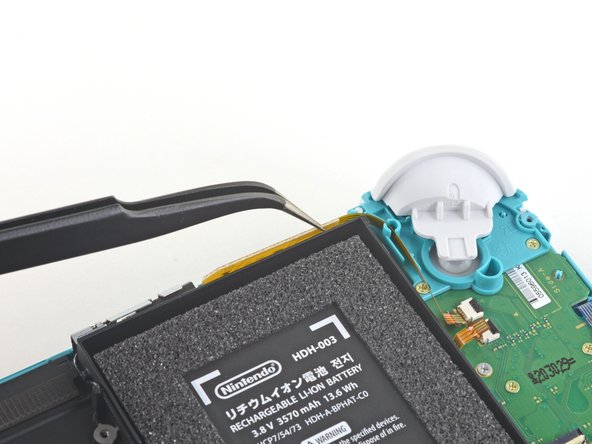

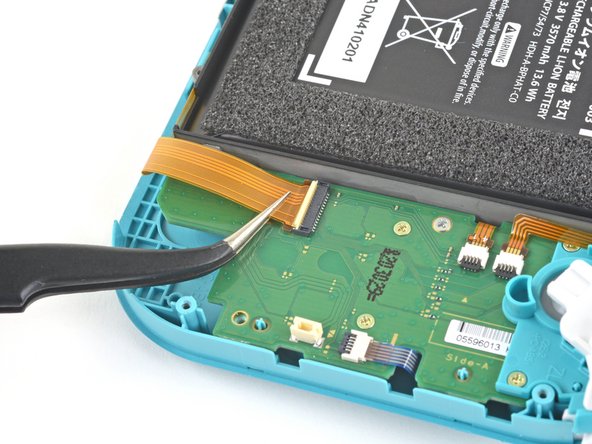

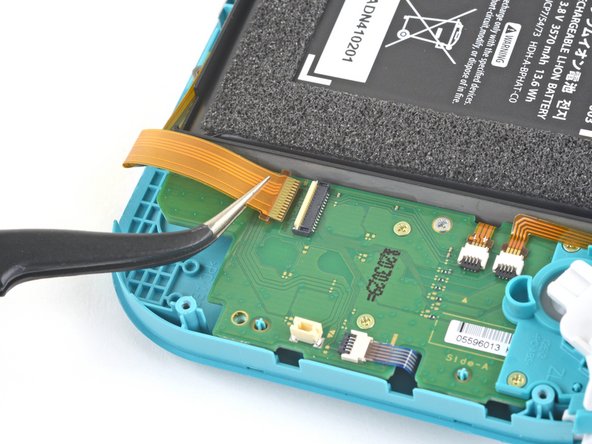

- Пинцетом вытяни соединительный шлейф из разъёма на дополнительной плате.
- 19
Отключи шлейфы экрана и кнопок громкости

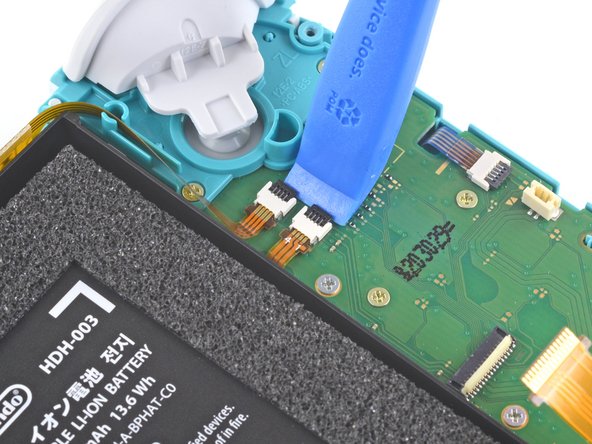

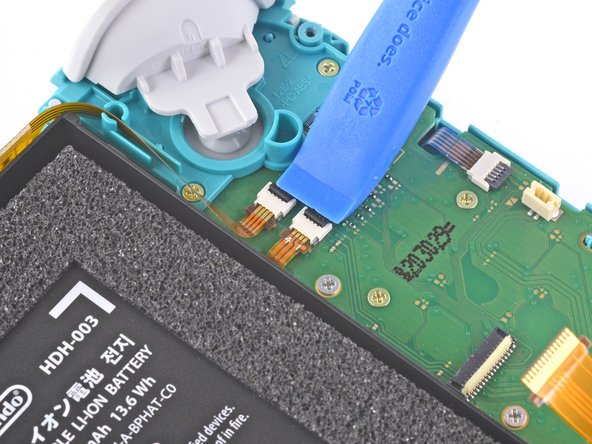

- Лопаткой или ногтем откинь вверх маленькие фиксаторы двух ZIF-разъёмов шлейфов.
- 20
Шаг 20

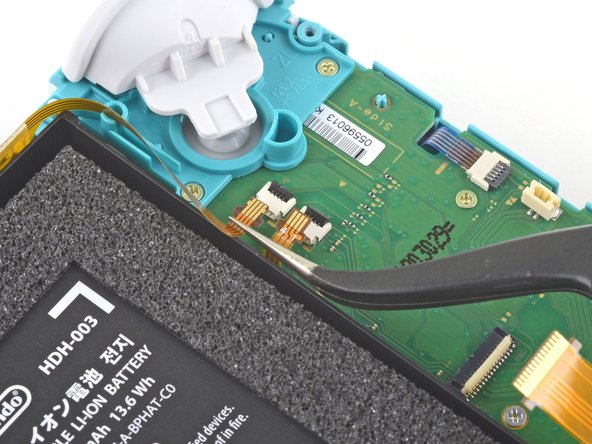

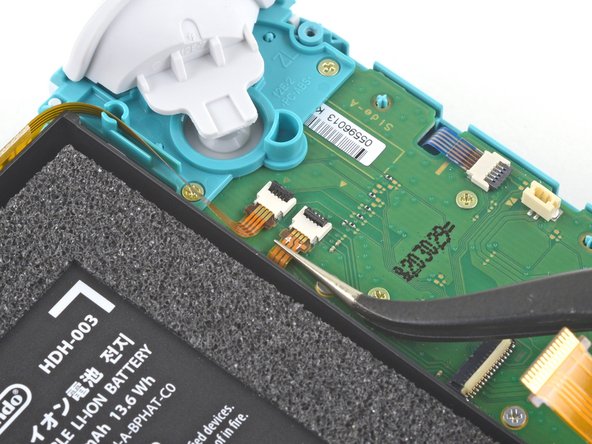

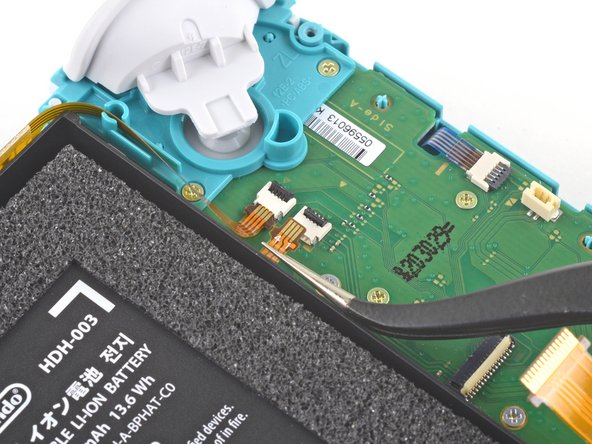

- Пинцетом вытяни шлейф экрана дополнительной платы из разъёма на основной плате.
- Так же отключи шлейф кнопок громкости.
- 21
Сними кнопки громкости

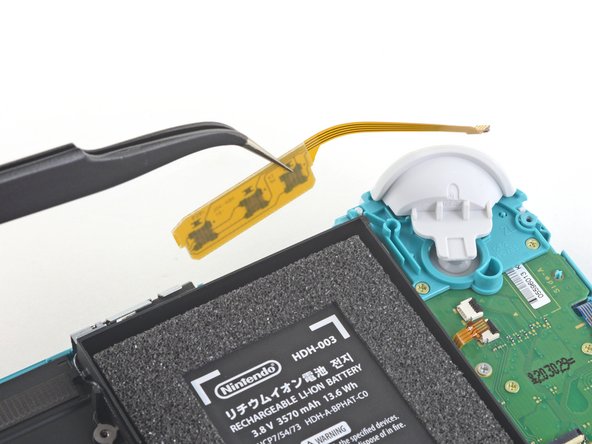

- Пинцетом или пальцами сними кнопки громкости.
- 22
Отключи шлейф стика

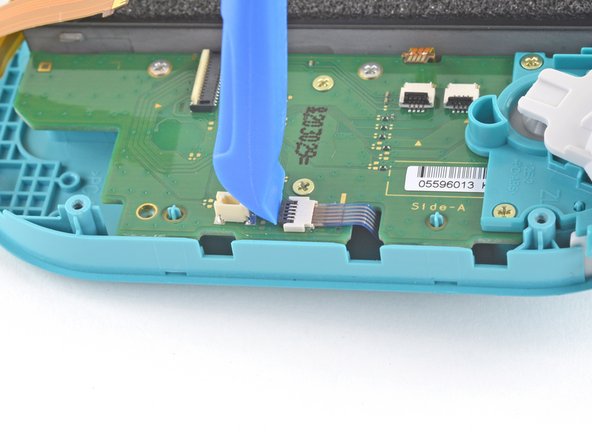

- Лопаткой или ногтем откинь вверх маленький фиксатор ZIF-разъёма шлейфа левого стика.
- 23
Шаг 23

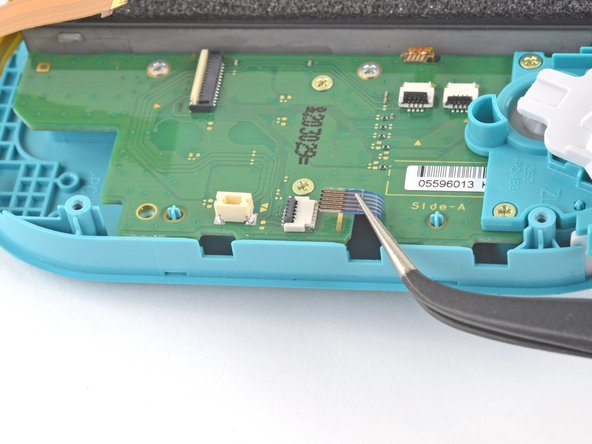

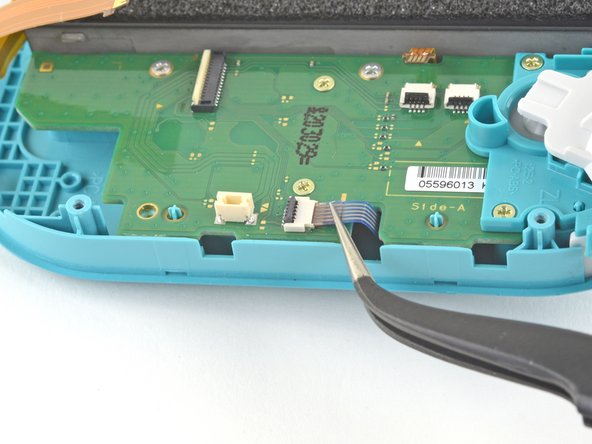

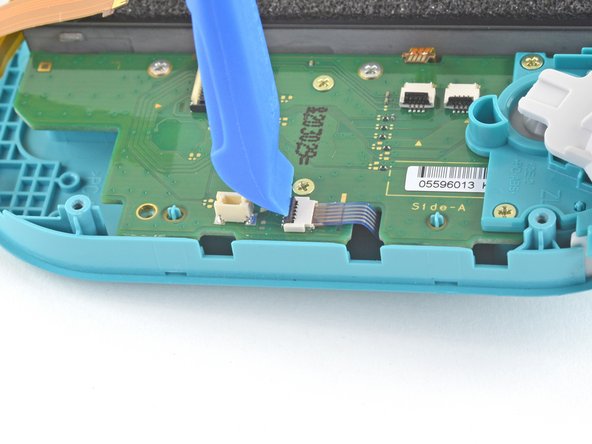

- Пинцетом вытяни шлейф левого стика из разъёма на дополнительной плате.
- 24
Сними блок левой кнопки-курка

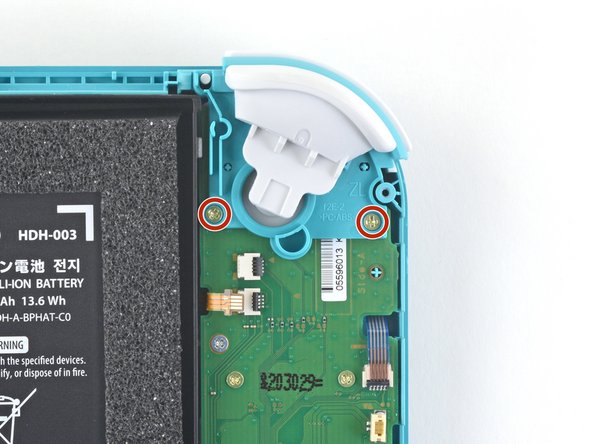

- Отвёрткой JIS 000 или крестовой отвёрткой iFixit выкрути два винта длиной 4,5 мм, которыми закреплён блок левой кнопки-курка.
- 25
Шаг 25

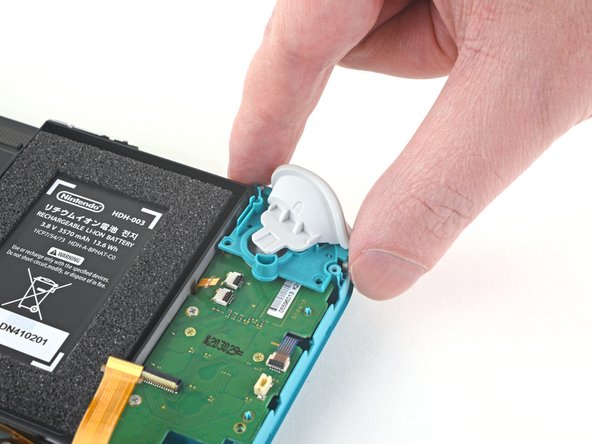

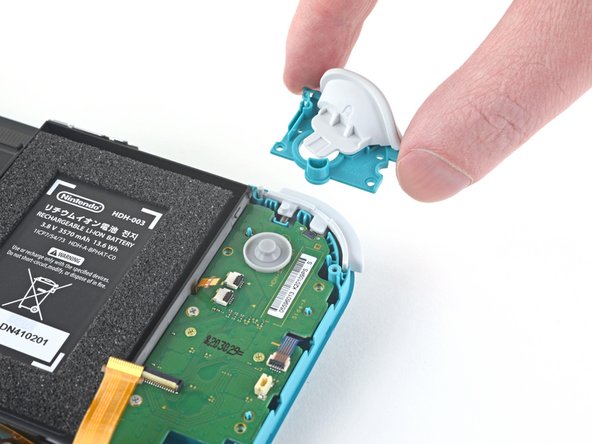

- Сними блок левой кнопки-курка.
- 26
Сними дополнительную плату

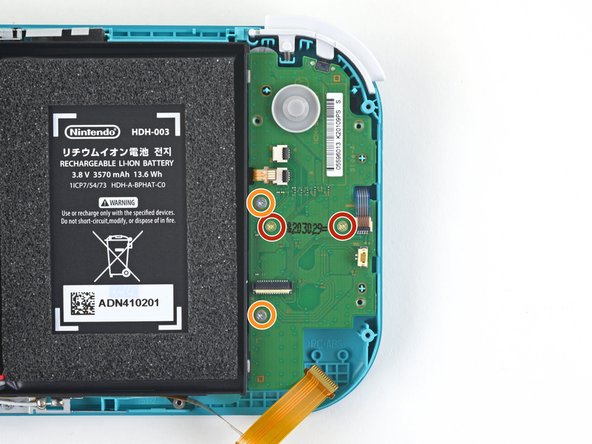

- Отвёрткой JIS 000 или крестовой отвёрткой iFixit выкрути четыре винта:
- Два винта 4,5 мм
- Два винта 6 мм
- 27
Шаг 27

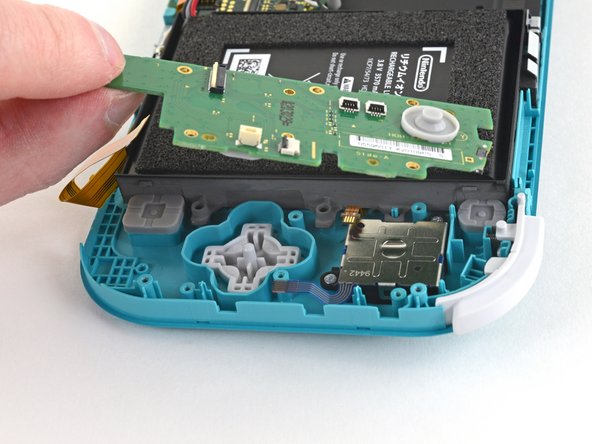

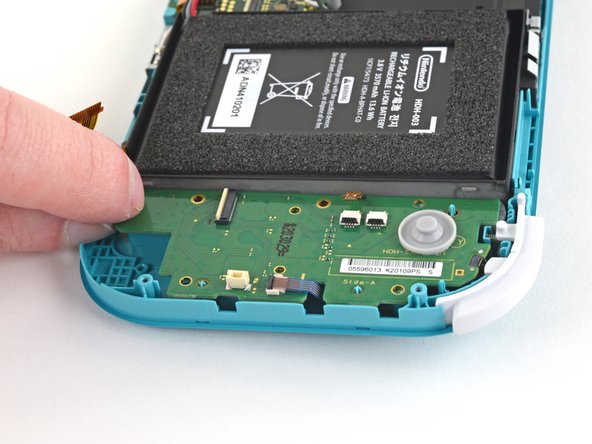

- Пальцами подними дополнительную плату из углубления и сними её.
- 28
Сними левый стик

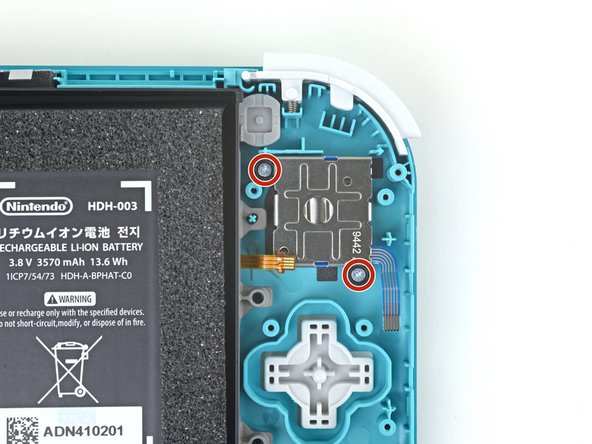

- Отвёрткой JIS 000 или крестовой отвёрткой iFixit выкрути два винта длиной 3,5 мм, которыми закреплён левый стик.
- 29
Шаг 29

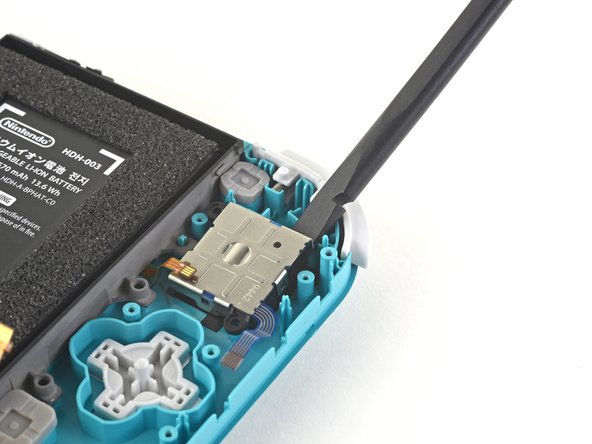

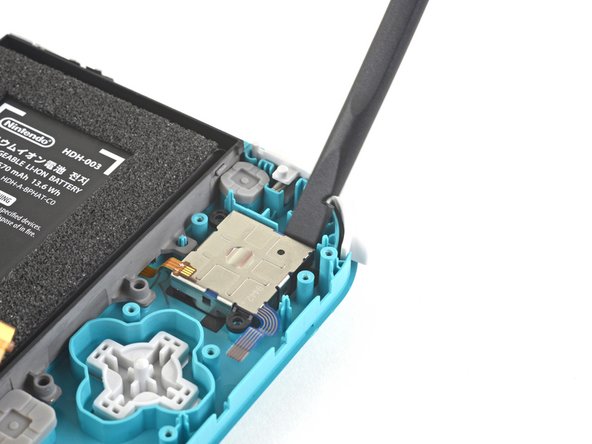

- Плоским концом спаджера подними стик из углубления.

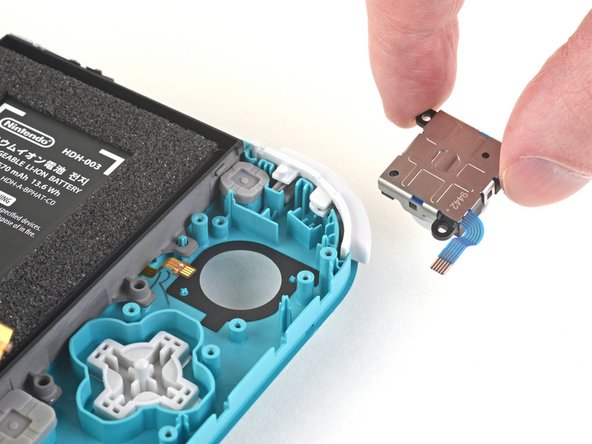

- Пальцами вынь стик.
- Вокруг отверстия, через которое стик выходит из рамы, — тонкая чёрная прокладка. Постарайся не сдвинуть её, когда вынимаешь стик.
Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
