Снятие и замена вентилятора: PlayStation 5

Сложность

Средне

Время

10–30 мин

Шагов

16

По этой инструкции можно заменить неисправный вентилятор охлаждения PlayStation 5. Ещё по ней можно снять запылённый вентилятор, чтобы почистить его.

Перед началом полностью выключи консоль и отключи все кабели. Во время ремонта соблюдай общие меры защиты от статического электричества.

Инструменты

• Пинцет
• Плоская отвёртка 2,5 мм
• Отвёртка Torx Security TR8
• Спаджер (пластиковая лопатка)

Шаги

1. 1

   Выкрути винт подставки


   • Если PlayStation 5 стоит вертикально, переверни её подставкой вверх.
   • Если PlayStation 5 лежит горизонтально, переходи к шагу 6.
   • Работай на ровной поверхности, чтобы PlayStation не упала.
   • Монетой или плоской отвёрткой выкрути винт подставки длиной 26,5 мм.
2. 2

   Сними вертикальную подставку


   • Потяни подставку прямо вверх и сними её.
3. 3

   Убери винт подставки


   • Вставь винт в отсек на дне подставки.
4. 4

   Закрой отверстие для винта заглушкой


   • Пинцетом или ногтем достань заглушку из отсека.
   • Пальцем вдави заглушку в отверстие для винта.
5. 5

   Закрой отсек


   • Поверни подставку против часовой стрелки, чтобы закрыть отсек.
6. 6

   Сними горизонтальную подставку


   • Если PlayStation 5 лежит горизонтально, положи её лицевой стороной вниз, разъёмом питания вверх.
   • Потяни подставку прямо вверх и сними её.
7. 7

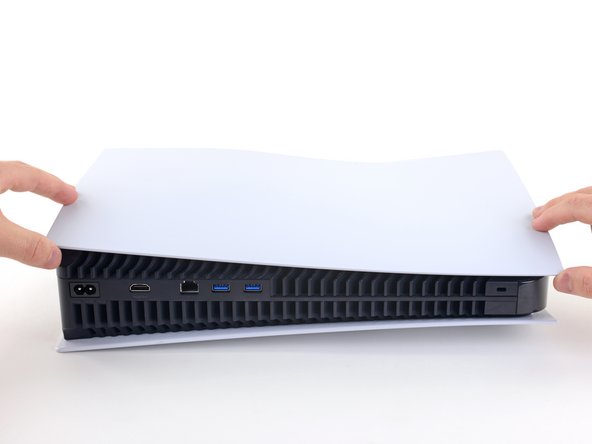

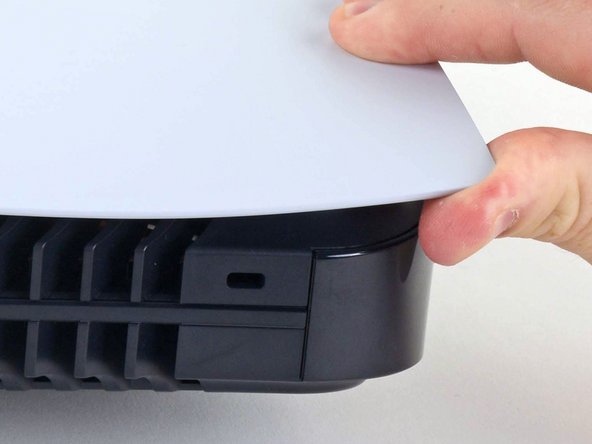

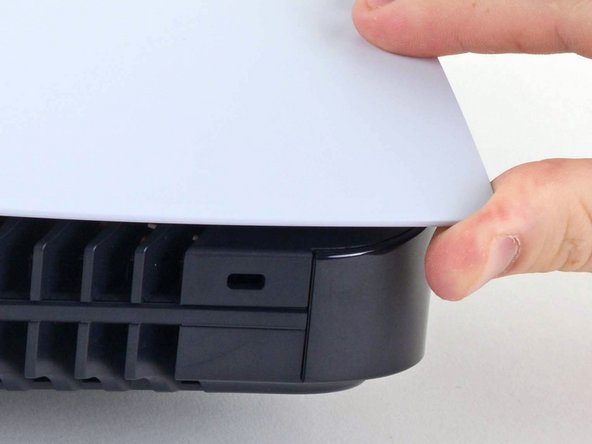

   Сними правую панель


   • Переверни консоль так, чтобы разъёмы USB и сетевой порт оказались слева от тебя.
   • Подними угол панели, чтобы отщёлкнуть её от корпуса.
8. 8

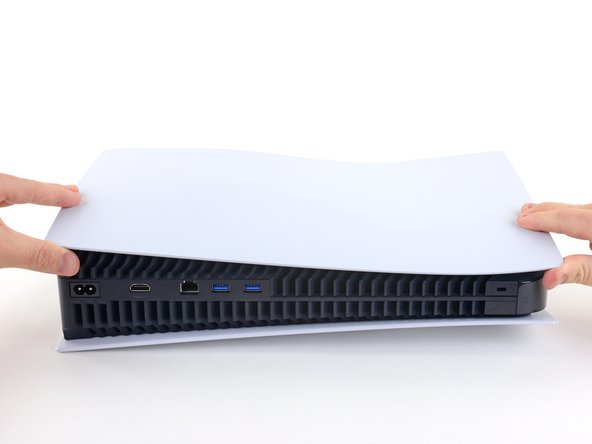

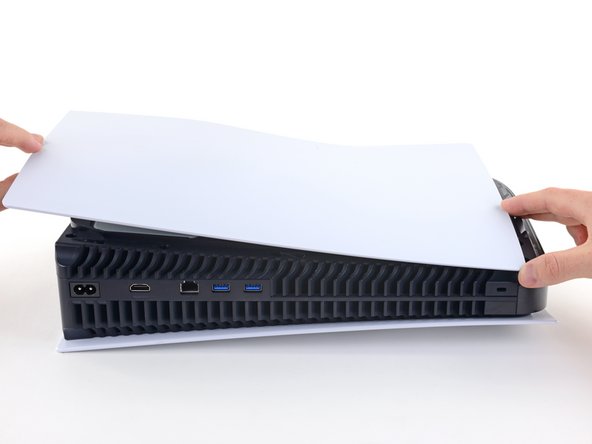

   Шаг 8


   • Удерживая угол поднятым, сдвинь панель к низу консоли.
   • Сними правую панель.

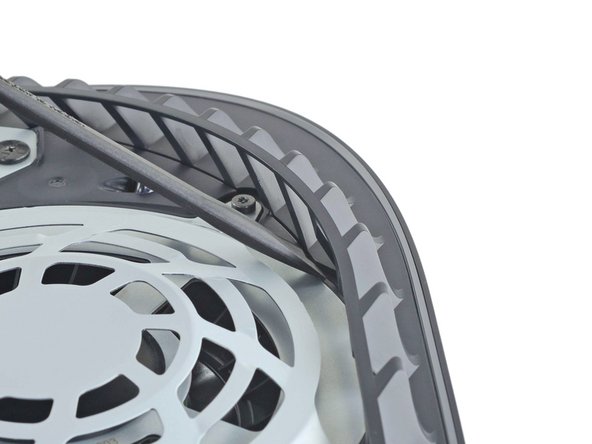

9. 9

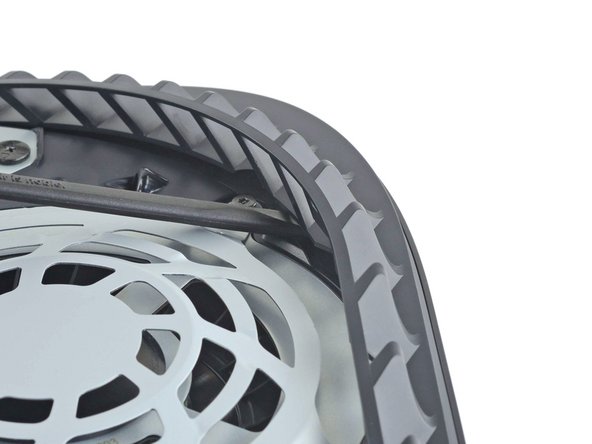

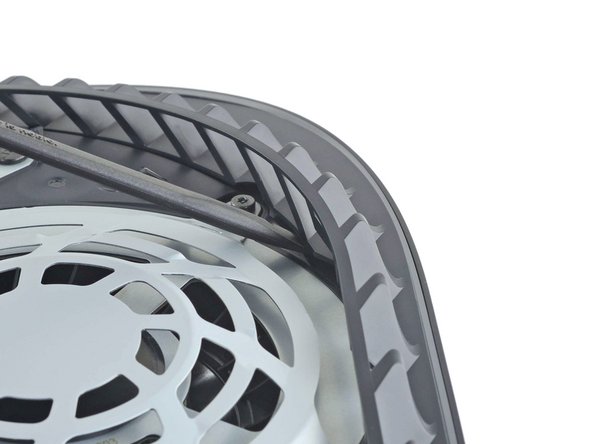

   Подцепи решётку


   • Вставь плоский конец спаджера под решётку, в зазор над вентилятором.
   • Приподними спаджером решётку, отделяя её от корпуса.

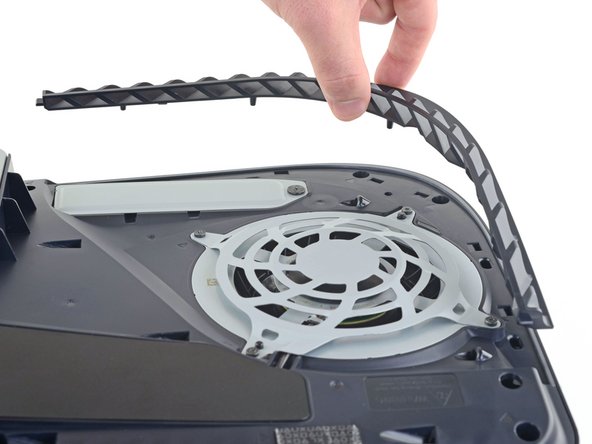

10. 10

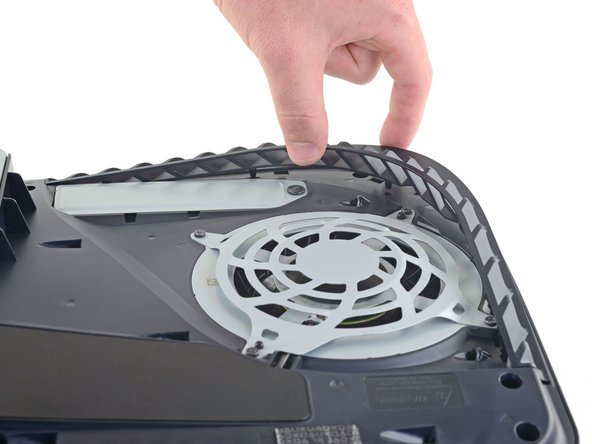

    Сними решётку


    • Подними решётку и сними её с корпуса.

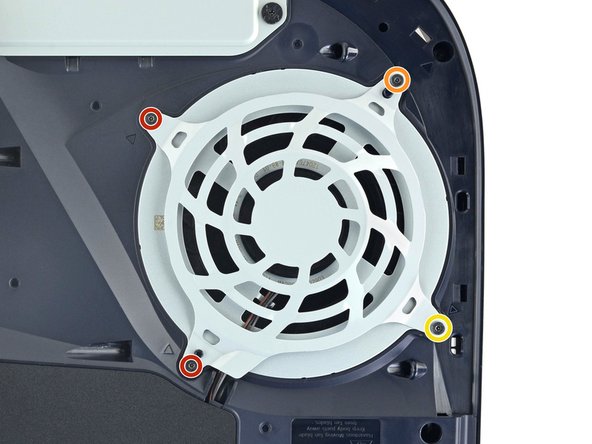

11. 11

    Выкрути винты кожуха вентилятора


    • Отвёрткой Torx Security TR9 выкрути четыре винта, которыми кожух вентилятора крепится к корпусу:
    • Два винта длиной 23,3 мм
    • Один винт длиной 11,4 мм
    • Один винт длиной 31 мм
    • Во время ремонта следи за каждым винтом и ставь его точно туда, откуда выкрутил, — иначе можно повредить консоль.

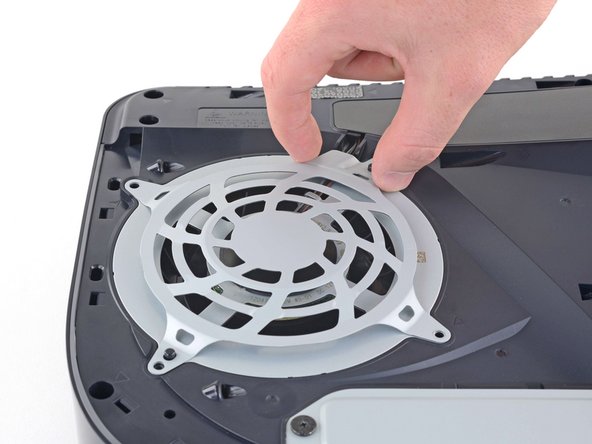

12. 12

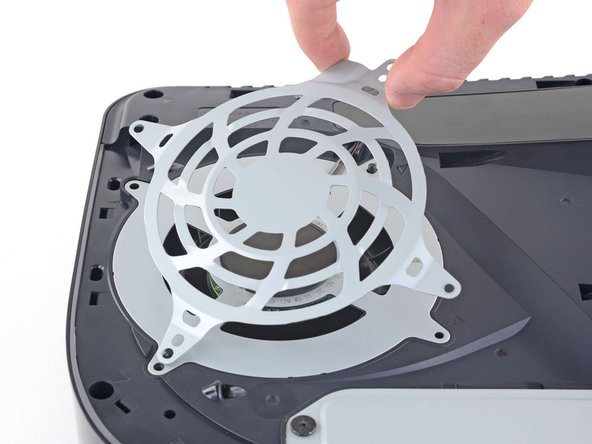

    Сними кожух вентилятора


    • Подними кожух вентилятора прямо вверх и сними его.

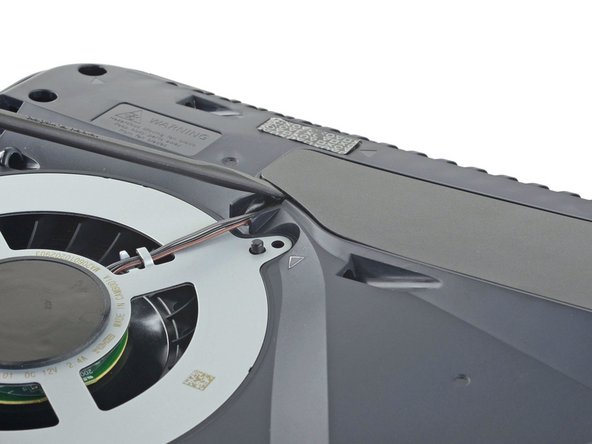

13. 13

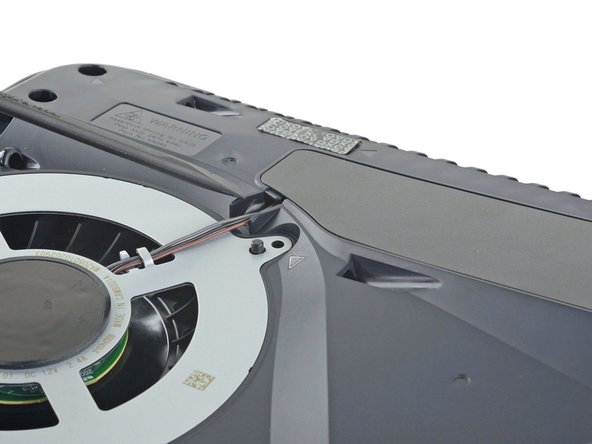

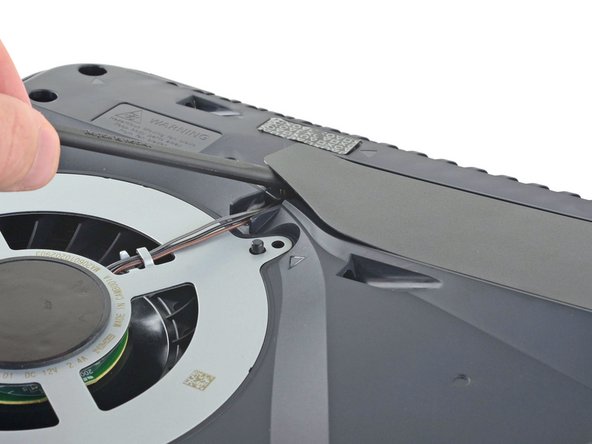

    Сними крышку проводов


    • Вставь плоский конец спаджера под чёрную крышку проводов, в зазор над проводами вентилятора.
    • Поддевай только крышку, а не сами провода вентилятора.
    • Спаджером отгибай крышку проводов, пока не сможешь взять её пальцами.

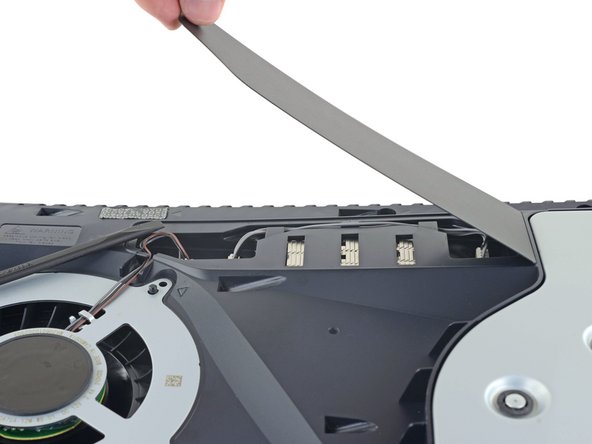

14. 14

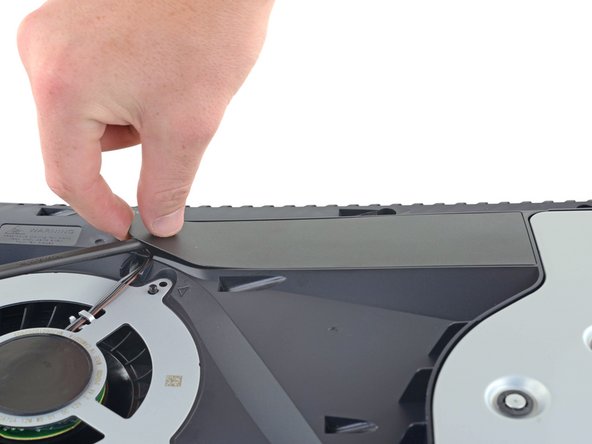

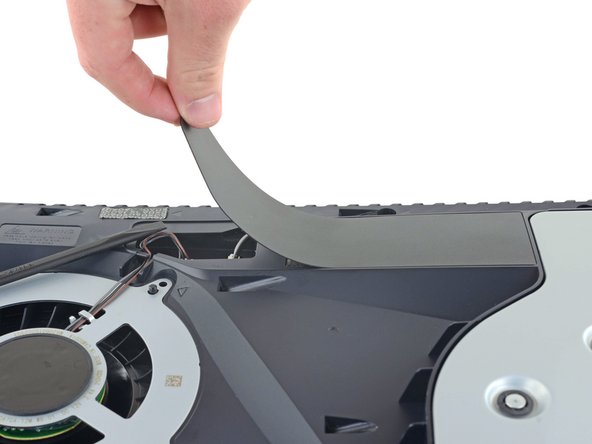

    Шаг 14


    • Пальцами отклей крышку проводов.
15. 15

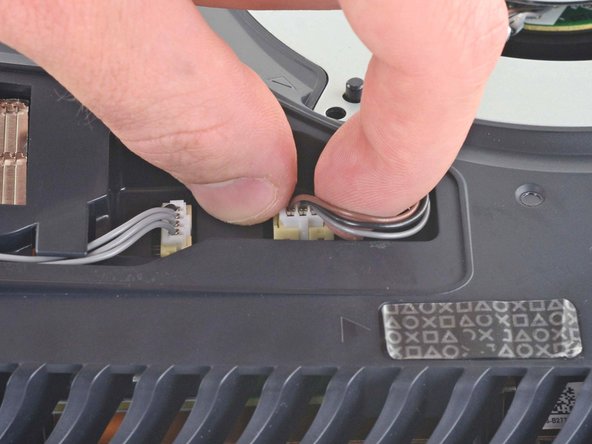

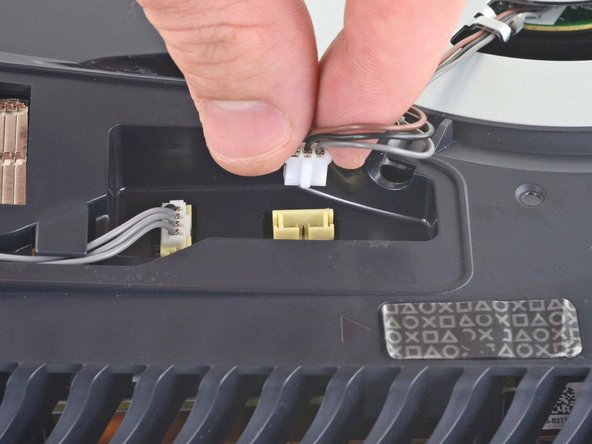

    Отключи вентилятор


    • Возьми разъём кабеля вентилятора пальцами за края и потяни вверх, чтобы отключить его от платы.
    • Всегда тяни кабели за разъём, а не за провода.

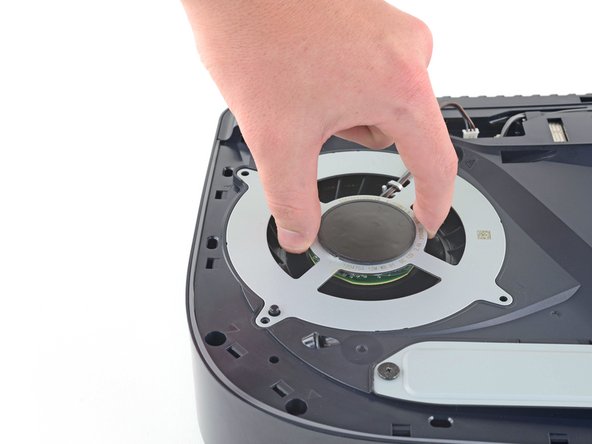

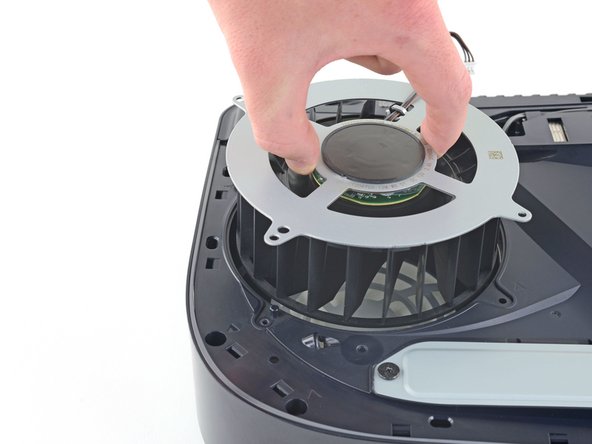

16. 16

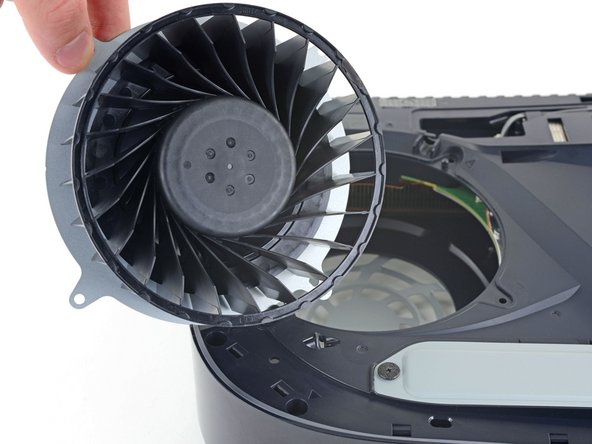

    Сними вентилятор


    • Подними вентилятор и вынь его из корпуса.

Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.

Ещё для PlayStation 5: Чистка от пыли без разбора · Вскрытие и чистка от пыли · Застрял диск · Установка SSD M.2. ← Все инструкции PlayStation 5

Перевод инструкции iFixit «PlayStation 5 Fan Replacement» (автор — Robert Boyd). Текст переведён на русский и оформлен по-своему, фото — iFixit. Лицензия CC BY-NC-SA 3.0: этот перевод распространяется на тех же условиях.
