Установка SSD M.2: PlayStation 5

Сложность

Легко

Время

5–15 мин

Шагов

15

По этой инструкции можно установить дополнительный SSD в PlayStation 5.

Перед началом убедись, что твой SSD формата M.2 подходит под требования Sony. SSD на фото не подходит для слота расширения PlayStation 5.

Также убедись, что на PlayStation установлено последнее системное ПО.

Перед началом полностью выключи консоль и отключи все кабели. Во время ремонта соблюдай общие меры защиты от статического электричества.

Инструменты

• Плоская отвёртка 2,5 мм
• Крестовая отвёртка PH0
• Пинцет

Шаги

1. 1

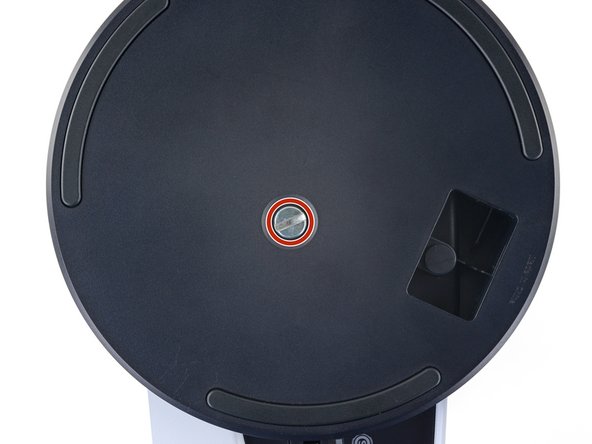

   Выкрути винт подставки


   • Если PlayStation 5 стоит вертикально, переверни её подставкой вверх.
   • Если PlayStation 5 лежит горизонтально, переходи к шагу 6.
   • Работай на ровной поверхности, чтобы PlayStation не упала.
   • Монетой или плоской отвёрткой выкрути винт подставки длиной 26,5 мм.
2. 2

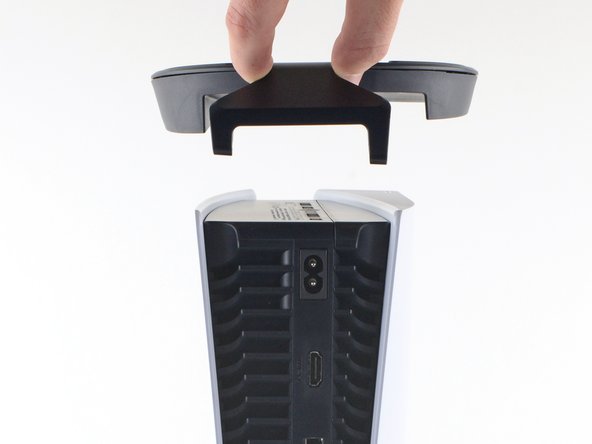

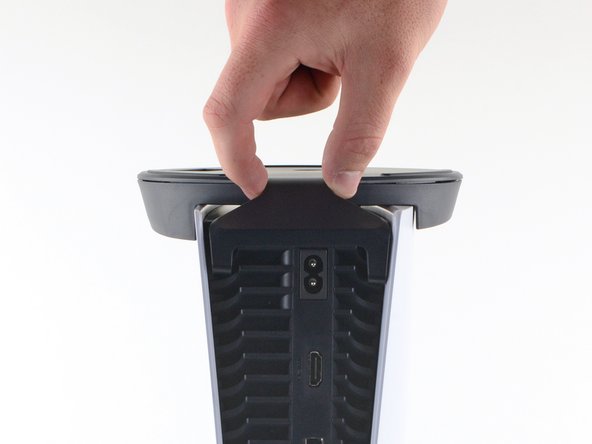

   Сними вертикальную подставку


   • Потяни подставку прямо вверх и сними её.
3. 3

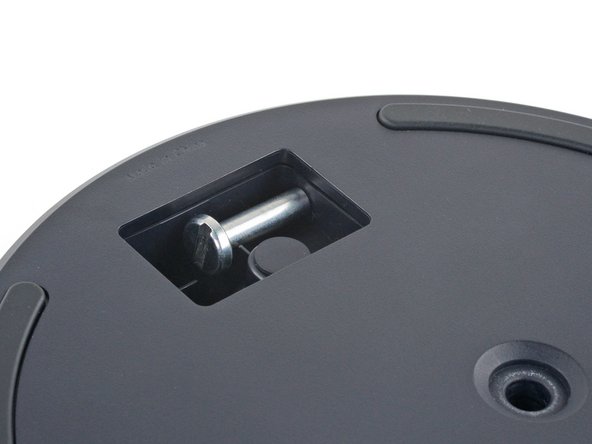

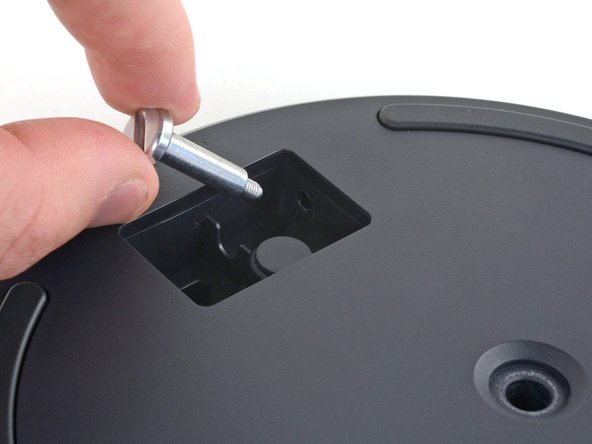

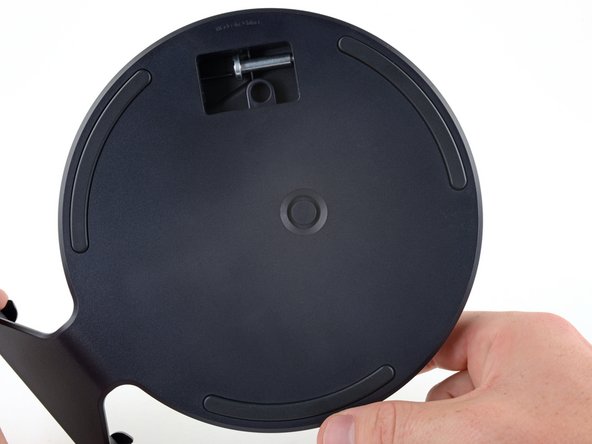

   Убери винт подставки


   • Вставь винт в отсек на дне подставки.
4. 4

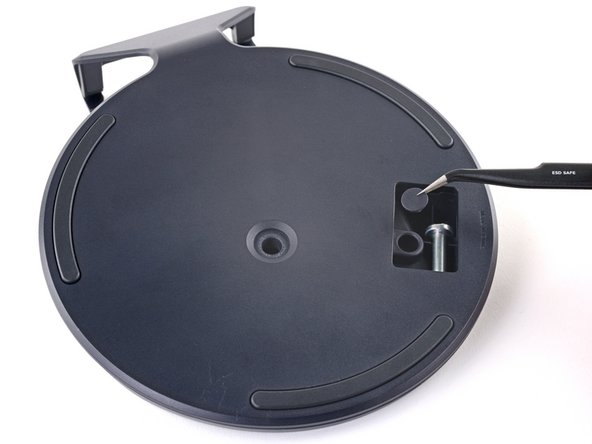

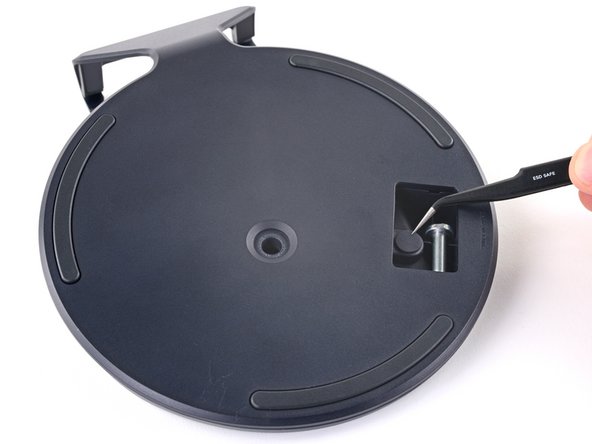

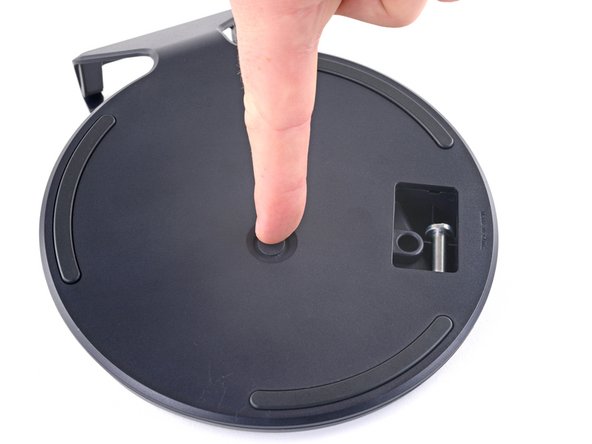

   Закрой отверстие для винта заглушкой


   • Пинцетом или ногтем достань заглушку из отсека.
   • Пальцем вдави заглушку в отверстие для винта.

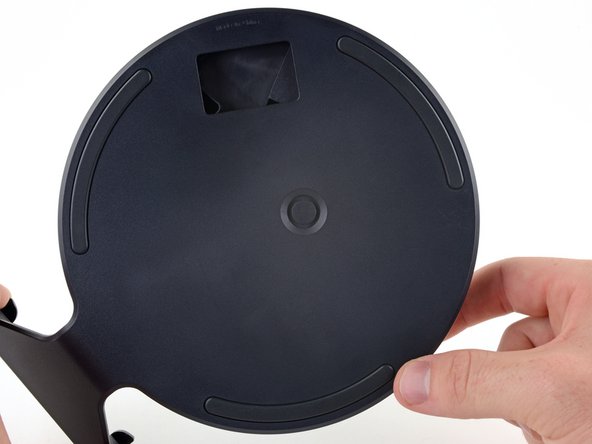

5. 5

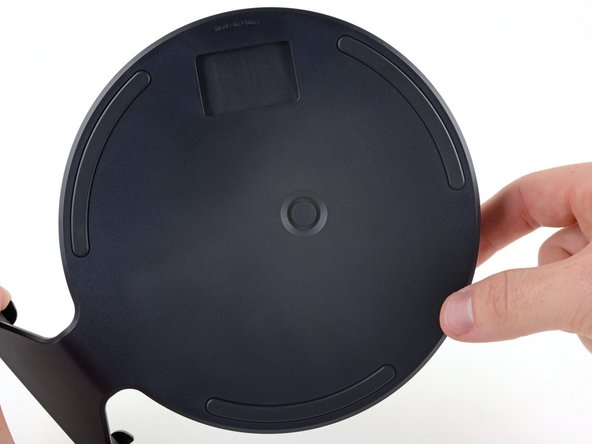

   Закрой отсек


   • Поверни подставку против часовой стрелки, чтобы закрыть отсек.
6. 6

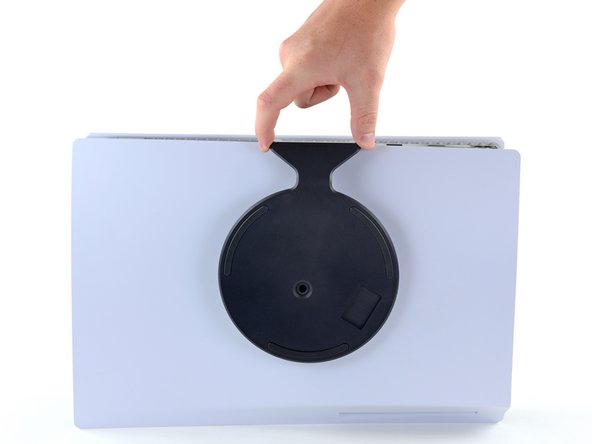

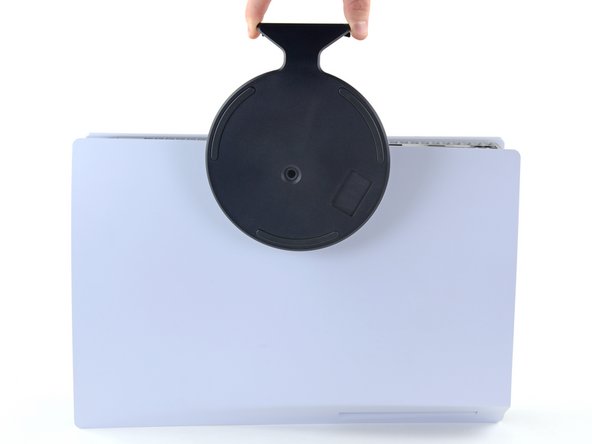

   Сними горизонтальную подставку


   • Если PlayStation 5 лежит горизонтально, положи её лицевой стороной вниз, разъёмом питания вверх.
   • Потяни подставку прямо вверх и сними её.

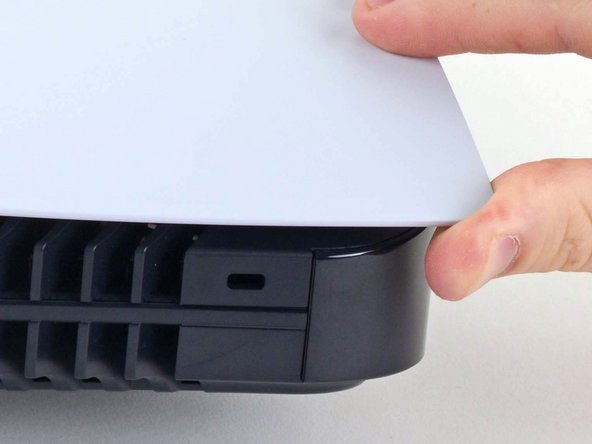

7. 7

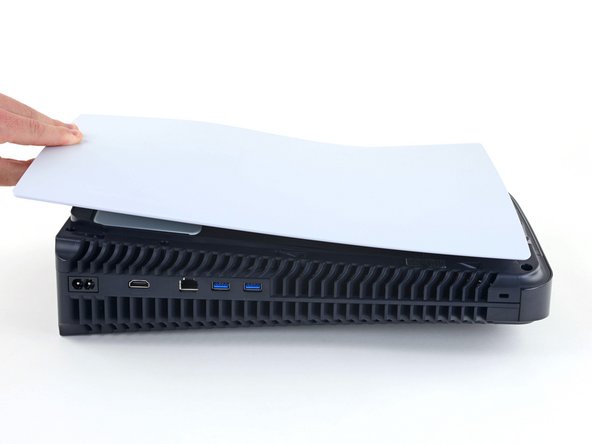

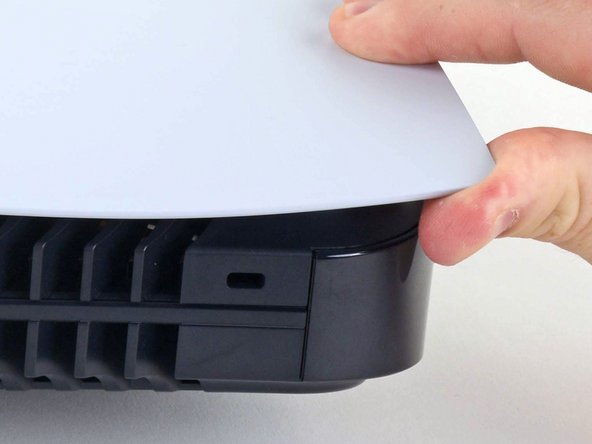

   Сними правую панель


   • Переверни консоль так, чтобы разъёмы USB и сетевой порт оказались слева от тебя.
   • Подними угол панели, чтобы отщёлкнуть её от корпуса.

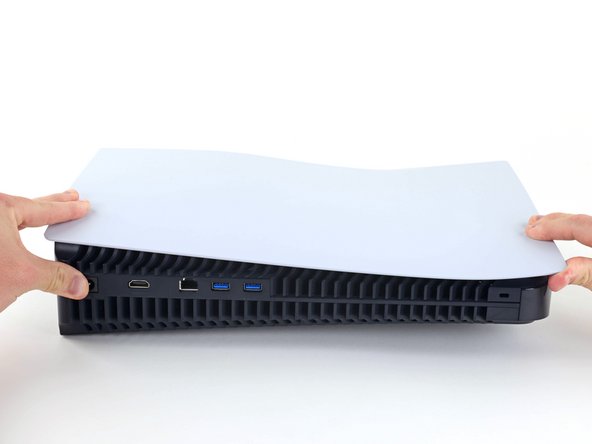

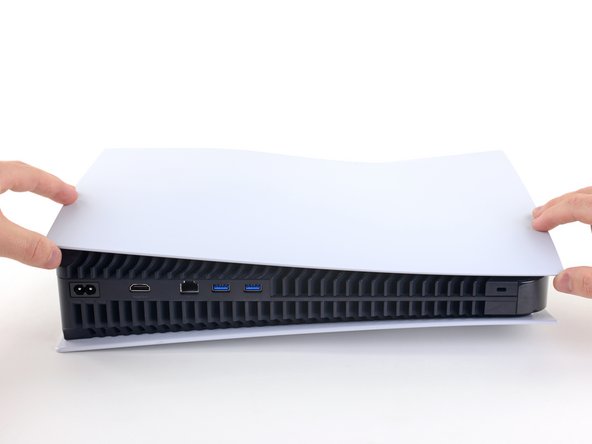

8. 8

   Шаг 8


   • Удерживая угол поднятым, сдвинь панель к низу консоли.
   • Сними правую панель.
9. 9

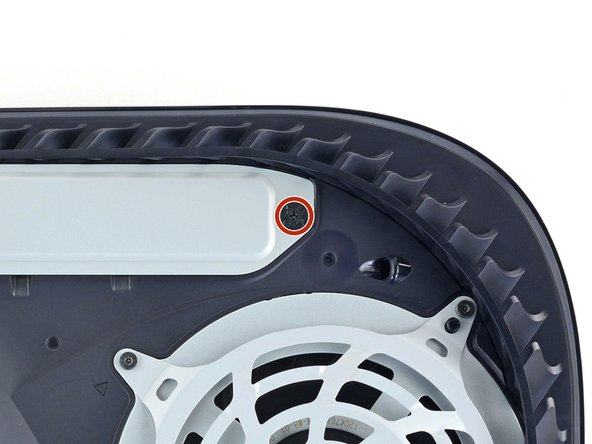

   Выкрути винт крышки SSD


   • Крестовой отвёрткой выкрути винт крышки SSD длиной 17 мм.
10. 10

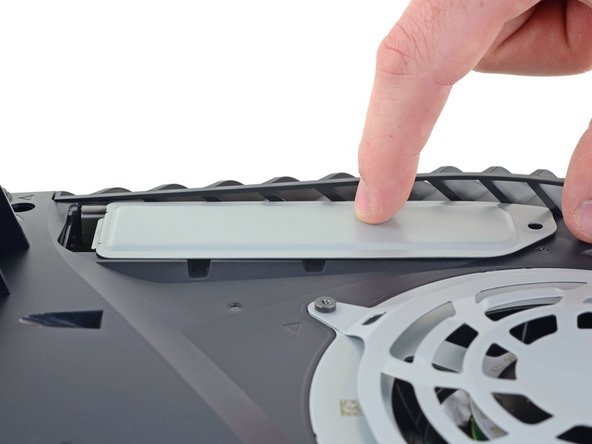

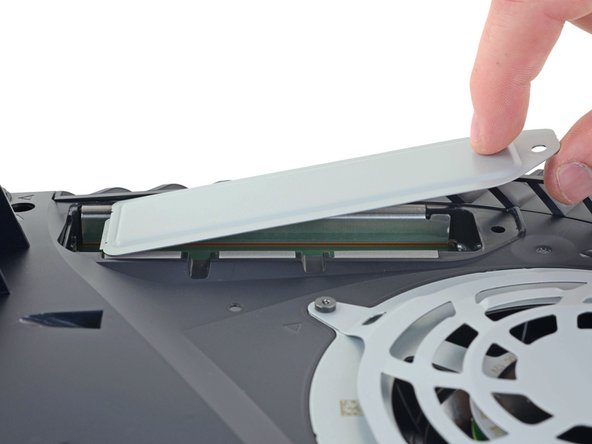

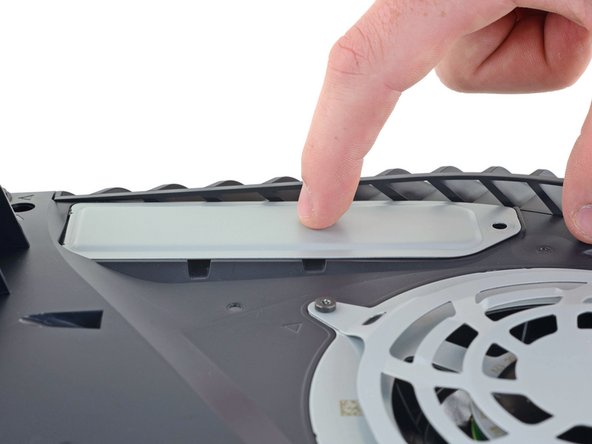

    Сними крышку SSD


    • Пальцем сдвинь крышку SSD к верху консоли, чтобы отщёлкнуть её от корпуса.
    • Сними крышку SSD.
11. 11

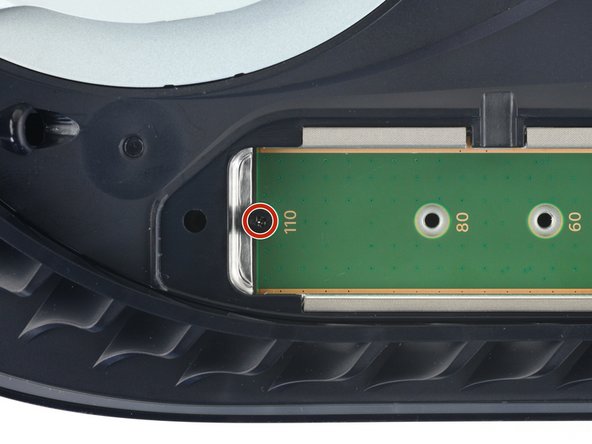

    Выкрути винт SSD


    • Крестовой отвёрткой выкрути винт SSD длиной 11 мм.

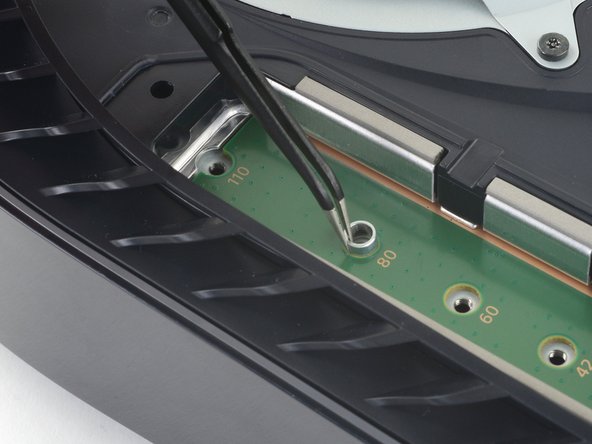

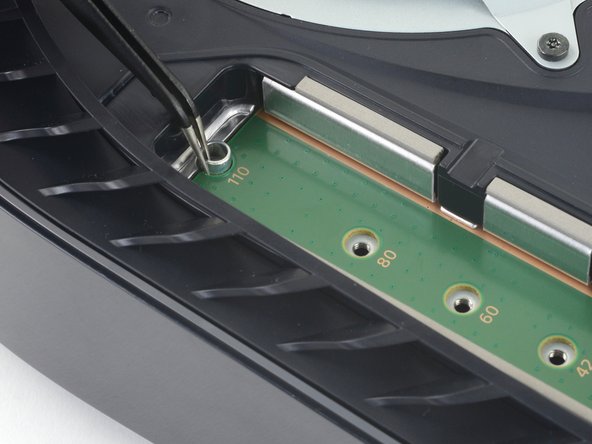

12. 12

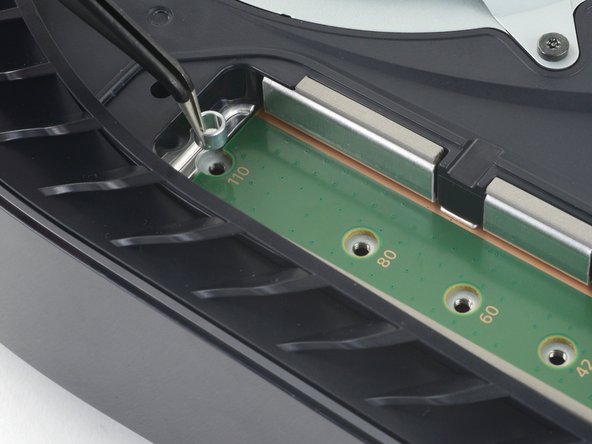

    Переставь проставку


    • Пинцетом подними проставку и переставь её в гнездо под длину твоего SSD M.2.
    • Не устанавливай SSD, пока проставка не стоит в нужном гнезде.
13. 13

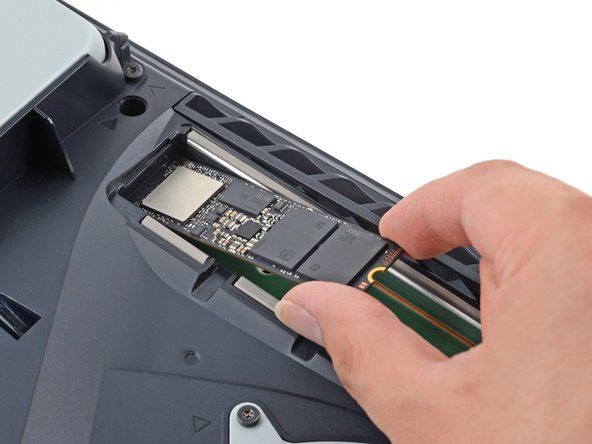

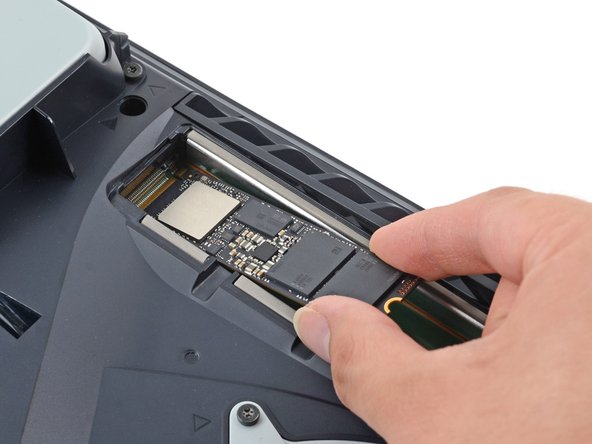

    Вставь SSD


    • Если твоему SSD нужен радиатор, установи его по этой инструкции.
    • Вставь SSD в разъём M.2 под небольшим углом.
    • У SSD и разъёма M.2 есть ключ: SSD входит в разъём только одной стороной.
    • После установки в разъём SSD стоит под углом — это нормально.

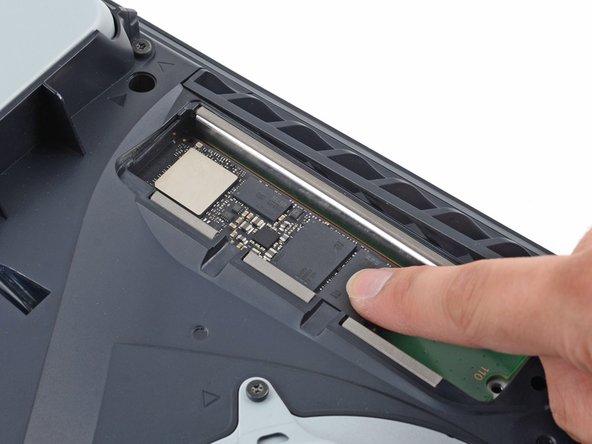

14. 14

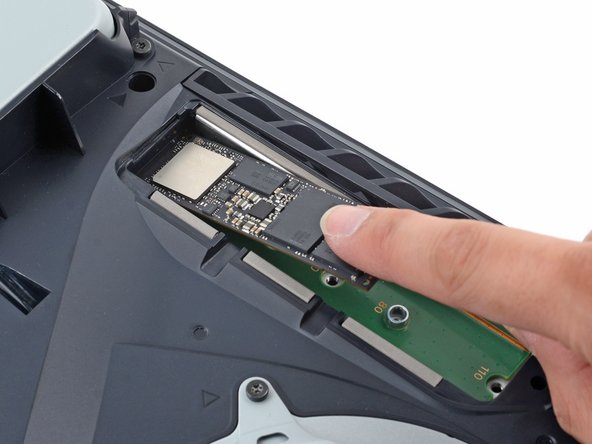

    Закрепи SSD на плате


    • Пальцем прижми SSD, пока его конец не ляжет на проставку.
    • Когда SSD лежит на проставке, вставь винт SSD через проставку и закрути его, закрепив конец SSD.

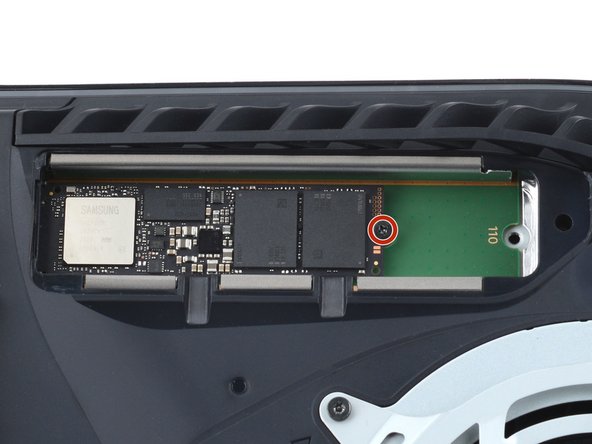

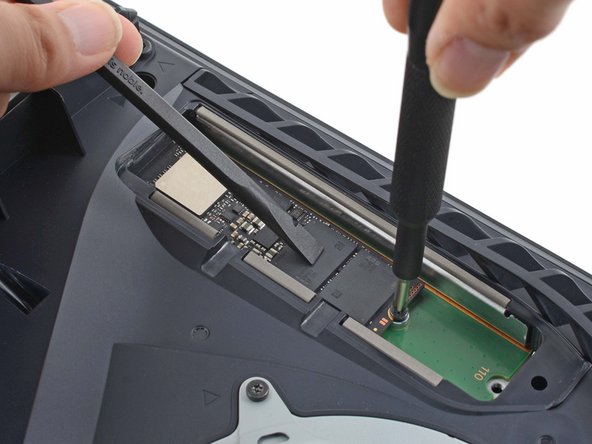

15. 15

    Шаг 15


    • Крестовой отвёрткой затяни винт длиной 11 мм на конце SSD.
    • Не перетягивай этот винт — можно повредить SSD.

Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
