Вскрытие и чистка от пыли: PlayStation 5

Сложность

Средне

Время

20–40 мин

Шагов

21

По этой инструкции можно вскрыть PlayStation 5 и вычистить пыль и мусор из вентилятора, решёток и вентиляционных отверстий.

Если консоль шумит, перегревается или тормозит, возможно, в вентиляторе, радиаторе или основных решётках скопилась пыль.

Важно: если PS5 перегревается, скорее всего, дело не в жидком металле на процессоре. Если всё же нужно почистить, заменить или перераспределить жидкий металл, воспользуйся этой инструкцией.

В PS5 турбинный вентилятор забирает воздух через расширенные бока консоли, охлаждает её и выдувает воздух через задние решётки. Если PS5 стоит в тумбе под телевизором, где воздуху тесно, открывай дверцу во время игры или вынеси консоль на открытое место. Если PS5 стоит на полу, она может втягивать больше пыли, грязи и волос и хуже охлаждаться.

Если хочешь убрать пыль, не вскрывая PS5, воспользуйся этой инструкцией.

Инструменты

• Отвёртка Torx Security TR8
• Плоская отвёртка 2,5 мм
• Пинцет
• Спаджер (пластиковая лопатка)
• Монета
• Антистатическая щётка
• Груша для продувки
• Салфетки из микрофибры

Шаги

1. 1

   Выкрути винт подставки


   • Если PlayStation 5 стоит вертикально, переверни её подставкой вверх.
   • Если PlayStation 5 лежит горизонтально, переходи к шагу 6.
   • Работай на ровной поверхности, чтобы PlayStation не упала.
   • Монетой или плоской отвёрткой выкрути винт подставки длиной 26,5 мм.
2. 2

   Сними вертикальную подставку


   • Потяни подставку прямо вверх и сними её.
3. 3

   Убери винт подставки


   • Вставь винт в отсек на дне подставки.
4. 4

   Закрой отверстие для винта заглушкой


   • Пинцетом или ногтем достань заглушку из отсека.
   • Пальцем вдави заглушку в отверстие для винта.
5. 5

   Закрой отсек


   • Поверни подставку против часовой стрелки, чтобы закрыть отсек.
6. 6

   Сними горизонтальную подставку


   • Если PlayStation 5 лежит горизонтально, положи её лицевой стороной вниз, разъёмом питания вверх.
   • Потяни подставку прямо вверх и сними её.
7. 7

   Сними правую панель


   • Переверни консоль так, чтобы разъёмы USB и сетевой порт оказались слева от тебя.
   • Подними угол панели, чтобы отщёлкнуть её от корпуса.
8. 8

   Шаг 8


   • Удерживая угол поднятым, сдвинь панель к низу консоли.
   • Сними правую панель.
9. 9

   Подцепи решётку


   • Вставь плоский конец спаджера под решётку, в зазор над вентилятором.
   • Приподними спаджером решётку, отделяя её от корпуса.
10. 10

    Сними решётку


    • Подними решётку и сними её с корпуса.
11. 11

    Выкрути винты кожуха вентилятора


    • Отвёрткой Torx Security TR9 выкрути четыре винта, которыми кожух вентилятора крепится к корпусу:
    • Два винта длиной 23,3 мм
    • Один винт длиной 11,4 мм
    • Один винт длиной 31 мм
    • Во время ремонта следи за каждым винтом и ставь его точно туда, откуда выкрутил, — иначе можно повредить консоль.
12. 12

    Сними кожух вентилятора


    • Подними кожух вентилятора прямо вверх и сними его.
13. 13

    Сними крышку проводов


    • Вставь плоский конец спаджера под чёрную крышку проводов, в зазор над проводами вентилятора.
    • Поддевай только крышку, а не сами провода вентилятора.
    • Спаджером отгибай крышку проводов, пока не сможешь взять её пальцами.
14. 14

    Шаг 14


    • Пальцами отклей крышку проводов.
15. 15

    Отключи вентилятор


    • Возьми разъём кабеля вентилятора пальцами за края и потяни вверх, чтобы отключить его от платы.
    • Всегда тяни кабели за разъём, а не за провода.
16. 16

    Сними вентилятор


    • Подними вентилятор и вынь его из корпуса.

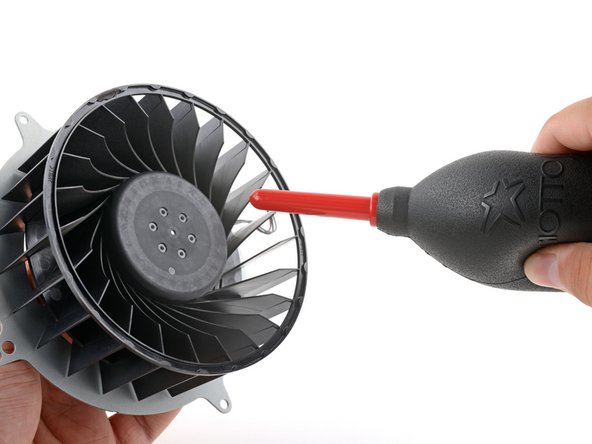

17. 17

    Почисти вентилятор


    • Со временем пыль собирается внутри вентилятора и на лопастях.
    • Пинцетом убери волосы и комки пыли с вентилятора.
    • Небольшой грушей или слабым потоком сжатого воздуха сдуй с вентилятора остатки пыли.
    • Придерживай лопасти пальцем — так их проще чистить.
    • Если на лопастях налёт, протри их ватной палочкой, смоченной мыльной водой или изопропиловым спиртом.

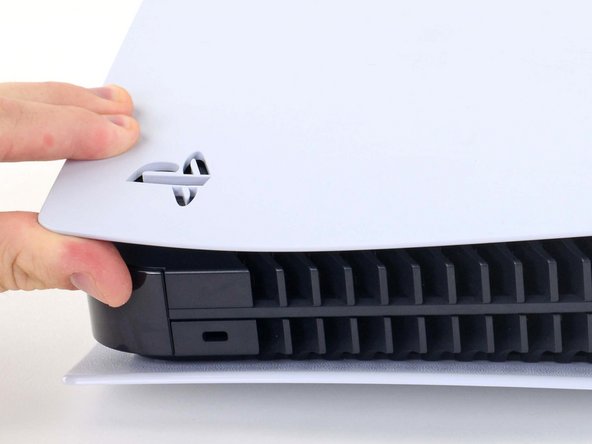

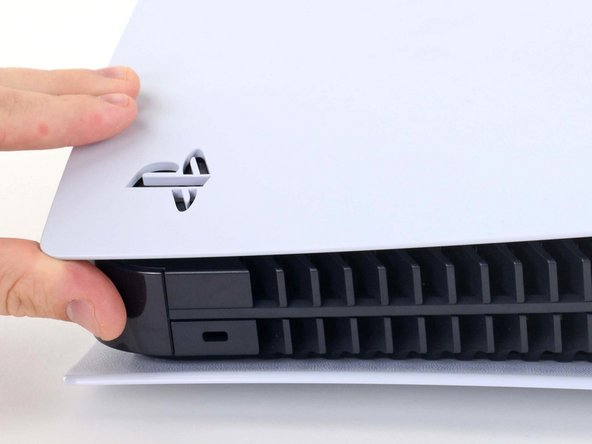

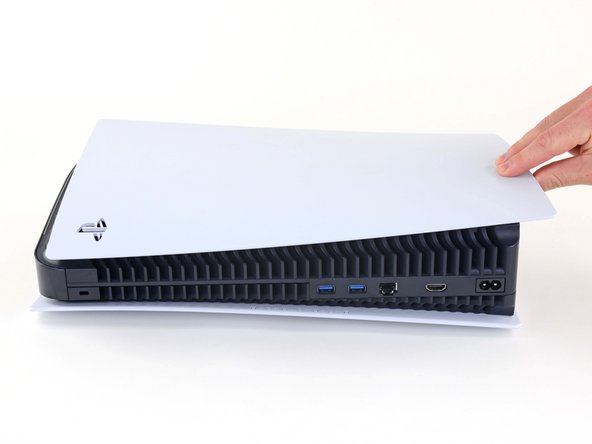

18. 18

    Сними левую панель


    • Подними угол панели с логотипом PlayStation, чтобы отщёлкнуть её от корпуса.
    • Удерживая угол поднятым, сдвинь панель к низу консоли.
    • Сними левую панель.

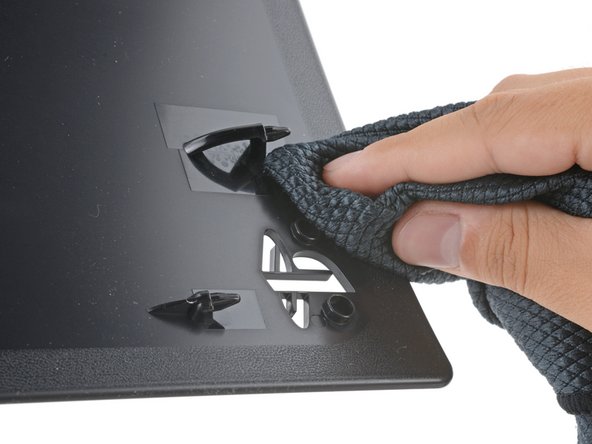

19. 19

    Почисти панели


    • Чистой тряпкой или салфеткой из микрофибры протри панели изнутри.

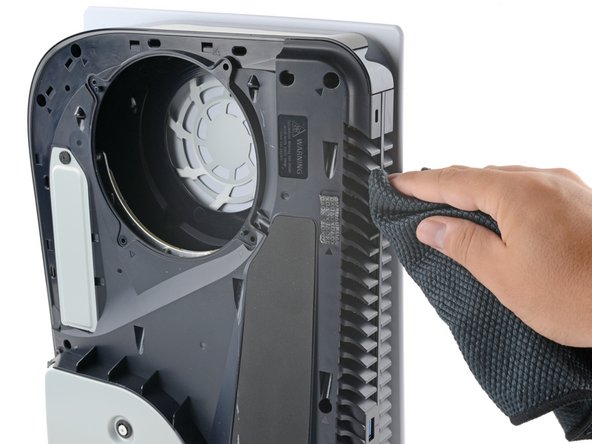

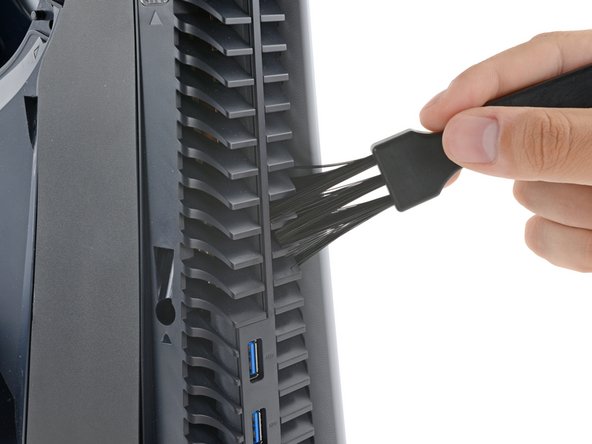

20. 20

    Почисти решётки и труднодоступные места


    • Обе панели сняты — самое время почистить всё, что обычно под ними спрятано.
    • Под левой панелью два пылесборника, в них со временем скапливается пыль. Узкой насадкой пылесоса вычисти их.
    • Если консоль сильно загрязнена, может понадобиться мягкая щётка, чтобы счистить пыль и грязь.
    • Антистатической щёткой или новой зубной щёткой вычисти пыль из труднодоступных мест и с задних решёток.
    • Грушей выдуй из консоли отставшую пыль, а решётки протри тканью.

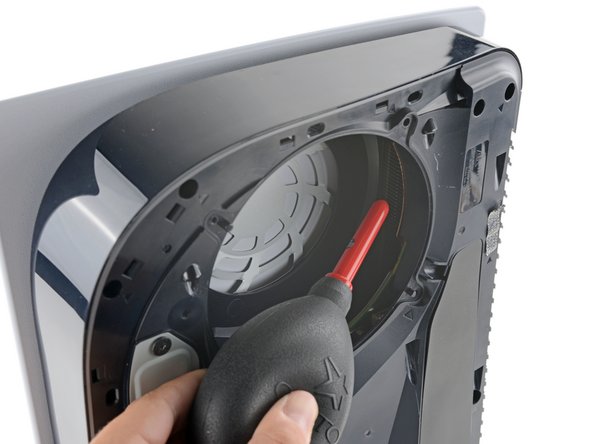

21. 21

    Почисти радиатор


    • Пока вентилятор снят, почисти изнутри его нишу грушей, щёткой и тканью.
    • PS5 прогоняет воздух через рёбра радиатора, и со временем они могут забиться пылью и мусором.
    • Если в радиаторе видна пыль, выдуй её грушей.
    • Не забудь: пока консоль открыта, почисти и другие загрязнённые места внутри, прежде чем собирать. Приятной игры!

Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
