Прежде чем разбирать. Вскрытие может лишить гарантии — если она есть, неси консоль в сервис. Отключи все кабели и не работай на ковре: статическое электричество убивает платы. Всё делаешь на свой риск.
По этой инструкции можно заменить неисправный вентилятор охлаждения Xbox Series X. Ещё по ней можно снять запылённый вентилятор, чтобы почистить его.
Перед началом полностью выключи консоль и отключи все кабели. Во время ремонта соблюдай общие меры защиты от статического электричества.
Инструменты
- Отвёртка Torx Security TR8
- Спаджер (пластиковая лопатка)
- Антистатический пинцет
- Пинцет
- iOpener
- Hair Dryer
Шаги
- 1
Открой винты задней панели
- Перед началом полностью выключи консоль и отключи все кабели.

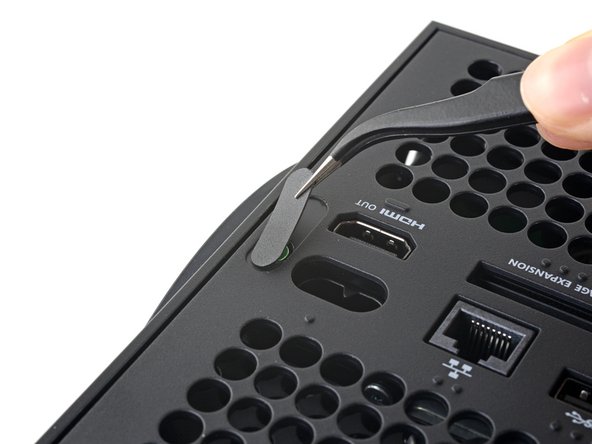

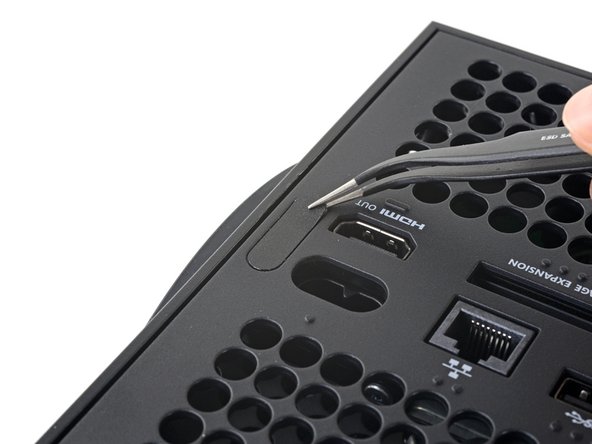

- Пинцетом сними наклейку, закрывающую первый винт на задней панели, у основания.
- 2

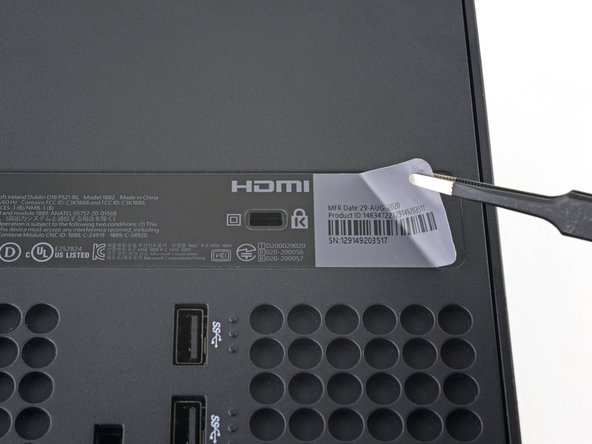

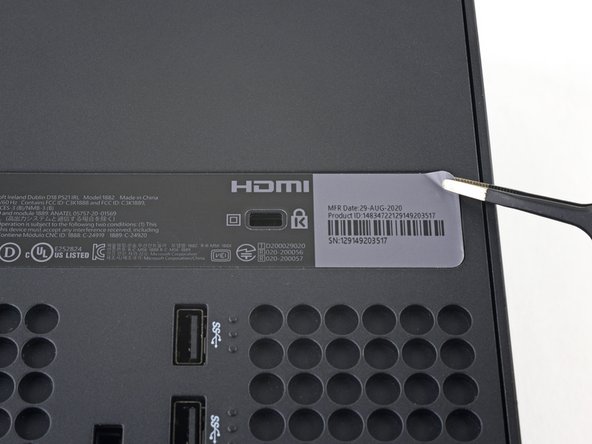

Шаг 2
- Чтобы наклейка снялась чище, нагрей её грелкой iOpener или феном.

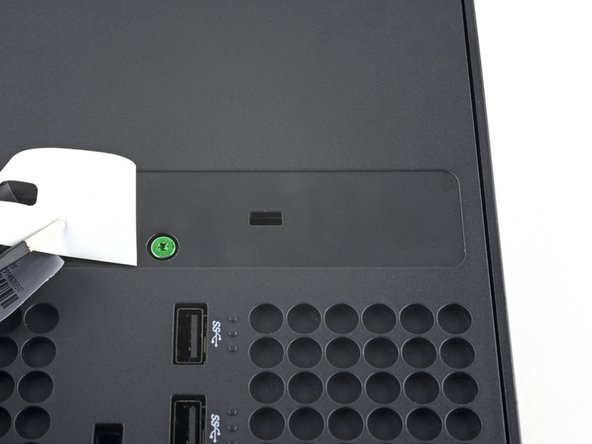

- Пинцетом или острым лезвием подцепи угол большой наклейки на задней панели. Пальцами отклей её дальше — ровно настолько, чтобы открылся второй винт.
- Отклеивай наклейку только до скрытого винта — снимать её полностью не нужно.
- Формально это защитные наклейки, но не волнуйся — по законам США Microsoft не может лишить тебя гарантии за это, если ты ничего не повредишь. Удачи!
- 3
Выкрути винты задней панели

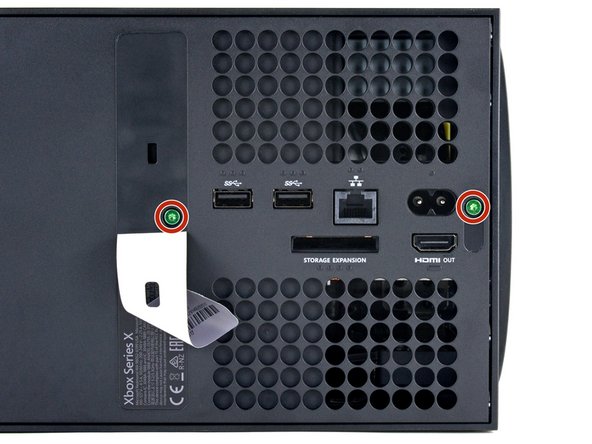

- Отвёрткой Torx T8 выкрути два винта длиной 7,4 мм крепления задней панели.
- Во время ремонта следи за каждым винтом и ставь его точно туда, откуда выкрутил, — иначе можно повредить консоль.
- 4

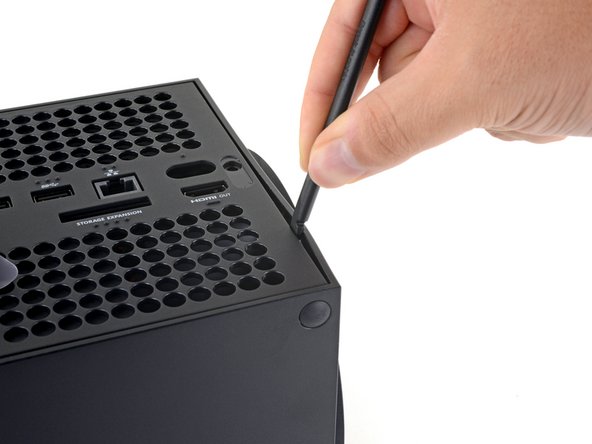

Отщёлкни заднюю панель

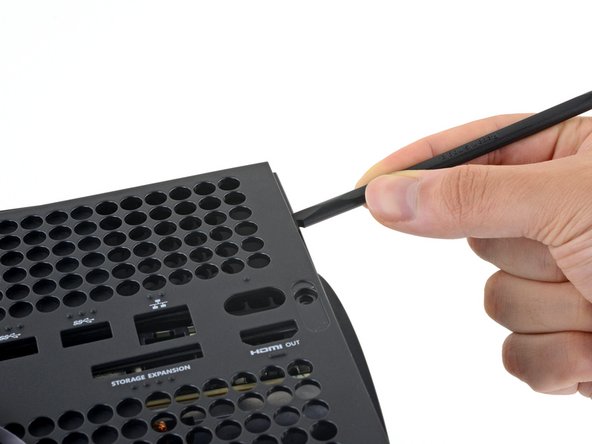

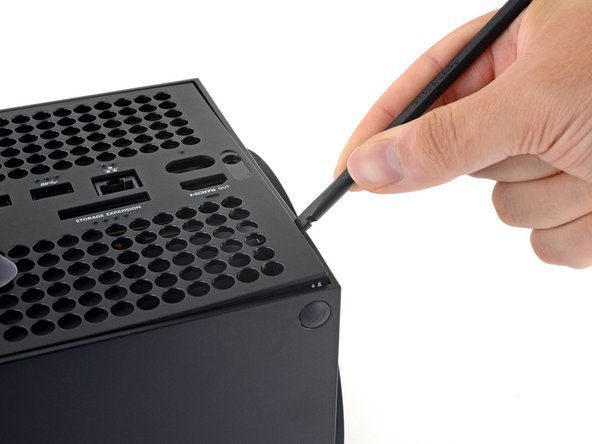

- Вставь плоский конец спаджера в щель между задней панелью и корпусом, у левой стороны основания.
- Подцепи заднюю панель, чтобы освободить её от защёлок.
- 5

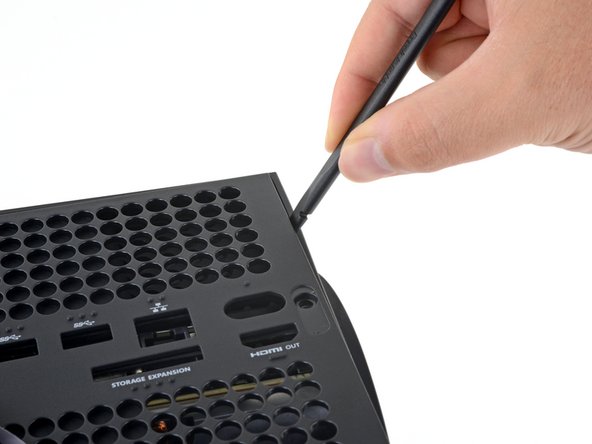

Шаг 5

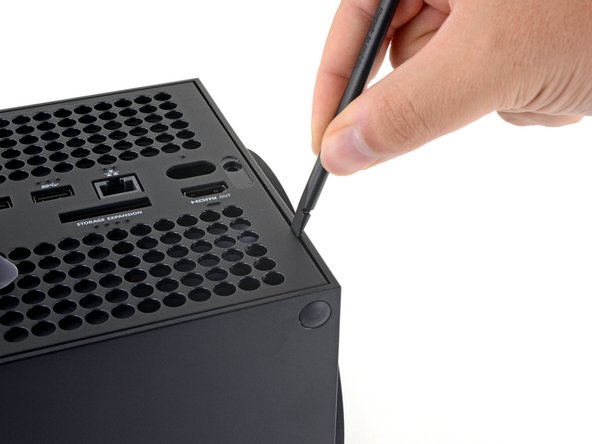

- Вставь плоский конец спаджера в щель между задней панелью и корпусом, у правой стороны основания.
- Подцепи заднюю панель, чтобы освободить её от защёлок.
- 6

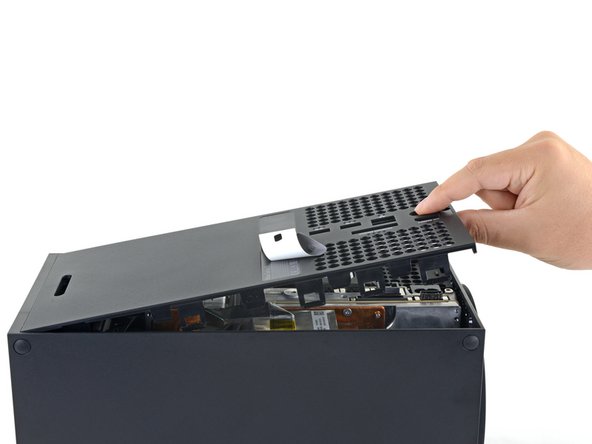

Сними заднюю панель

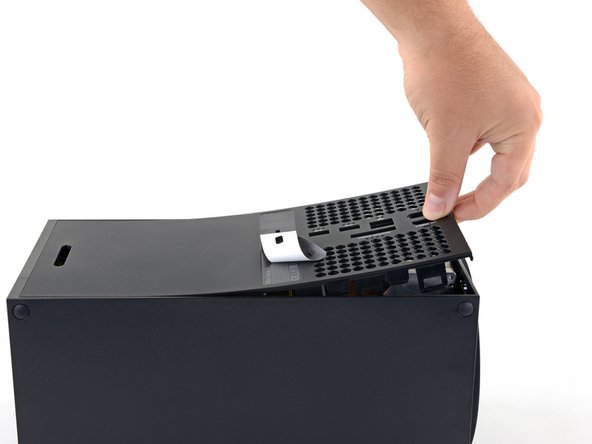

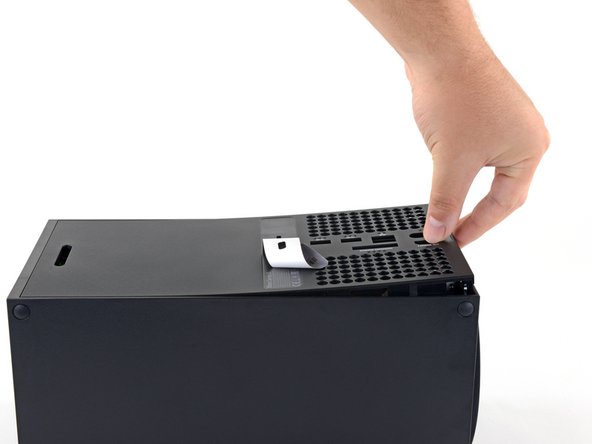

- Возьмись за заднюю панель в получившемся проёме и потяни вверх и от корпуса, чтобы отщёлкнуть длинные края.
- При сборке прижми заднюю панель по краям, чтобы она защёлкнулась.
- 7

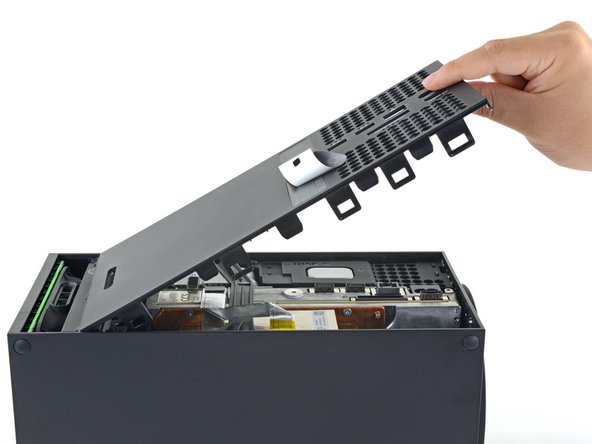

Шаг 7

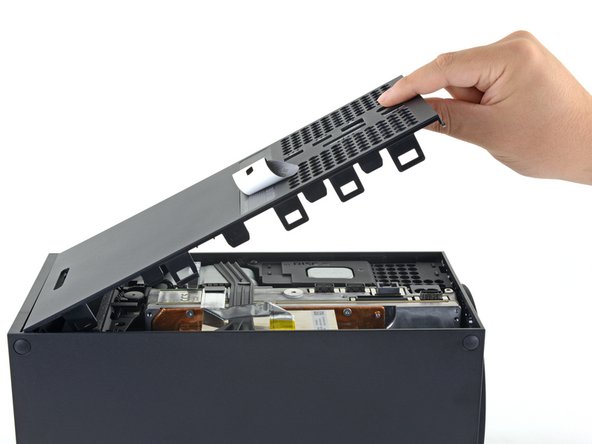

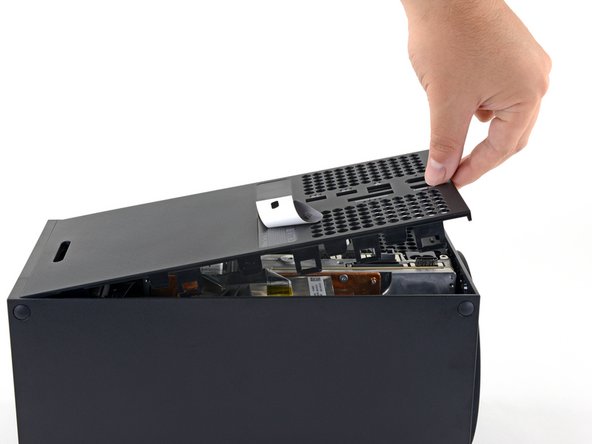

- Задняя панель входит в паз в верхней части корпуса.
- Наклони заднюю панель вверх и потяни от верхнего края корпуса, чтобы вывести её из паза.
- Сними заднюю панель.
- 8
Выкрути винты вентилятора

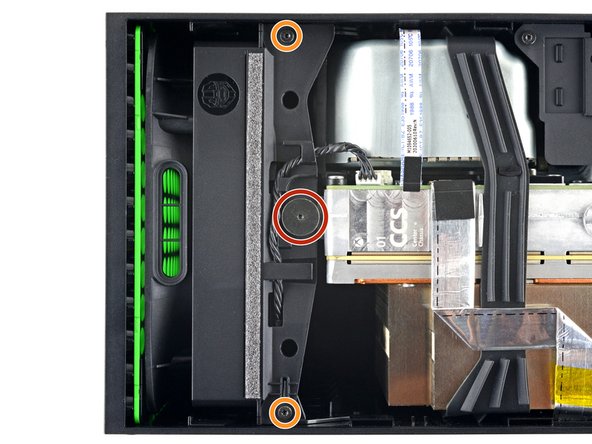

- Отвёрткой Torx T8 выкрути три винта, которыми вентилятор закреплён на центральном шасси:
- Один плоский винт 10,5 мм
- Два винта 8,8 мм
- 9

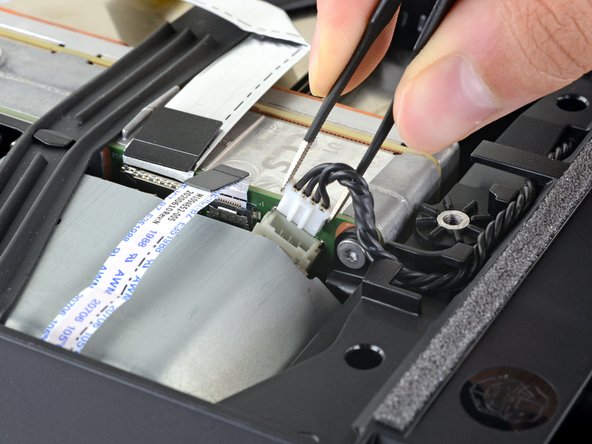

Отключи кабель вентилятора

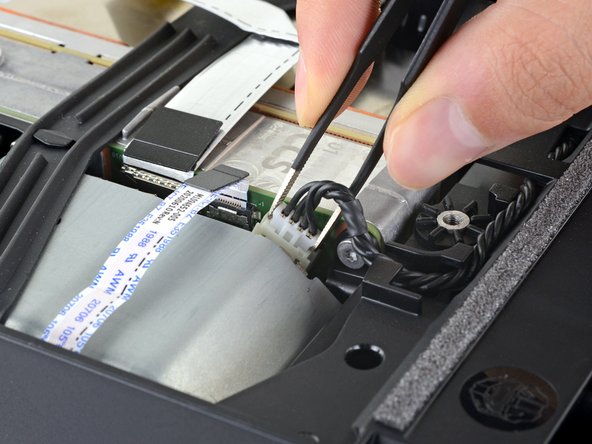

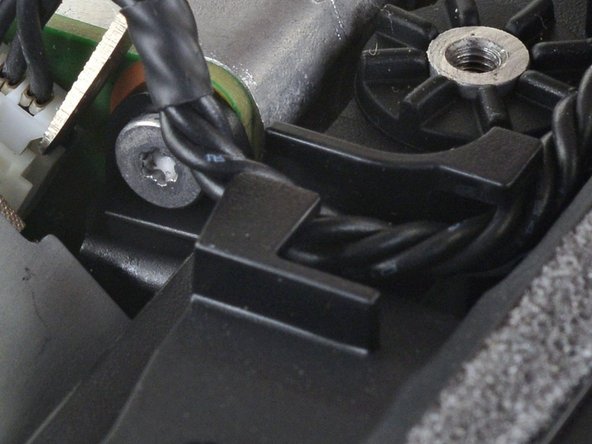

- Пальцами или пинцетом с тупыми концами возьмись за края разъёма кабеля вентилятора и потяни вверх, чтобы отключить его от центрального шасси.
- Всегда тяни кабели за разъём, а не за провода.
- При сборке проложи кабель вентилятора под маленьким держателем на кожухе вентилятора, чтобы он не мешал задней панели.
- 10

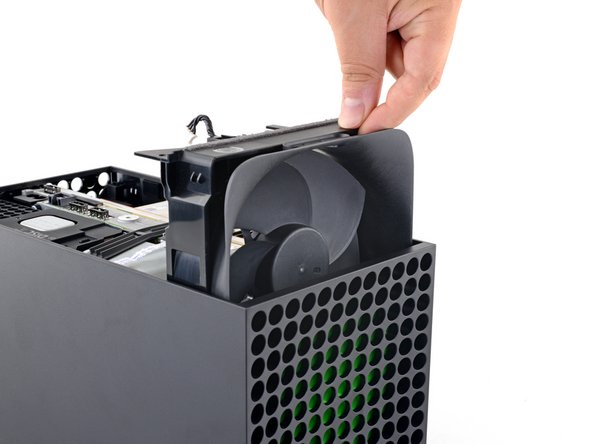

Сними вентилятор

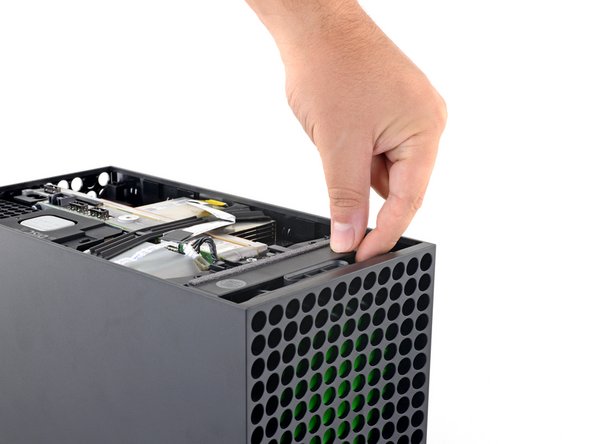

- Выдвини вентилятор из паза, чтобы снять его.
- При установке учти: вентилятор ставится только одним способом — Мастер Чиф должен смотреть на тебя.
- Если ты меняешь вентилятор, у нового может не быть пластикового монтажного кронштейна, который крепится к вентилятору четырьмя винтами Torx T10. В этой инструкции это не показано.
Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
