По этой инструкции можно вскрыть Xbox Series X и вычистить пыль и мусор из вентилятора, решёток и вентиляционных отверстий.
Если консоль шумит, перегревается или тормозит, возможно, в вентиляторе, радиаторе или основных решётках скопилась пыль.
Когда Xbox Series X стоит вертикально, большой верхний вентилятор забирает воздух снизу, охлаждает консоль и выдувает воздух через верхнюю решётку. Если Xbox стоит в тумбе под телевизором, где воздуху тесно, открывай дверцу во время игры или вынеси консоль на открытое место. Если Xbox стоит на полу, он может втягивать больше пыли, грязи и волос и хуже охлаждаться.
Инструменты
- Отвёртка Torx Security TR8
- Спаджер (пластиковая лопатка)
- Антистатический пинцет
- Пинцет
- Салфетки из микрофибры
- Груша для продувки
- Антистатическая щётка
Шаги
- 1
Открой винты задней панели
- Перед началом полностью выключи консоль и отключи все кабели.
- Пинцетом сними наклейку, закрывающую первый винт на задней панели, у основания.
- 2
Шаг 2
- Чтобы наклейка снялась чище, нагрей её грелкой iOpener или феном.
- Пинцетом или острым лезвием подцепи угол большой наклейки на задней панели. Пальцами отклей её дальше — ровно настолько, чтобы открылся второй винт.
- Отклеивай наклейку только до скрытого винта — снимать её полностью не нужно.
- Формально это защитные наклейки, но не волнуйся — по законам США Microsoft не может лишить тебя гарантии за это, если ты ничего не повредишь. Удачи!
- 3
Выкрути винты задней панели
- Отвёрткой Torx T8 выкрути два винта длиной 7,4 мм крепления задней панели.
- Во время ремонта следи за каждым винтом и ставь его точно туда, откуда выкрутил, — иначе можно повредить консоль.
- 4
Отщёлкни заднюю панель
- Вставь плоский конец спаджера в щель между задней панелью и корпусом, у левой стороны основания.
- Подцепи заднюю панель, чтобы освободить её от защёлок.
- 5
Шаг 5
- Вставь плоский конец спаджера в щель между задней панелью и корпусом, у правой стороны основания.
- Подцепи заднюю панель, чтобы освободить её от защёлок.
- 6
Сними заднюю панель
- Возьмись за заднюю панель в получившемся проёме и потяни вверх и от корпуса, чтобы отщёлкнуть длинные края.
- При сборке прижми заднюю панель по краям, чтобы она защёлкнулась.
- 7
Шаг 7
- Задняя панель входит в паз в верхней части корпуса.
- Наклони заднюю панель вверх и потяни от верхнего края корпуса, чтобы вывести её из паза.
- Сними заднюю панель.
- 8
Выкрути винты вентилятора
- Отвёрткой Torx T8 выкрути три винта, которыми вентилятор закреплён на центральном шасси:
- Один плоский винт 10,5 мм
- Два винта 8,8 мм
- 9
Отключи кабель вентилятора
- Пальцами или пинцетом с тупыми концами возьмись за края разъёма кабеля вентилятора и потяни вверх, чтобы отключить его от центрального шасси.
- Всегда тяни кабели за разъём, а не за провода.
- При сборке проложи кабель вентилятора под маленьким держателем на кожухе вентилятора, чтобы он не мешал задней панели.
- 10
Сними вентилятор
- Выдвини вентилятор из паза, чтобы снять его.
- При установке учти: вентилятор ставится только одним способом — Мастер Чиф должен смотреть на тебя.
- Если ты меняешь вентилятор, у нового может не быть пластикового монтажного кронштейна, который крепится к вентилятору четырьмя винтами Torx T10. В этой инструкции это не показано.
- 11

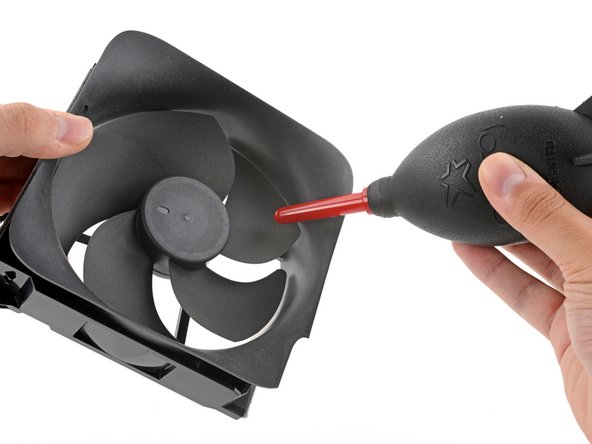

Почисти вентилятор
- Со временем пыль собирается внутри вентилятора и на лопастях.
- Пинцетом убери волосы и комки пыли с вентилятора.
- Небольшой грушей или слабым потоком сжатого воздуха сдуй с вентилятора остатки пыли.
- Придерживай лопасти пальцем — так их проще чистить.

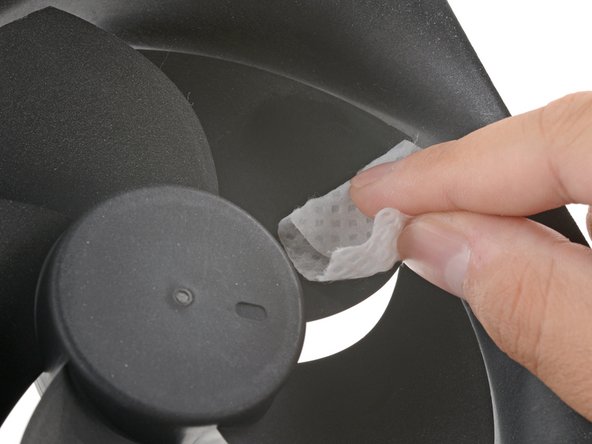

- Если на лопастях налёт, протри их влажной тряпкой с мыльной водой или салфеткой с изопропиловым спиртом.
- 12

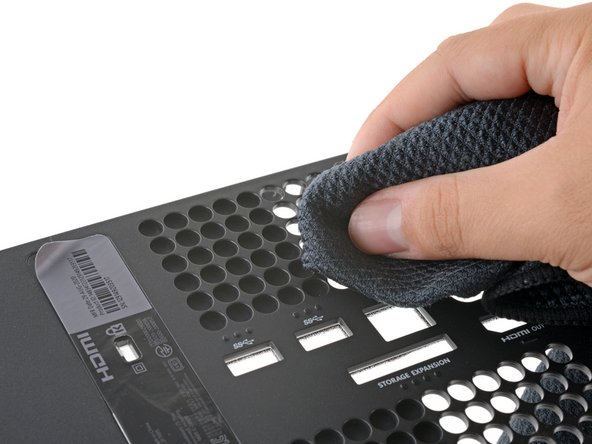

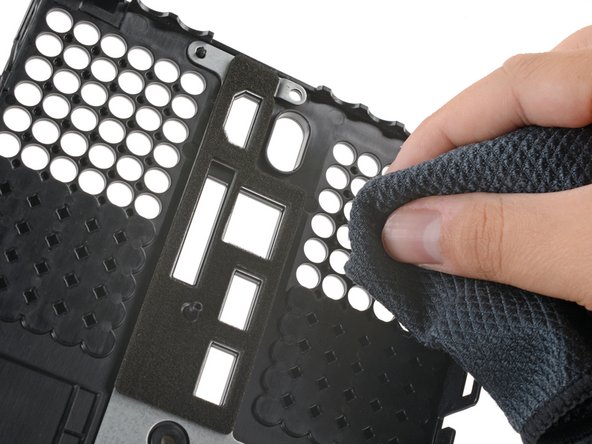

Почисти внешние панели и вентиляционные отверстия
- Чистой тряпкой или салфеткой из микрофибры протри заднюю панель с обеих сторон.
- 13

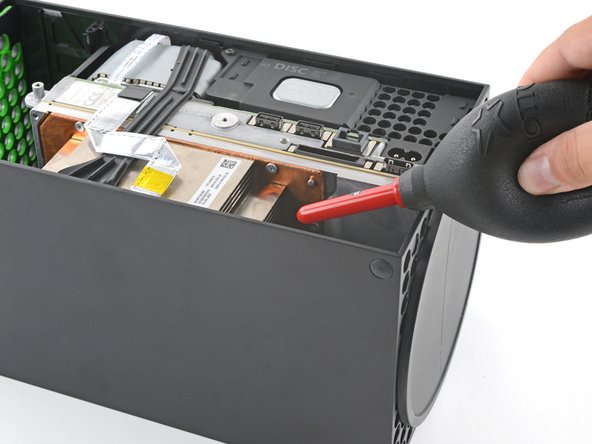

Почисти радиатор
- Xbox Series X прогоняет воздух вверх через крупные рёбра радиатора, и со временем они могут забиться пылью и мусором.
- Грушей выдуй застрявшую пыль из рёбер радиатора с обеих сторон.
- Если для более тщательной чистки нужно снять радиатор, воспользуйся этой инструкцией.
- 14

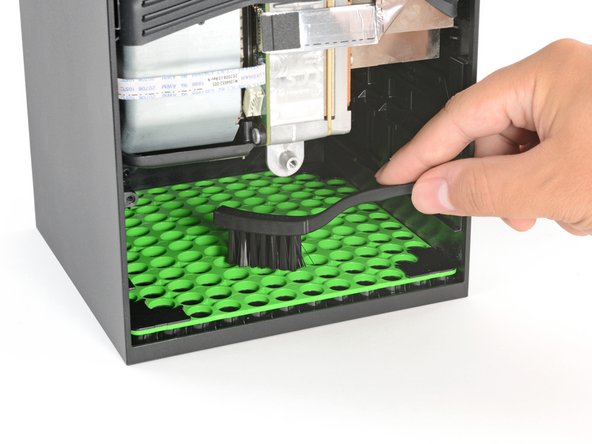

Почисти труднодоступные места
- Если консоль внутри сильно загрязнена, может понадобиться мягкая щётка, чтобы счистить пыль и грязь.
- Антистатической щёткой или новой зубной щёткой вычисти пыль из труднодоступных мест.
- Когда основная пыль отделена, выдуй её из консоли грушей.
- Не забудь: пока консоль открыта, почисти и другие загрязнённые места внутри, прежде чем собирать. Приятной игры!
Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
