Снятие и замена вентилятора: Xbox Series S

Сложность

Средне

Время

20–40 мин

Шагов

12

По этой инструкции можно снять и заменить вентилятор Xbox Series S.

Инструменты

• Пинцет
• Отвёртка Torx Security TR8
• Отвёртка Torx Security TR10

Шаги

1. 1

   Отклей заглушки-наклейки


   • Перед началом выключи Xbox и отключи от него все кабели.

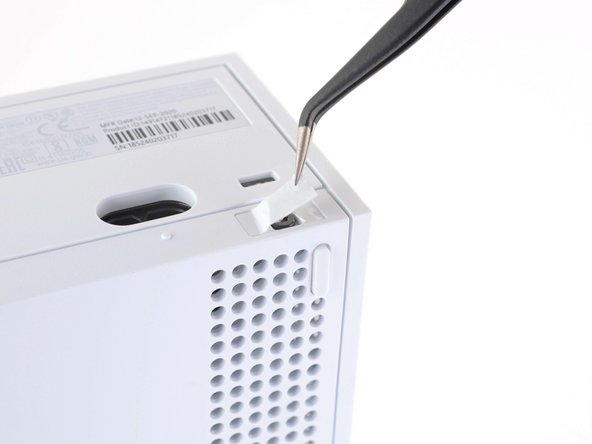

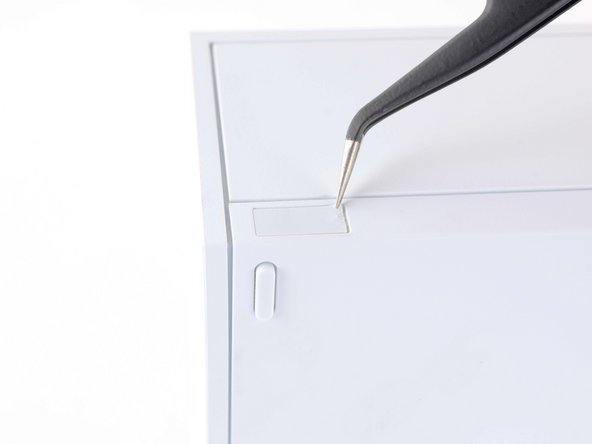

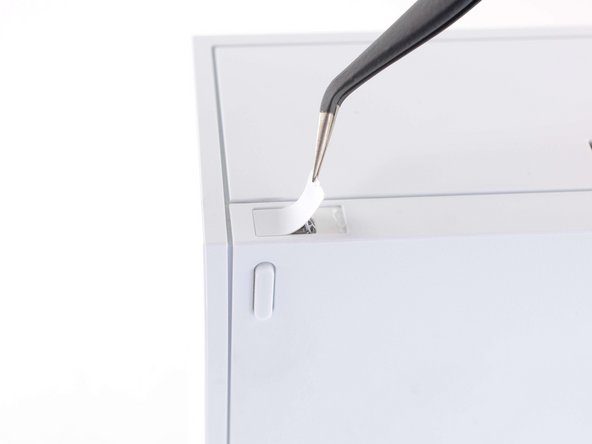

   • Пинцетом отклей две белые заглушки винтов в нижних углах задней панели.
2. 2

   Выкрути винты задней панели

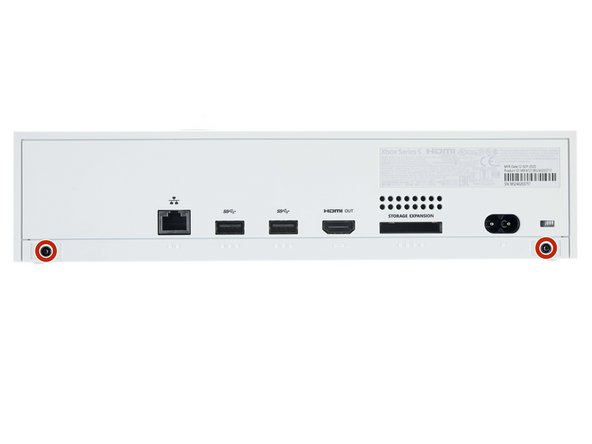

   • Отвёрткой Torx T8 выкрути два винта длиной 10 мм, которыми задняя панель крепится к нижней.
   • Во время ремонта следи за каждым винтом и ставь его точно туда, откуда выкрутил.
3. 3

   Сними нижнюю панель

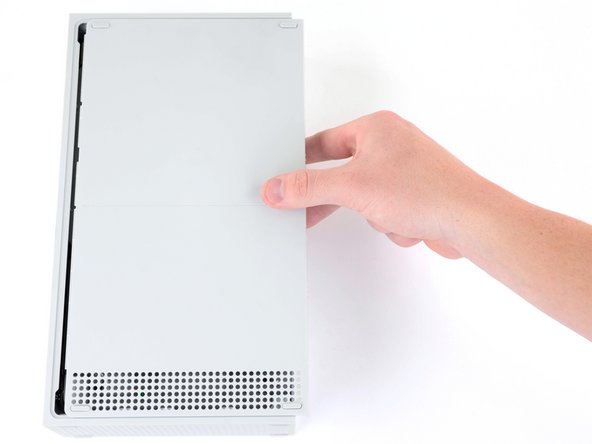

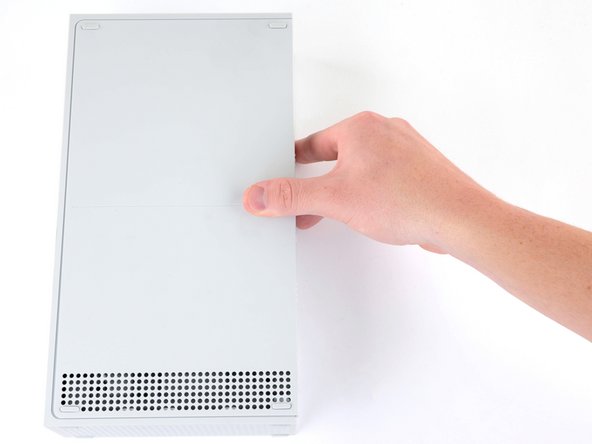

   • Сдвинь нижнюю панель горизонтально к задней стороне консоли до упора.
   • Так защёлки выйдут из прорезей пластикового корпуса.

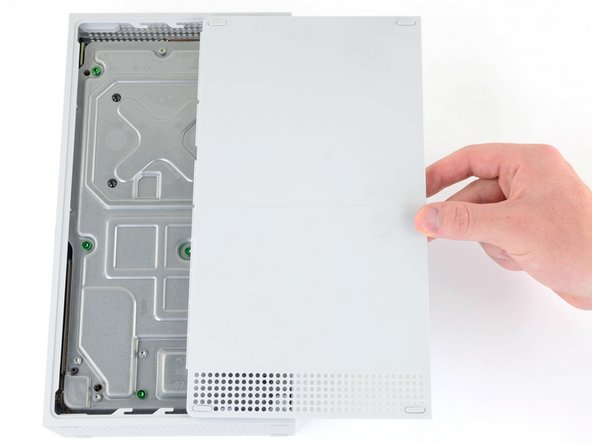

   • Подними нижнюю панель прямо вверх и сними с пластикового корпуса.
4. 4

   Выкрути винты пластикового корпуса

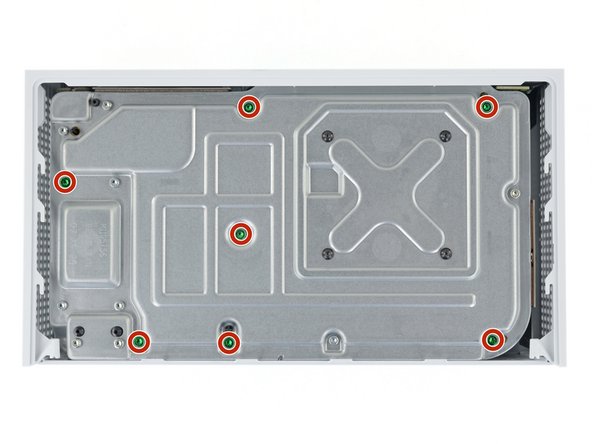

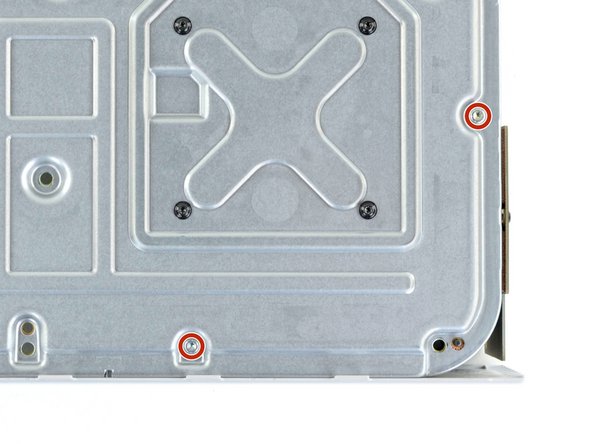

   • Отвёрткой Torx T10 выкрути семь винтов длиной 51 мм, которыми шасси закреплено в пластиковом корпусе.
5. 5

   Сними пластиковый корпус

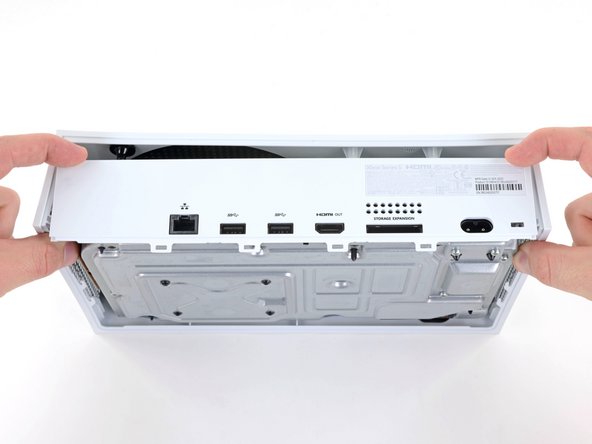

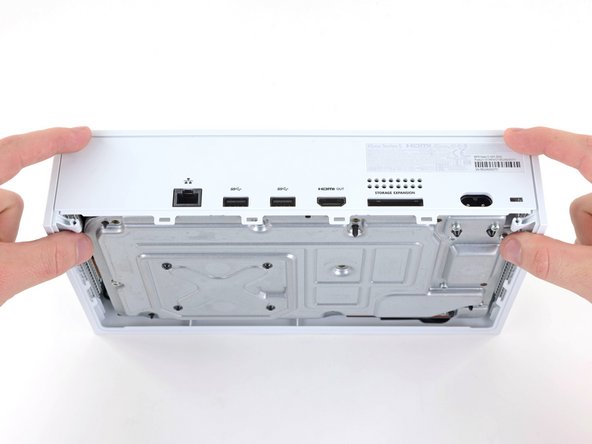

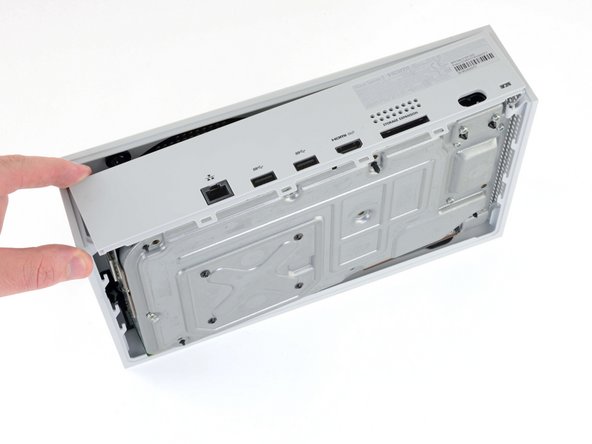

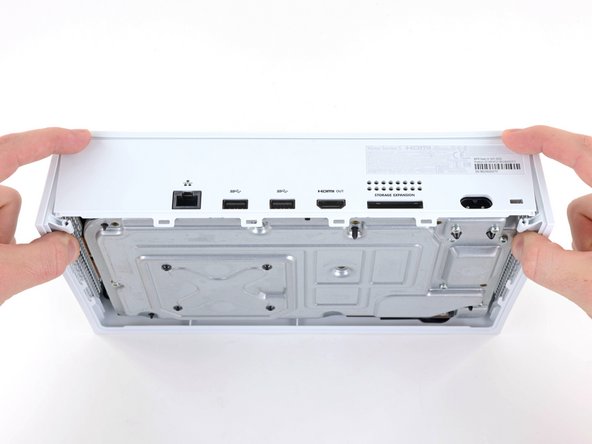

   • Повернув Xbox дном к себе, разведи в стороны два нижних задних угла пластикового корпуса.
   • Разводя углы, сдвинь заднюю панель к низу консоли — так она освободится от пластикового корпуса.
   • Теперь задняя панель должна лечь поверх защёлок на задней стороне пластикового корпуса.
   • Задняя панель неразъёмно соединена с алюминиевым шасси.
   • Не пытайся этим способом полностью вынуть шасси из пластикового корпуса — можно сломать корпус.
6. 6

   Шаг 6

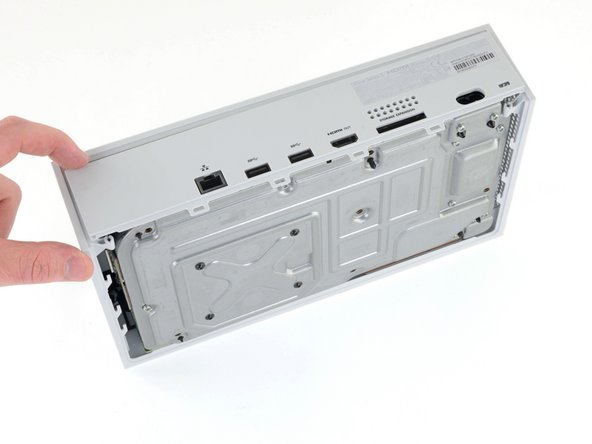

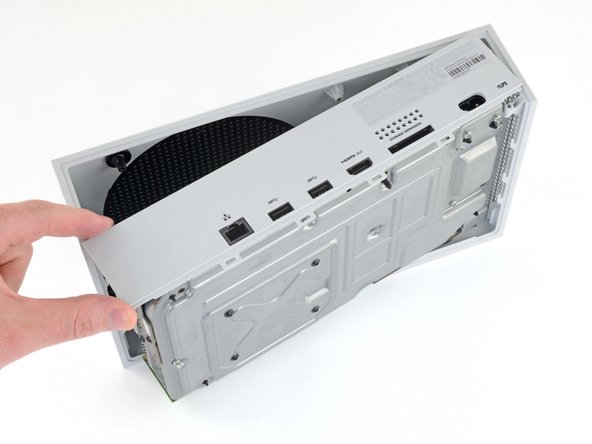

   • Отводи нижний левый угол от шасси, одновременно поворачивая шасси от пластикового корпуса.
   • Возможно, по ходу придётся приподнять шасси, чтобы освободить его от защёлок спереди внизу пластикового корпуса.
   • Сними пластиковый корпус с шасси.
7. 7

   Выкрути винты блока питания

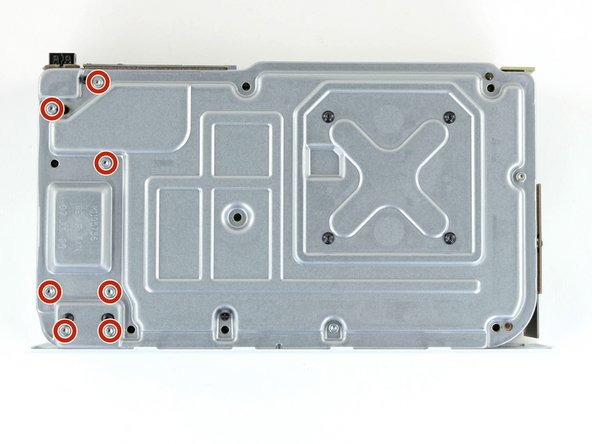

   • Отвёрткой Torx T10 выкрути семь винтов длиной 11,3 мм, которыми блок питания закреплён на шасси.
8. 8

   Сними верхнюю часть шасси


   • Переверни консоль.

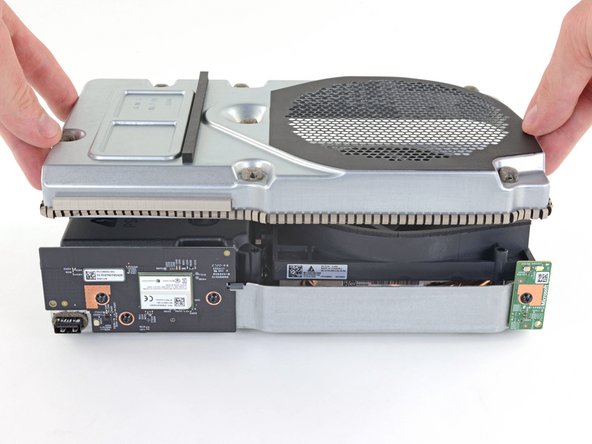

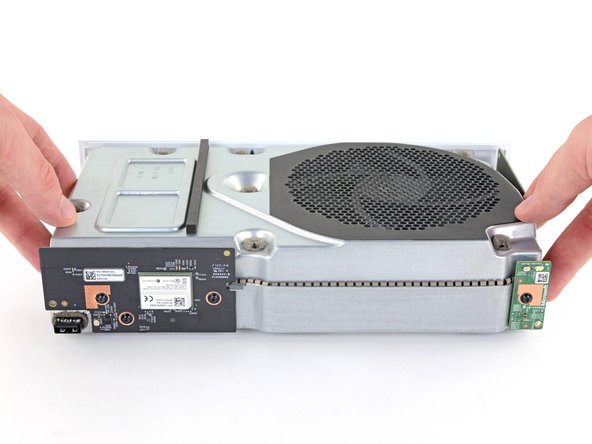

   • Подними верхнюю часть шасси прямо вверх и сними её.
9. 9

   Сними блок питания

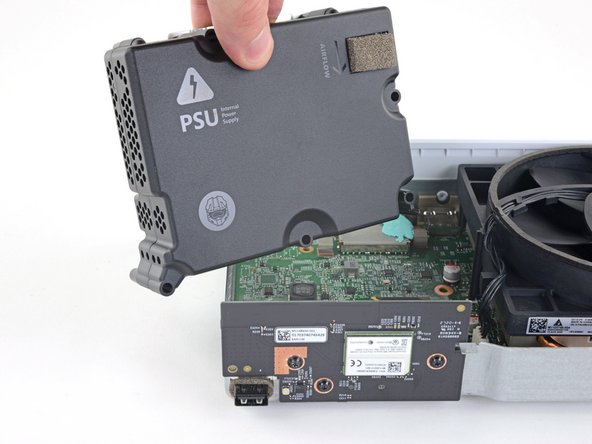

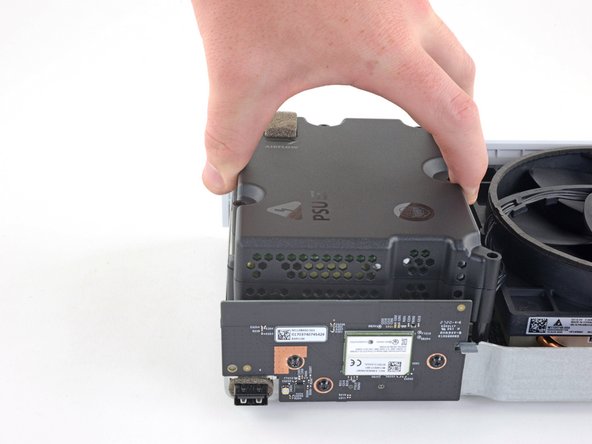

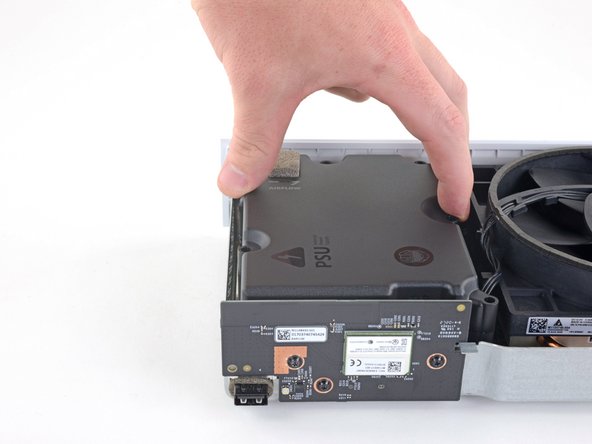

   • Подними блок питания прямо вверх, чтобы отключить его от платы.
   • Сними блок питания.
10. 10

    Выкрути винты вентилятора


    • Отвёрткой Torx T10 выкрути два винта длиной 11,3 мм, которыми вентилятор закреплён на шасси.
11. 11

    Отключи вентилятор


    • Переверни консоль.
    • Переворачивай шасси осторожно: вентилятор уже не закреплён.

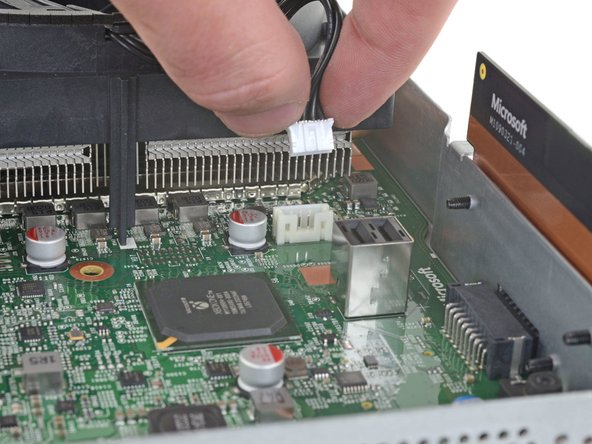

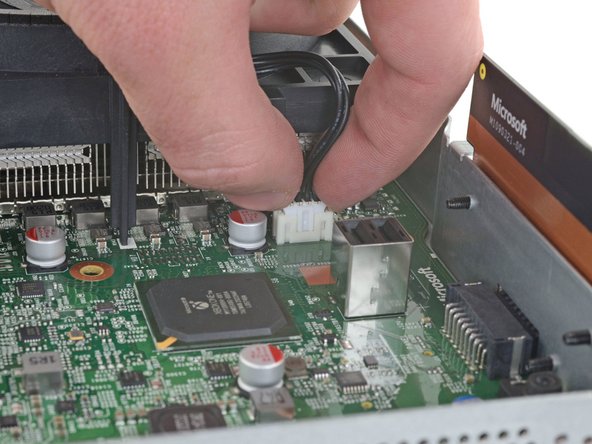

    • Пальцами потяни и отключи разъём вентилятора от гнезда на плате.
    • Не тяни за провода, когда отключаешь вентилятор, — можно сломать разъём.
    • Разъём может сидеть туго. Хороший способ — раскачивая, вывести его из гнезда спаджером.
    • Возможно, разъём получится отключить тонкогубцами, не снимая блок питания.
12. 12

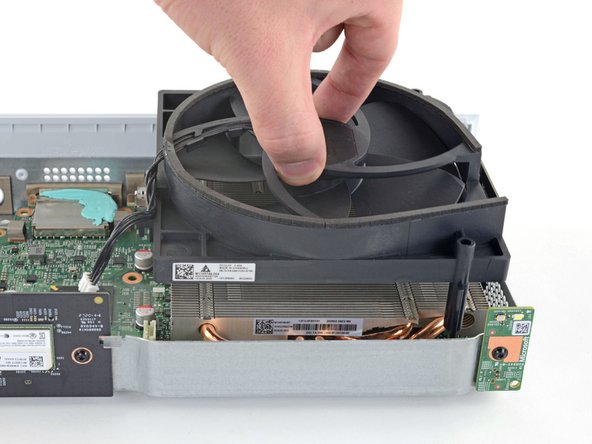

    Сними вентилятор

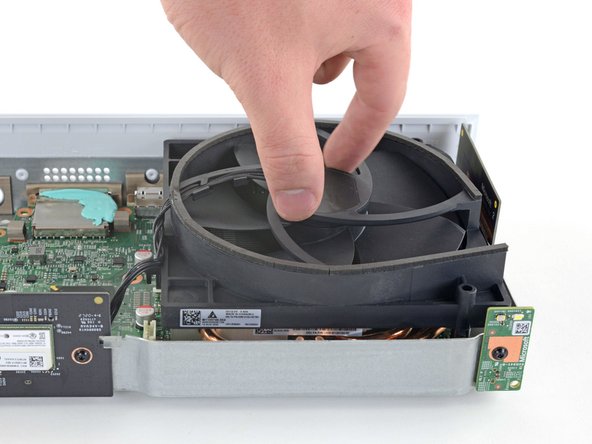

    • Подними вентилятор прямо вверх, чтобы снять его с платы.

Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
