Прежде чем разбирать. Вскрытие может лишить гарантии — если она есть, неси консоль в сервис. Отключи все кабели и не работай на ковре: статическое электричество убивает платы. Всё делаешь на свой риск.
Если вентилятор шумит или не работает, по этой инструкции его можно снять для обслуживания или заменить.
Инструменты
- Спаджер (пластиковая лопатка)
- iFixit Opening Tool
- Отвёртка Torx Security TR10
- Отвёртка Torx Security TR9
Шаги
- 1
Шаг 1

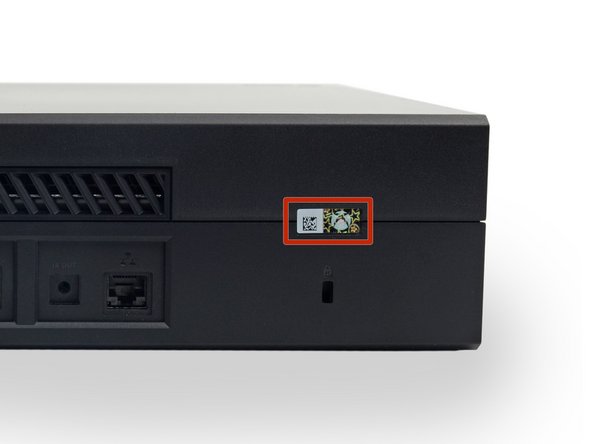

- Чтобы вскрыть Xbox, придётся разрезать или отклеить защитную ленту. Но не волнуйся — по законам США Microsoft не может лишить тебя гарантии за это, если ты ничего не повредишь. Удачи!
- 2
Шаг 2

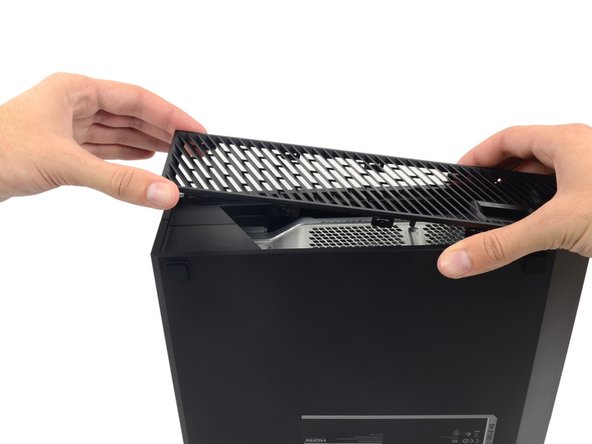

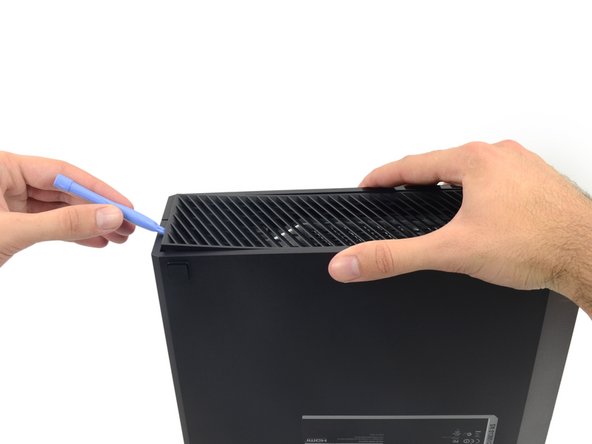

- Пластиковой лопаткой подцепи и сними пластиковую решётку вокруг бокового разъёма USB.
- Решётка довольно гибкая и держится на слабых пластиковых защёлках — начинай поддевать сзади и отгибай её.
- 3
Шаг 3

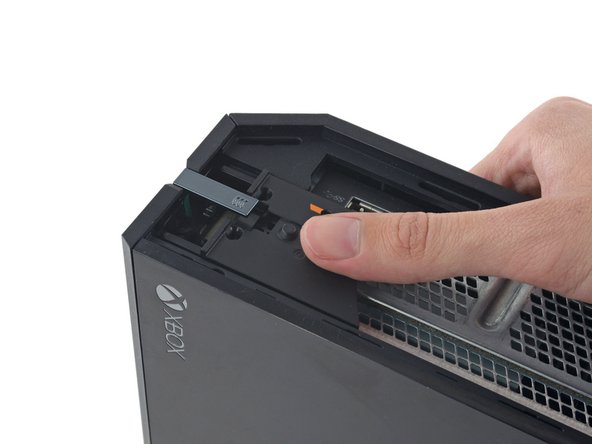

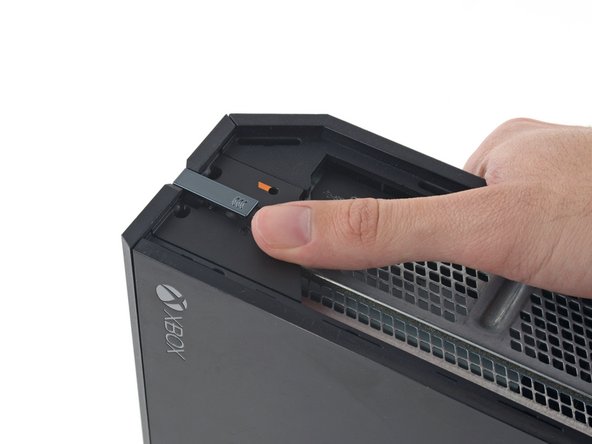

- Передний угол Xbox укреплён маленьким пластиковым язычком.
- Сдвинь язычок прямо назад и сними его.
- 4
Шаг 4

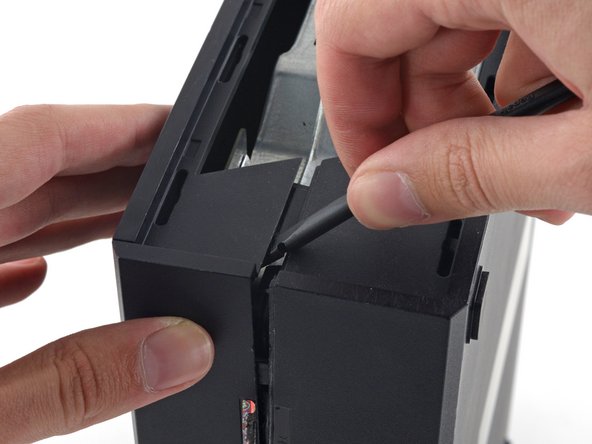

- Вставь плоский конец спаджера между верхней и нижней частями корпуса там, где они сходятся у задней части бокового выреза решётки.
- Половинки корпуса соединены крепкой пластиковой защёлкой (первой из многих), так что понадобится заметное усилие.
- Оставь спаджер в щели, пока полностью не откроешь корпус: защёлки очень пружинистые и могут захлопнуть корпус, пока ты работаешь.
- 5
Шаг 5
- Верхняя и нижняя части корпуса соединены несколькими защёлками вдоль задней стороны и оставшейся боковой стороны Xbox.

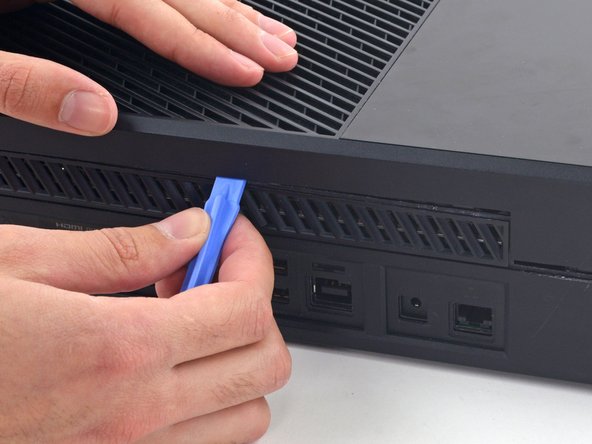

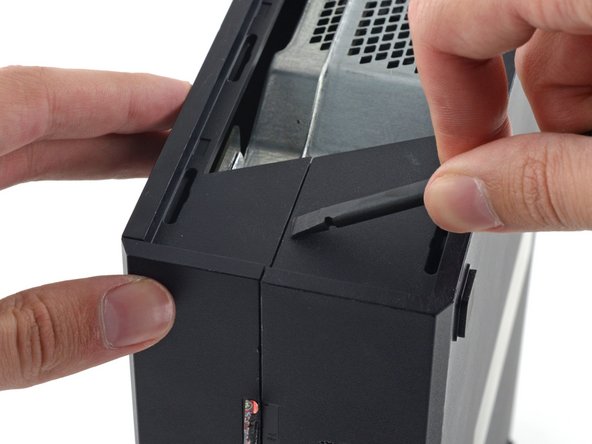

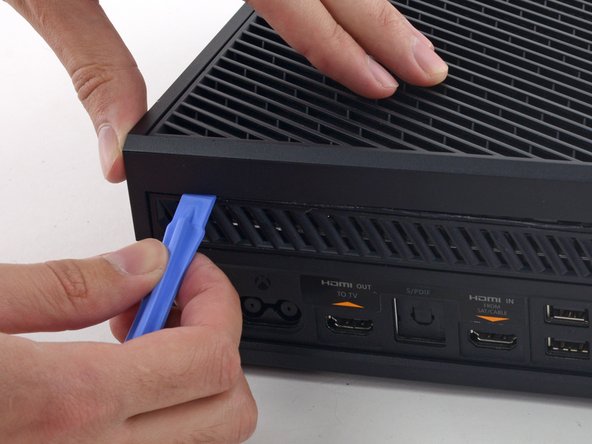

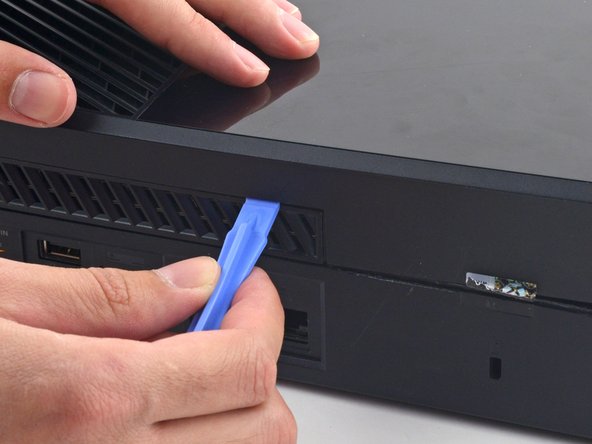

- Вставь пластиковую лопатку между верхней и нижней частями корпуса, чтобы отщёлкнуть защёлку над задней решёткой.
- 6
Шаг 6

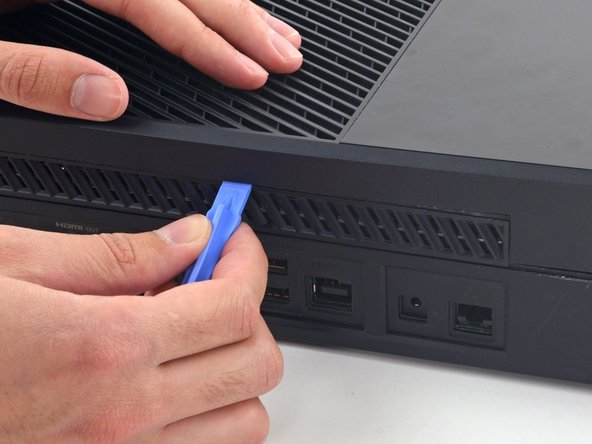

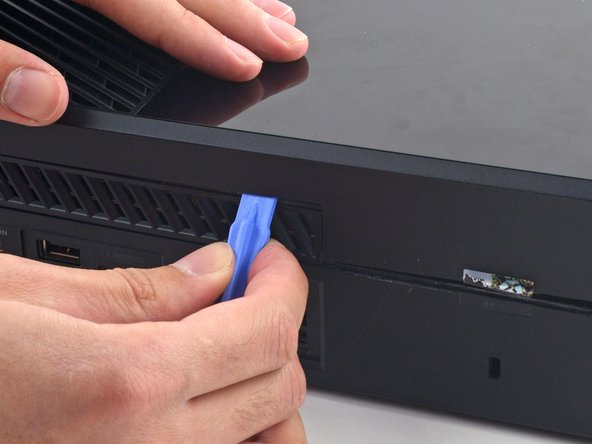

- Двигайся дальше вдоль задней стороны Xbox, поддевая защёлки.
- Следи, чтобы спаджер оставался на месте как упор: даже если корпус раскроется так, что спаджер выпадет, оставшиеся защёлки пружинят и могут захлопнуть корпус. Держи спаджер в щели, чтобы не потерять сделанное.
- 7
Шаг 7

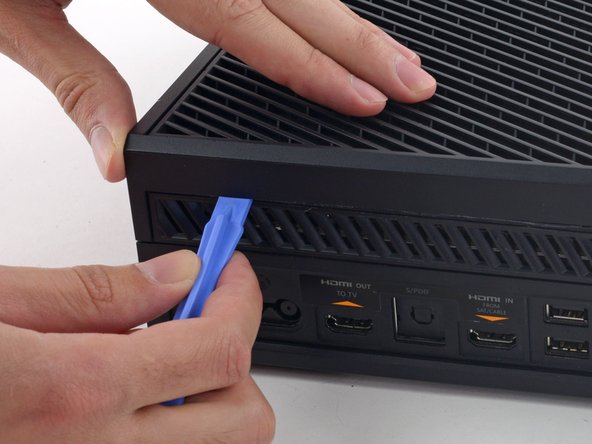

- Продолжай отщёлкивать защёлки. Может помочь, если вести пластиковую лопатку вдоль защёлок.

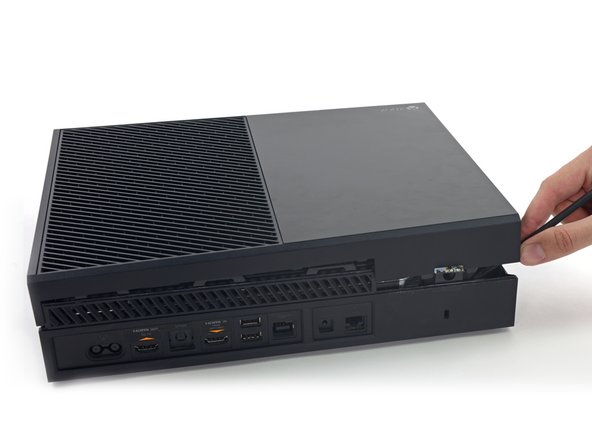

- Когда дойдёшь до дальнего края задней стороны, верхняя часть корпуса должна быть готова к снятию. Если нет — проведи лопаткой за угол и отщёлкни защёлки вдоль стороны без разъёма USB.
- 8
Шаг 8

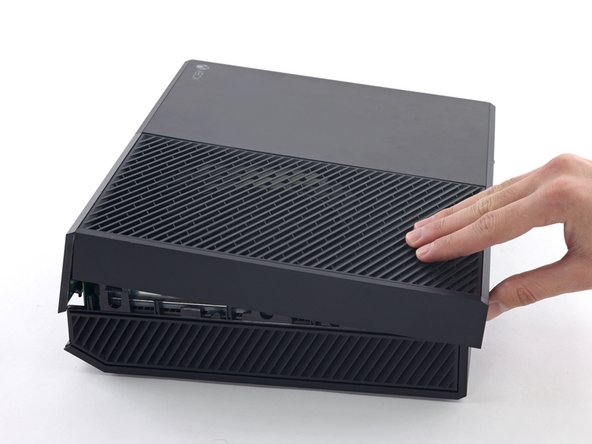

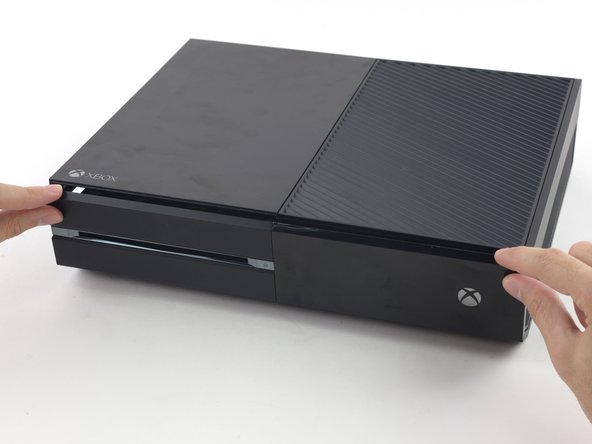

- Начиная со спаджера, оставленного в щели, подними верхнюю часть корпуса, чтобы освободить последние защёлки.
- Пластиковой лопаткой отщёлкни оставшиеся защёлки, которые не вышли.
- Пока не снимай верхнюю часть корпуса: она ещё соединена шлейфом кнопок передней панели.

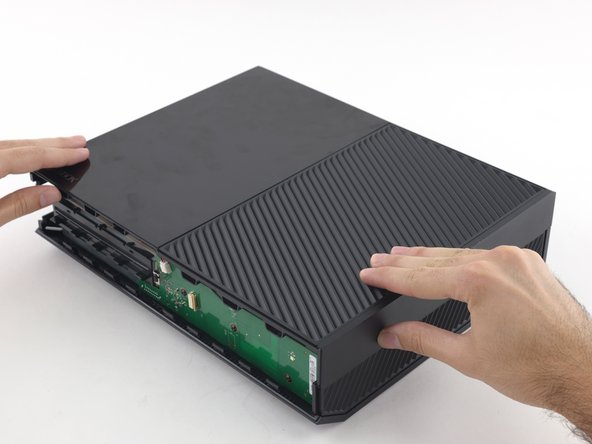

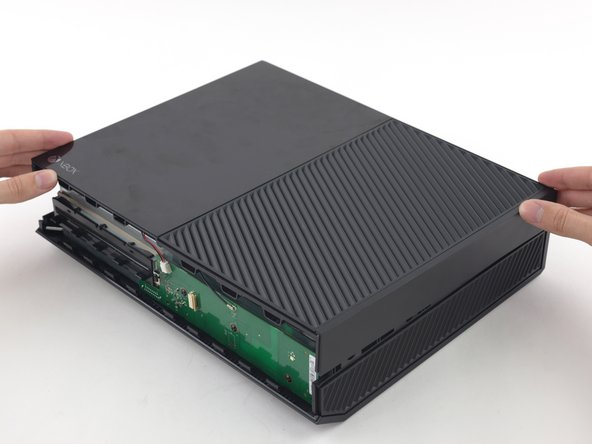

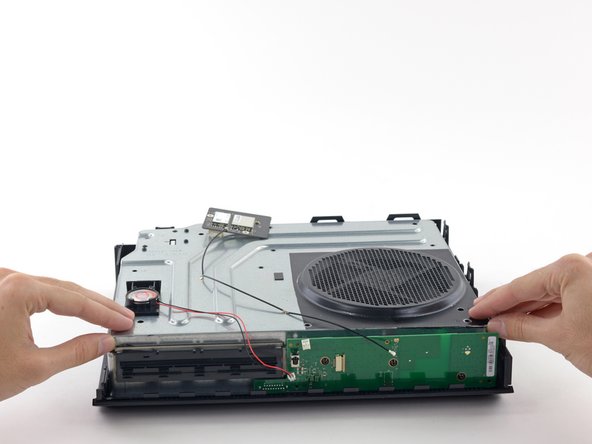

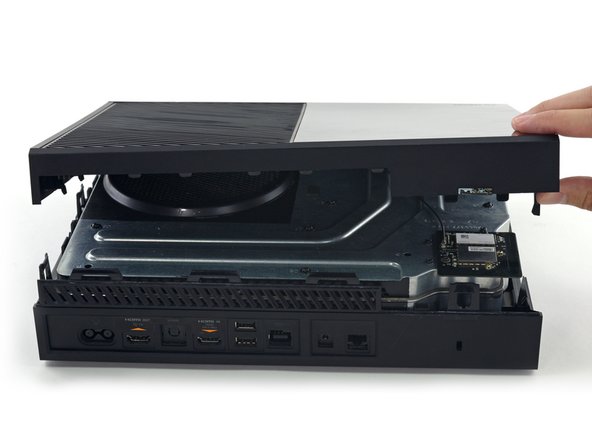

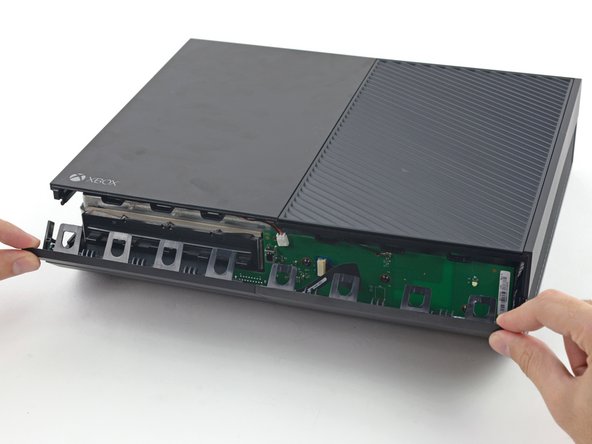

- Слегка подними и сдвинь верхнюю часть корпуса, чтобы добраться до платы передней панели.
- 9
Шаг 9

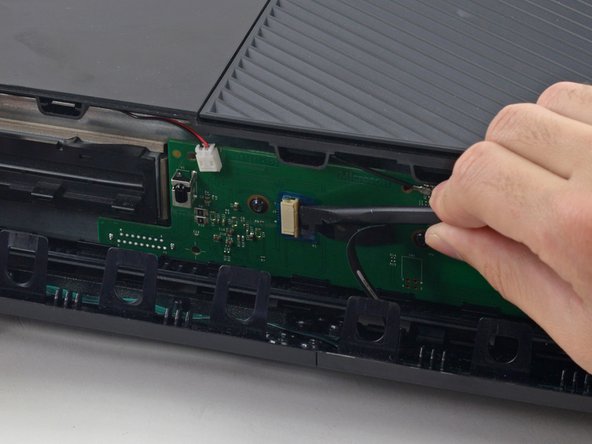

- У шлейфа передних кнопок особый ZIF-разъём — внимательно следи за следующими шагами, чтобы отключить его без повреждений.

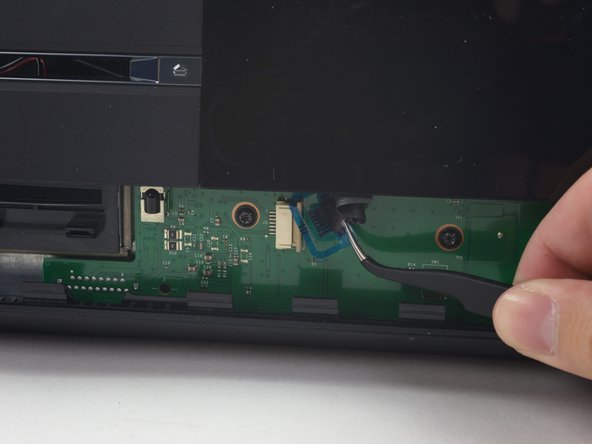

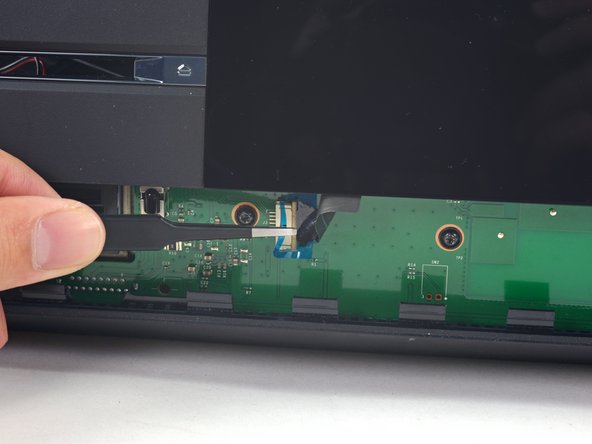

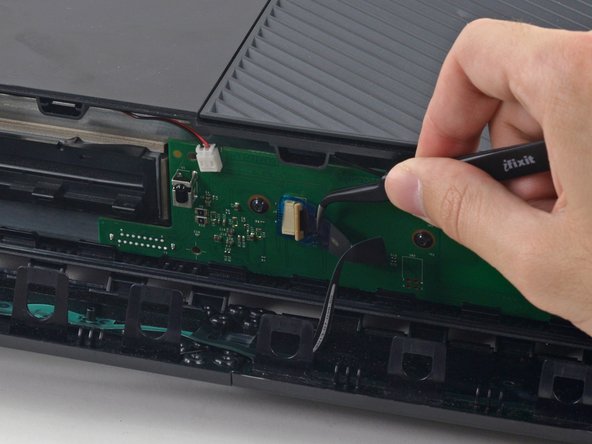

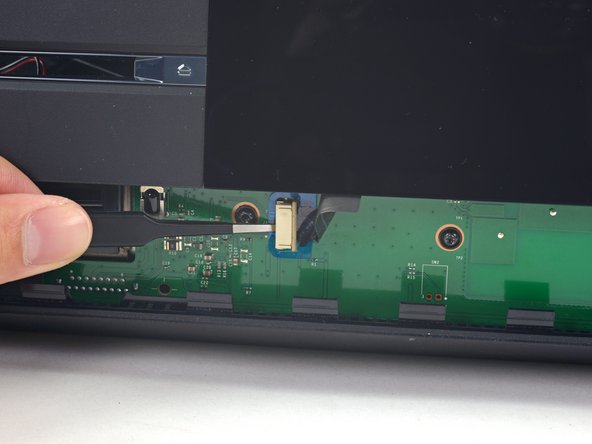

- Пинцетом подними синюю пластиковую петлю над белым разъёмом на плате.

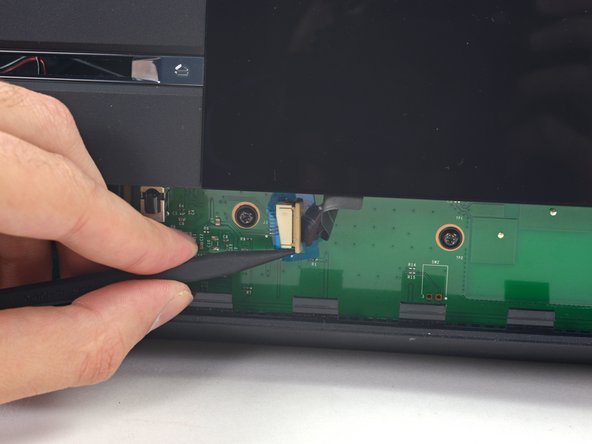

- Кончиком спаджера сдвинь фиксатор разъёма в сторону шлейфа, чтобы открыть его.
- 10
Шаг 10

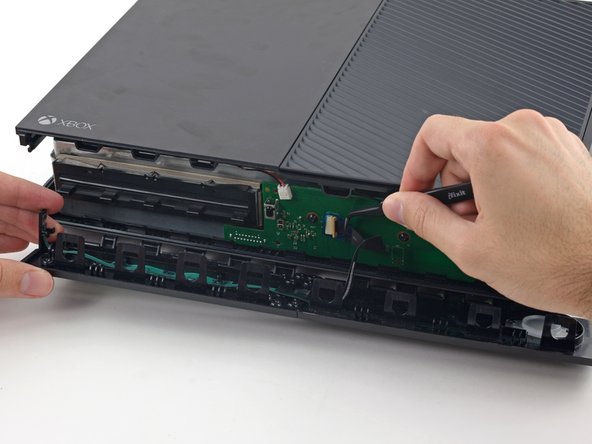

- Пинцетом вытащи шлейф прямо из разъёма на плате.

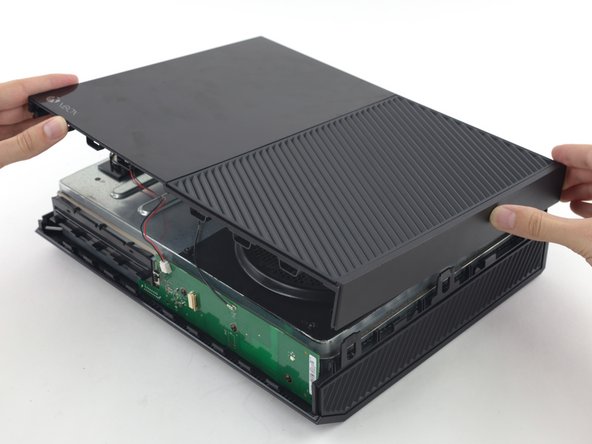

- Сними верхнюю часть корпуса.
- 11
Указания для сборки
- Следующие 4 шага — указания для сборки. Пропусти их, чтобы продолжить разбор.

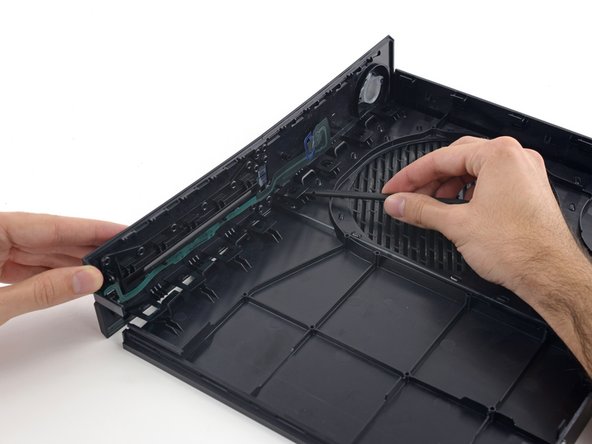

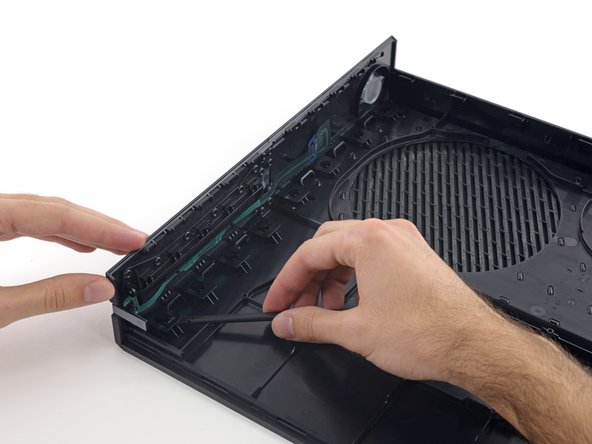

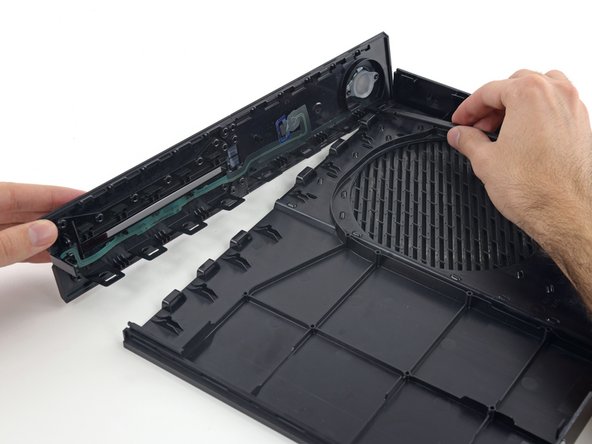

- Плоским концом спаджера освободи защёлки, которыми передняя панель крепится к верхней части корпуса.
- Отдели переднюю панель от остальной верхней части корпуса.
- 12
Шаг 12

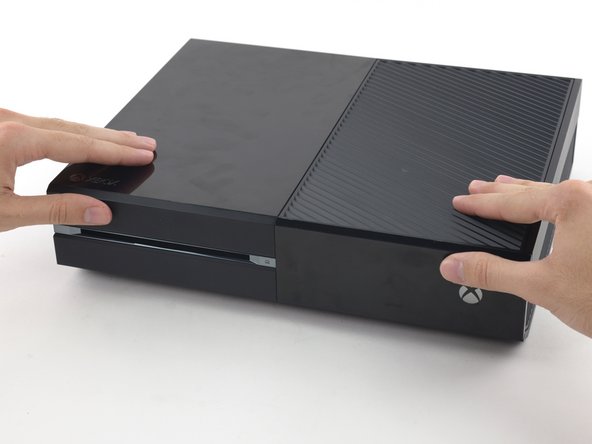

- Поставь на место верхнюю часть корпуса.
- Совмести защёлки и с усилием прижми их по всему периметру.
- 13
Шаг 13

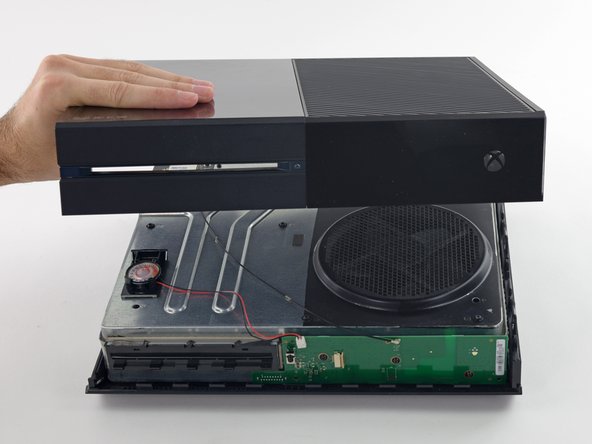

- Придерживай переднюю панель у передней стороны Xbox.
- Пинцетом вставь шлейф передних кнопок обратно в ZIF-разъём.
- Плоским концом спаджера сдвинь фиксатор ZIF влево, чтобы закрепить шлейф.
- 14
Шаг 14
- По нижнему краю передней панели идут пластиковые крючки, которые сцепляются с крючками на переднем крае нижней части корпуса.
- Держа переднюю панель под углом 45 градусов, сцепи её крючки с крючками нижней части корпуса.
- Вдави верх передней панели в Xbox, как закрывают почтовый ящик. Нажми с усилием, чтобы защёлки крепления передней панели к верхней части корпуса надёжно закрылись.
- 15
Шаг 15

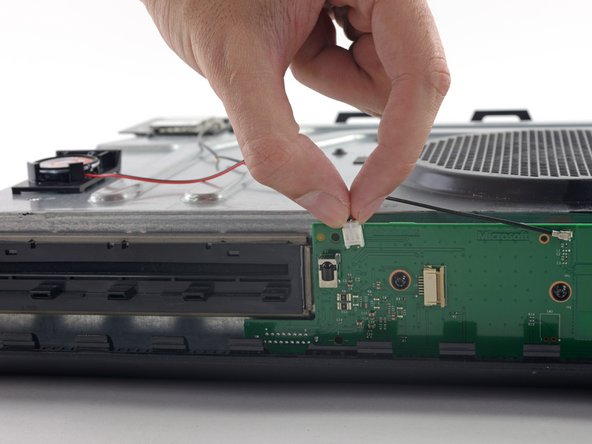

- Аккуратно потяни вверх разъём кабеля динамика, чтобы отключить его от платы передней панели.
- Тяни именно за разъём кабеля, а не за разъём на плате: он довольно хлипкий, его можно случайно оторвать от платы.

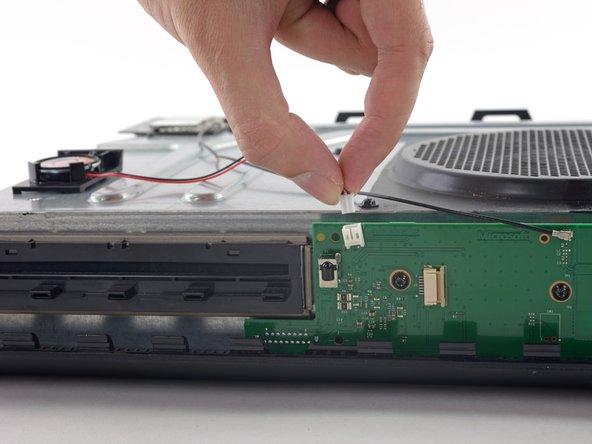

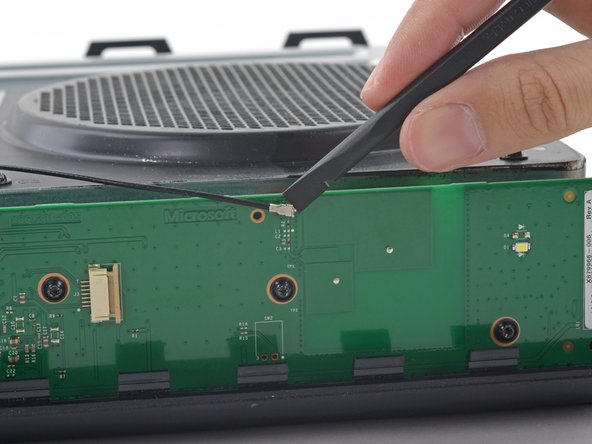

- Плоским концом спаджера отключи кабель антенны от платы передней панели.
- 16
Шаг 16

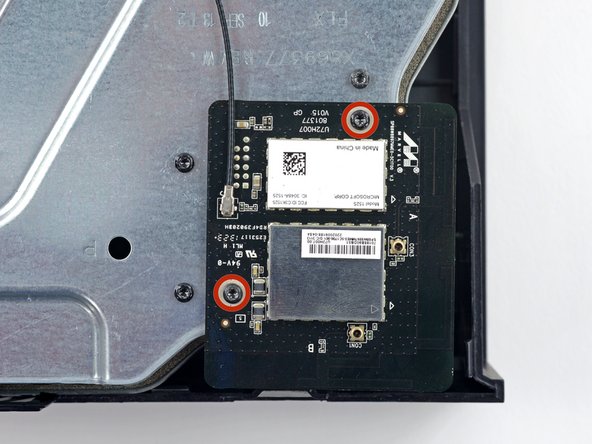

- Выкрути два винта Torx T8 длиной 9,5 мм с платы Wi-Fi.

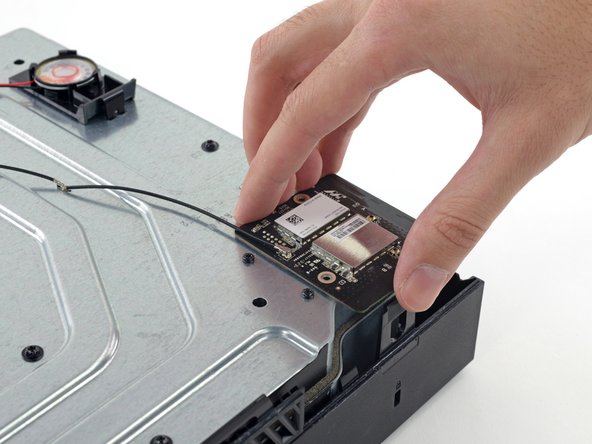

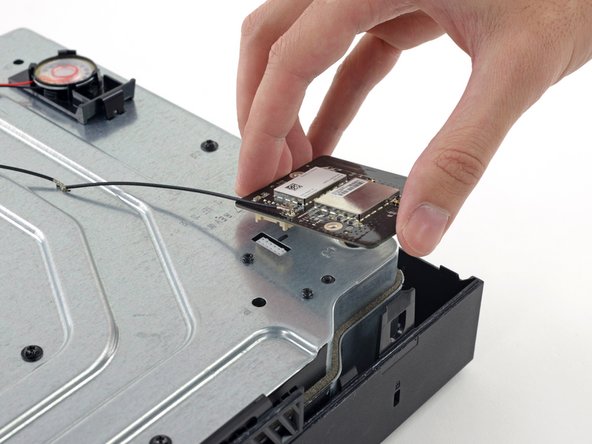

- Подними плату Wi-Fi прямо вверх из гнезда в верхнем металлическом корпусе.
- Не отключая кабель антенны, отодвинь плату Wi-Fi в сторону — под ней винт с меткой «C3».
- 17
Шаг 17

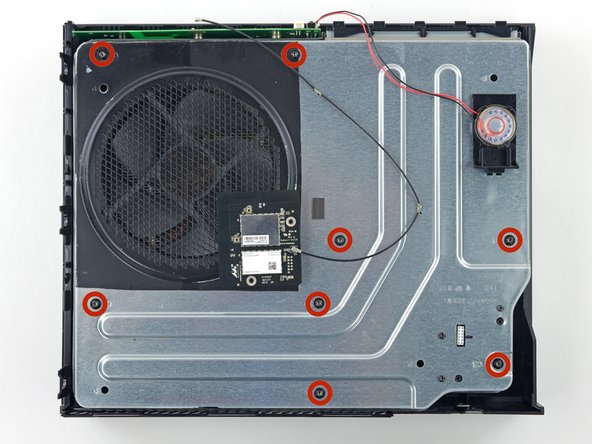

- Выкрути восемь винтов Torx T10 длиной 65 мм сверху верхнего металлического корпуса.
- 18
Шаг 18

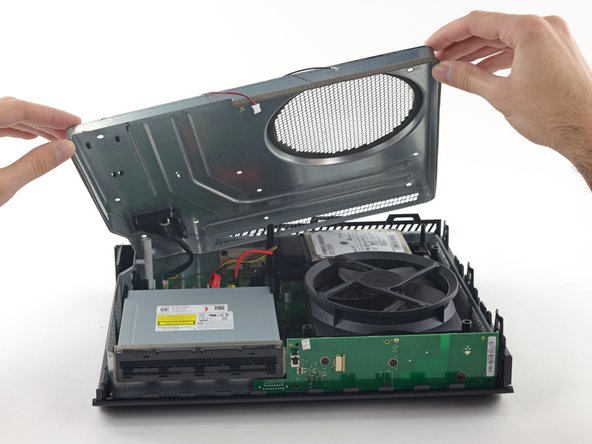

- Приподними, но не снимай верхний металлический корпус.
- Шлейф платы Wi-Fi соединяет верхний металлический корпус с основной платой.
- 19
Шаг 19

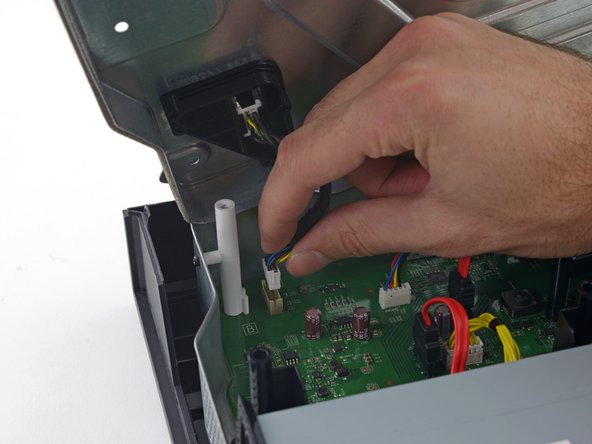

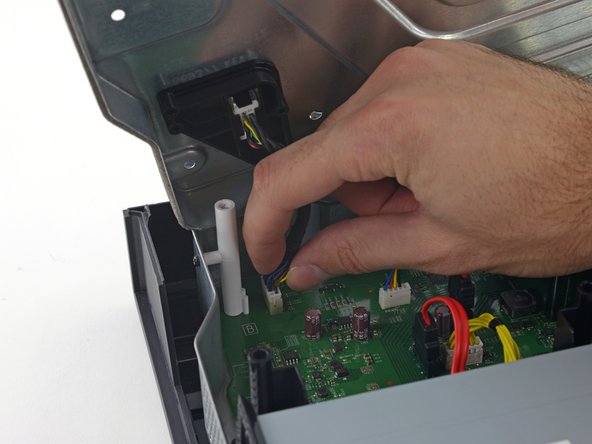

- Отключи шлейф платы Wi-Fi от основной платы.
- Сними верхний металлический корпус.
- 20
Шаг 20

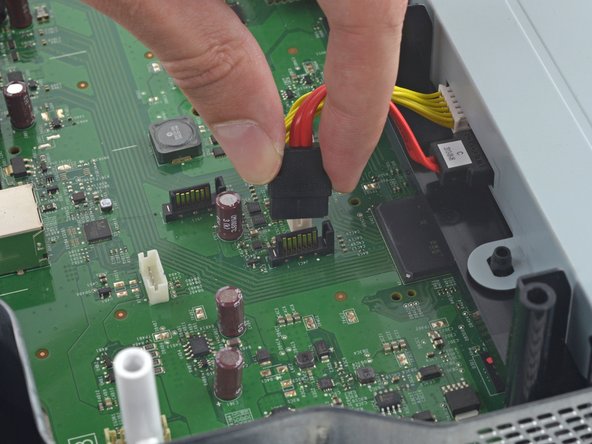

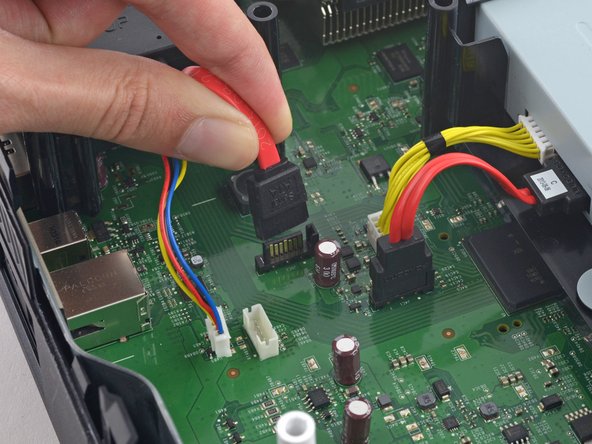

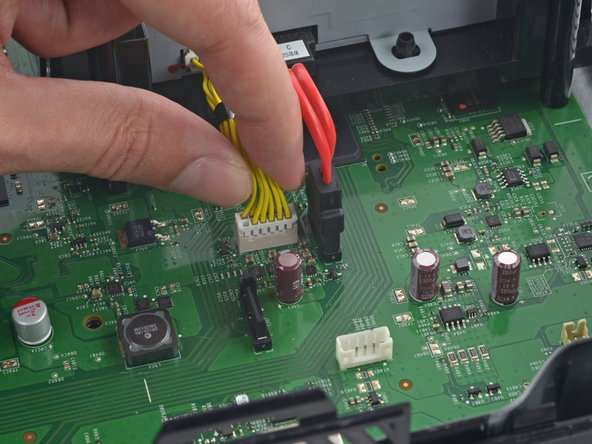

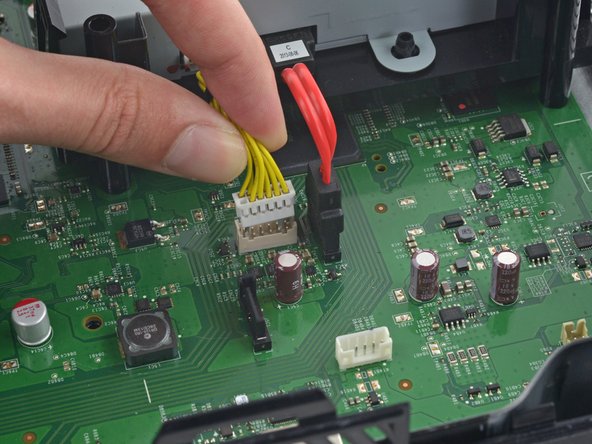

- Отключи от основной платы кабели питания и данных SATA жёсткого диска.
- 21
Шаг 21

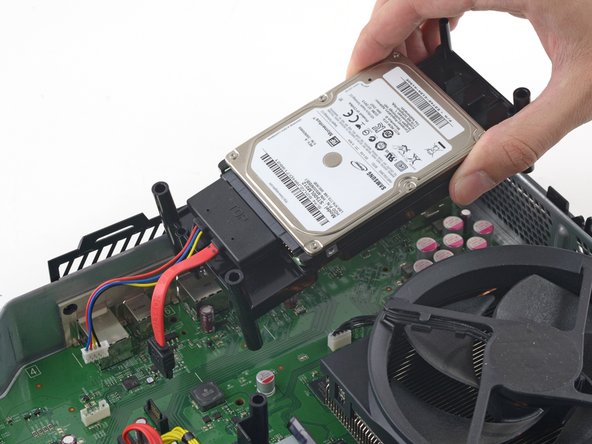

- Подними и вынь из Xbox лоток жёсткого диска.
- 22
Шаг 22
- Отключи от основной платы кабели питания и данных SATA дисковода.
- 23
Шаг 23

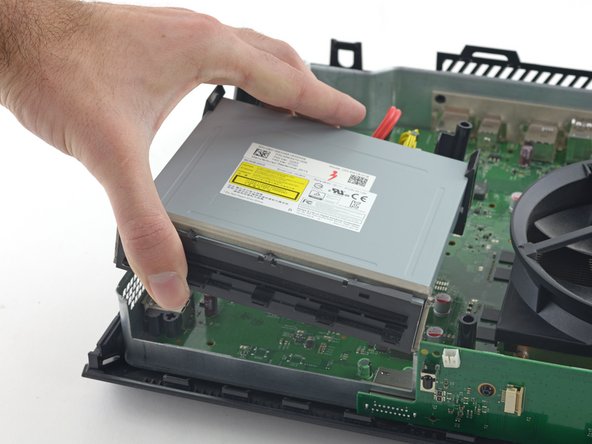

- Вынь дисковод из Xbox.
- 24
Шаг 24

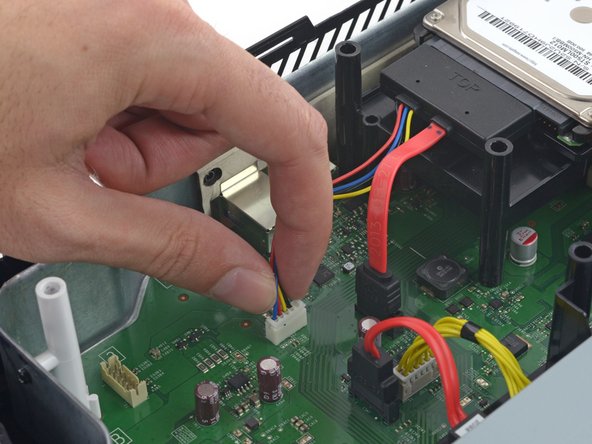

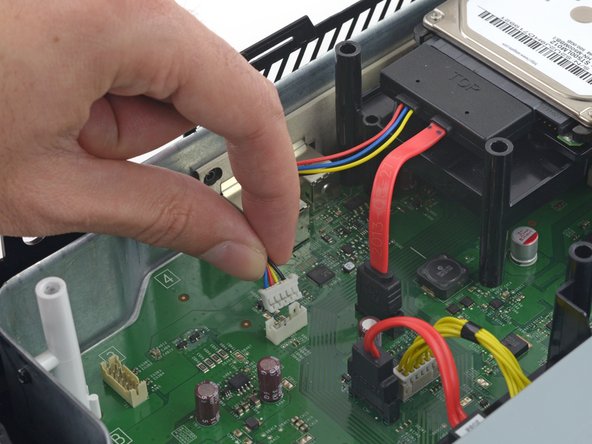

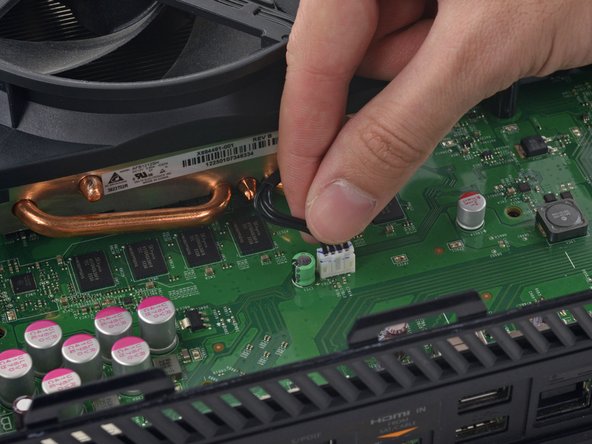

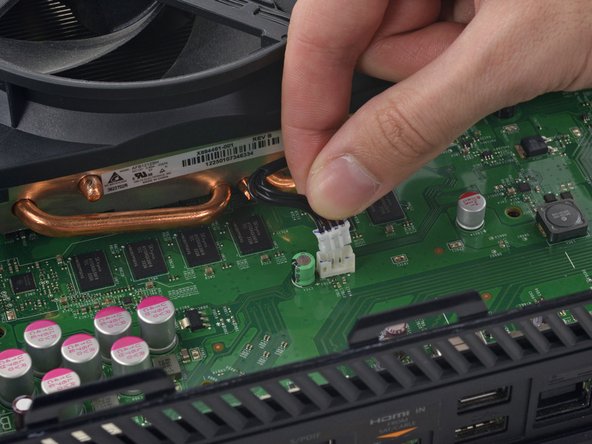

- Отключи кабель вентилятора от основной платы.
- 25
Шаг 25

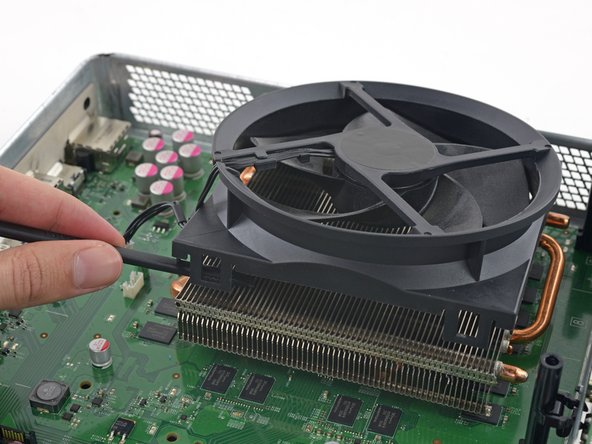

- Вентилятор держится на радиаторе четырьмя крепкими пластиковыми защёлками. Если выдавить две доступные защёлки из пазов радиатора, вентилятор можно будет наклонить и снять с радиатора.

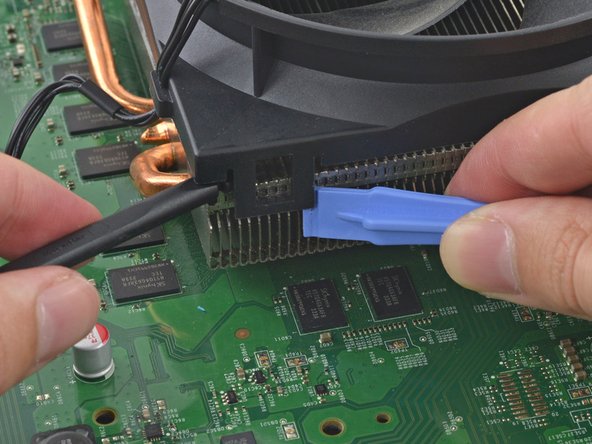

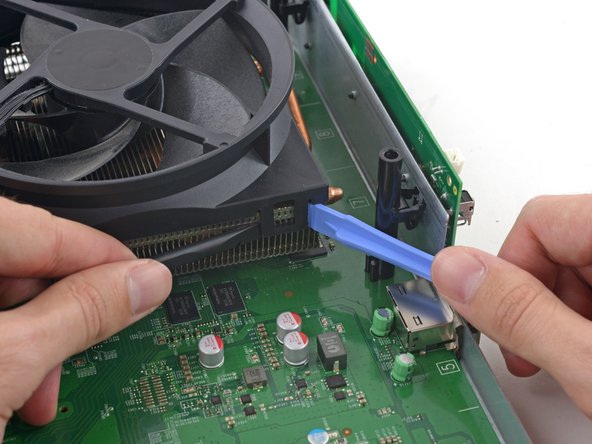

- Спаджером и пластиковой лопаткой аккуратно и равномерно выдави правую защёлку из паза радиатора.
- Не дави вниз на плату и не тяни радиатор вверх, к плате.
- 26
Шаг 26

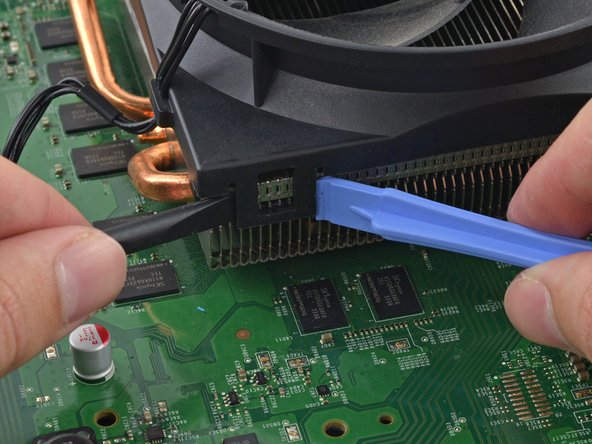

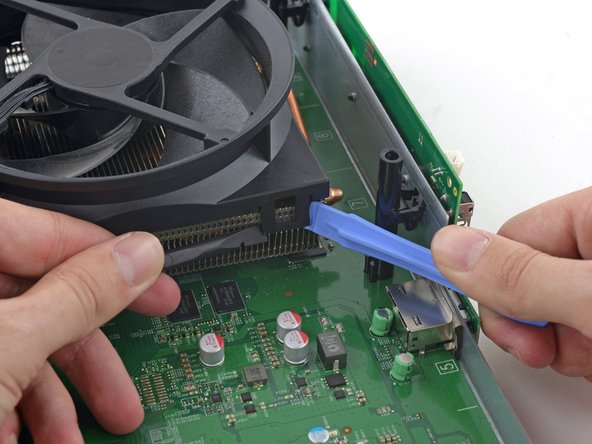

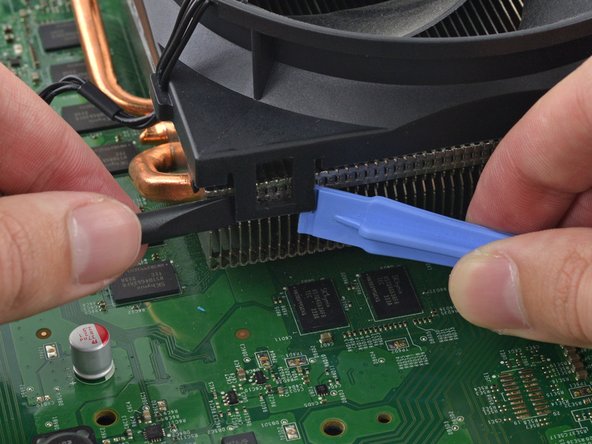

- Повтори с левой защёлкой: так же, спаджером и лопаткой, равномерно выведи её из паза радиатора.
- Когда между вентилятором и радиатором появится достаточный зазор, вставь между ними спаджер и подними, чтобы снять вентилятор.
- 27
Шаг 27

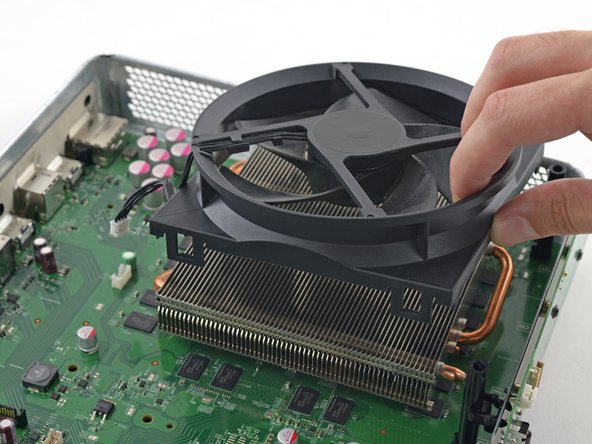

- Вставленным спаджером приподними вентилятор над радиатором.
- Сними вентилятор с радиатора.
Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
