Замена радиатора и вентилятора: Xbox One S

Сложность

Сложно

Время

15 мин

Шагов

18

Радиатор и вентилятор — разные детали, но снимаются они одинаково: на плате они закреплены вместе.

Инструменты

• Пинцет
• iFixit Opening Tool
• Отвёртка Torx Security TR10
• Спаджер (пластиковая лопатка)

Шаги

1. 1

   Шаг 1

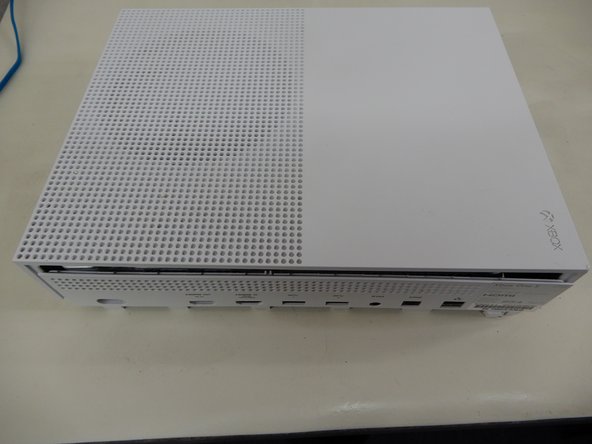

   • Переверни Xbox One S дном вверх.
2. 2

   Шаг 2

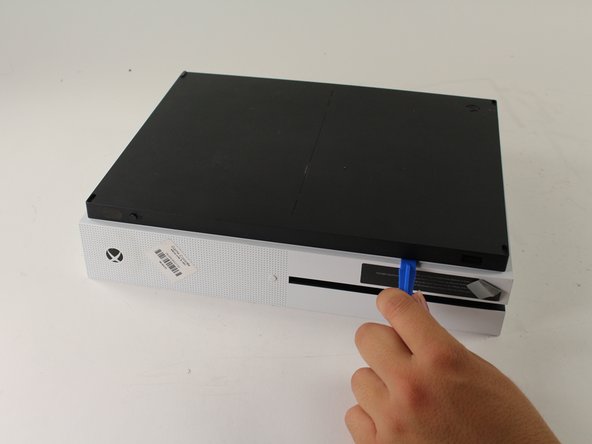

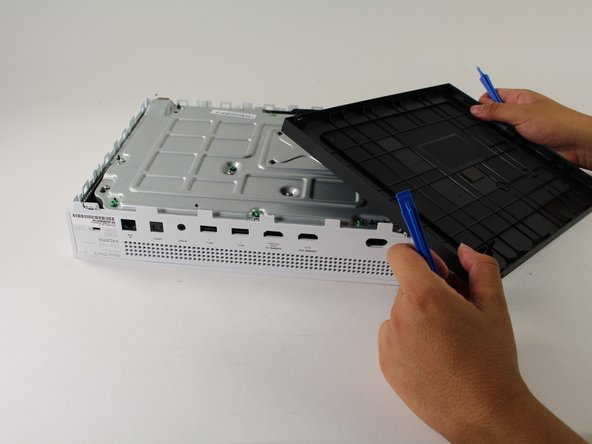

   • Начни с задней стороны корпуса, где гарантийная наклейка. Вставь пластиковую лопатку в щель между дном корпуса и решётчатой верхней стороной. Найди защёлки, которые держат корпус. Отщёлкни их лопаткой — лучше всего отводить чёрный корпус от дна.
   • Отщёлкни защёлки лопаткой — лучше всего отводить чёрный корпус от дна.
   • Когда поддеваешь корпус, раздаются щелчки. Снять дно может быть довольно трудно.
   • При снятии дна защёлки могут сломаться.
   • Советуем начинать сзади, где гарантийная наклейка. Пройди вдоль задней кромки, пока все защёлки не освободятся. Затем — каждая боковая сторона. Когда три стороны свободны, начинай с края передней стороны напротив кнопки сопряжения. Действуй осторожно и не спеши — всё должно разойтись без повреждений.
3. 3

   Шаг 3

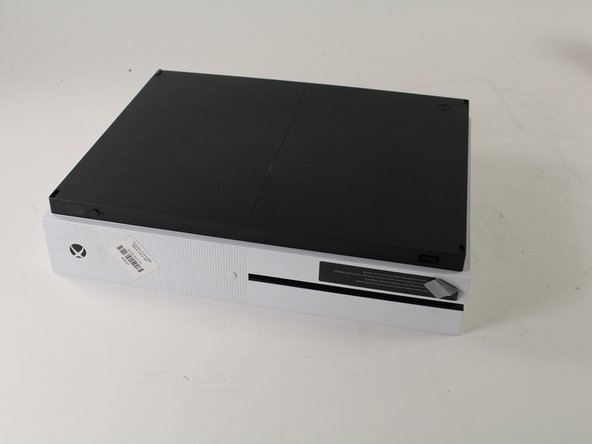

   • Когда все защёлки открыты, сними нижнюю часть корпуса.
4. 4

   Шаг 4

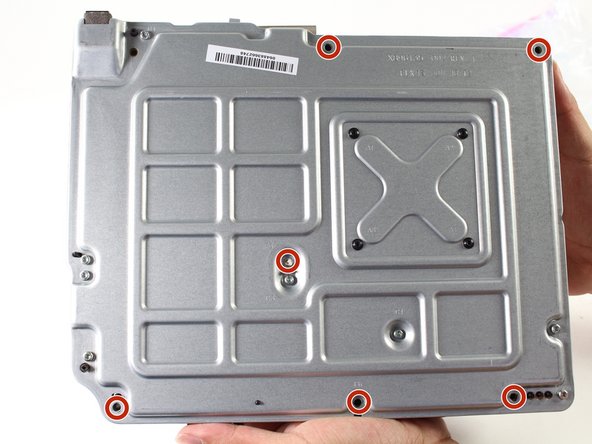

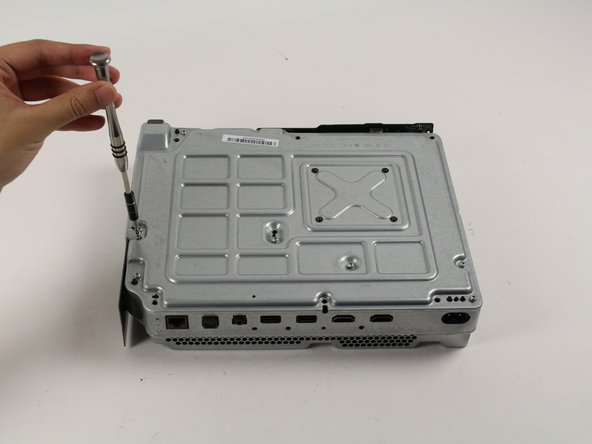

   • Отвёрткой Torx T10 выкрути шесть зелёных винтов длиной 50 мм с металлического корпуса с метками F1–F6.
5. 5

   Шаг 5

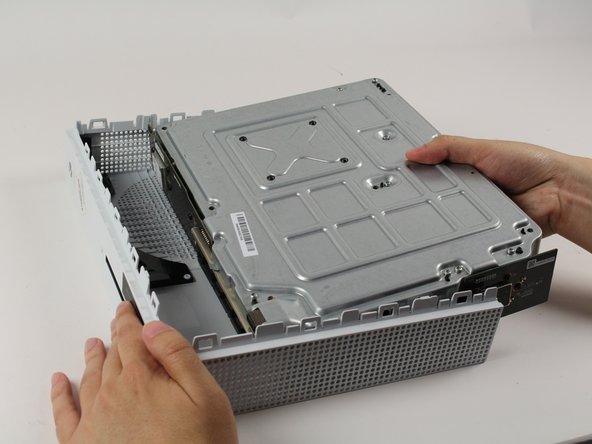

   • Аккуратно отдели внутренний корпус от белого внешнего подходящим способом.
   • Отогни белые пластиковые боковины наружу сзади, чтобы отделить их от пластиковой заглушки разъёмов.
6. 6

   Шаг 6

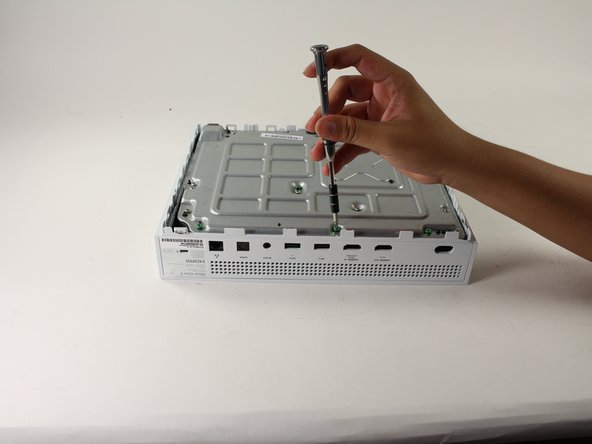

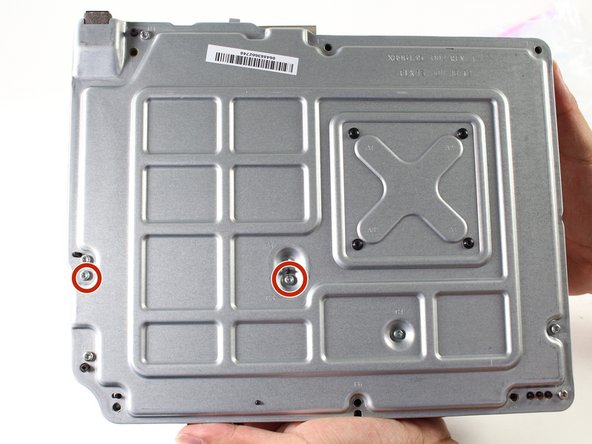

   • Чтобы заменить жёсткий диск, переверни консоль и выкрути два винта Torx T10 длиной 10 мм, C3 и C5, с задней стороны Xbox One S.
   • У некоторых моделей — C4 и C5.
   • После этого пластиковый кожух вокруг жёсткого диска можно будет отделить от консоли.
7. 7

   Шаг 7

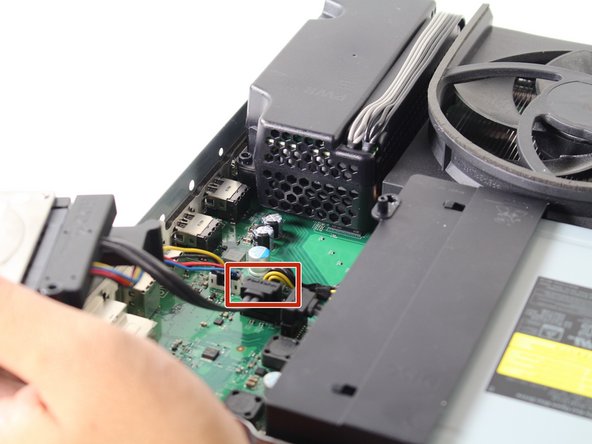

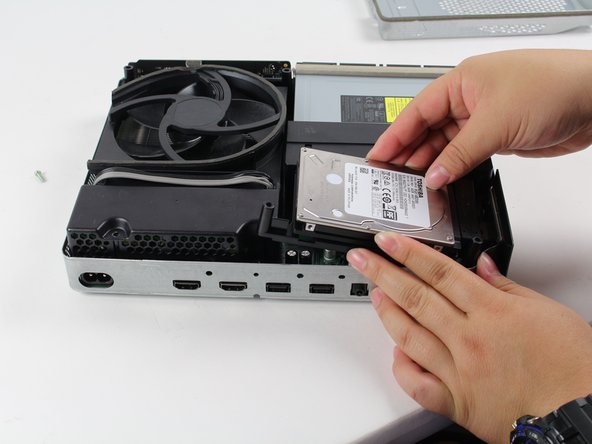

   • Аккуратно отключи жёсткий диск от платы (за две пластиковые колодки разъёмов).
8. 8

   Шаг 8


   • Чтобы снять дисковод, выкрути серебристый винт Torx T10 длиной 10 мм с меткой «C4».
9. 9

   Шаг 9

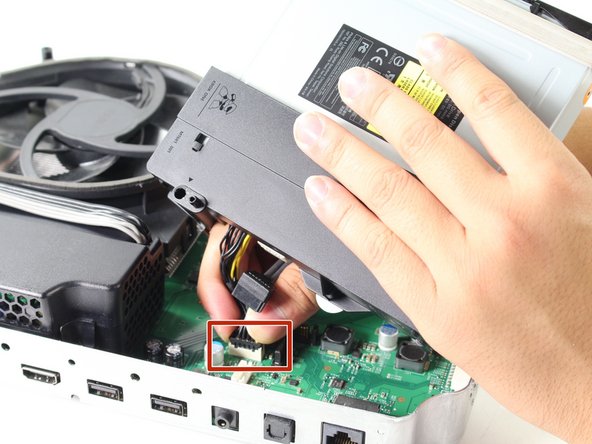

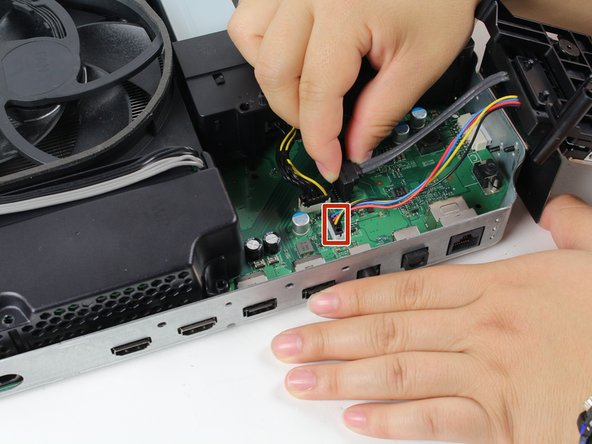

   • Слегка отодвинь дисковод от платы и отключи от неё пластиковые разъёмы.
10. 10

    Шаг 10


    • Чтобы снять плату, выкрути три серебристых винта Torx T10 длиной 10 мм с метками «C1», «C2» и «C6».
    • Выкрути четыре чёрных винта Torx T8 длиной 8 мм с метками «A1», «A2», «A3» и «A4».
11. 11

    Шаг 11


    • Найди прямоугольный серебристый зажим в противоположном углу от блока питания.
    • Сними чёрный кронштейн рядом с вентилятором.
12. 12

    Шаг 12

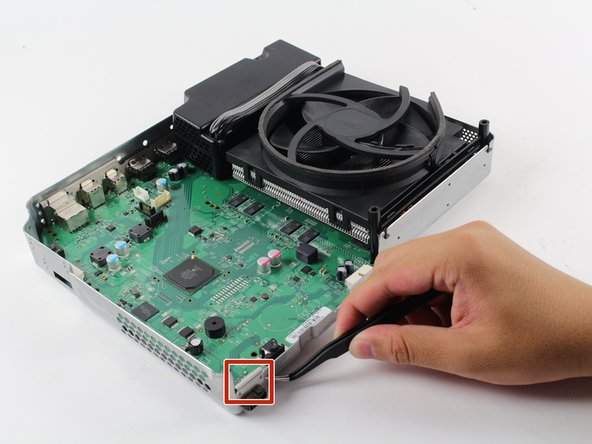

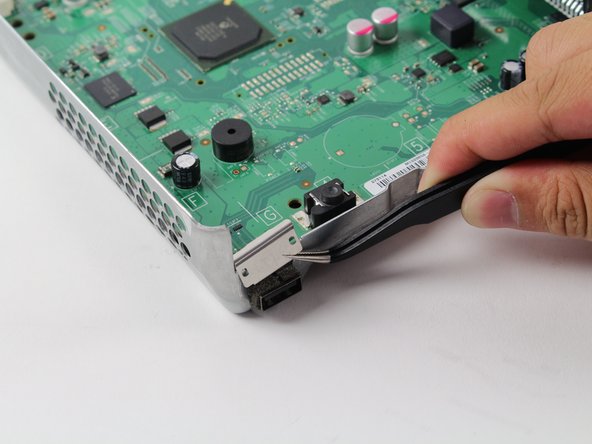

    • Возьми зажим пинцетом и потяни вверх, от серебристого корпуса. Если нужно, раскачай его, как зуб.
    • Здесь можно приложить немного усилия, чтобы снять зажим с серебристого корпуса: металл гнётся, его можно отогнуть и защёлкнуть обратно.
13. 13

    Сними антенну Wi-Fi


    • Выкрути четыре чёрных винта Torx T9 длиной 8 мм с метками «E1», «E2», «E3» и «E4».
14. 14

    Сними плату Mediatek

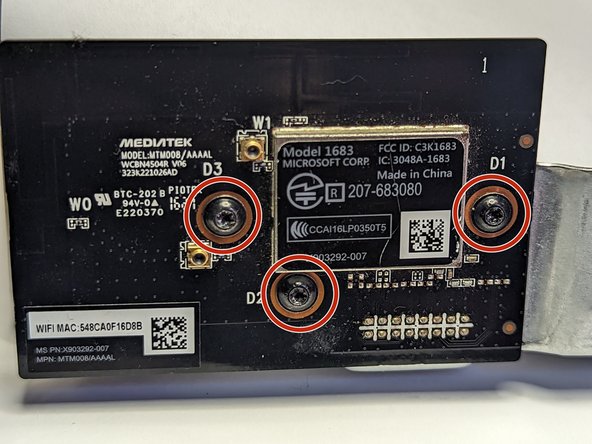

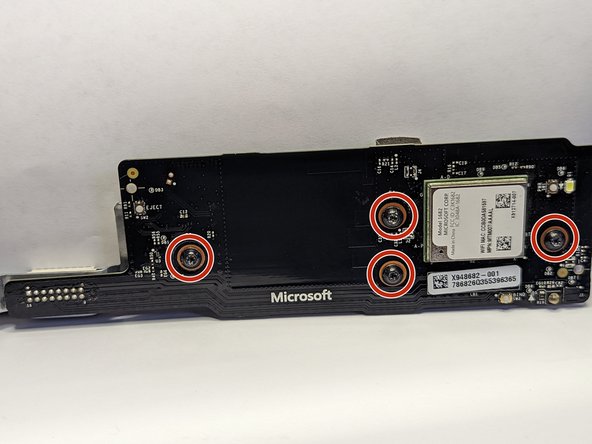

    • Выкрути три чёрных винта Torx T9 длиной 8 мм с метками «D1», «D2» и «D3», чтобы снять плату Mediatek.
15. 15

    Шаг 15

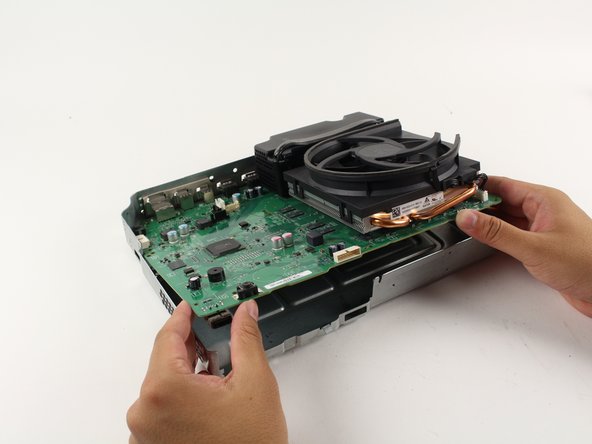

    • Когда зажим снят, аккуратно подними плату за края из металлического корпуса. Она должна выйти легко.
16. 16

    Шаг 16


    • Переверни плату обратной стороной и найди металлический кронштейн в форме X.

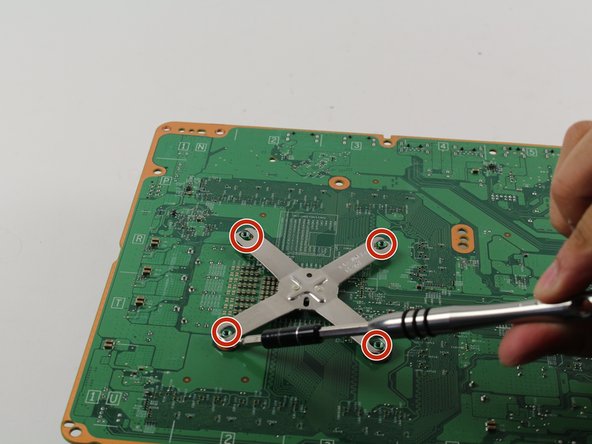

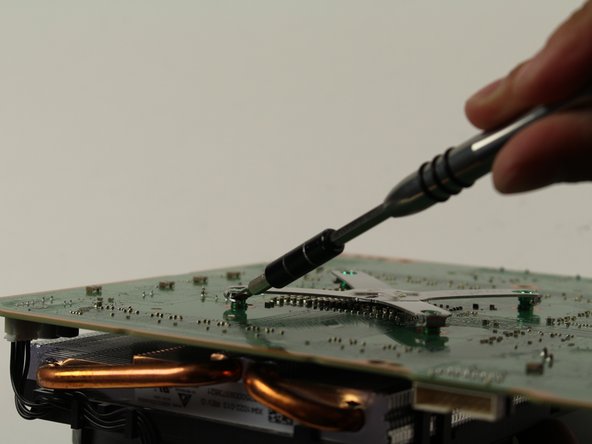

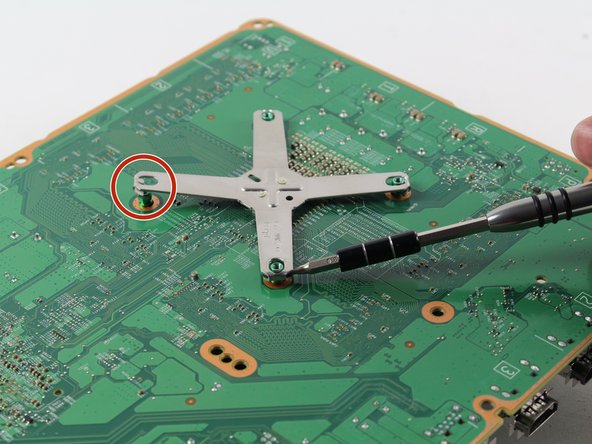

    • Спаджером или пластиковой лопаткой подцепи углы кронштейна и сними их с четырёх маленьких зелёных креплений.
    • На фото углы кронштейна поднимают отвёрткой. Пользуйся спаджером или пластиковой лопаткой, чтобы не повредить плату.
17. 17

    Шаг 17

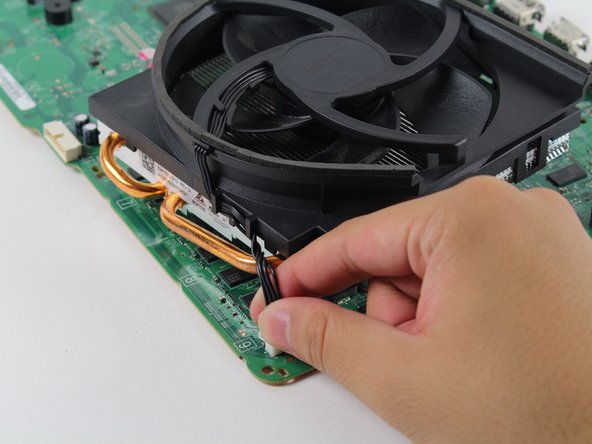

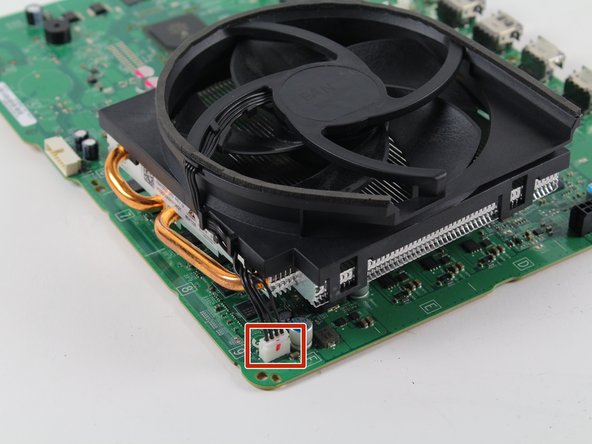

    • Отсоедини вентилятор с радиатором от платы, аккуратно потянув вверх белые пластиковые разъёмы.
18. 18

    Шаг 18

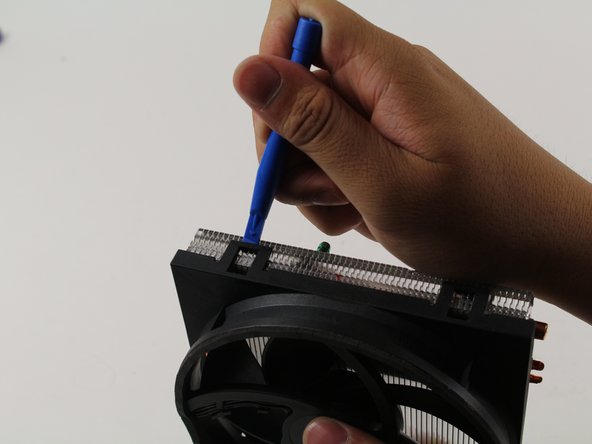

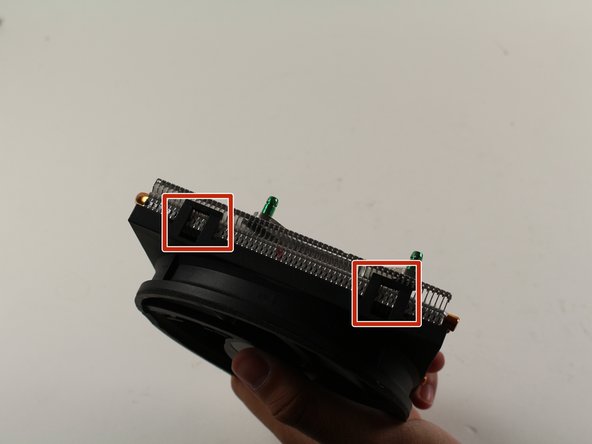

    • Когда радиатор с вентилятором сняты с платы, пластиковой лопаткой отщёлкни пластиковый вентилятор от металлического радиатора за его прямоугольные защёлки.
    • Чтобы отделить вентилятор от радиатора, может понадобиться усилие.

Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
