Прежде чем разбирать. Вскрытие может лишить гарантии — если она есть, неси консоль в сервис. Отключи все кабели и не работай на ковре: статическое электричество убивает платы. Всё делаешь на свой риск.
По этой инструкции можно заменить вентилятор Sony PlayStation 4.
Перед любым ремонтом отключи PS4 от сети.
Инструменты
- Крестовая отвёртка PH0
- Пинцет
- Спаджер (пластиковая лопатка)
- Отвёртка Torx Security TR8
Шаги
- 1

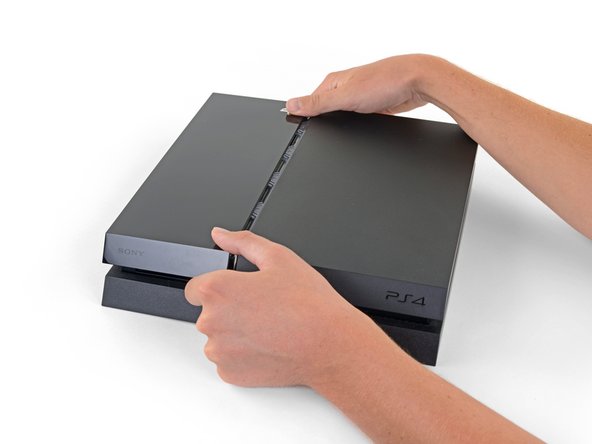

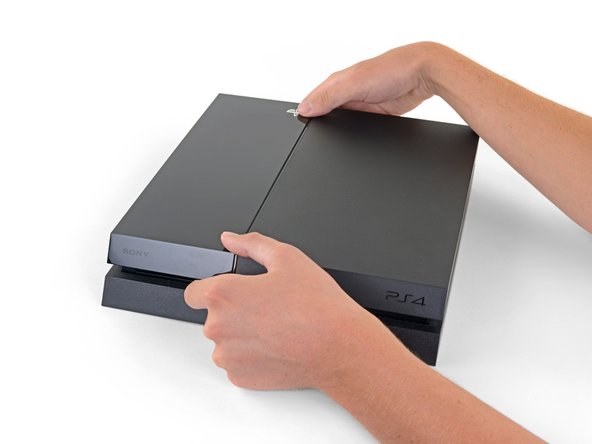

Сними крышку жёсткого диска
- Возьми PS4 двумя руками вдоль щели в верхней крышке.
- Большими пальцами надави на глянцевую часть верхней крышки, пока она не сдвинется вбок.

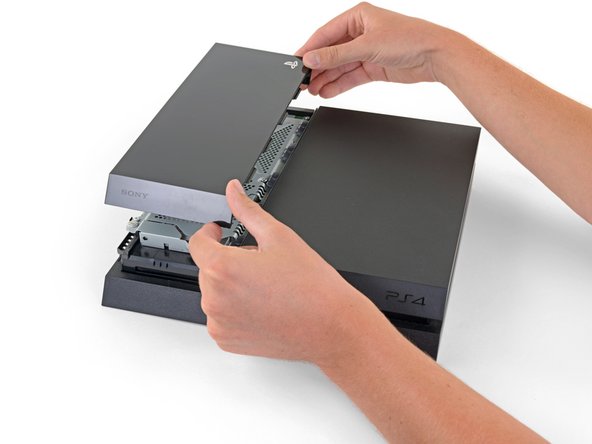

- Подними глянцевую верхнюю крышку и сдвинь назад, чтобы снять её с PS4.
- 2

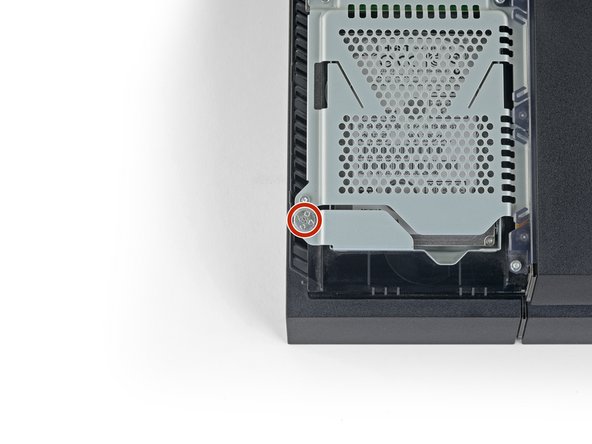

Выкрути винт крепления жёсткого диска
- Крестовой отвёрткой выкрути винт 6,5 мм, которым крепление жёсткого диска закреплено в корпусе.
- 3

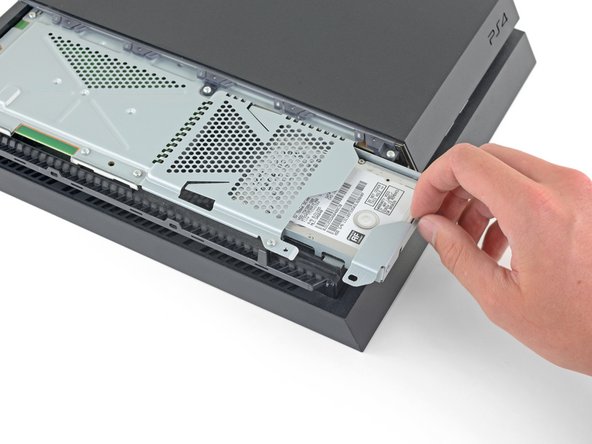

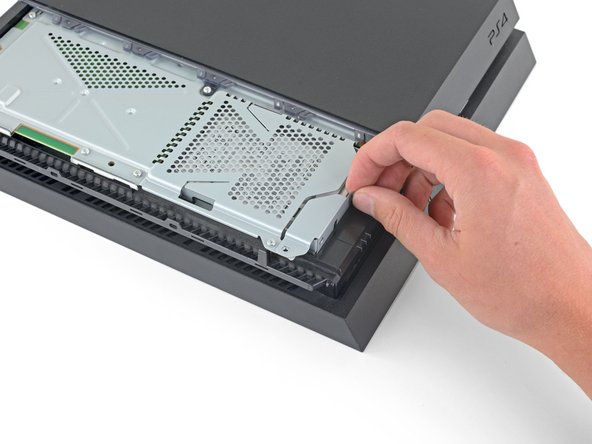

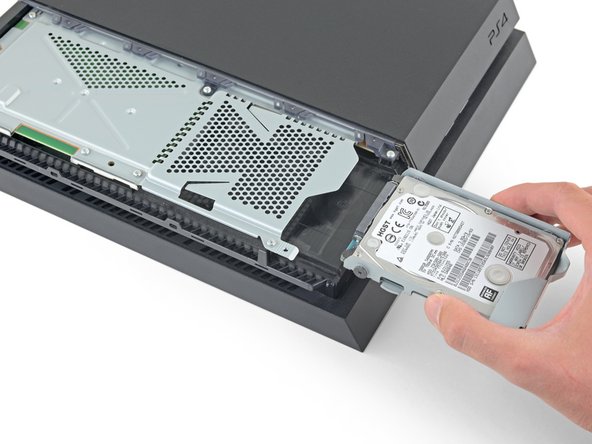

Сними крепление жёсткого диска
- Вытащи крепление жёсткого диска из корпуса.
- Не урони жёсткий диск: его внутренние детали хрупкие и боятся ударов.
- 4

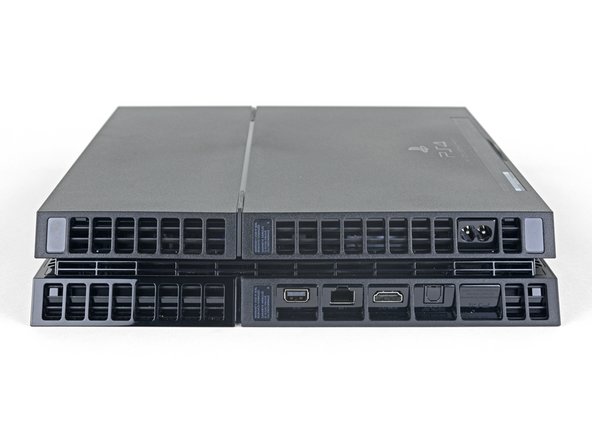

Переверни PS4
- Переверни PS4 вверх дном, задней стороной к себе.
- 5

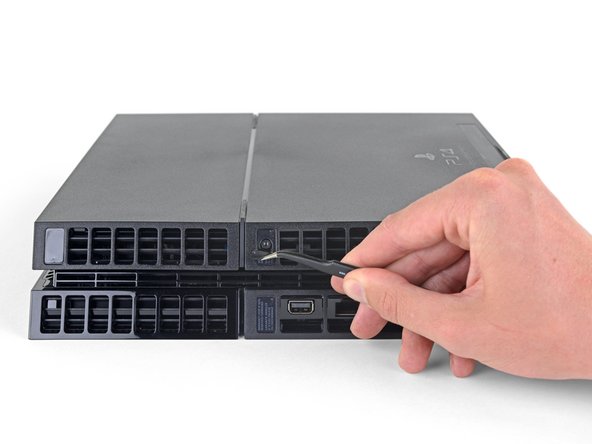

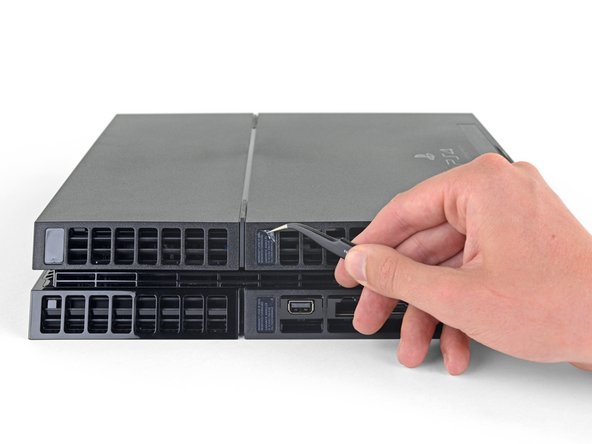

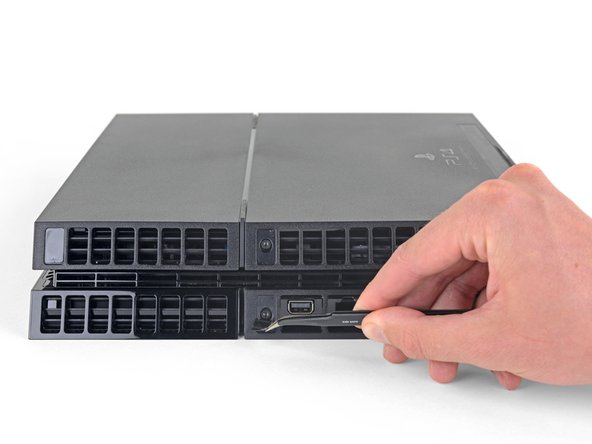

Сними гарантийные наклейки
- Пинцетом сними две наклейки в центре задней стороны PS4 — под ними два винта корпуса.
- 6

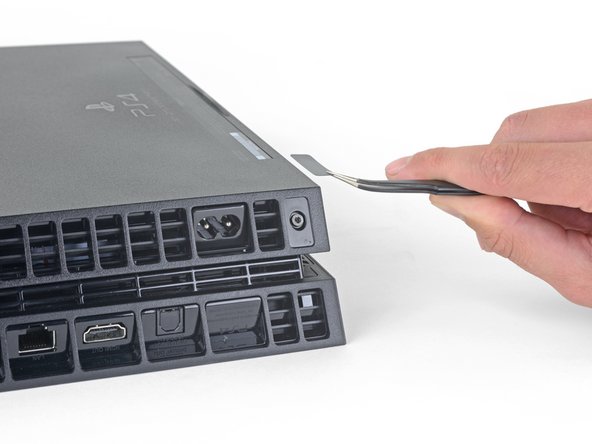

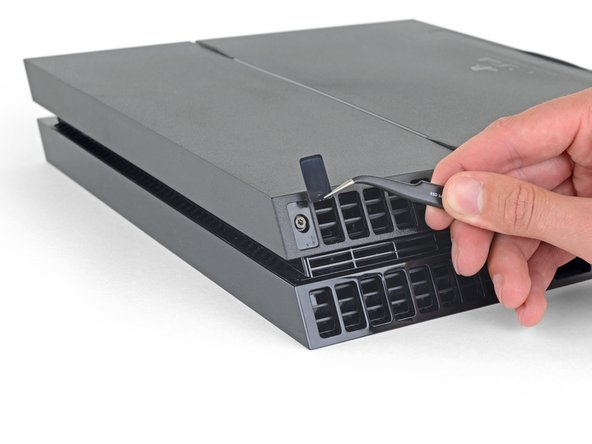

Сними пластиковые заглушки винтов
- Пинцетом аккуратно сними пластиковые заглушки по углам — под ними ещё два винта корпуса.
- 7

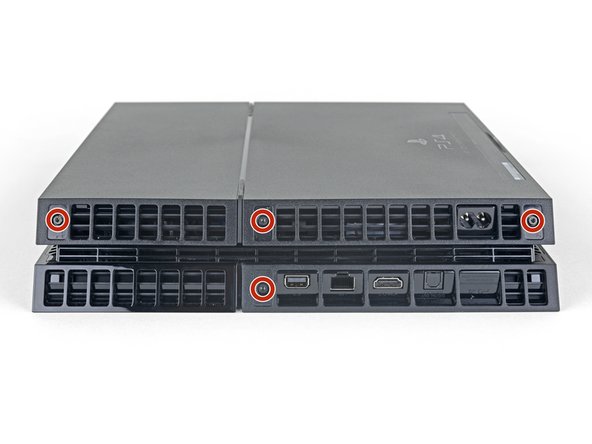

Выкрути задние винты корпуса
- Выкрути четыре винта Torx Security T8 длиной 7,2 мм на задней стороне PS4.
- 8

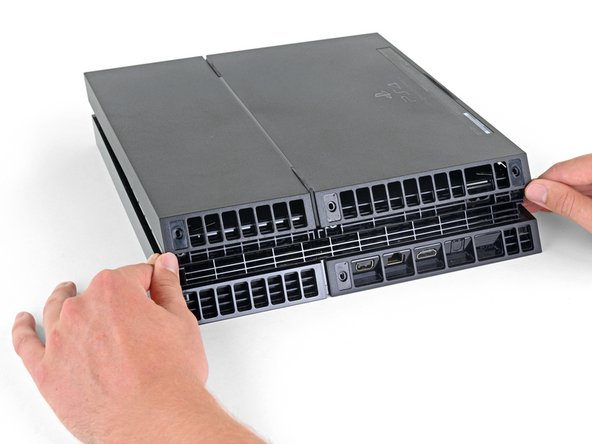

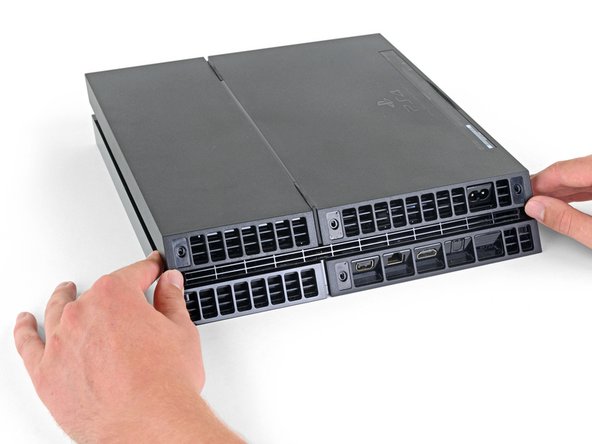

Сними нижнюю часть корпуса
- Большими пальцами подними нижнюю часть корпуса и сними её с PS4.
- Нижняя часть корпуса держится на пластиковых защёлках. Чтобы их освободить, может понадобиться заметное усилие.
- 9

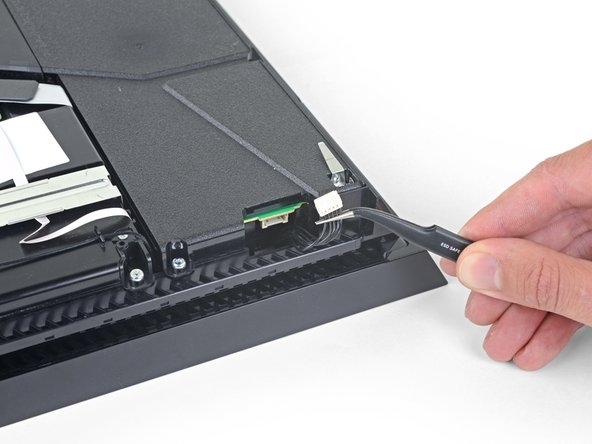

Шаг 9

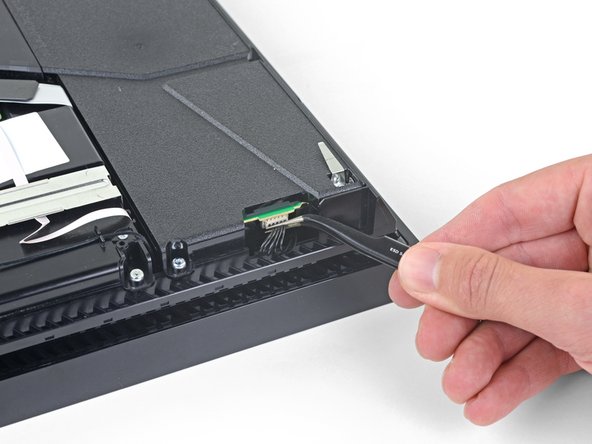

- Пинцетом вытащи кабель блока питания прямо вверх, чтобы отключить блок питания от платы.
- Если разъём сидит туго, аккуратно подцепи его спаджером.
- 10

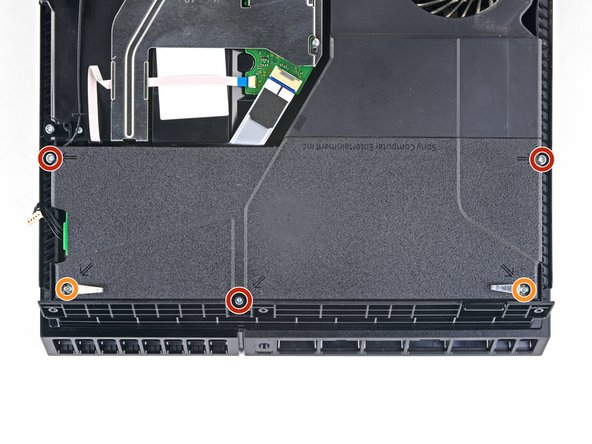

Сними блок питания
- Выкрути три винта Torx Security TR8 длиной 9,7 мм.
- Выкрути два крестовых винта длиной 41 мм с кронштейнами.
- 11

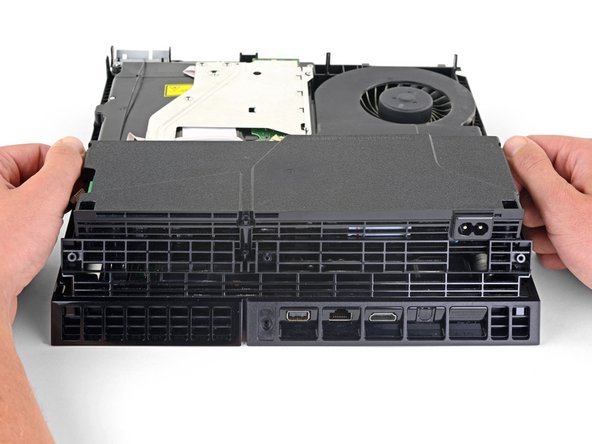

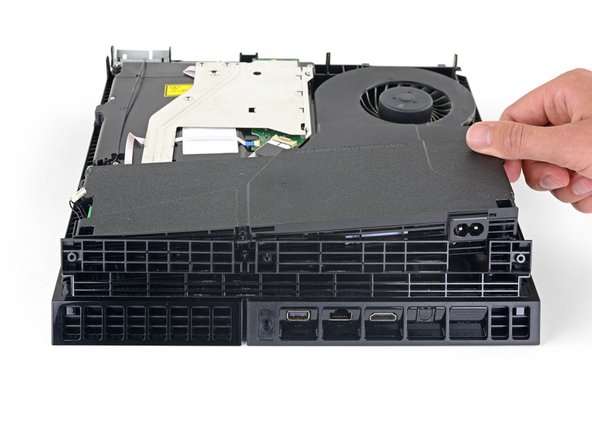

Шаг 11

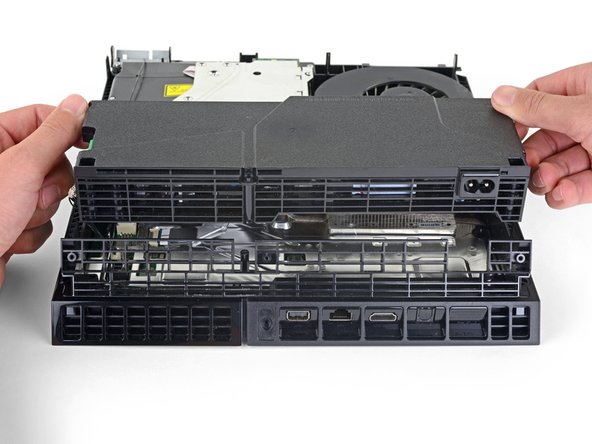

- Подними блок питания прямо вверх и вынь его из PS4.
- Блок питания крепко держится на выступах с левой стороны. Снять его может получиться не с первого раза.
- При сборке совмести выступы и вдави блок питания на место.
- 12

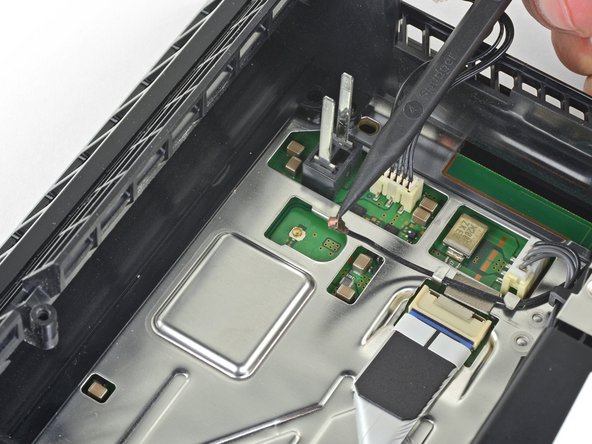

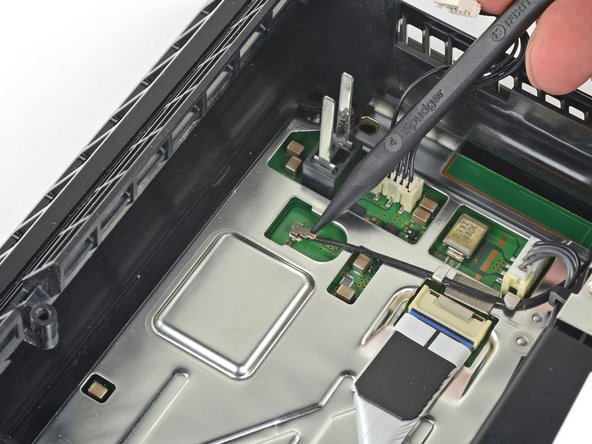

Сними антенну Wi-Fi
- Кончиком спаджера отключи кабель антенны от платы.
- 13

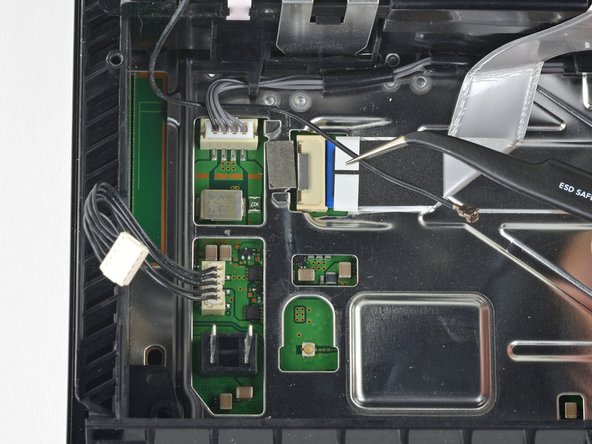

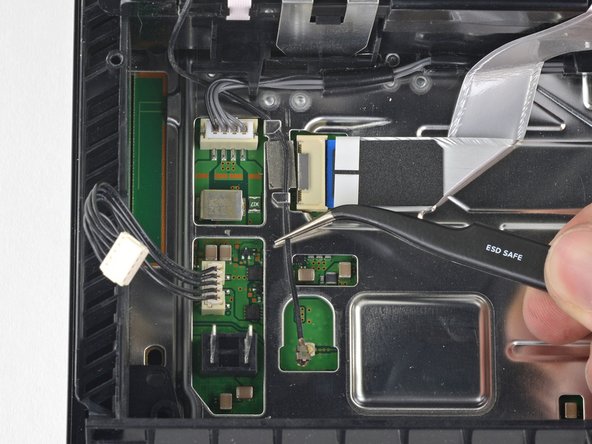

Шаг 13

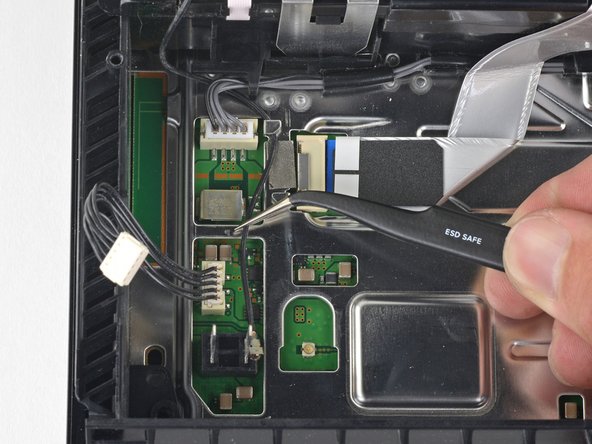

- Пинцетом или пальцами вытащи кабель антенны из направляющих.
- 14

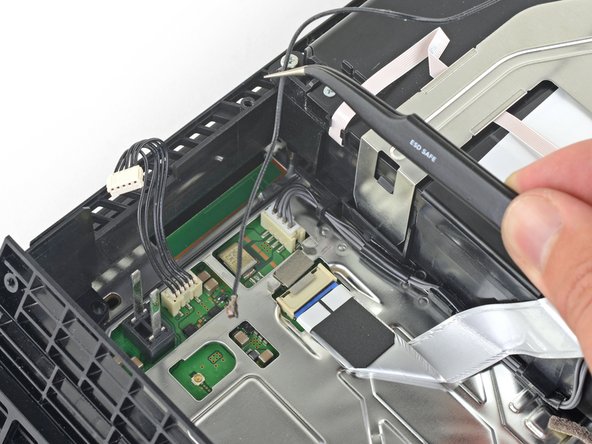

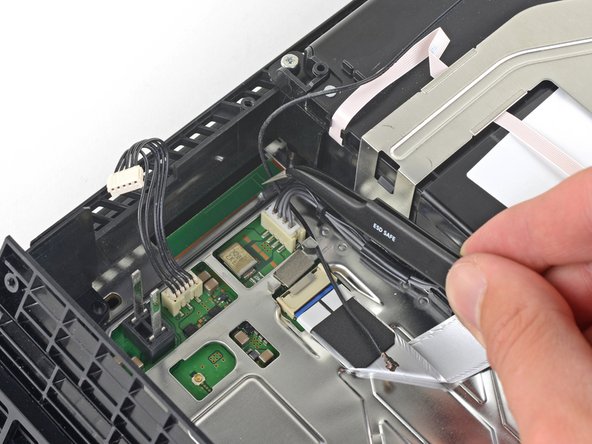

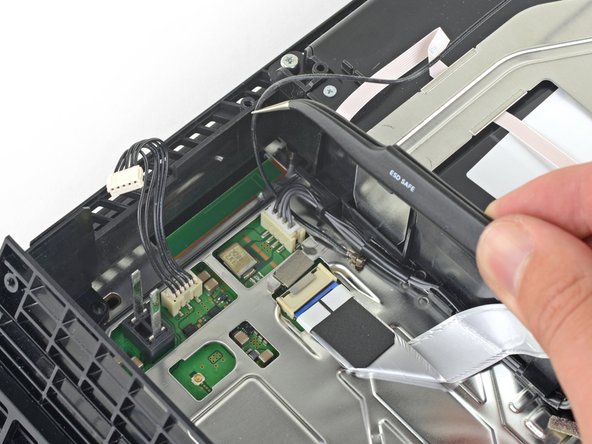

Шаг 14
- Пинцетом или пальцами вытяни кабель антенны из-под кабеля дисковода.
- 15

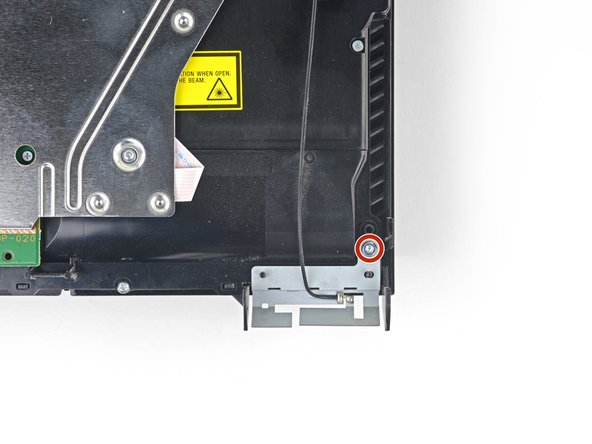

Шаг 15
- Выкрути винт Torx Security 9,7 мм, которым закреплена антенна.
- 16

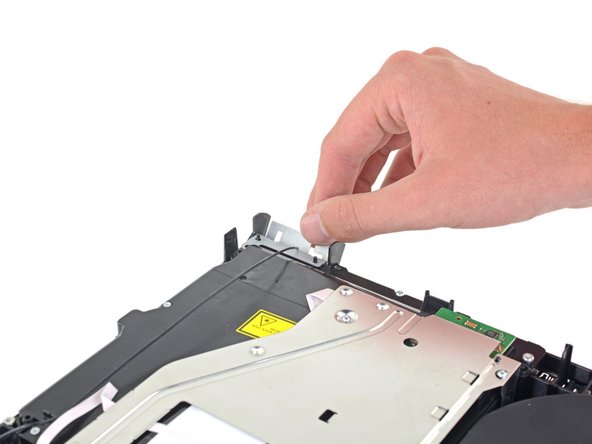

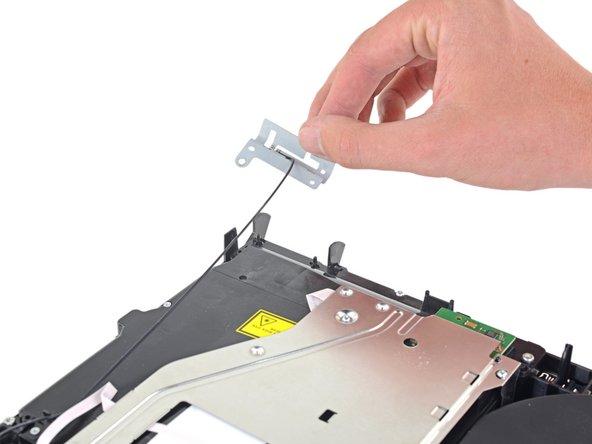

Шаг 16
- Сними антенну Wi-Fi.
- 17

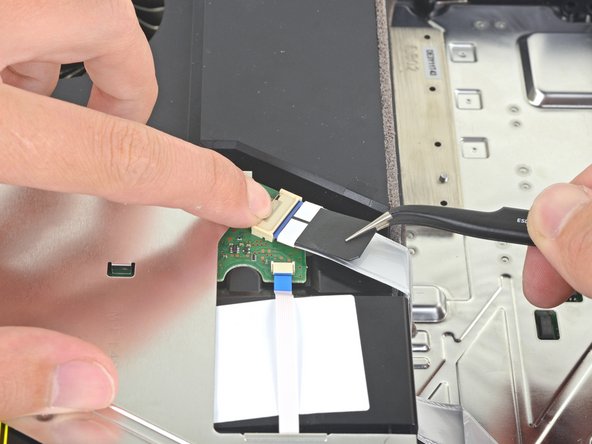

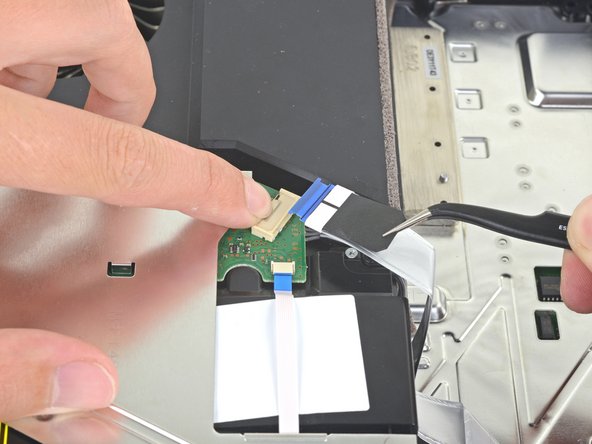

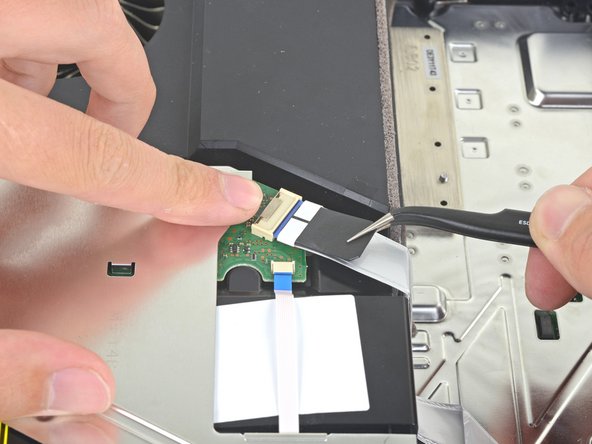

Отключи дисковод
- Ногтем нажми на металлический фиксатор шлейфа сверху дисковода.
- Пальцами или пинцетом потяни за чёрный язычок и отключи шлейф.
- При обратной установке шлейфа фиксатор нажимать не нужно: когда шлейф встанет до конца, раздастся щелчок.
- 18

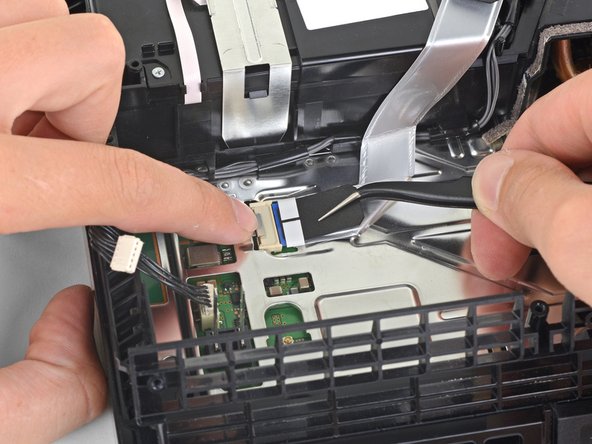

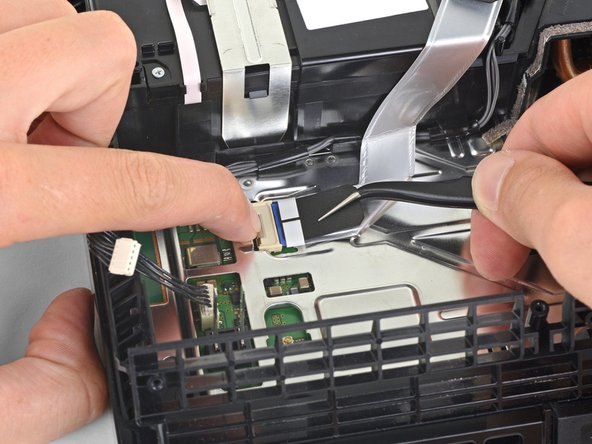

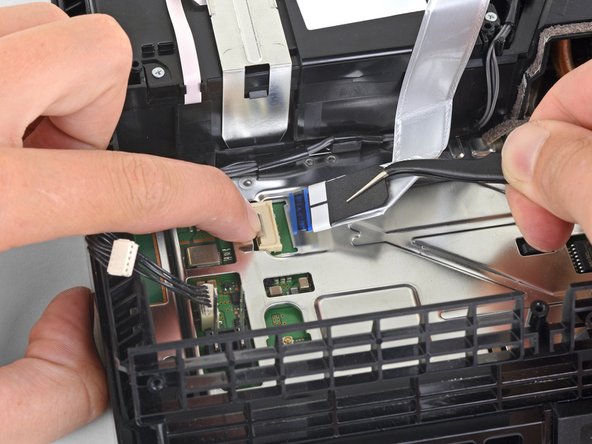

Шаг 18
- Ногтем нажми на металлический фиксатор шлейфа, подключённого к плате.
- Пальцами или пинцетом потяни за чёрный язычок и отключи шлейф.
- Отложи шлейф до сборки.
- При обратной установке шлейфа фиксатор нажимать не нужно: когда шлейф встанет до конца, раздастся щелчок.
- 19

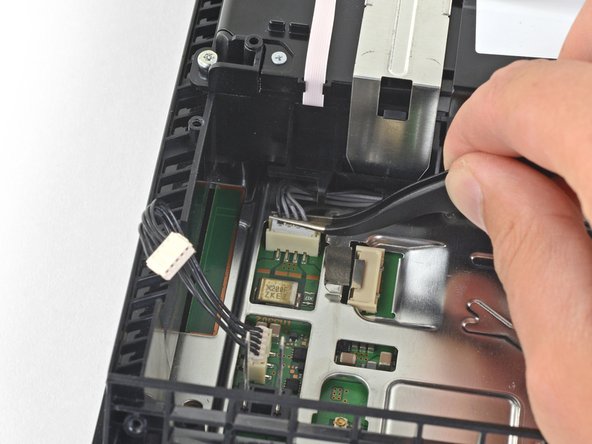

Шаг 19

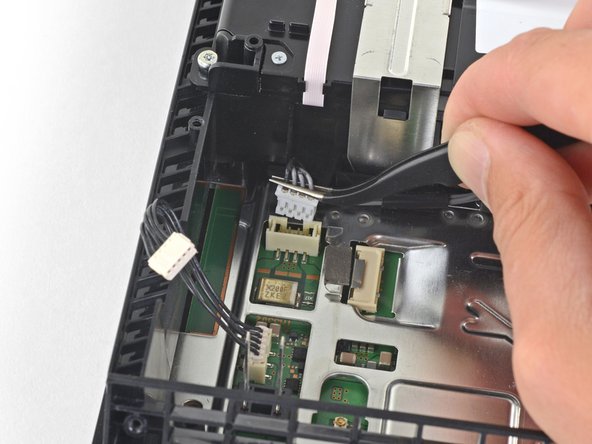

- Пальцами или пинцетом отключи кабель дисковода от платы.
- 20

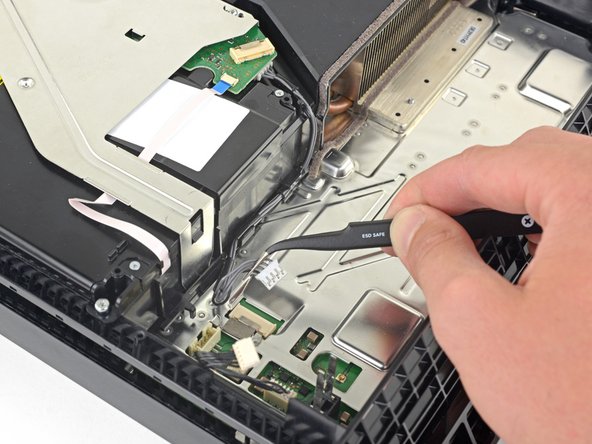

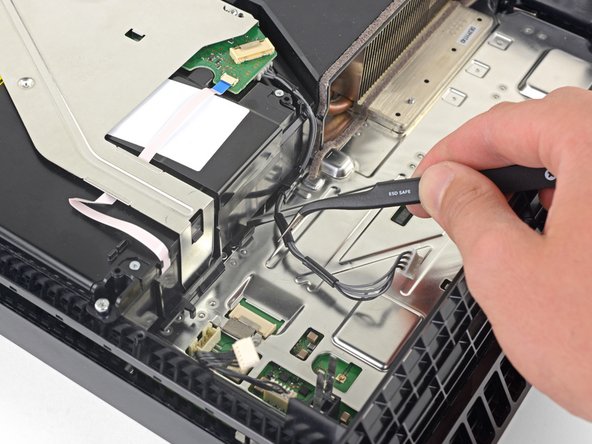

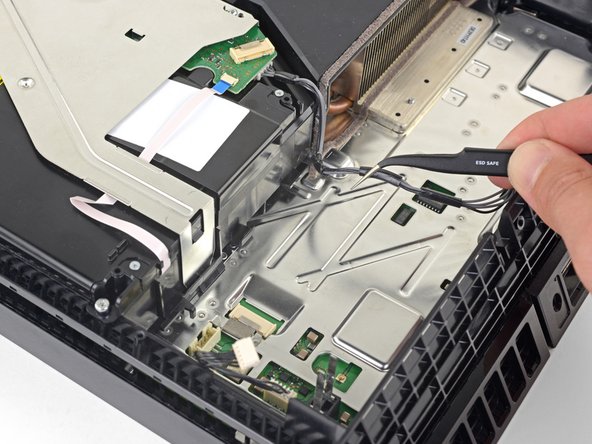

Шаг 20
- Пальцами или пинцетом вытащи кабель дисковода из направляющих, которые его держат.
- 21

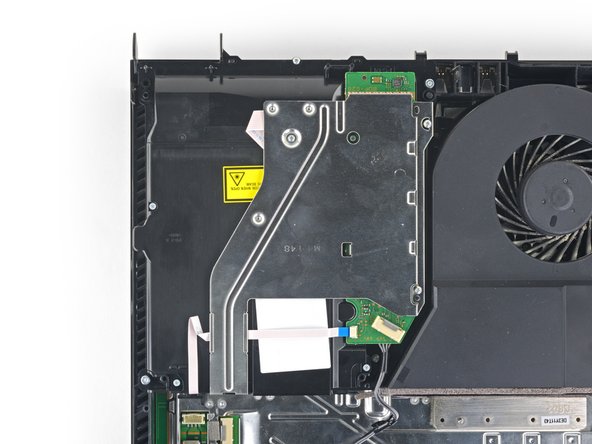

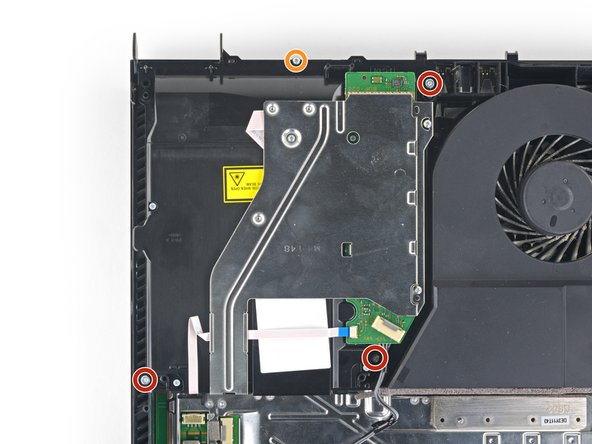

Сними дисковод
- Выкрути четыре винта крепления дисковода.
- Три винта Torx 9,7 мм
- Один крестовой винт 6,2 мм
- 22

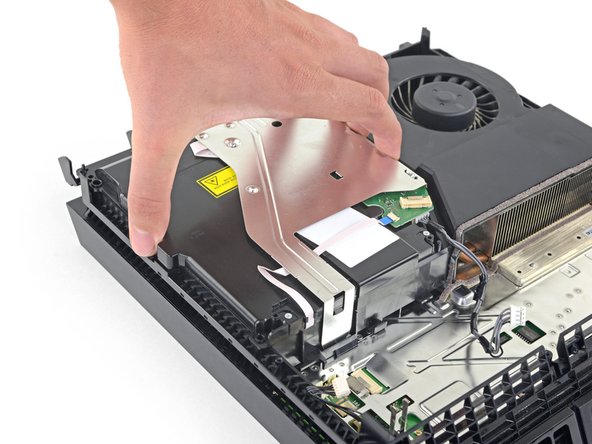

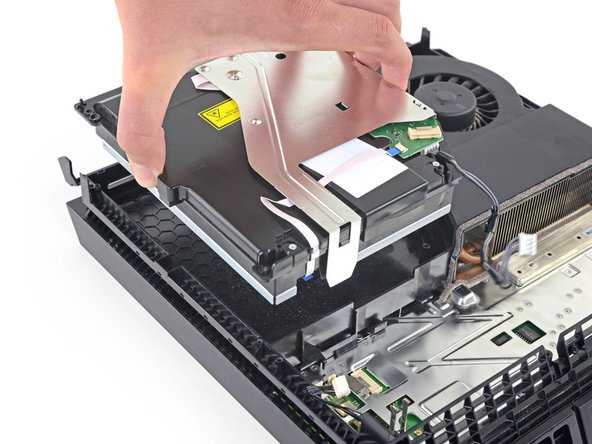

Шаг 22
- Подними дисковод прямо вверх и вынь его из PS4.
- 23

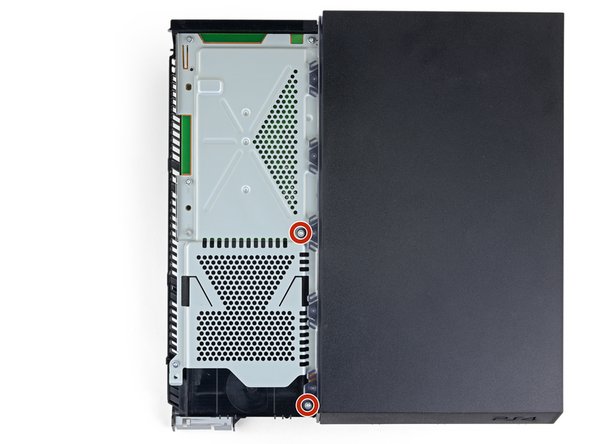

Сними верхнюю часть корпуса
- Выкрути два винта Torx 9,7 мм крепления верхней части корпуса.
- 24

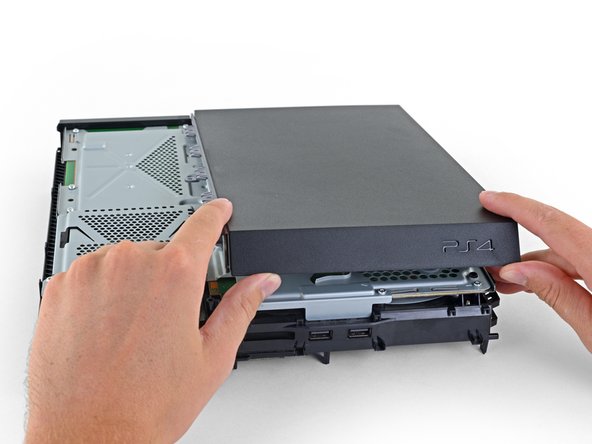

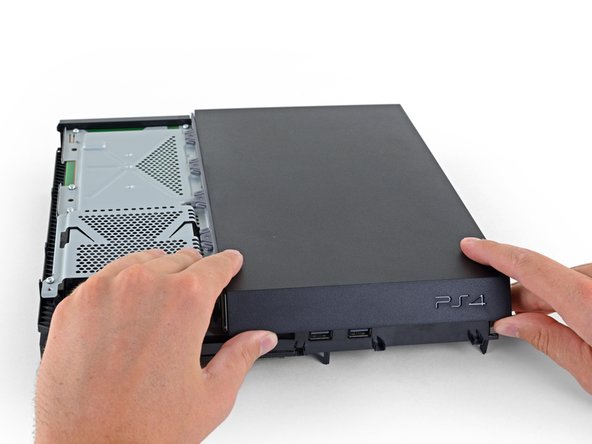

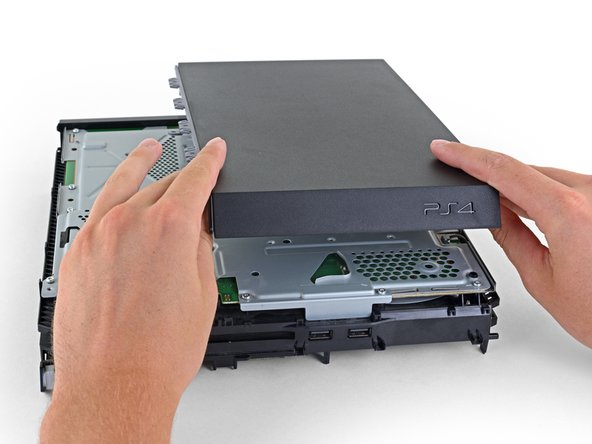

Шаг 24
- Подними верхнюю часть корпуса и сдвинь назад, чтобы снять её с PS4.
- Верхняя часть корпуса держится на пластиковых защёлках спереди. Чтобы их разъединить, понадобится заметное усилие.
- 25

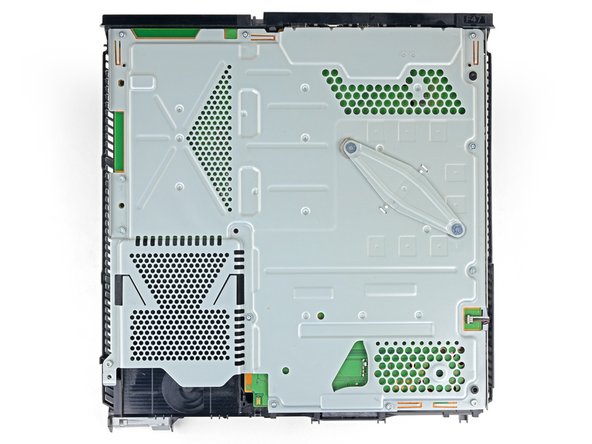

Сними верхний экран
- Выкрути двенадцать винтов Torx 9,7 мм крепления верхнего металлического экрана.
- 26

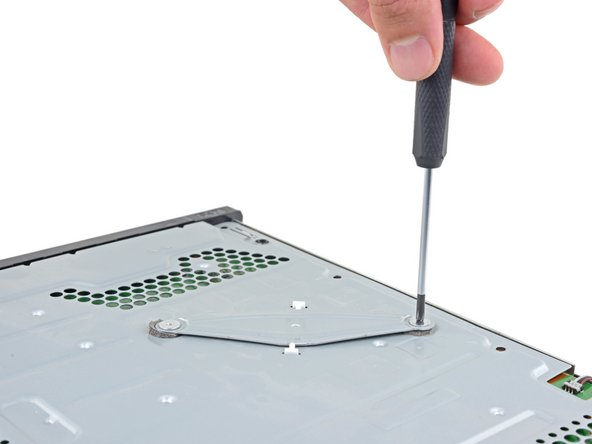

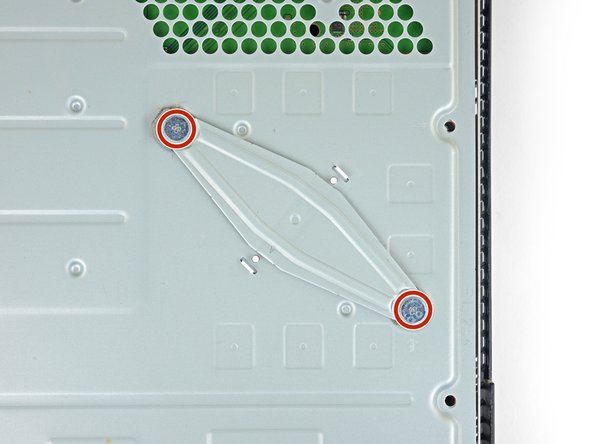

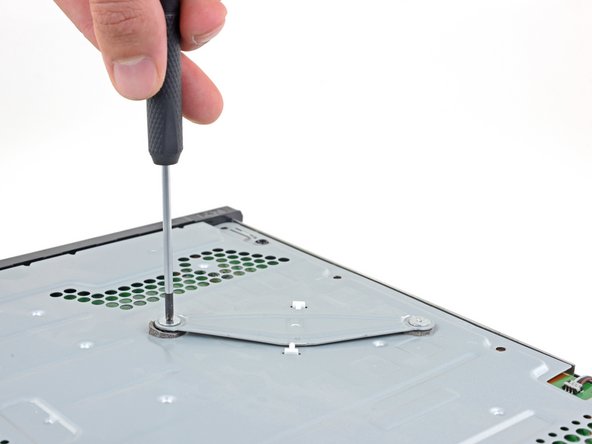

Шаг 26
- Здесь показано, как правильно открутить прижимную пластину.
- Выкрути два крестовых винта 15,6 мм.
- Откручивай прижимную пластину постепенно: поворачивай каждый винт на пол-оборота.
- Чередуй винты, чтобы давление на пластину оставалось равномерным.
- Не выкручивай один винт полностью раньше другого — так можно повредить процессор.
- 27

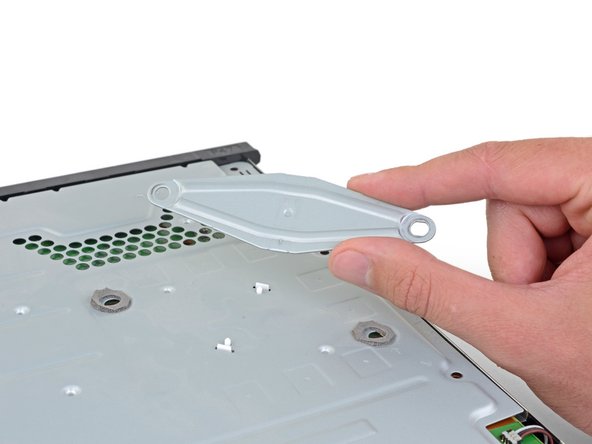

Шаг 27
- Сними прижимную пластину.
- 28

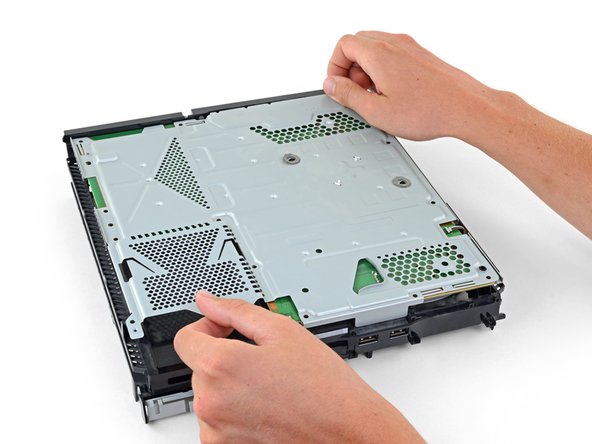

Шаг 28

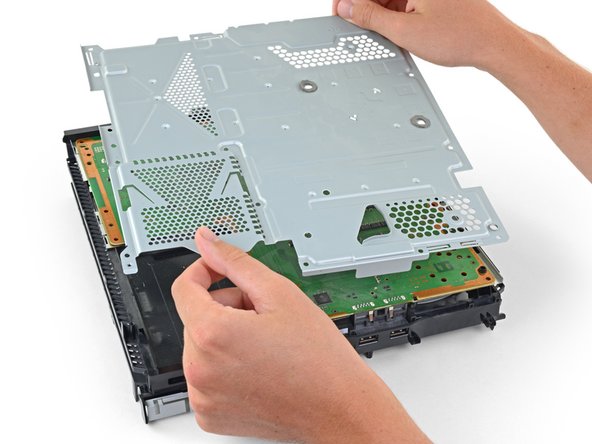

- Сними верхний экран.
- 29

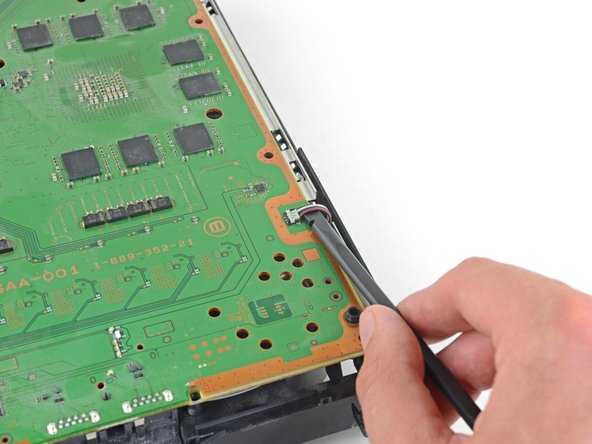

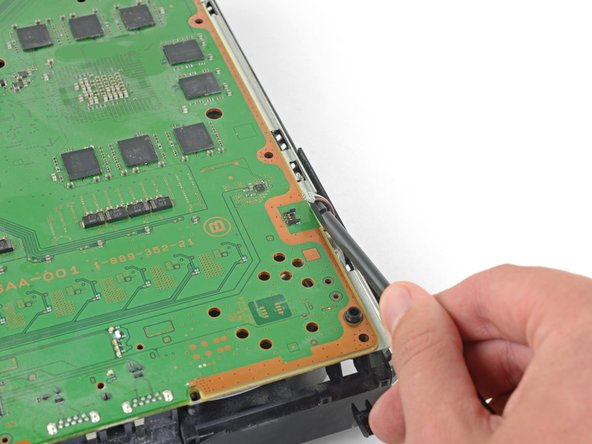

Сними плату
- Вставь плоский конец спаджера между кабелем вентилятора и платой.
- Поверни спаджер, чтобы поднять разъём прямо вверх и отключить его от платы.
- 30

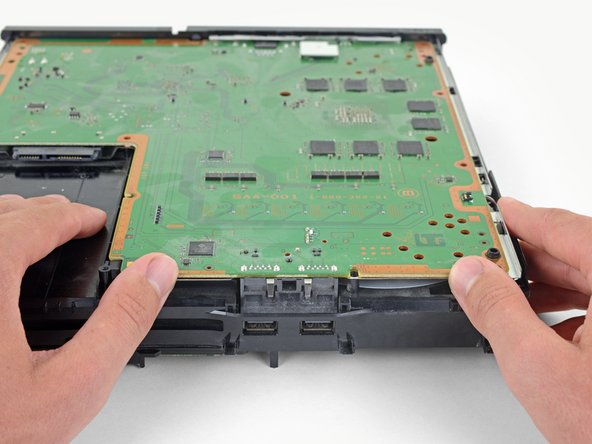

Шаг 30

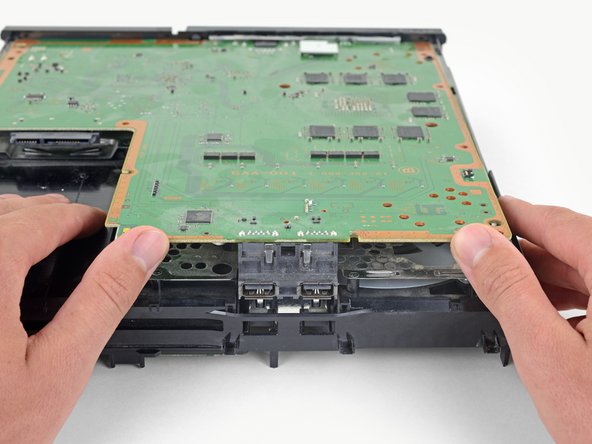

- Возьмись за край платы со стороны передней панели PS4.
- Поднимай плату, пока разъёмы USB не выйдут из корпуса.
- 31

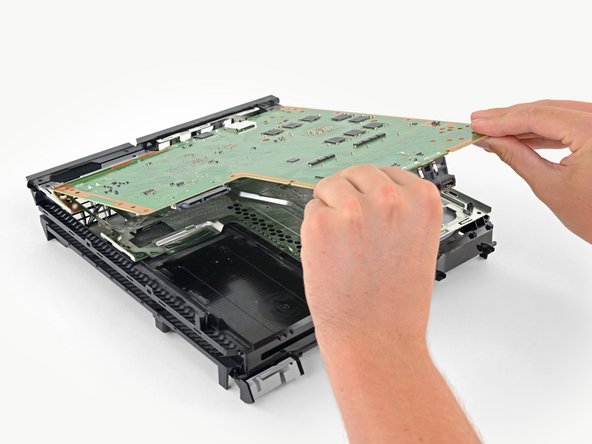

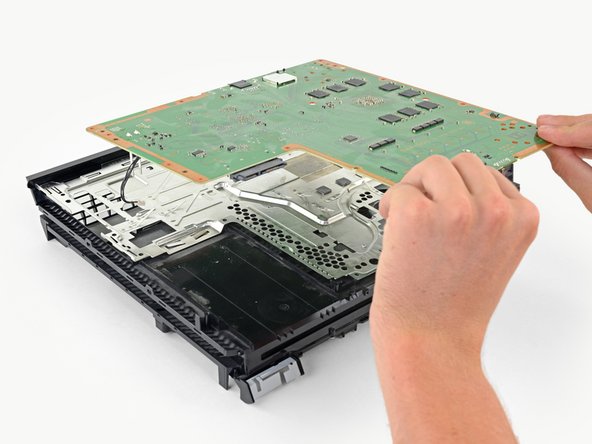

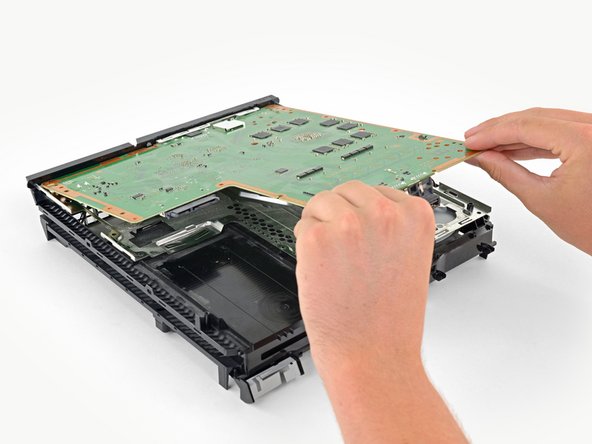

Шаг 31
- Вынь плату из PS4.
- Перед установкой платы нанеси на процессор новый слой термопасты по этой инструкции.
- Если неправильно нанести новую термопасту, PS4 будет перегреваться.
- Сначала вставь плату стороной с разъёмами, потом опусти другую сторону.
- 32

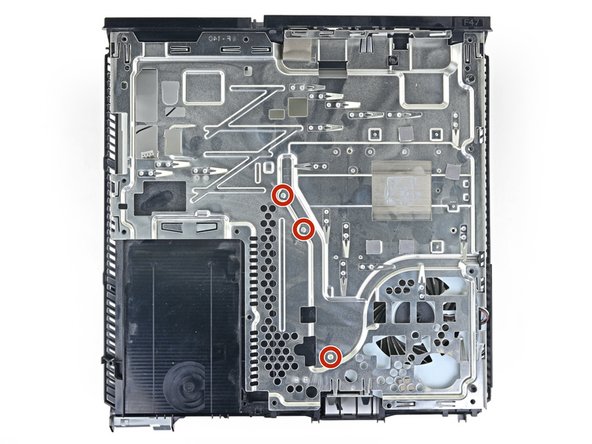

Сними нижний экран
- Выкрути три крестовых винта 6,2 мм нижнего экрана.
- 33

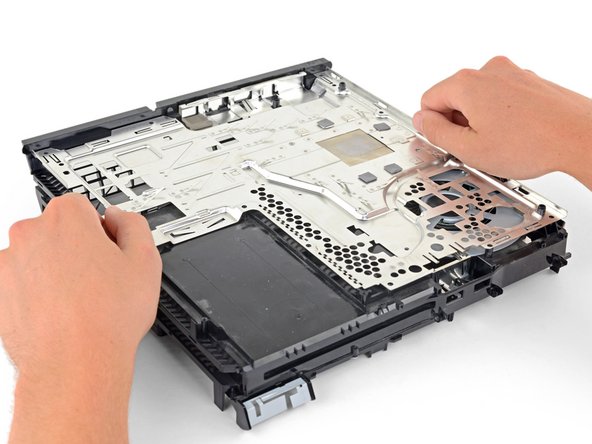

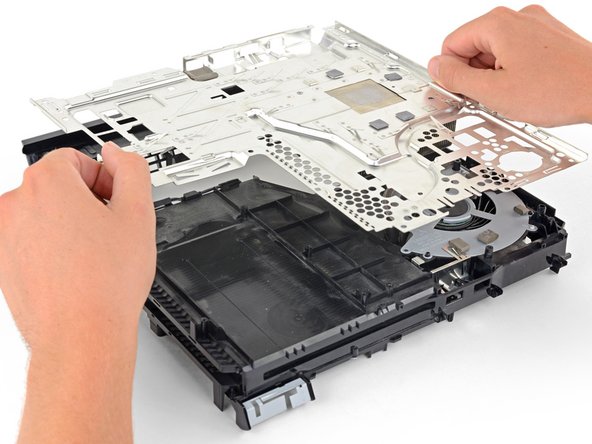

Шаг 33
- Подними нижний экран вместе с радиатором прямо вверх и вынь из PS4.
- 34

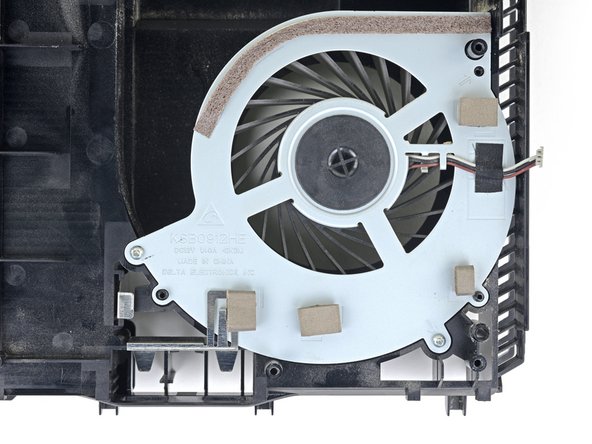

Сними вентилятор
- Выкрути два крестовых винта 6,2 мм вентилятора.
- 35

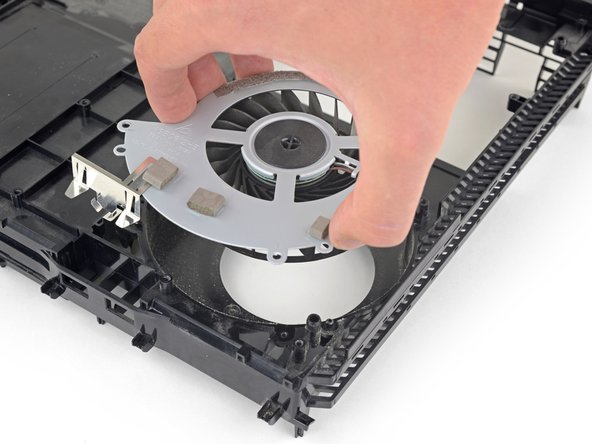

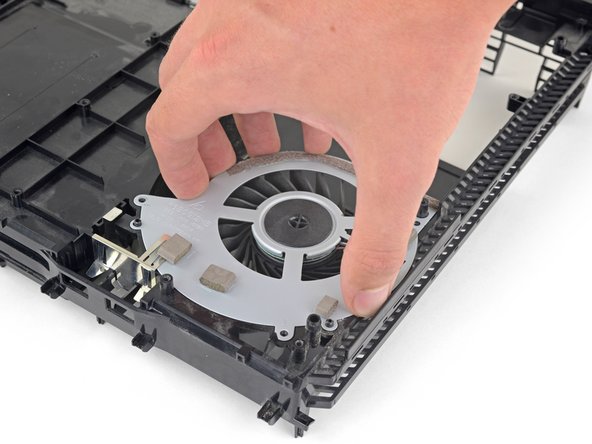

Шаг 35
- Подними вентилятор прямо вверх и вынь из корпуса PS4.
- 36

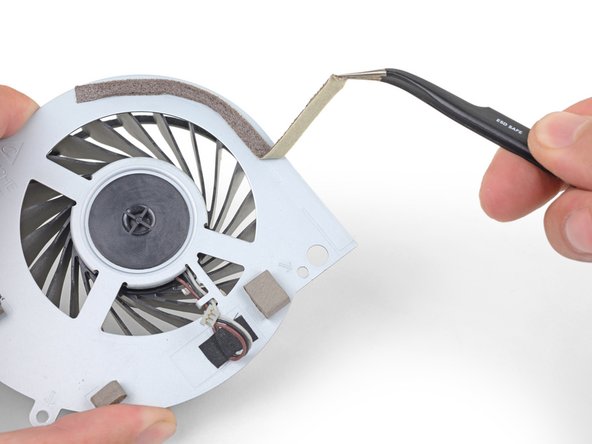

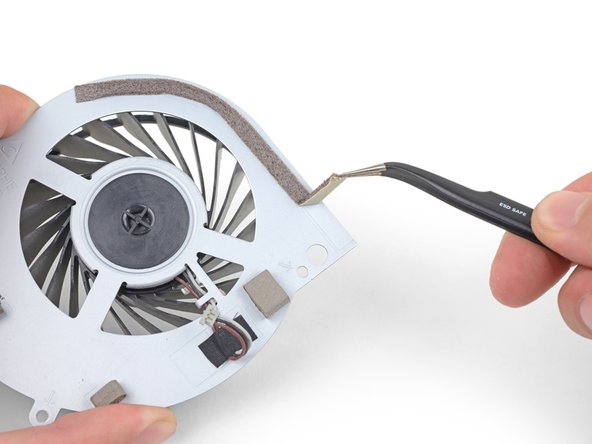

Шаг 36

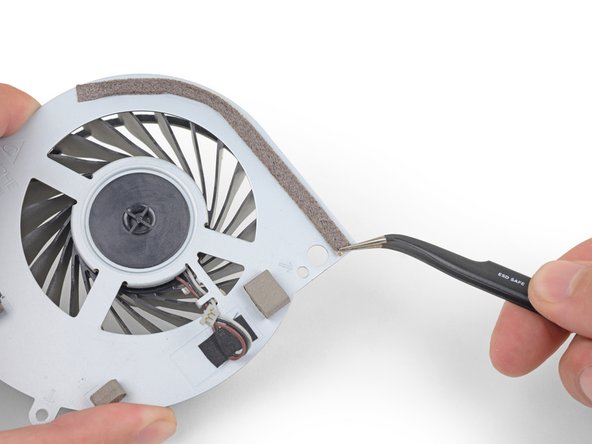

- Пинцетом аккуратно сними с вентилятора полоску поролонового уплотнителя.
- Наклей поролоновую полоску на новый вентилятор на то же место.
- 37

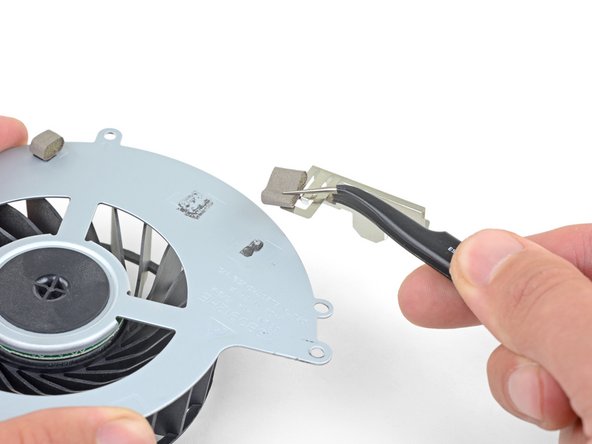

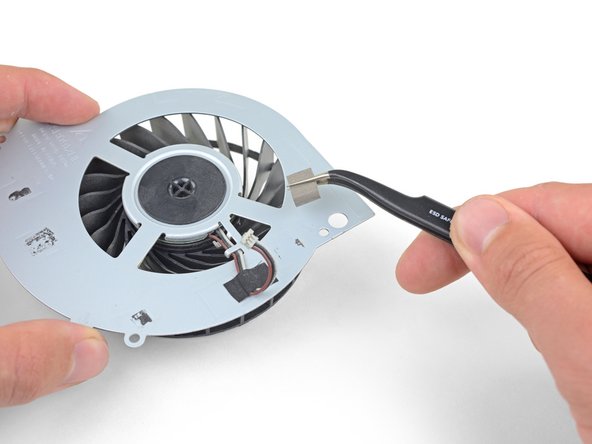

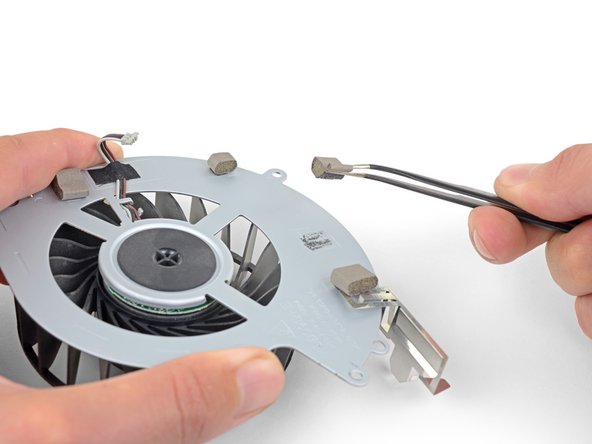

Шаг 37
- Сними с вентилятора поролоновые прокладки.
- Если нужно, размягчи клей феном или строительным феном.
- Наклей их на новый вентилятор на те же места — ориентируйся по следам клея на старом вентиляторе.
- 38

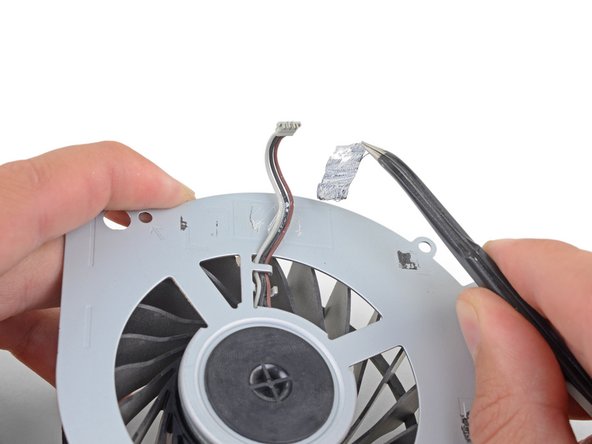

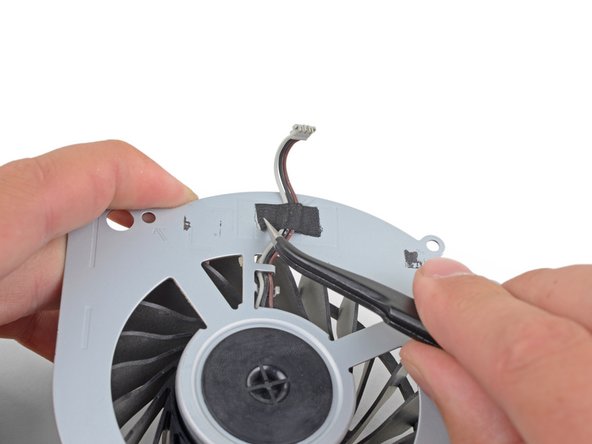

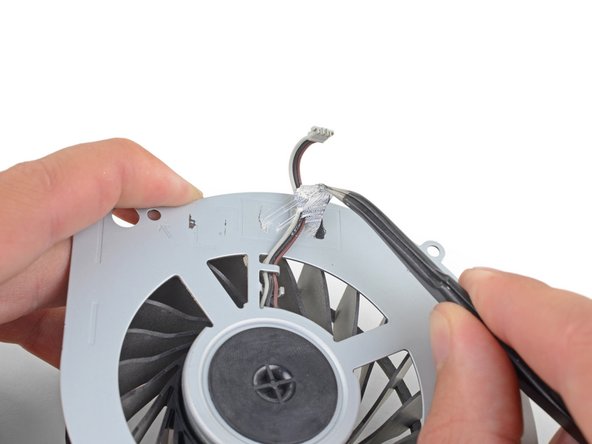

Шаг 38
- Сними клейкую полоску, которой закреплён кабель вентилятора.
- Наклей клейкую полоску на новый вентилятор, закрепив кабель на том же месте.
Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
