Прежде чем разбирать. Вскрытие может лишить гарантии — если она есть, неси консоль в сервис. Отключи все кабели и не работай на ковре: статическое электричество убивает платы. Всё делаешь на свой риск.
Здесь показано, как заменить термопасту внутри PS4. Термопаста — серебристый состав, который наносят на процессор, чтобы передавать тепло системе охлаждения. В любой технике термопасту стоит менять раз в пару лет: она высыхает.
В PS4 термопаста находится прямо под радиатором, а в радиаторе как раз скапливается больше всего пыли. Если почистить радиатор и заменить термопасту, PS4 будет работать как новая. Моей PS4 около шести лет, и после всей процедуры она перестала перегреваться и стала тихой, как мышь. Нужно только уметь закручивать и выкручивать винты. Это несложно, но долго, так что выбери свободный день.
Видео к инструкции (YouTube, на английском)
Инструменты
- Пинцет
- Спаджер (пластиковая лопатка)
- Крестовая отвёртка PH0
- Сжатый воздух
- Отвёртка Torx Security TR8
Шаги
- 1
Сними крышку жёсткого диска
- Возьми PS4 двумя руками вдоль щели в верхней крышке.
- Большими пальцами надави на глянцевую часть верхней крышки, пока она не сдвинется вбок.
- Подними глянцевую верхнюю крышку и сдвинь назад, чтобы снять её с PS4.
- 2
Выкрути винт крепления жёсткого диска
- Крестовой отвёрткой выкрути винт 6,5 мм, которым крепление жёсткого диска закреплено в корпусе.
- 3
Сними крепление жёсткого диска
- Вытащи крепление жёсткого диска из корпуса.
- Не урони жёсткий диск: его внутренние детали хрупкие и боятся ударов.
- 4
Переверни PS4
- Переверни PS4 вверх дном, задней стороной к себе.
- 5
Сними гарантийные наклейки
- Пинцетом сними две наклейки в центре задней стороны PS4 — под ними два винта корпуса.
- 6
Сними пластиковые заглушки винтов
- Пинцетом аккуратно сними пластиковые заглушки по углам — под ними ещё два винта корпуса.
- 7
Выкрути задние винты корпуса
- Выкрути четыре винта Torx Security T8 длиной 7,2 мм на задней стороне PS4.
- 8
Сними нижнюю часть корпуса
- Большими пальцами подними нижнюю часть корпуса и сними её с PS4.
- Нижняя часть корпуса держится на пластиковых защёлках. Чтобы их освободить, может понадобиться заметное усилие.
- 9
Шаг 9
- Пинцетом вытащи кабель блока питания прямо вверх, чтобы отключить блок питания от платы.
- Если разъём сидит туго, аккуратно подцепи его спаджером.
- 10
Сними блок питания
- Выкрути три винта Torx Security TR8 длиной 9,7 мм.
- Выкрути два крестовых винта длиной 41 мм с кронштейнами.
- 11
Шаг 11
- Подними блок питания прямо вверх и вынь его из PS4.
- Блок питания крепко держится на выступах с левой стороны. Снять его может получиться не с первого раза.
- При сборке совмести выступы и вдави блок питания на место.
- 12
Сними антенну Wi-Fi
- Кончиком спаджера отключи кабель антенны от платы.
- 13
Шаг 13
- Пинцетом или пальцами вытащи кабель антенны из направляющих.
- 14
Шаг 14
- Пинцетом или пальцами вытяни кабель антенны из-под кабеля дисковода.
- 15
Шаг 15
- Выкрути винт Torx Security 9,7 мм, которым закреплена антенна.
- 16
Шаг 16
- Сними антенну Wi-Fi.
- 17
Отключи дисковод
- Ногтем нажми на металлический фиксатор шлейфа сверху дисковода.
- Пальцами или пинцетом потяни за чёрный язычок и отключи шлейф.
- При обратной установке шлейфа фиксатор нажимать не нужно: когда шлейф встанет до конца, раздастся щелчок.
- 18
Шаг 18
- Ногтем нажми на металлический фиксатор шлейфа, подключённого к плате.
- Пальцами или пинцетом потяни за чёрный язычок и отключи шлейф.
- Отложи шлейф до сборки.
- При обратной установке шлейфа фиксатор нажимать не нужно: когда шлейф встанет до конца, раздастся щелчок.
- 19
Шаг 19
- Пальцами или пинцетом отключи кабель дисковода от платы.
- 20
Шаг 20
- Пальцами или пинцетом вытащи кабель дисковода из направляющих, которые его держат.
- 21
Сними дисковод
- Выкрути четыре винта крепления дисковода.
- Три винта Torx 9,7 мм
- Один крестовой винт 6,2 мм
- 22
Шаг 22
- Подними дисковод прямо вверх и вынь его из PS4.
- 23
Сними верхнюю часть корпуса
- Выкрути два винта Torx 9,7 мм крепления верхней части корпуса.
- 24
Шаг 24
- Подними верхнюю часть корпуса и сдвинь назад, чтобы снять её с PS4.
- Верхняя часть корпуса держится на пластиковых защёлках спереди. Чтобы их разъединить, понадобится заметное усилие.
- 25
Сними верхний экран
- Выкрути двенадцать винтов Torx 9,7 мм крепления верхнего металлического экрана.
- 26
Шаг 26
- Здесь показано, как правильно открутить прижимную пластину.
- Выкрути два крестовых винта 15,6 мм.
- Откручивай прижимную пластину постепенно: поворачивай каждый винт на пол-оборота.
- Чередуй винты, чтобы давление на пластину оставалось равномерным.
- Не выкручивай один винт полностью раньше другого — так можно повредить процессор.
- 27
Шаг 27
- Сними прижимную пластину.
- 28
Шаг 28
- Сними верхний экран.
- 29
Сними плату
- Вставь плоский конец спаджера между кабелем вентилятора и платой.
- Поверни спаджер, чтобы поднять разъём прямо вверх и отключить его от платы.
- 30
Шаг 30
- Возьмись за край платы со стороны передней панели PS4.
- Поднимай плату, пока разъёмы USB не выйдут из корпуса.
- 31
Шаг 31
- Вынь плату из PS4.
- Перед установкой платы нанеси на процессор новый слой термопасты по этой инструкции.
- Если неправильно нанести новую термопасту, PS4 будет перегреваться.
- Сначала вставь плату стороной с разъёмами, потом опусти другую сторону.
- 32
Удали старую термопасту

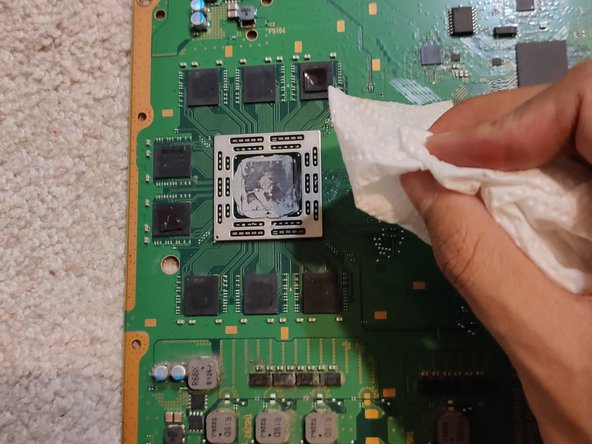

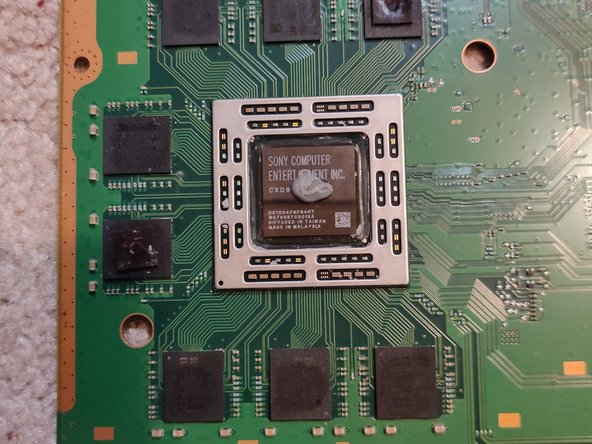

- Бумажной салфеткой сотри старую термопасту. Возьми новую термопасту и нанеси немного в центр детали.

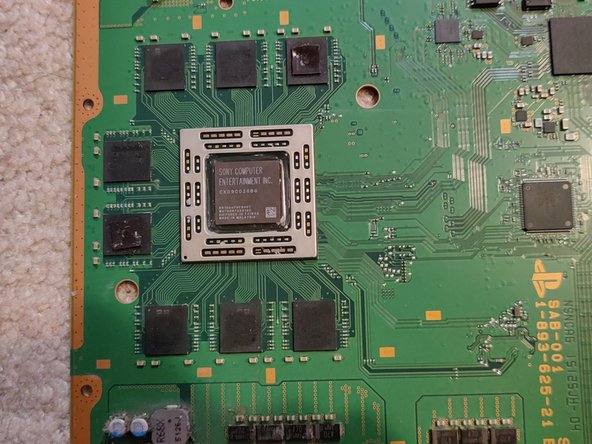

- Очисти термопасту с обеих поверхностей.
Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
