Снятие и замена вентилятора: PlayStation 4 Slim

Сложность

Средне

Время

25–35 мин

Шагов

25

По этой инструкции можно снять и заменить систему охлаждения PS4 Slim.

Инструменты

• Отвёртка Torx Security TR8
• Metal Spudger
• Phillips #1 Screwdriver
• Пинцет
• iFixit Opening Tool
• Phillips #00 Screwdriver

Шаги

1. 1

   Нижняя крышка

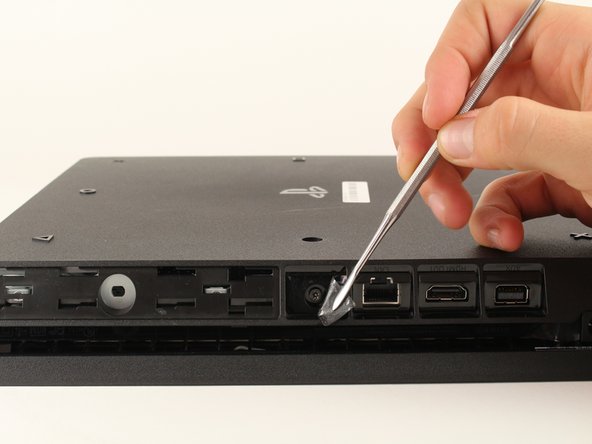

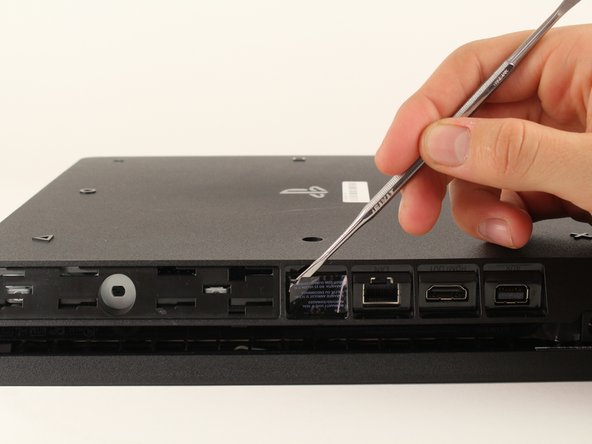

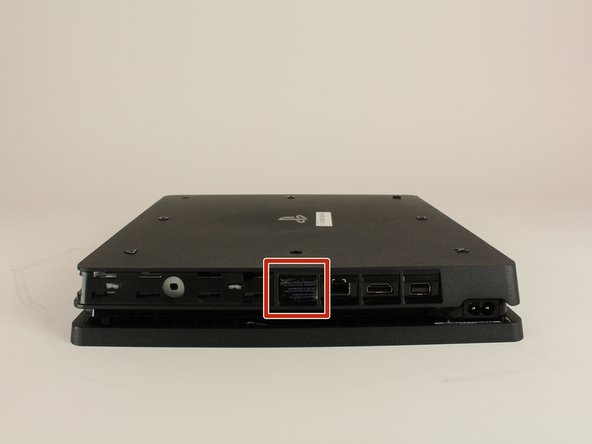

   • Найди пластиковую гарантийную наклейку рядом с тремя разъёмами на боку консоли.
   • Отклей гарантийную наклейку любым спаджером.
   • Снятие гарантийной наклейки НЕ лишает гарантии.
2. 2

   Шаг 2

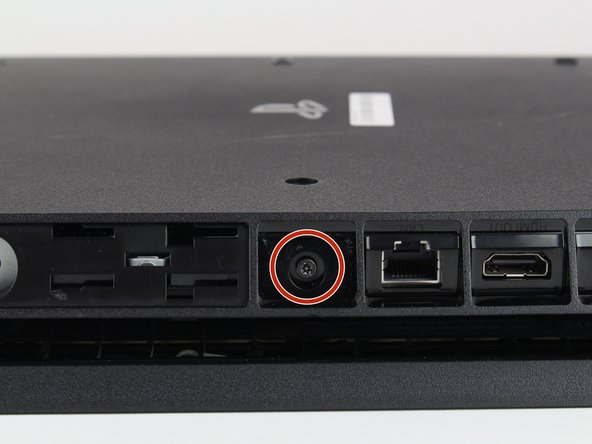

   • Отвёрткой Torx Security TR8 выкрути открывшийся винт 5,0 мм против часовой стрелки.
3. 3

   Шаг 3

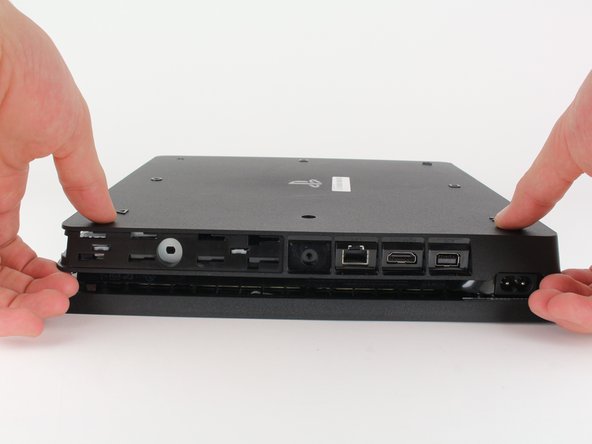

   • Положи PlayStation 4 Slim вверх дном, стороной со снятым винтом к себе.
   • Пальцами подними два ближних к тебе угла.
   • Может понадобиться усилие; когда нижняя крышка отщёлкнется, раздастся довольно громкий щелчок.
   • Сними нижнюю крышку: сдвинь её к задним углам и подними.
4. 4

   Шаг 4

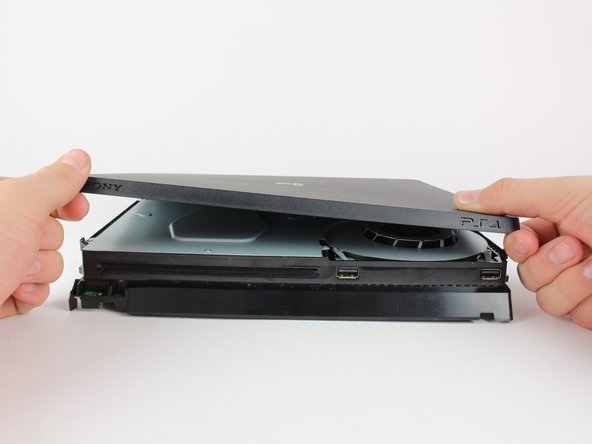

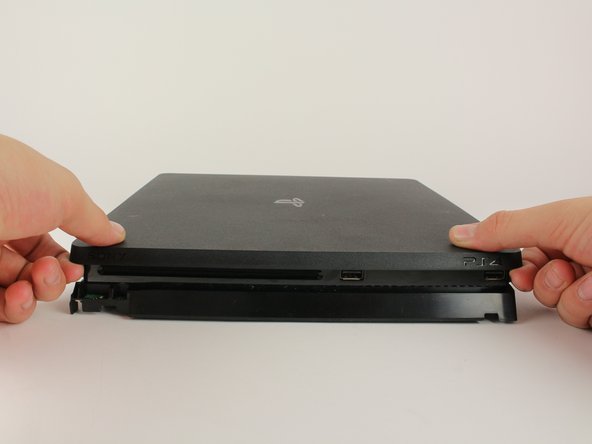

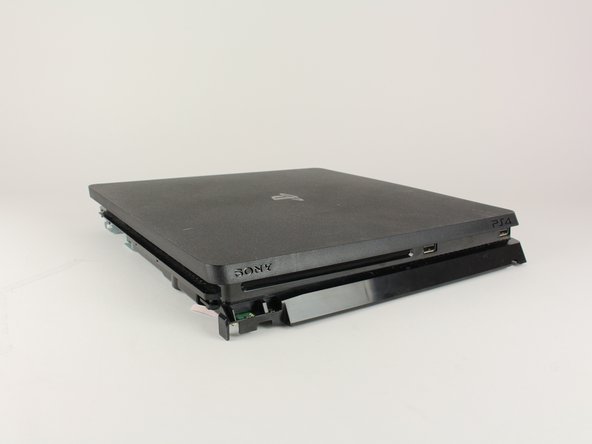

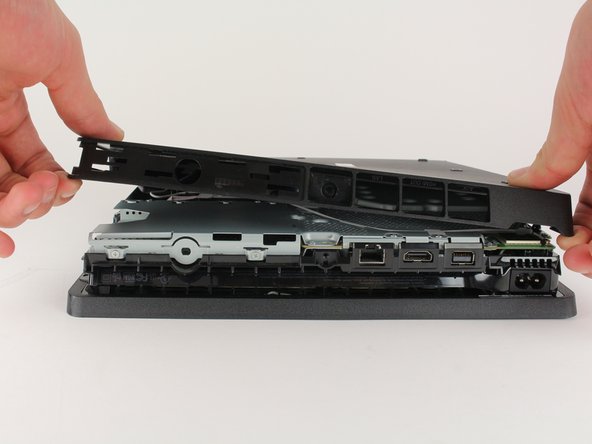

   • Положи PlayStation 4 Slim правильной стороной вверх — логотипом PS сверху, надписями «SONY» и «PS4» к себе.
   • Пальцами подними два ближних к тебе угла.
   • Может понадобиться усилие; когда верхняя крышка отщёлкнется, раздастся довольно громкий щелчок.

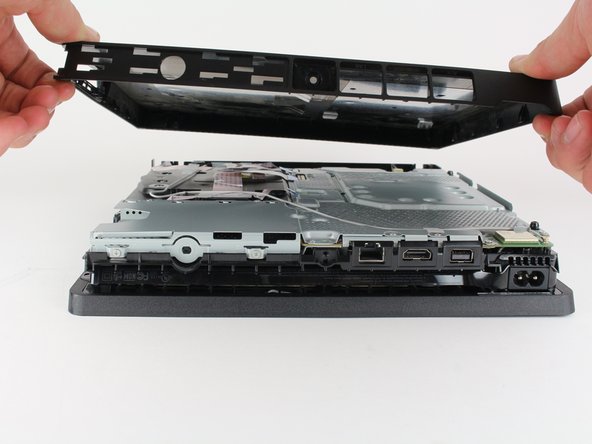

   • Сними верхнюю крышку: сдвинь её к задним углам и подними.
5. 5

   Шаг 5

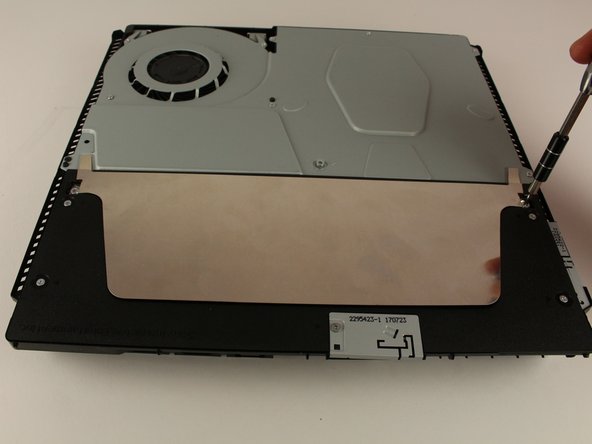

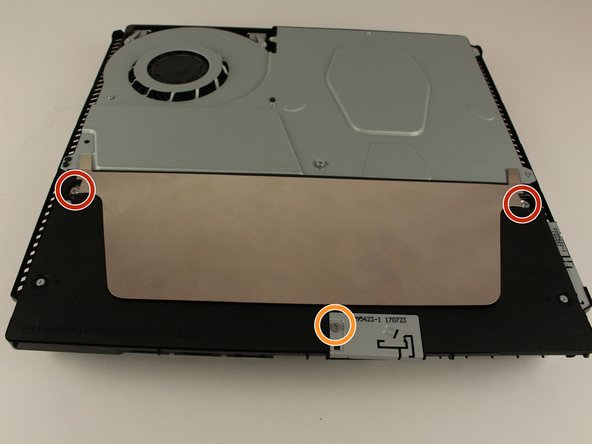

   • Отвёрткой T8 выкрути против часовой стрелки два винта (левый — 31,0 мм, правый — 24,0 мм).
   • Крестовой отвёрткой PH1 выкрути против часовой стрелки винт 3,0 мм.
6. 6

   Шаг 6

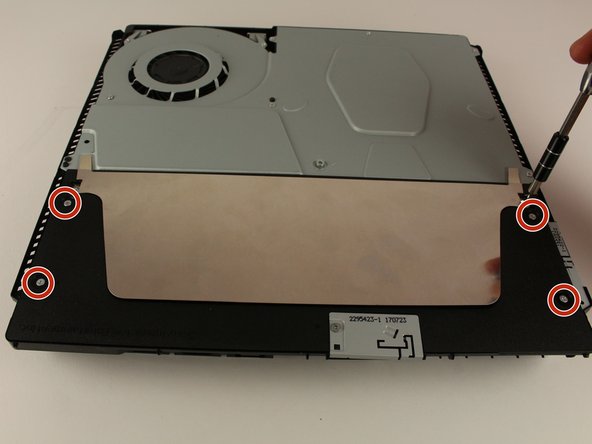

   • Выкрути четыре крестовых винта 16 мм, которыми закреплён блок питания.
7. 7

   Шаг 7

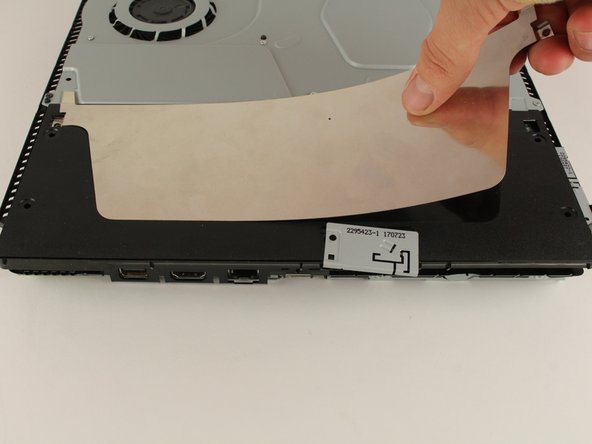

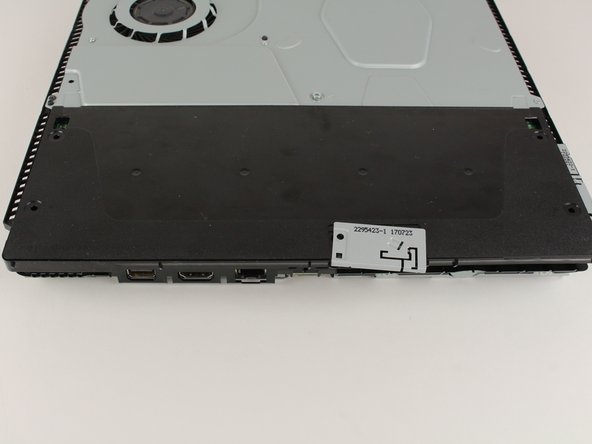

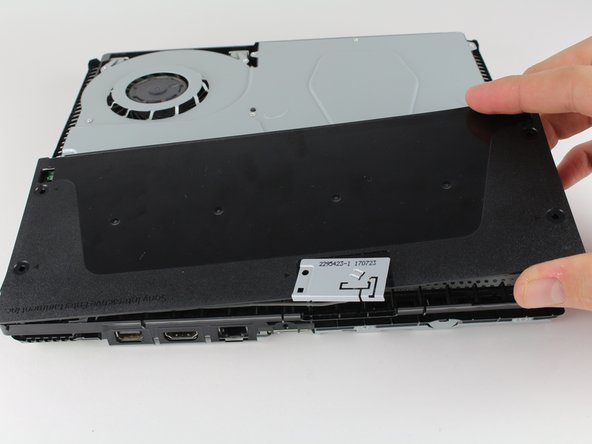

   • Возьмись за металлический лист сверху блока питания и подними, чтобы снять его.
8. 8

   Шаг 8

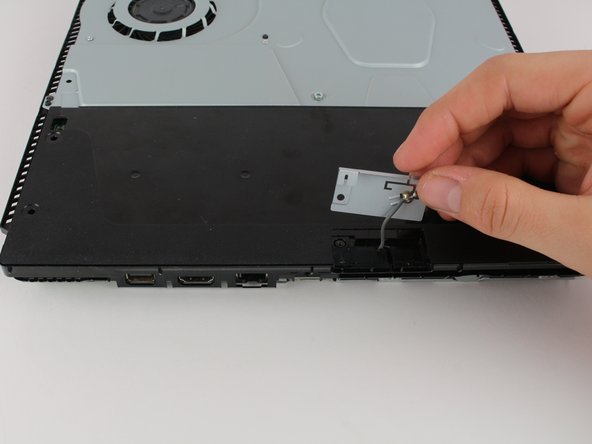

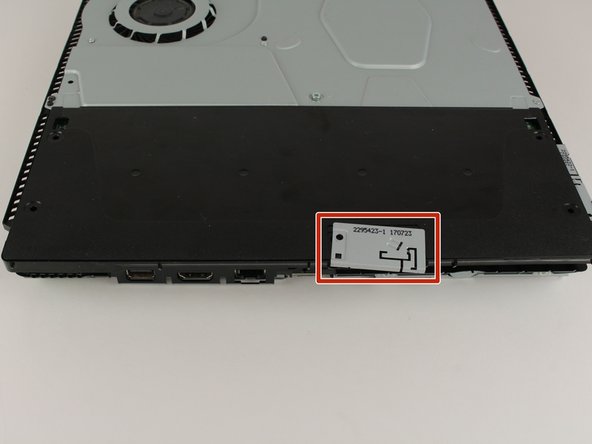

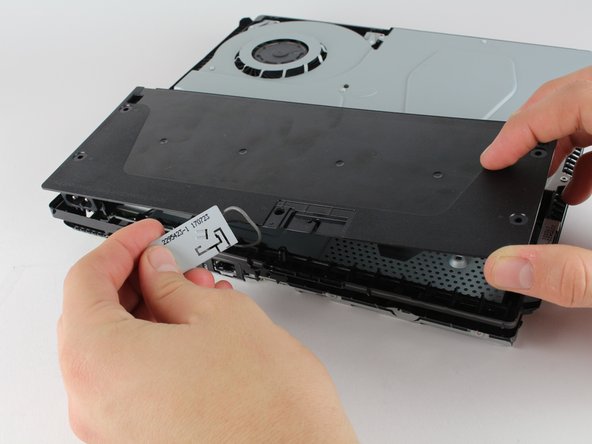

   • Сними антенну сверху блока питания, проведя провод пальцами через канавки под металлической панелью.
9. 9

   Шаг 9


   • Положи PlayStation 4 Slim на заднюю сторону.

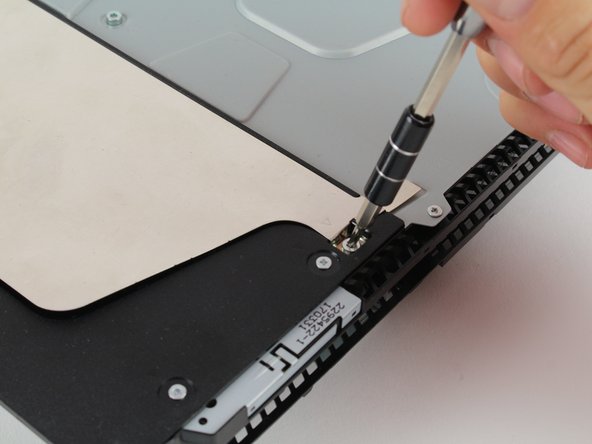

   • Крестовой отвёрткой PH1 выкрути против часовой стрелки винт 4,0 мм — он держит блок питания.
10. 10

    Шаг 10

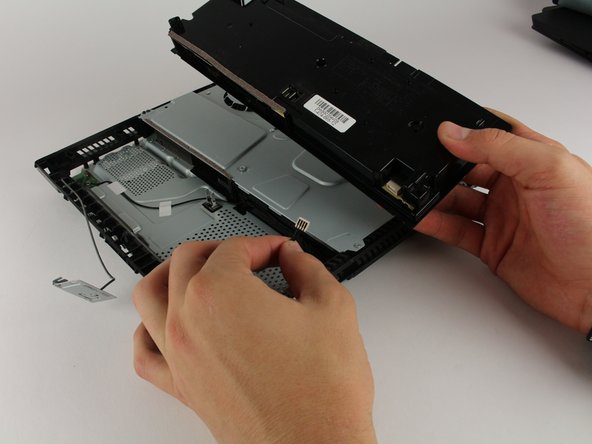

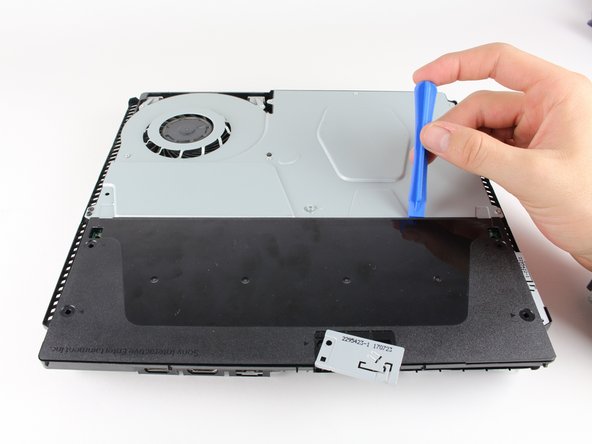

    • Пластиковой лопаткой раздвинь блок питания и консоль: вставь её между ними и покачай.
    • Руками подними блок питания и положи его задней стороной на металлический лист.
11. 11

    Шаг 11

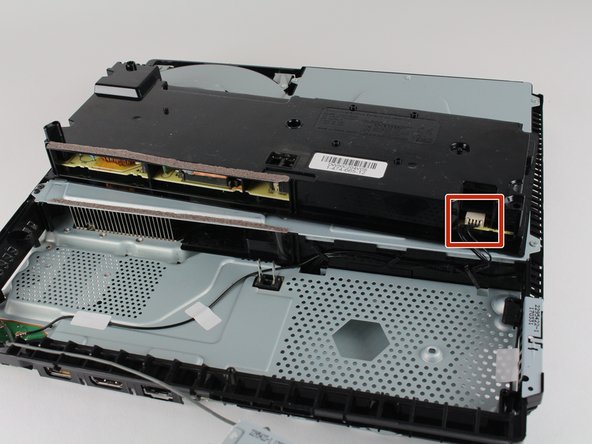

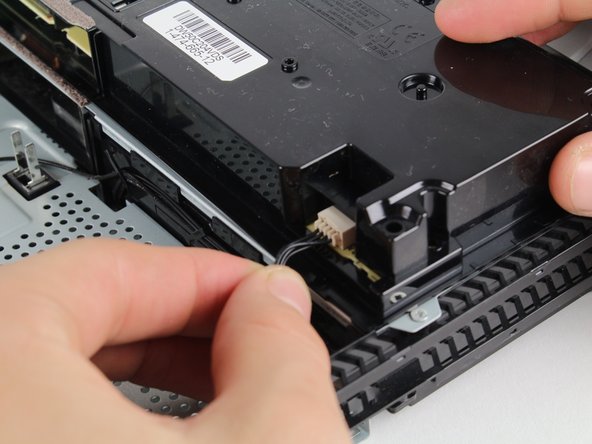

    • Отключи провод от блока питания: крепко возьмись за него пальцами или пинцетом и вытащи.
    • Возьмись за блок питания руками, подними и сними его полностью.
12. 12

    Шаг 12

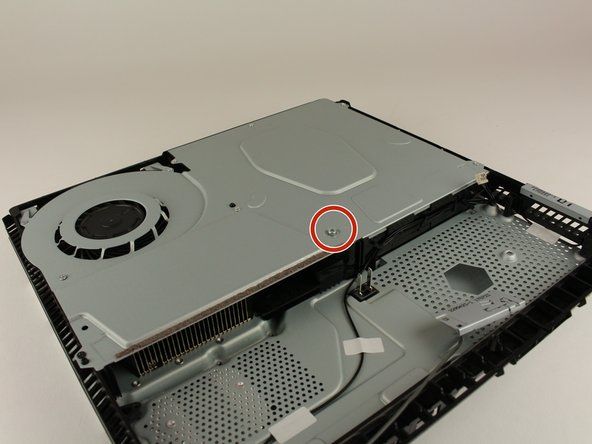

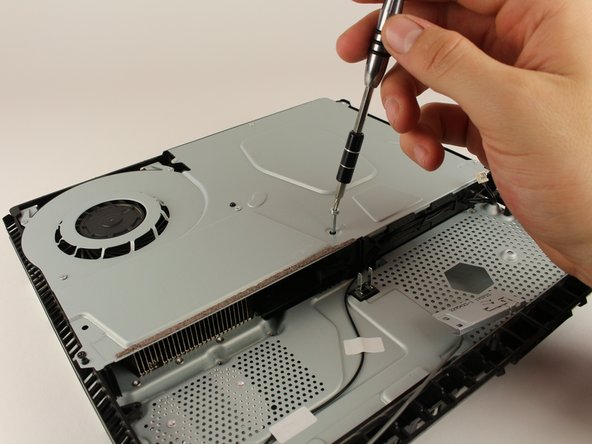

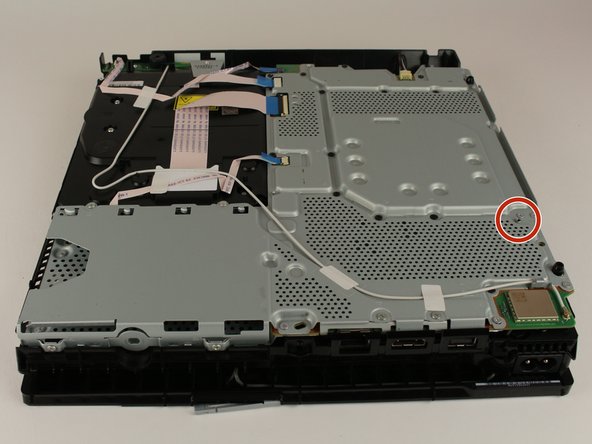

    • Отвёрткой T8 выкрути против часовой стрелки защитный винт 31,0 мм.
13. 13

    Шаг 13

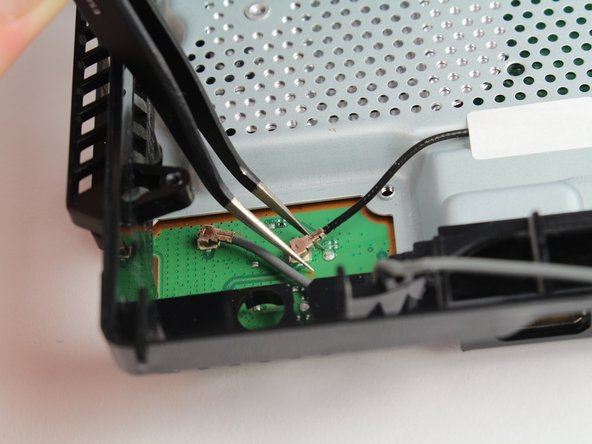

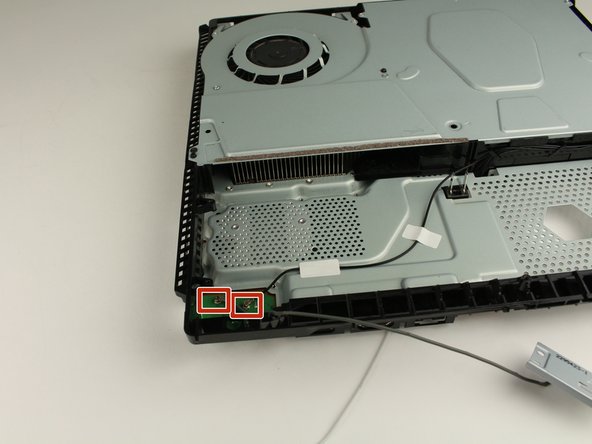

    • Найди два провода, подключённых к нижней стороне платы.
    • Отключи провода: крепко возьмись за металлические разъёмы пальцами или пинцетом и тяни вверх, пока они не отсоединятся.
14. 14

    Шаг 14


    • Переверни консоль задней стороной.

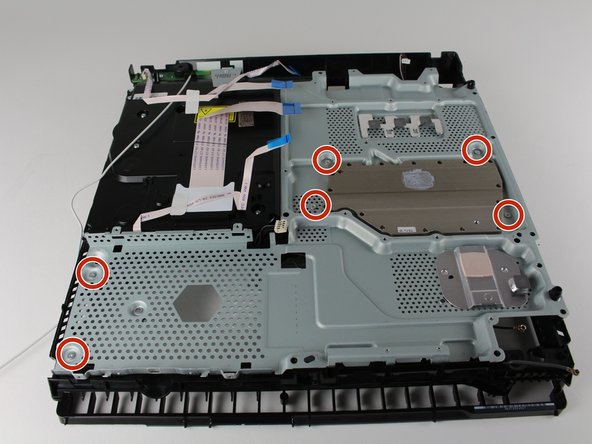

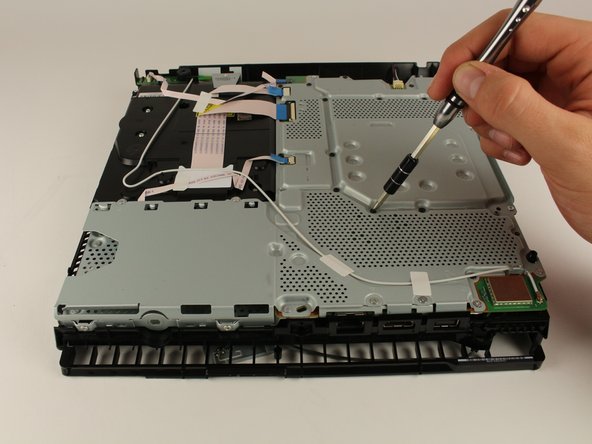

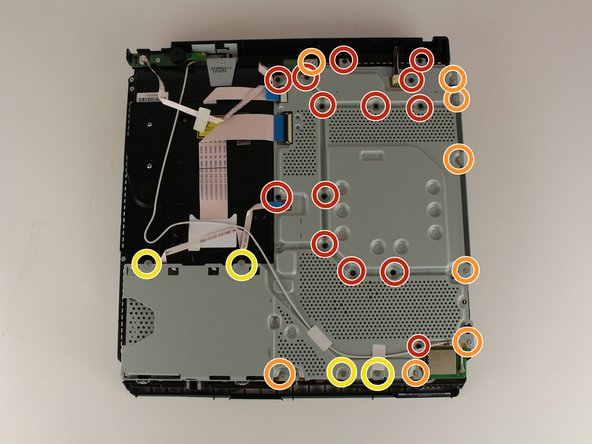

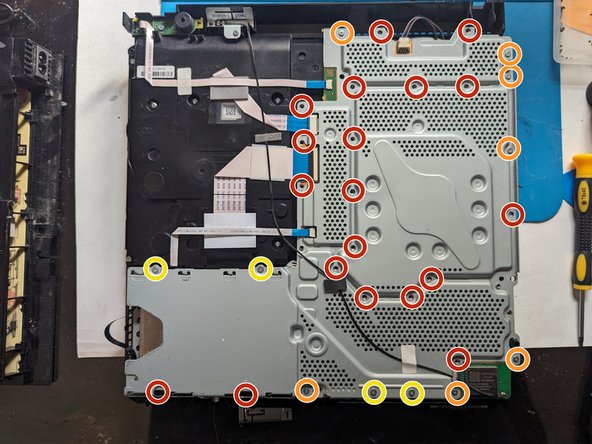

    • Крестовой отвёрткой PH1 выкрути против часовой стрелки 14 (у CUH-21xx — 19) чёрных винтов 4,0 мм.
    • Крестовой отвёрткой PH1 выкрути против часовой стрелки 8 (у CUH-21xx — 7) серебристых винтов 6,0 мм.
    • Крестовой отвёрткой PH1 выкрути против часовой стрелки 4 серебристых винта 3,0 мм.
15. 15

    Шаг 15

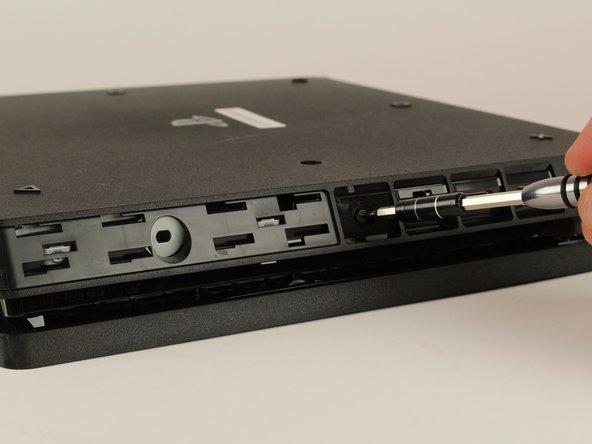

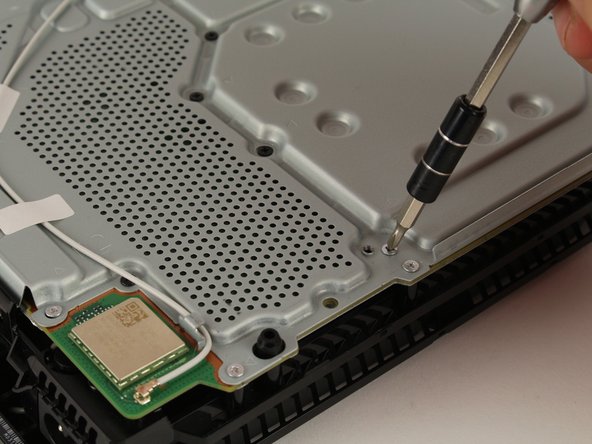

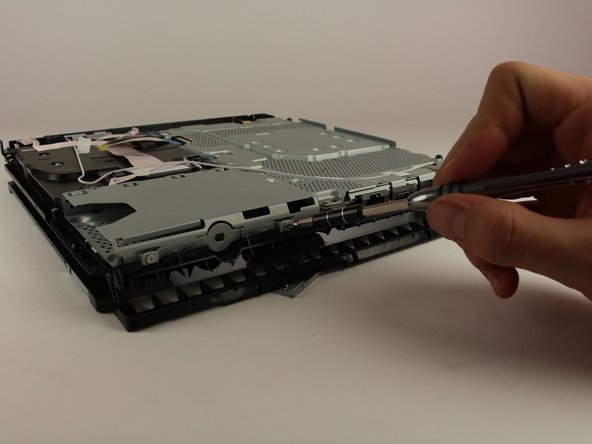

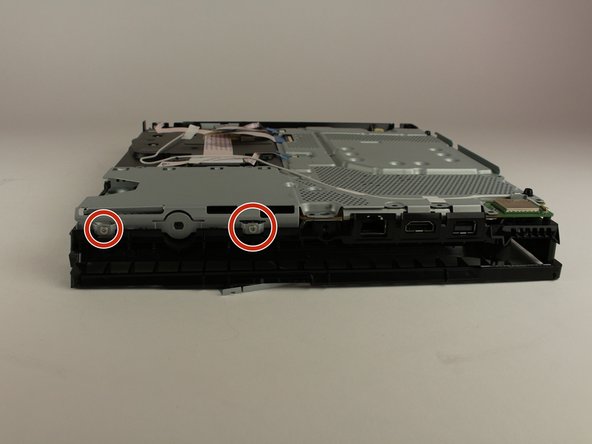

    • Крестовой отвёрткой PH1 выкрути против часовой стрелки два винта 5,0 мм на боку консоли.
    • У CUH-21xx пропусти этот шаг: эти винты уже выкручены на предыдущем шаге.
16. 16

    Шаг 16

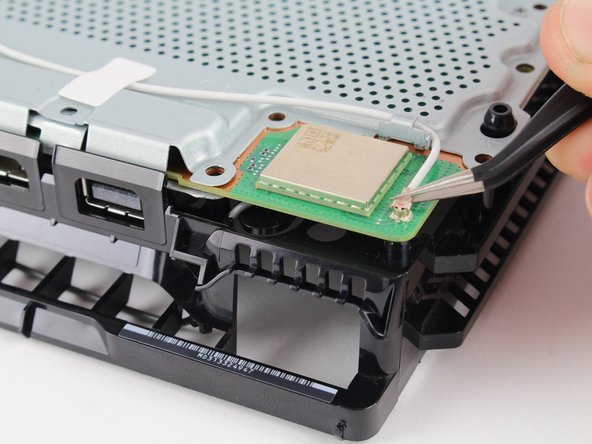

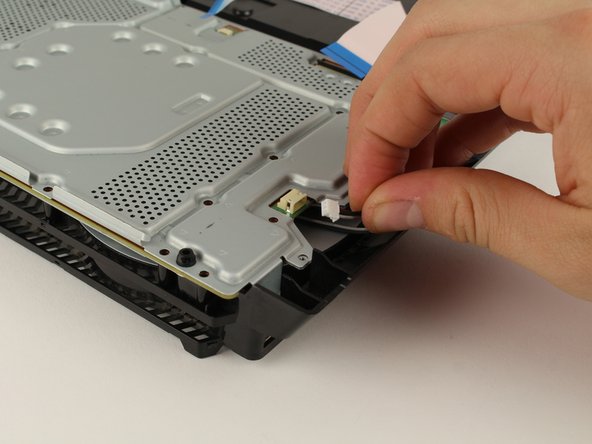

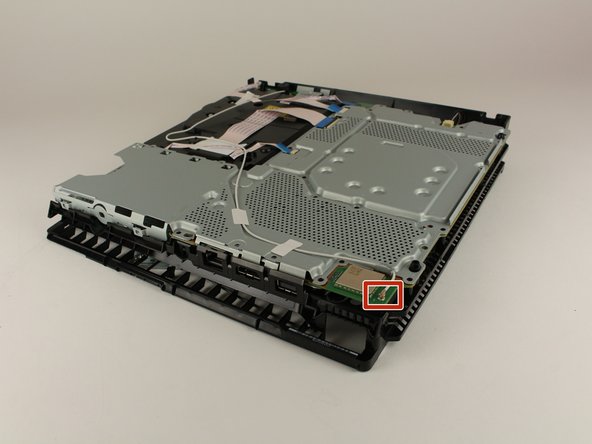

    • Найди белый провод, подключённый в углу верхней стороны платы.
    • Отключи провод: крепко возьмись за металлический разъём пальцами или пинцетом и тяни вверх, пока он не отсоединится.
    • Освободи провод из-под ленты и отведи его в сторону пинцетом или пальцами.
17. 17

    Шаг 17

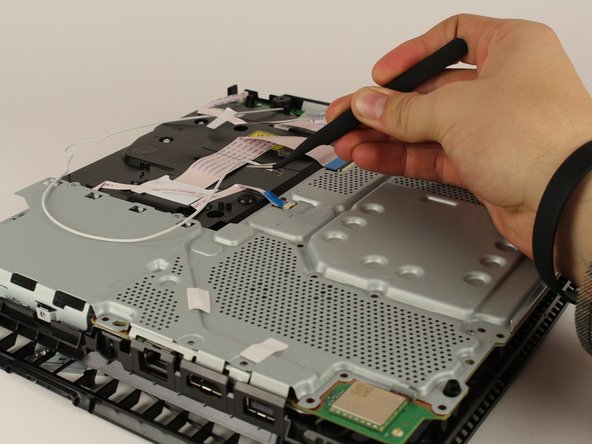

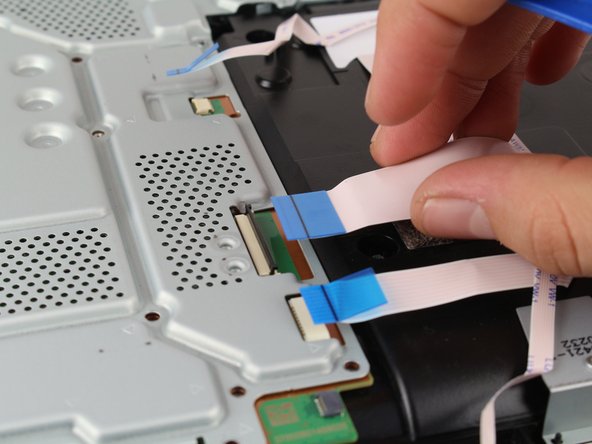

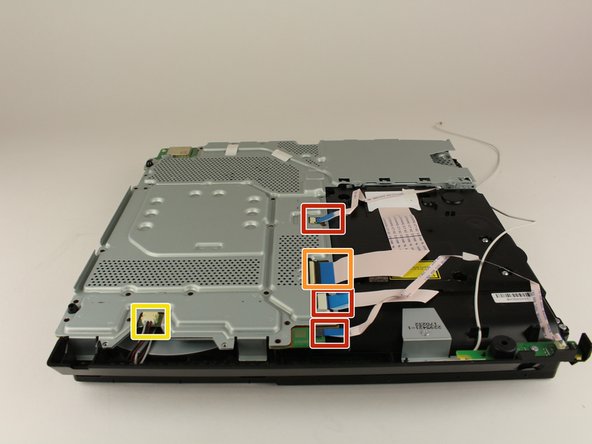

    • Отключи шлейфы, потянув пальцами за синие язычки.
    • Перед тем как отключать самый большой шлейф, подними пальцем его чёрный фиксатор.
    • Отключи этот провод: крепко возьмись за него пальцами и вытащи.
18. 18

    Шаг 18

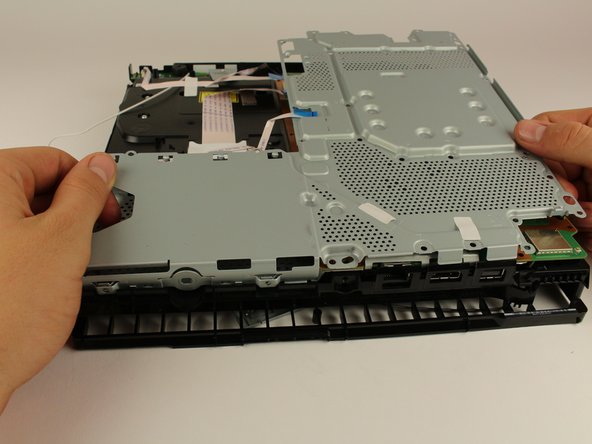

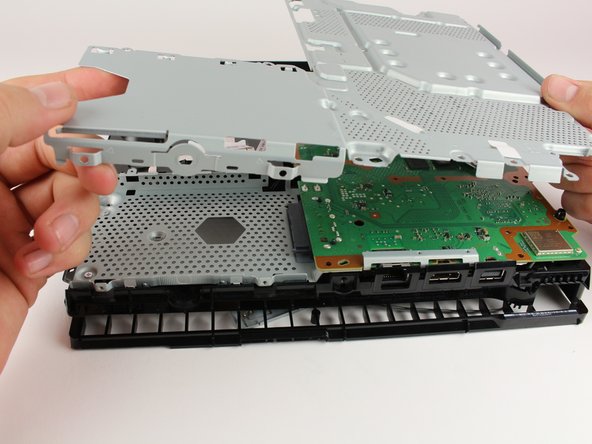

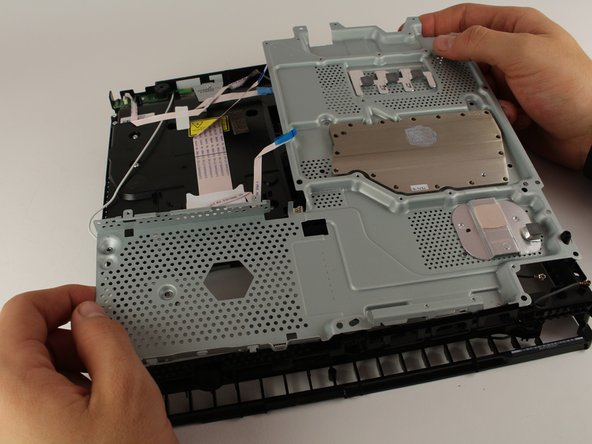

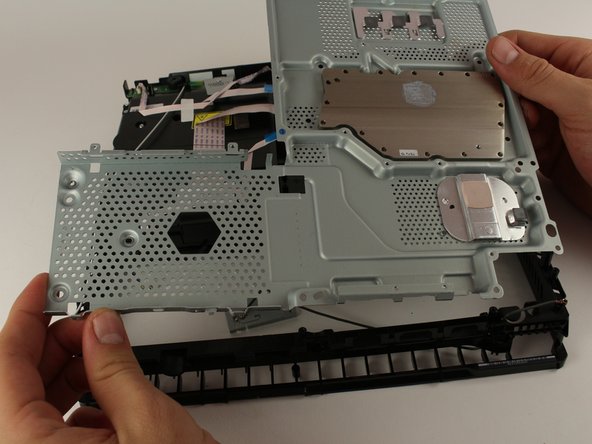

    • Сними металлическую пластину: возьмись за неё с двух сторон, подними и отведи от себя.
    • Возможно, пластину придётся немного покачать, прежде чем она выйдет.
    • Не потеряй чёрные прокладки на плате, пока делаешь этот шаг.
19. 19

    Шаг 19

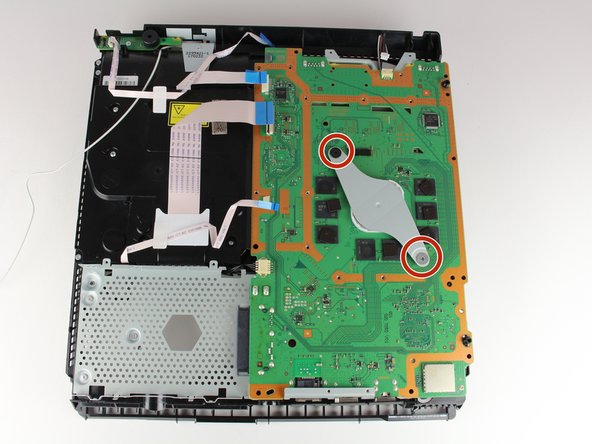

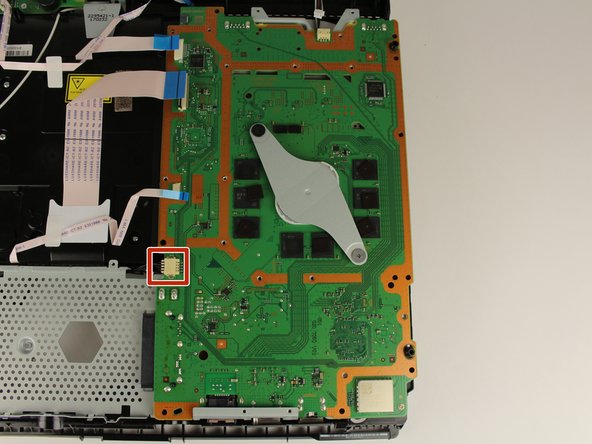

    • Крестовой отвёрткой PH1 выкрути против часовой стрелки два винта 10,0 мм (серебристый и чёрный).
    • Возьмись пальцами за небольшую металлическую пластину и подними, чтобы снять её.
20. 20

    Шаг 20

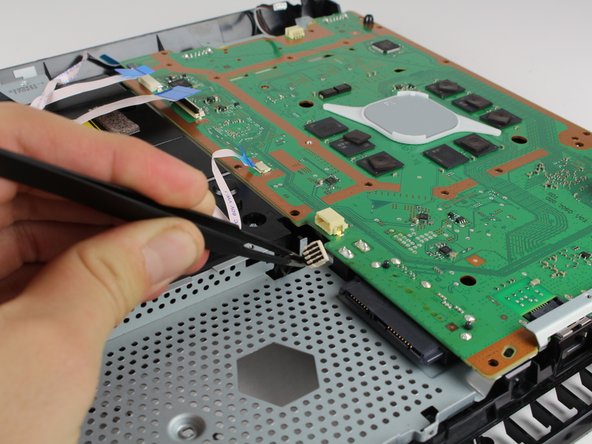

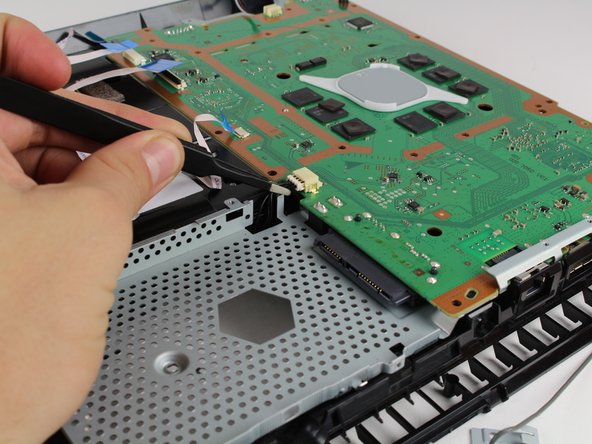

    • Отключи этот провод: крепко возьмись за него пинцетом и вытащи.
    • Может понадобиться усилие, но смотри не порви провода.
21. 21

    Шаг 21

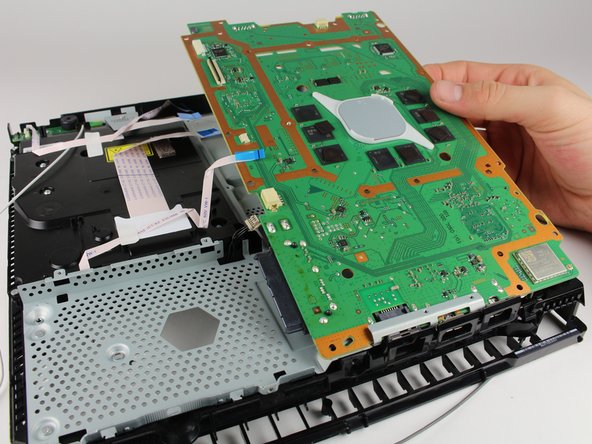

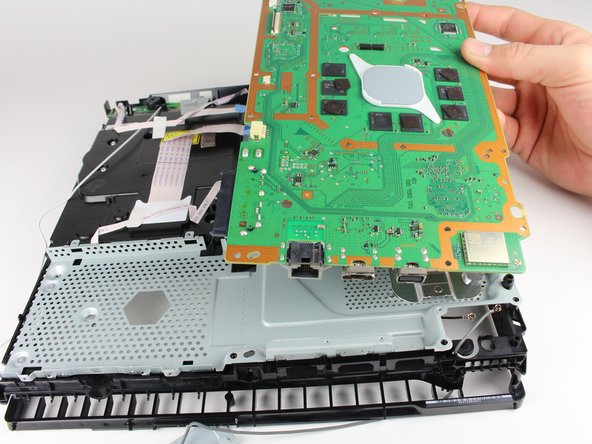

    • Сними плату: возьмись за край одной или двумя руками, потяни от себя и вверх.
    • Возможно, плату придётся немного покачать, прежде чем она выйдет.
22. 22

    Шаг 22

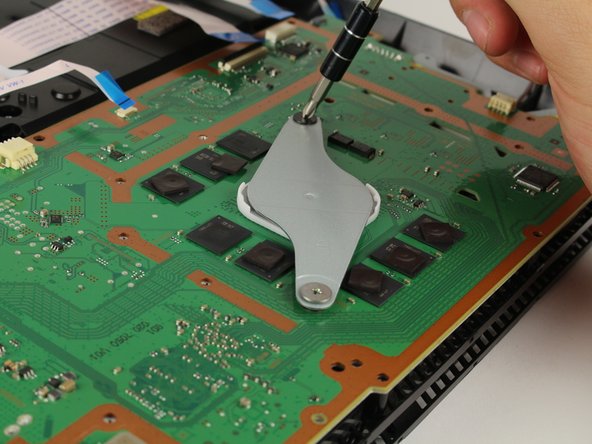

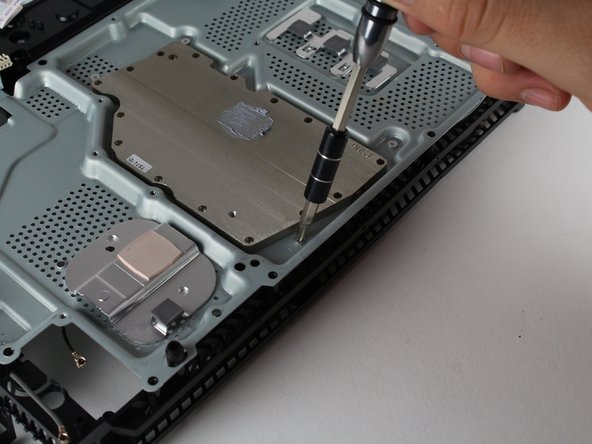

    • Отвёрткой PH00 выкрути против часовой стрелки шесть винтов 4,0 мм.
23. 23

    Шаг 23

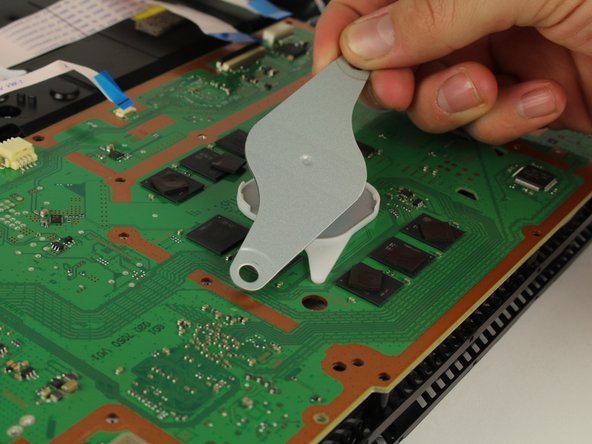

    • Возьмись за края металлической пластины и подними, чтобы снять её.
24. 24

    Шаг 24

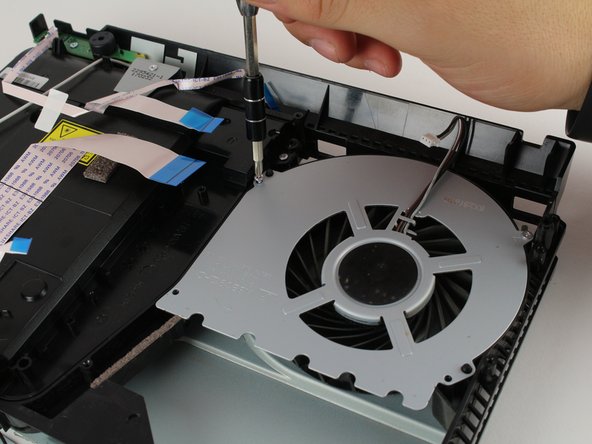

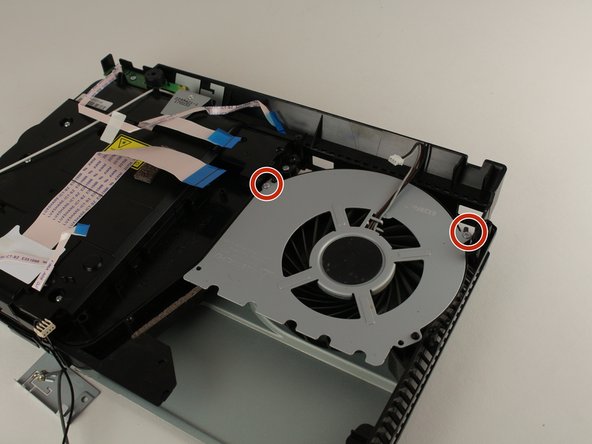

    • Отвёрткой PH00 выкрути против часовой стрелки два винта 40 мм.
25. 25

    Шаг 25

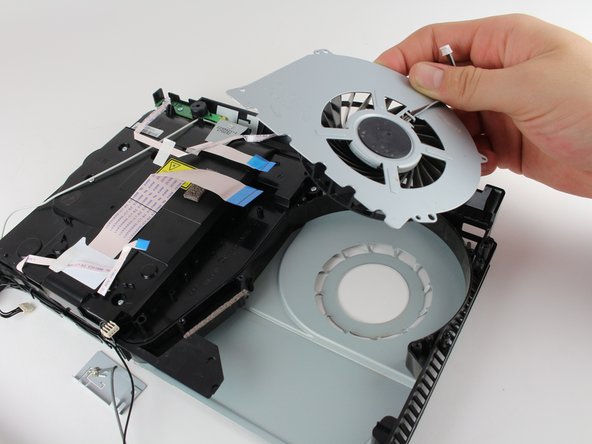

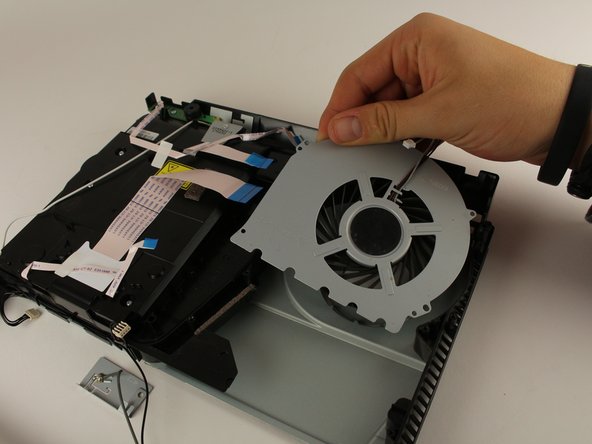

    • Возьмись за край верхней металлической пластины и подними систему охлаждения, чтобы снять её.

Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
