Со временем такие консоли, как PlayStation 4 Slim, начинают перегреваться из-за скопившейся пыли. Термопаста высыхает, скорость работы сильно падает, а из-за перегрева вентилятор громко шумит. Здесь показано, как почистить PlayStation 4 Slim, заменить термопасту и вернуть консоль в отличное состояние!
Видео к инструкции (YouTube, на английском)
Инструменты
- Arctic Silver ArctiClean
- Arctic Silver Thermal Paste
- Отвёртка Torx Security T8
- Крестовая отвёртка PH0
- Сжатый воздух
- Cotton Swabs
- Салфетки из микрофибры
- Paint Brush
Шаги
- 1
Шаг 1

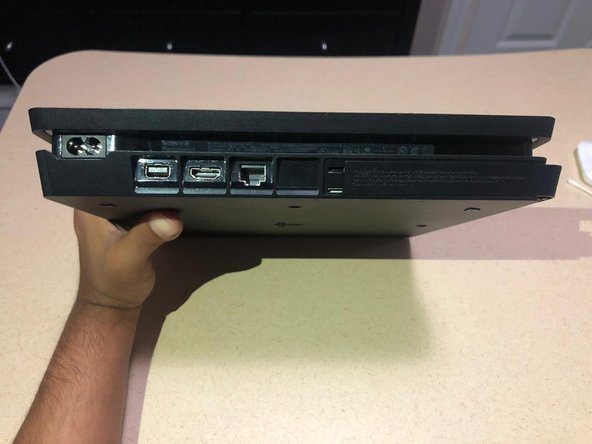

- Сними панель рядом с разъёмами, сдвинув её вправо.

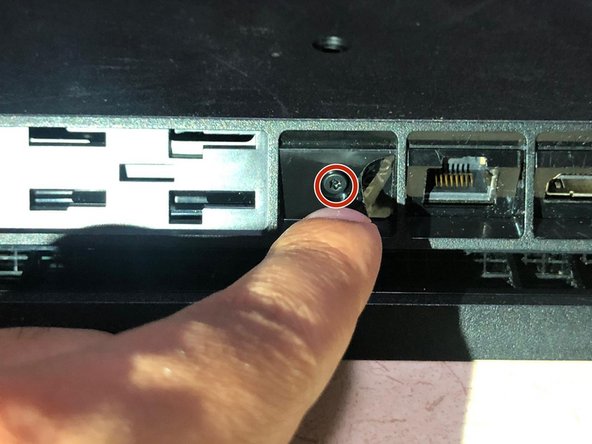

- Крестовой отвёрткой PH1 выкрути винт.
- 2
Шаг 2

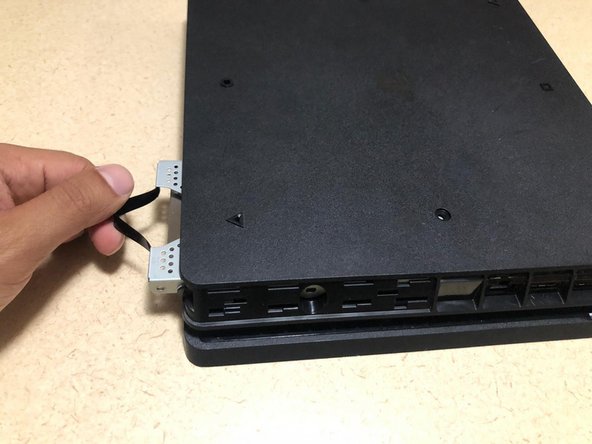

- Потяни за чёрную ленту сбоку PS4, чтобы вынуть жёсткий диск.
- 3
Шаг 3
- Найди пластиковую гарантийную наклейку рядом с тремя разъёмами на боку консоли.
- Отклей пластиковую гарантийную наклейку рядом с тремя разъёмами на боку консоли.

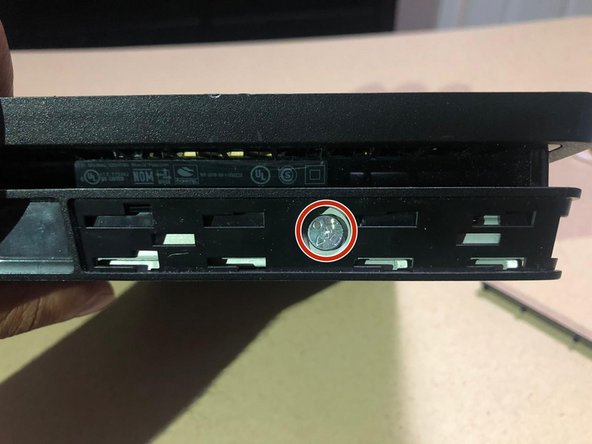

- Отвёрткой Torx Security T8 выкрути винт.
- 4
Шаг 4

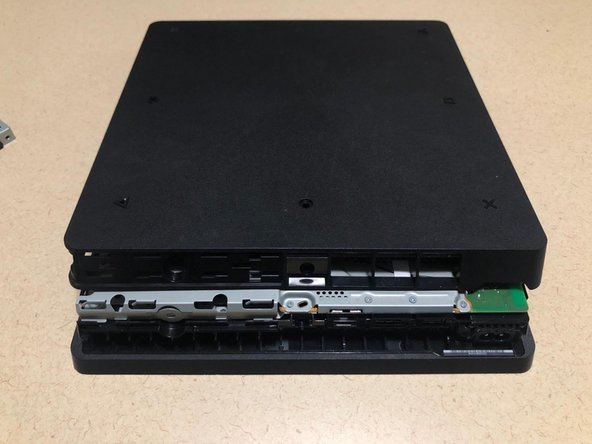

- Переверни PS4 вверх дном, стороной со снятым винтом к себе.

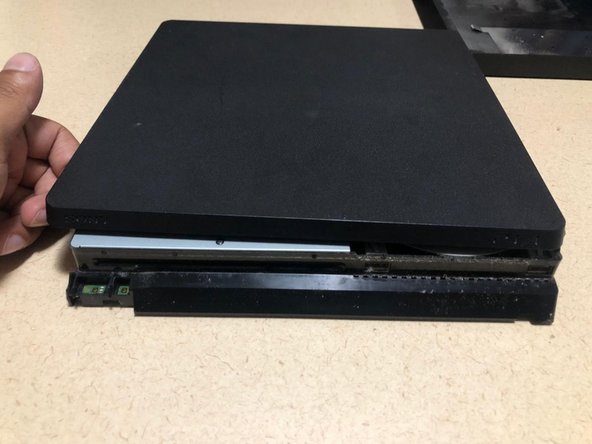

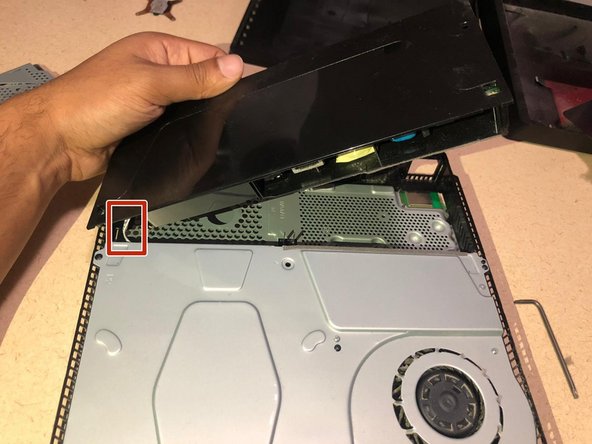

- Сними крышку: подними два угла и сдвинь её назад.
- Понадобится усилие, а когда крышка будет сниматься, раздадутся щелчки.
- 5
Шаг 5
- Крестовой отвёрткой PH0 выкрути этот винт.
- 6
Шаг 6
- Сними крышку: подними два угла и сдвинь её назад.
- Понадобится усилие, а когда крышка будет сниматься, раздадутся щелчки.

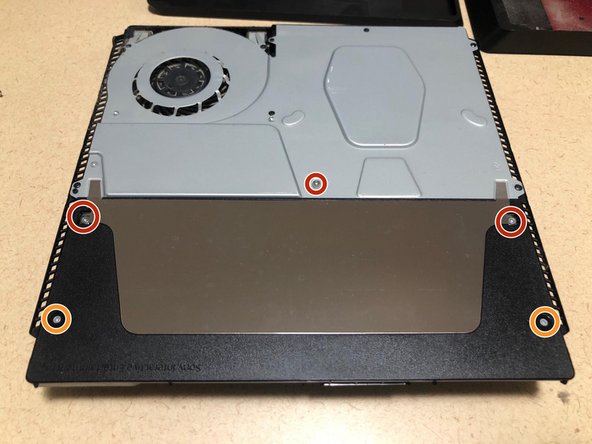

- Выкрути три винта Torx Security T8.
- Крестовой отвёрткой PH1 выкрути два винта.

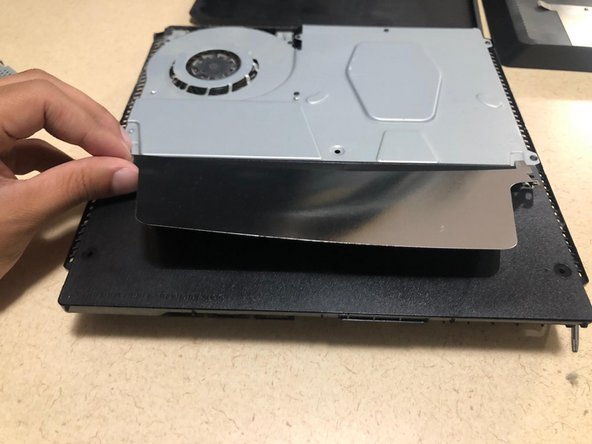

- Выкрутив винты, подними и сними металлическую панель.
- 7
Шаг 7
- Отключи провод и сними блок питания полностью.
- 8
Шаг 8

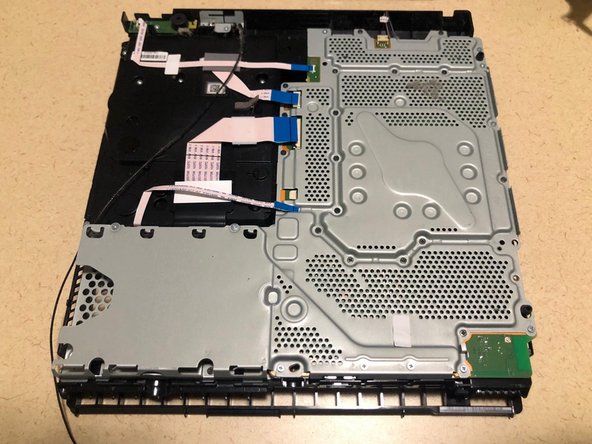

- Переверни PS4 металлической панелью вверх.
- Подними чёрный фиксатор самого большого разъёма, чтобы отключить его.
- Отключи провод, потянув его назад с небольшим усилием.

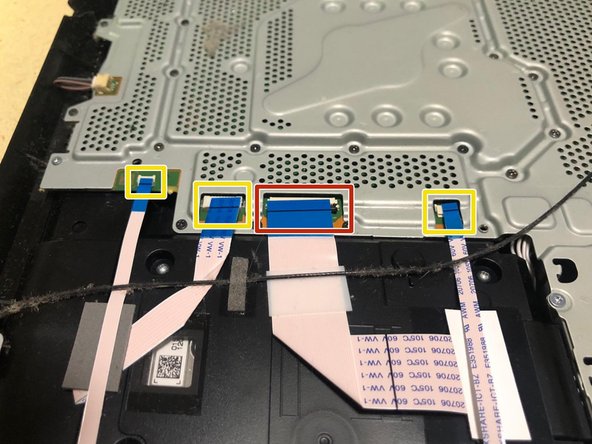

- Осторожно потяни за синие язычки, чтобы отключить шлейфы.

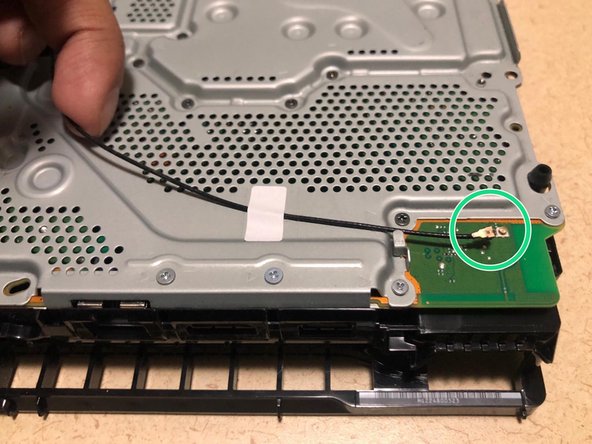

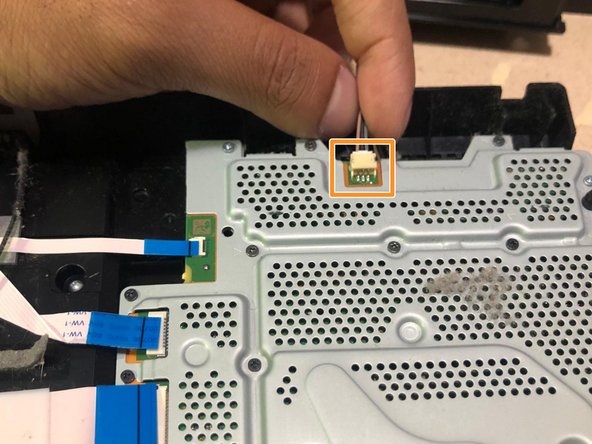

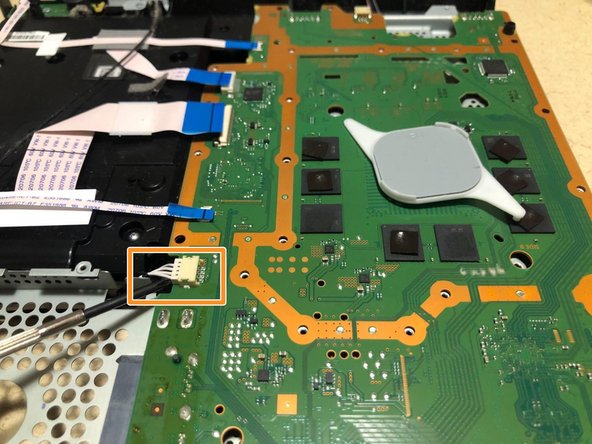

- Аккуратно подними чёрный провод, чтобы отключить его от платы.
- 9
Шаг 9

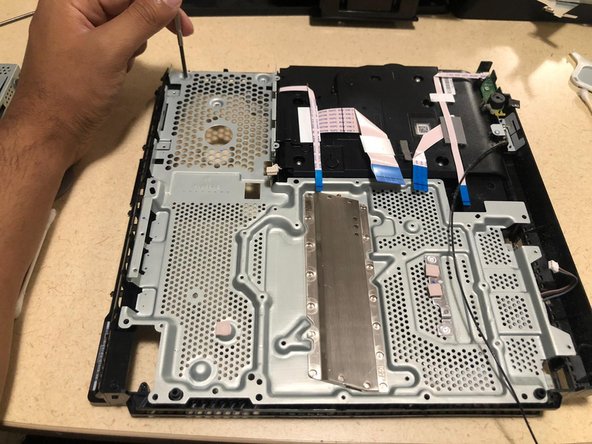

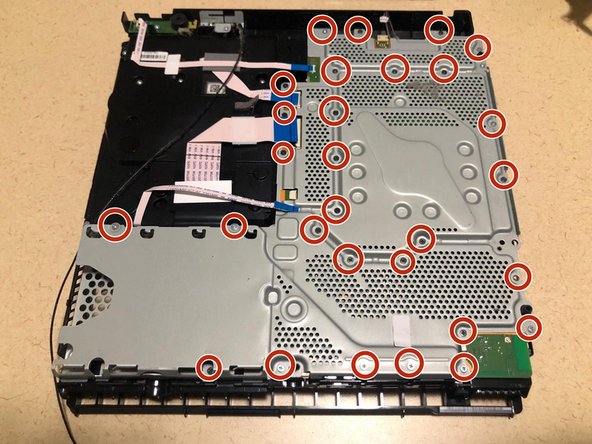

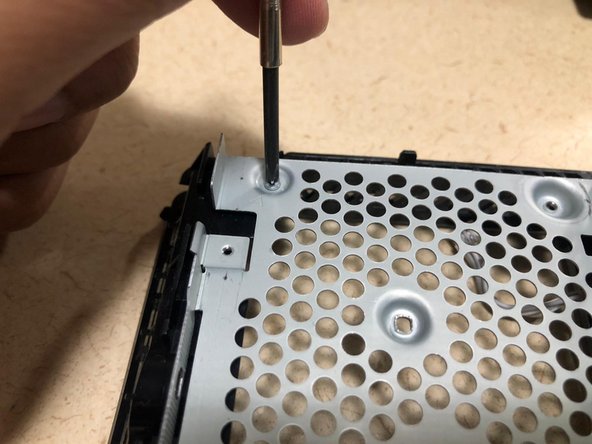

- Крестовой отвёрткой PH0 выкрути все винты.
- Выкрутив винты, сними металлическую панель, чтобы добраться до платы.
- Может понадобиться усилие, но не тяни слишком сильно — возможно, ты пропустил винт.
- 10
Шаг 10

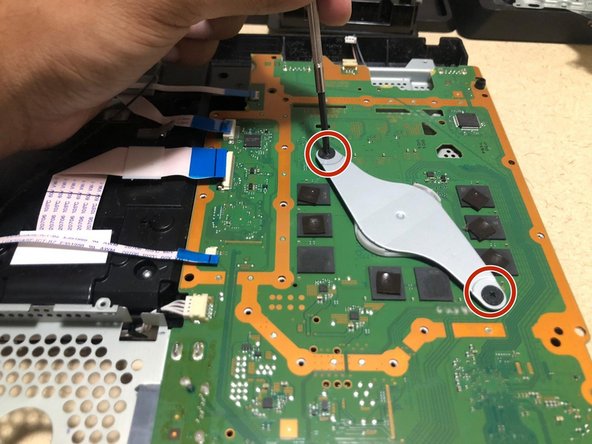

- Крестовой отвёрткой PH0 выкрути два винта.
- Отключи провод, потянув его с усилием.

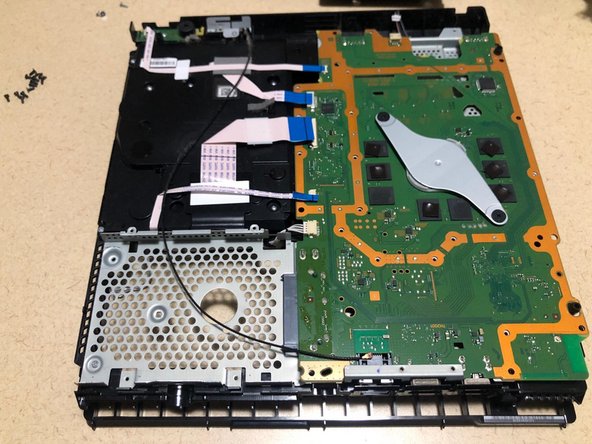

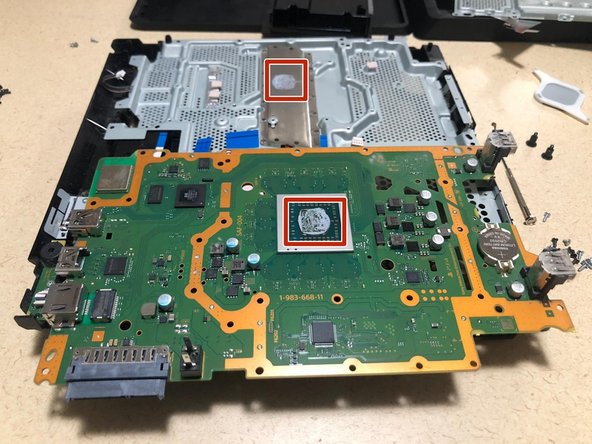

- Подними металлическую скобу пальцами, чтобы открыть плату.
- 11
Шаг 11

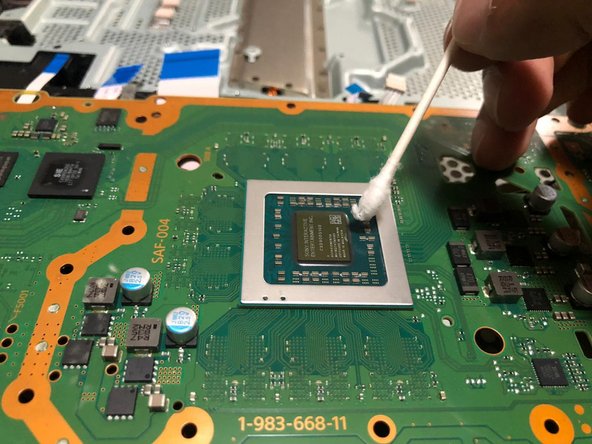

- Нанеси 2–3 капли средства для удаления термопасты на ватные палочки, убери старую термопасту, затем протри салфеткой из микрофибры, пока не исчезнут все остатки.
- Нанеси 2–3 капли очистителя поверхности на новую ватную палочку и пройдись по очищенному месту.
- Оба шага, возможно, придётся повторить несколько раз.
- 12
Шаг 12

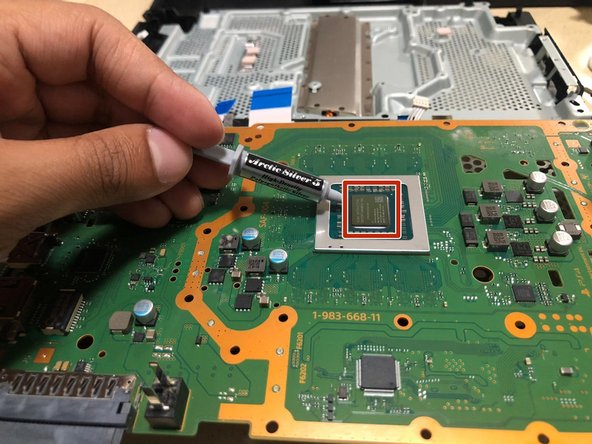

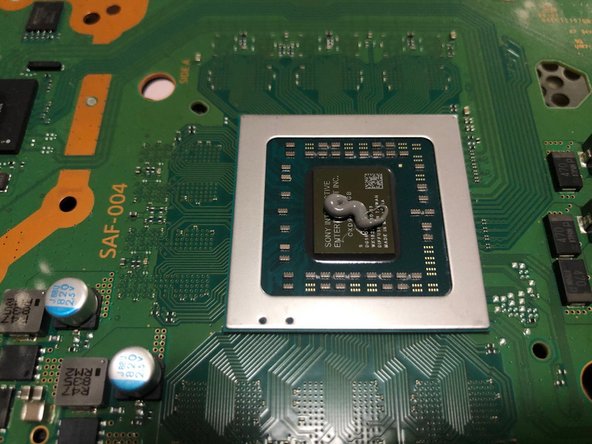

- Выдави на подготовленную поверхность около 2 см термопасты Arctic Silver 5.
- Перед сборкой дай термопасте постоять 10 минут.
- 13
Шаг 13
- Крестовой отвёрткой PH0 выкрути два винта.
- 14
Шаг 14
- Переверни консоль.

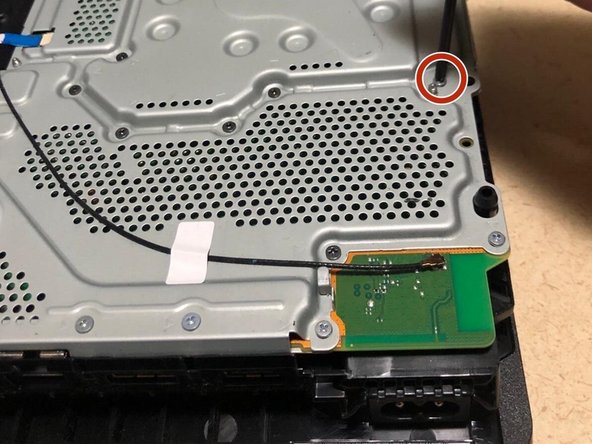

- Крестовой отвёрткой PH0 выкрути винт.
- 15
Шаг 15

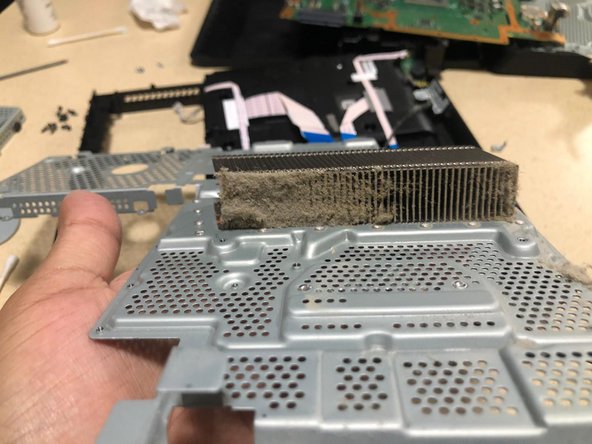

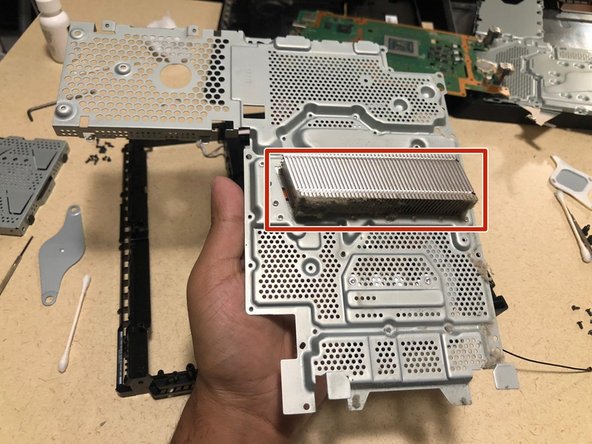

- Подними металлическую панель — с её обратной стороны находится радиатор.
- Почисти радиатор щёткой и баллоном со сжатым воздухом.
- 16
Шаг 16

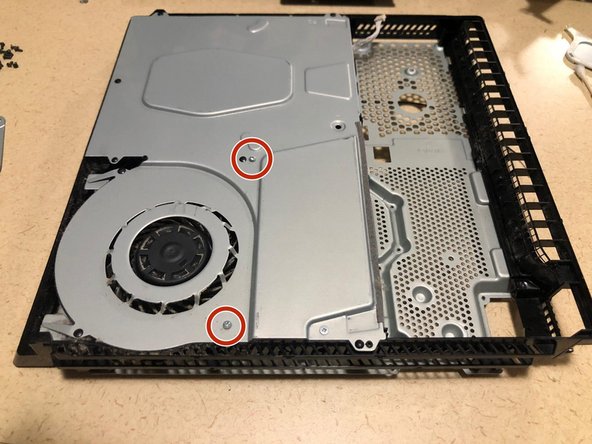

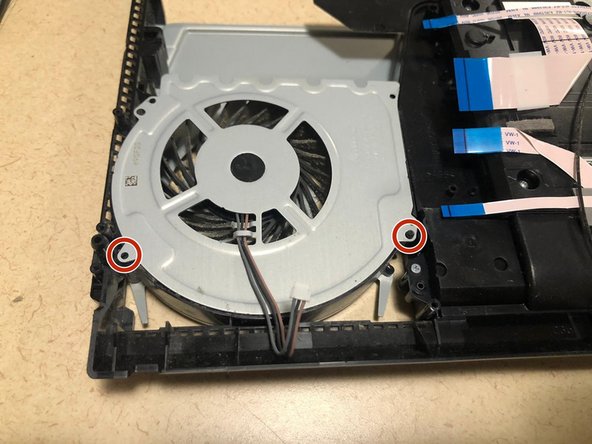

- Крестовой отвёрткой PH0 выкрути два винта.

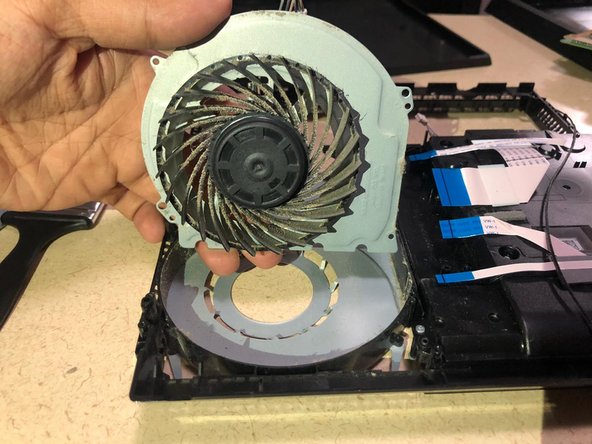

- Почисти вентилятор щёткой и баллоном со сжатым воздухом.
Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
