Замена правого стика: Joy-Con

Сложность

Средне

Время

30 мин

Шагов

15

В комплекте с Nintendo Switch два Joy-Con. Здесь показано, как заменить стик правого Joy-Con. Для левого Joy-Con порядок другой — выбери правильную инструкцию для своего контроллера.

Учти: шаги этого ремонта отличаются от левого Joy-Con. Если нужно заменить левый стик, воспользуйся другой инструкцией с подробностями для него.

Инструменты

• Спаджер (пластиковая лопатка)
• Пинцет
• 1 x Opening Picks
• Tri-point Y00 Screwdriver
• Phillips #00 Screwdriver

Шаги

1. 1

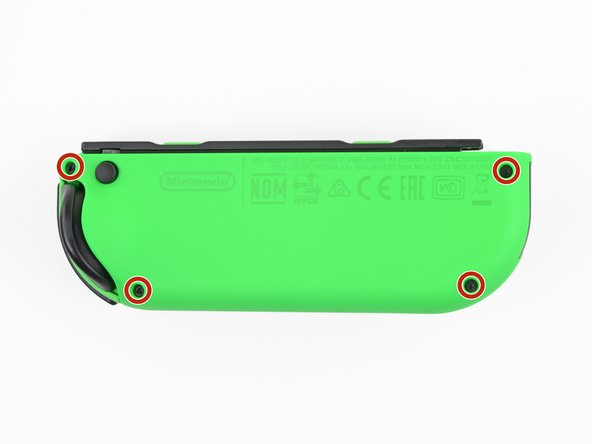

   Выкрути винты задней панели


   • Выкрути четыре винта Tri-Point Y00 с задней панели Joy-Con.
   • Все эти винты длиной 6,2 мм, но всё равно лучше раскладывать их по порядку и ставить в свои отверстия!
2. 2

   Открой корпус

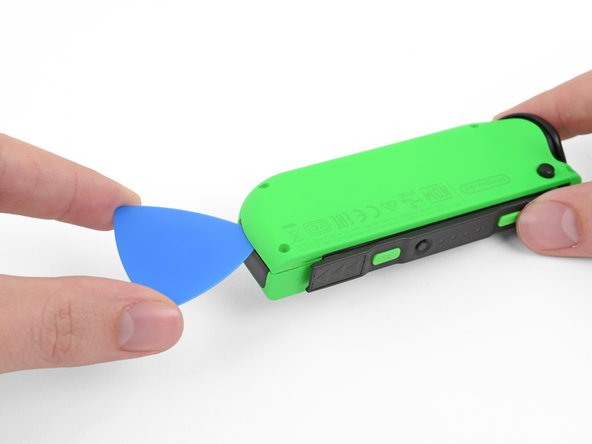

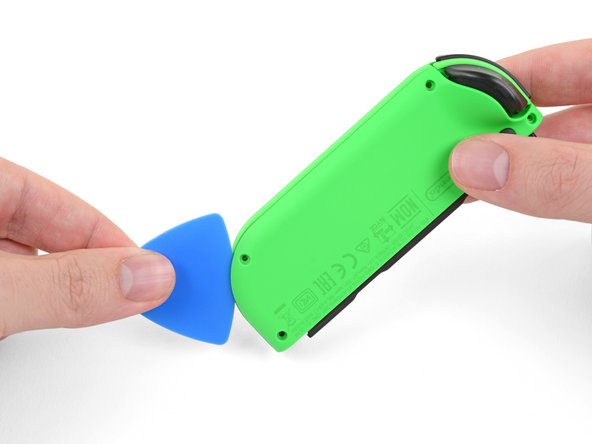

   • Вставь медиатор под нижний край задней панели (напротив кнопок R и ZR).

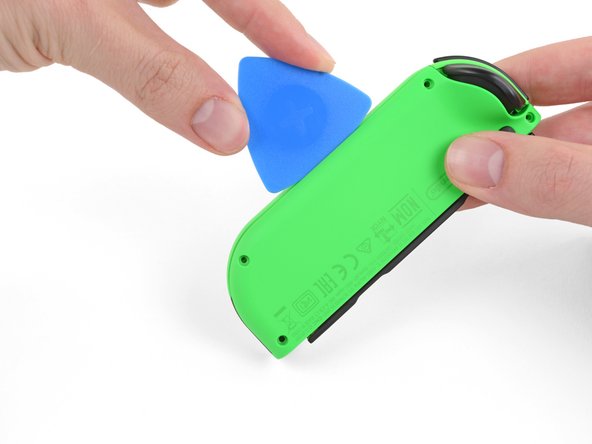

   • Веди плоский край медиатора вверх вдоль бока Joy-Con.
   • Не вставляй медиатор слишком глубоко внутрь Joy-Con — можно повредить внутренние детали. На стороне, противоположной направляющей, у задней панели неглубокие язычки на натяге. Они отходят довольно легко, сильно давить не нужно.
3. 3

   Открой корпус

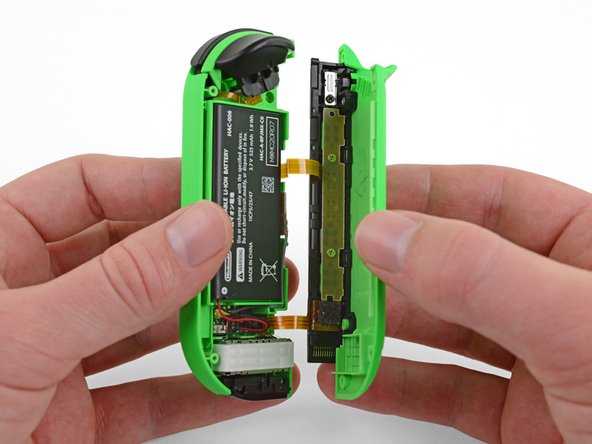

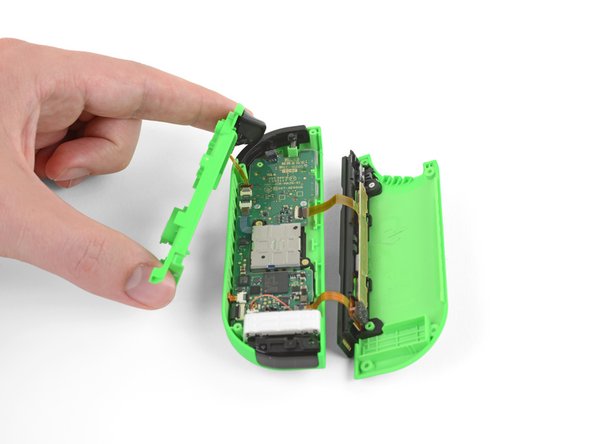

   • Открой Joy-Con, как книгу, направляющей для зарядки от себя.
   • Пока не снимай заднюю панель полностью: два шлейфа ещё соединяют направляющую с платой.

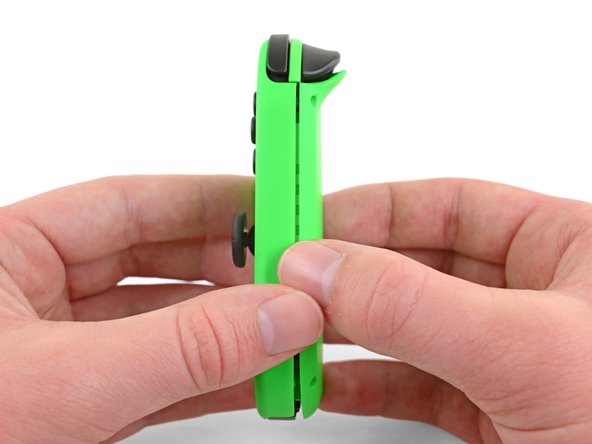

   • При сборке, прежде чем защёлкивать половинки Joy-Con, проверь, что шлейф SL/SR слегка изогнут под отсеком батареи. Иначе его можно пережать и повредить.
4. 4

   Отключи батарею

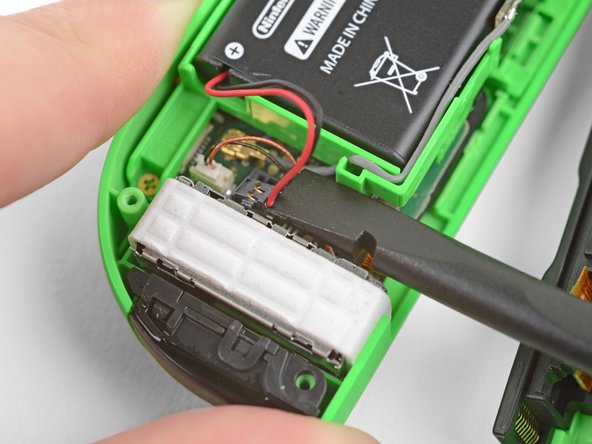

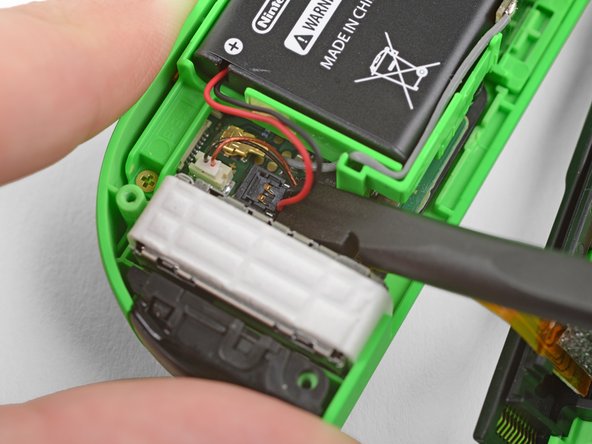

   • Спаджером аккуратно подними разъём батареи из гнезда на плате. Так Joy-Con не включится во время ремонта.
   • Поднимай разъём батареи предельно осторожно. Если он не поддаётся, попробуй аккуратно потянуть за провода, чтобы отключить его.
5. 5

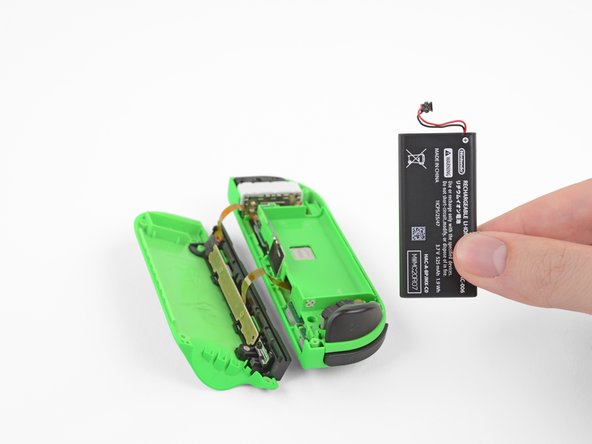

   Сними батарею


   • Следующие два шага показывают, как снять батарею и коаксиальный кабель антенны со средней рамки. Так ремонтировать удобнее, но это необязательно. Можно оставить батарею и серый кабель на месте и перейти к шагу 7.

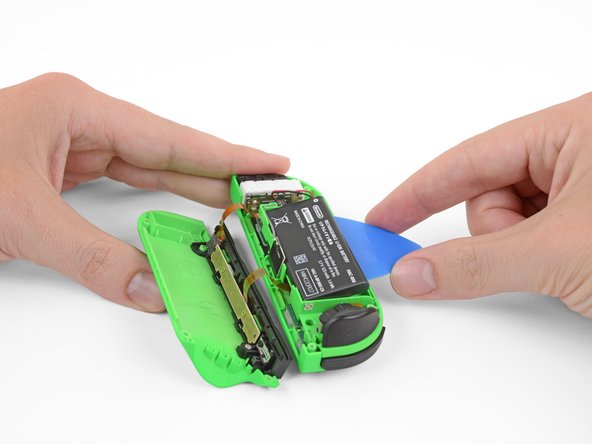

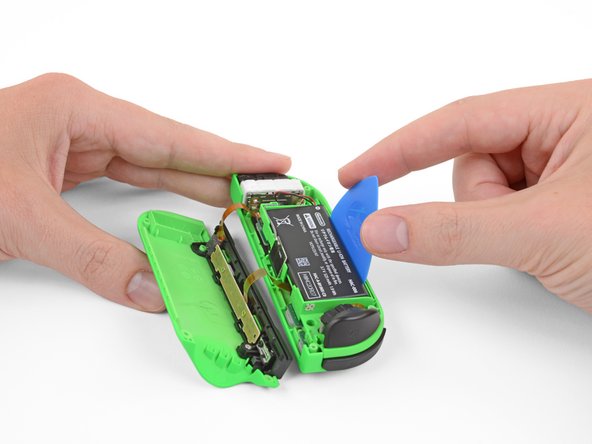

   • Вставь медиатор между батареей и корпусом Joy-Con. Аккуратно подцепи батарею — она слегка приклеена скотчем.
   • Не деформируй и не проколи батарею: повреждённая батарея может загореться или взорваться.
6. 6

   Сними антенну


   • Перед этим шагом запомни, как лежат кабель антенны и её плата, чтобы правильно собрать.

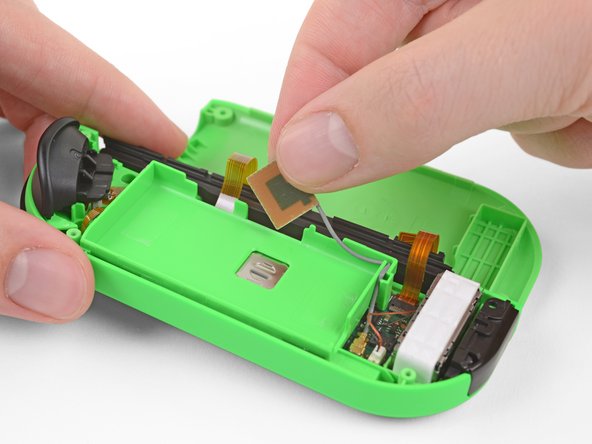

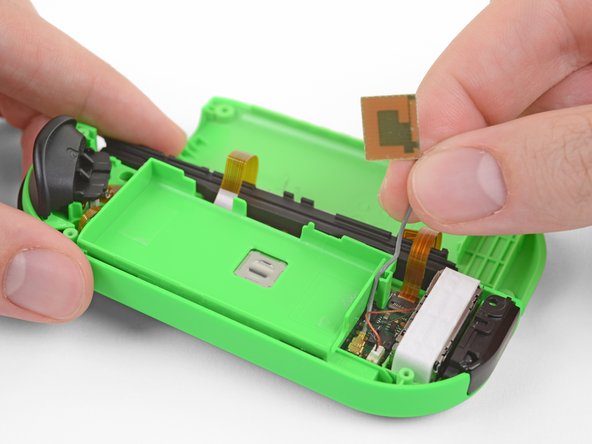

   • Аккуратно вытащи верхнюю половину серого кабеля антенны из отсека батареи.
7. 7

   Отключи антенну

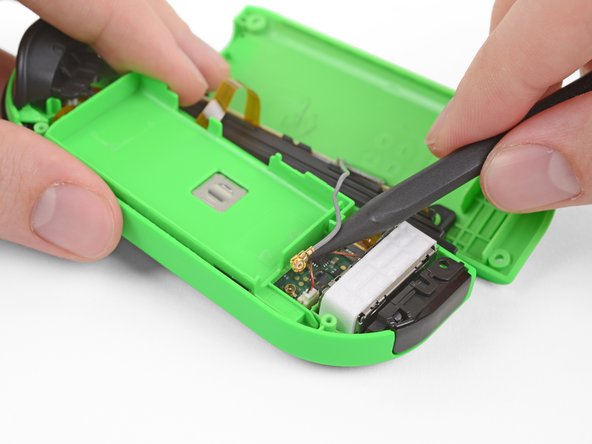

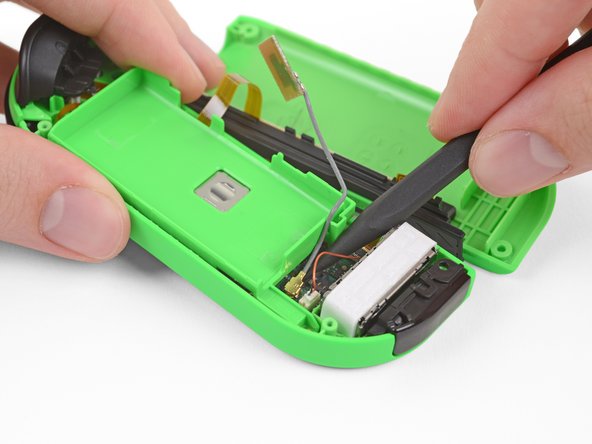

   • Острым концом спаджера подцепи и отключи коаксиальный разъём кабеля антенны от платы.
   • Сними серый кабель антенны.
   • При сборке подключи кабель антенны и проложи его через отсек батареи в средней рамке так же, как он лежал.
8. 8

   Шаг 8

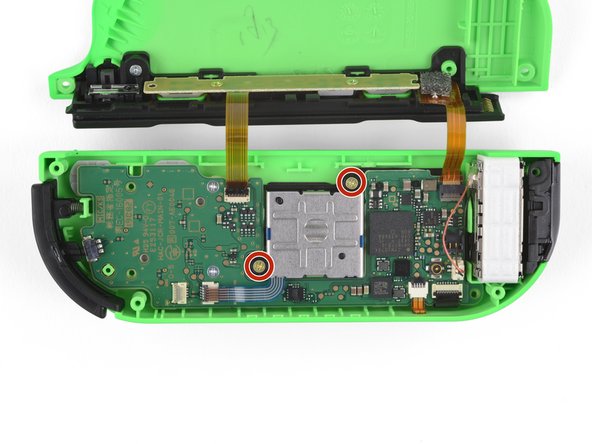

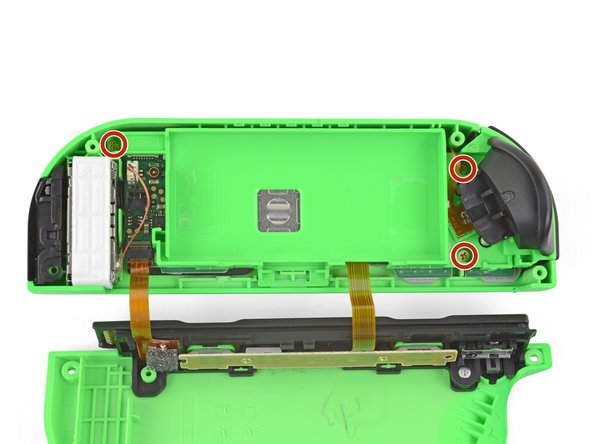

   • Выкрути три винта PH00 длиной 3,5 мм со средней рамки.
   • Пока не пытайся снять среднюю рамку. Хрупкий шлейф ещё соединяет кнопку ZR на рамке с платой под ней.
9. 9

   Сними среднюю рамку

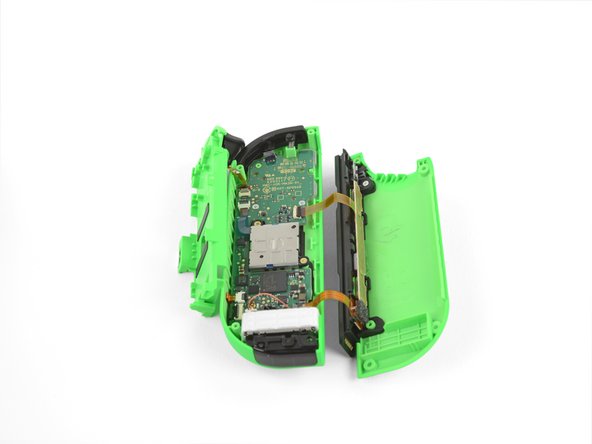

   • Аккуратно переверни среднюю рамку от платы.
   • Старайся не натягивать короткий шлейф кнопки ZR на этом шаге.
10. 10

    Отключи среднюю рамку (необязательно)


    • Шлейф кнопки ZR в этом Joy-Con короткий, подключить его обратно бывает непросто. Этот шаг можно пропустить и оставить шлейф подключённым, только не натягивай его.
    • Если решишь отключить:

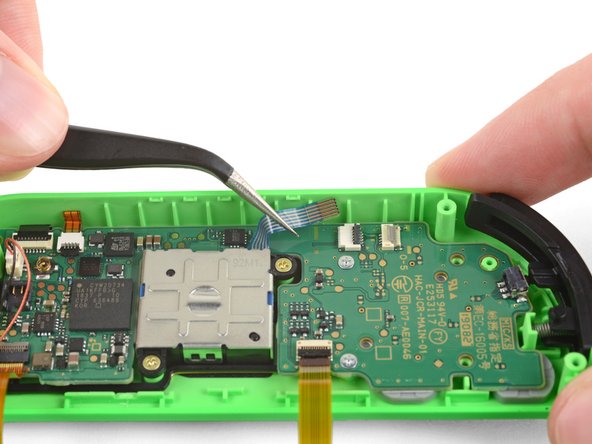

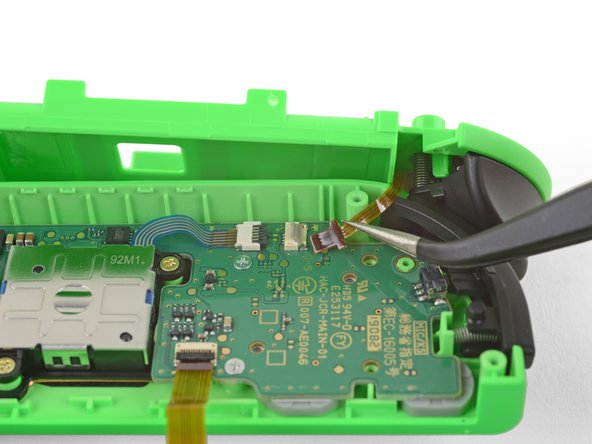

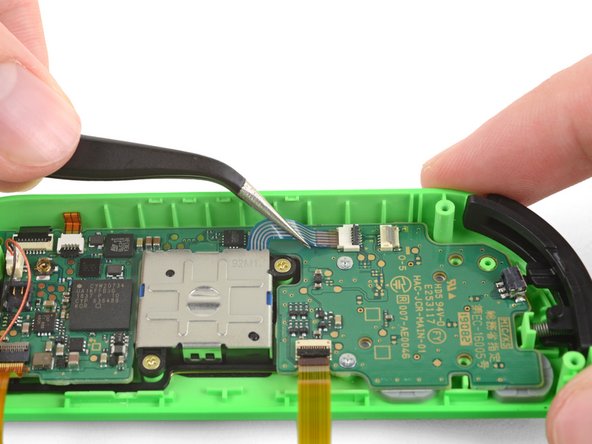

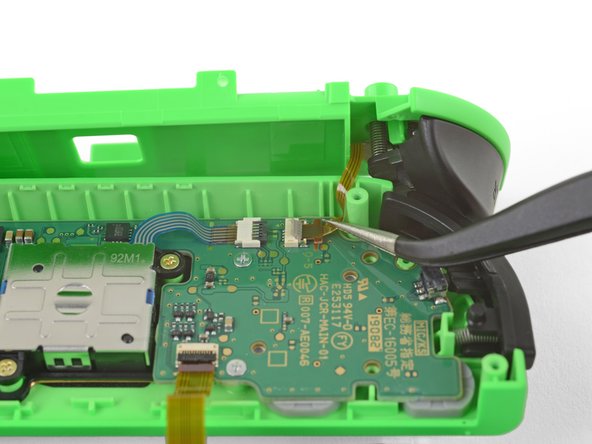

    • Шлейф кнопки ZR закреплён маленьким ZIF-разъёмом на плате. Пинцетом или спаджером откинь фиксатор ZIF-разъёма.

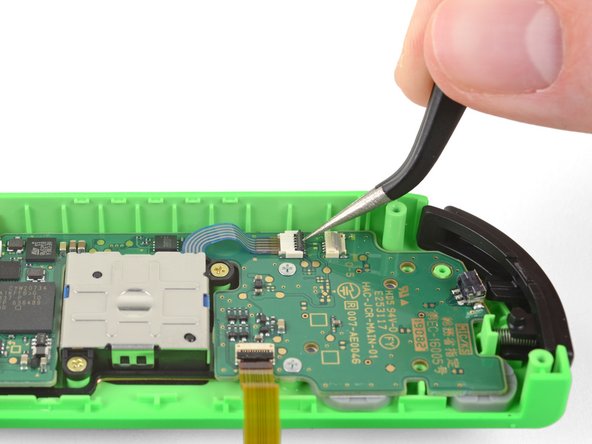

    • Пинцетом аккуратно вытяни шлейф кнопки ZR из ZIF-разъёма. Теперь средняя рамка отключена, её можно снять.
11. 11

    Отключи стик

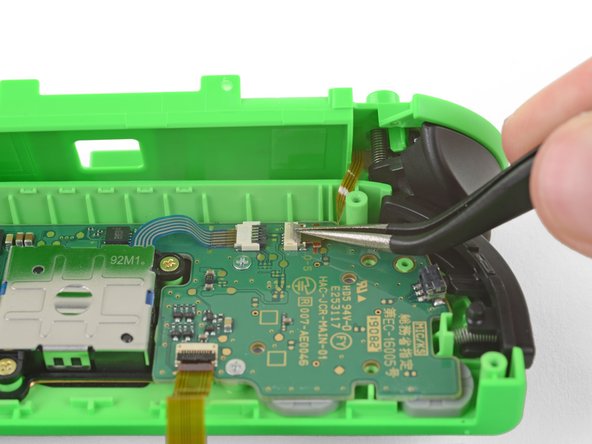

    • Шлейф стика тоже закреплён ZIF-разъёмом. Пинцетом или спаджером откинь фиксатор вверх и аккуратно отключи шлейф.
12. 12

    Шаг 12


    • Выкрути два винта PH00 длиной 3,5 мм со стика.
13. 13

    Сними стик

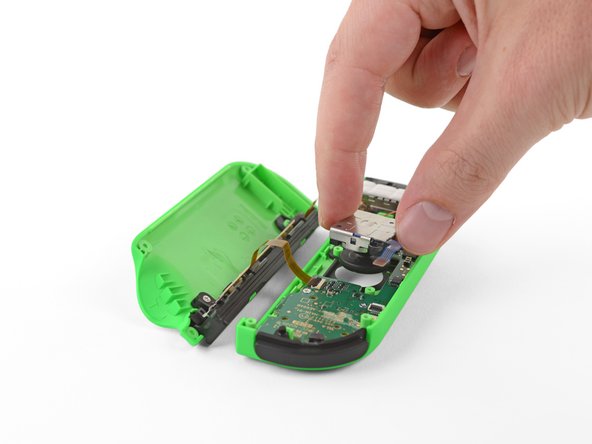

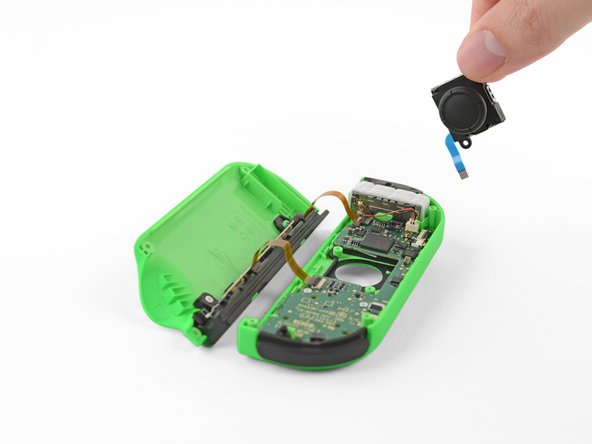

    • Аккуратно вынь стик из корпуса.
    • Вокруг отверстия, через которое стик выходит из Joy-Con, — тонкая чёрная прокладка. Постарайся не сдвинуть её, когда вынимаешь стик!

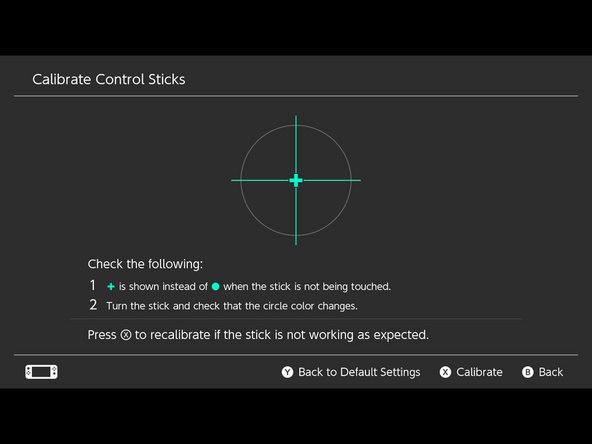

    • Когда Joy-Con полностью собран, подключи его к Nintendo Switch и откалибруй новый стик. Возможно, ещё понадобится перезапустить Switch: удерживай кнопку питания 10–15 секунд, пока консоль не выключится, затем включи снова.
14. 14

    Наклей кольцо-наклейку стика Gulikit


    • Если ты поставил модуль стика Gulikit и в комплекте есть кольцо-наклейка, выполни следующие два шага, чтобы наклеить его.

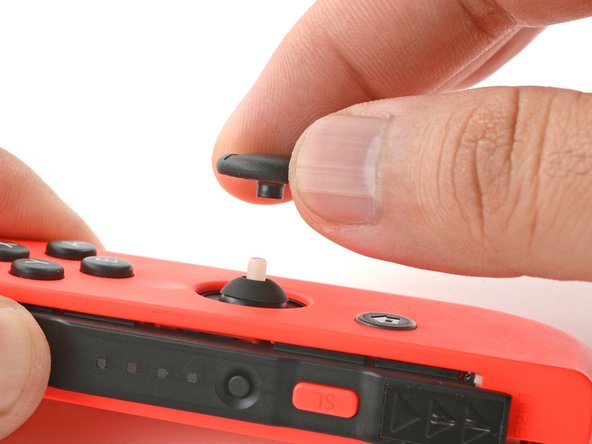

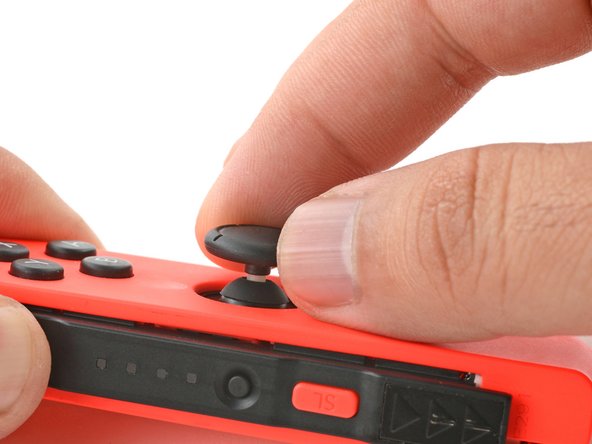

    • Пальцами сними колпачок с модуля стика Gulikit.
15. 15

    Шаг 15

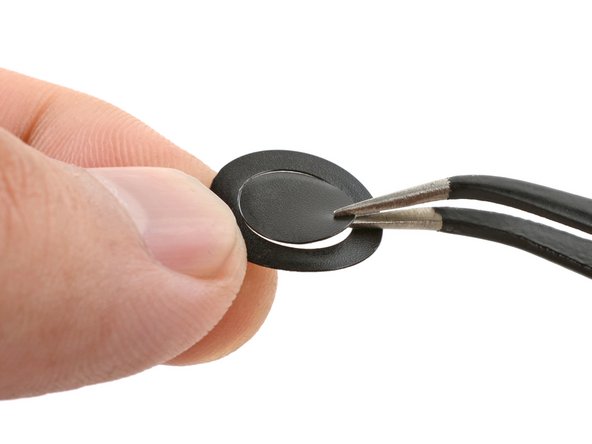

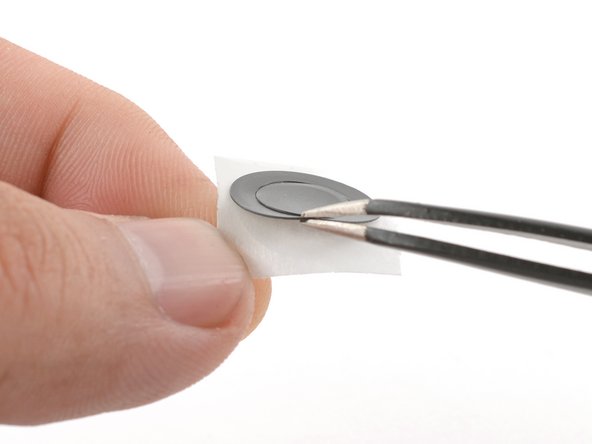

    • Отклей кольцо-наклейку от подложки.
    • Если центр наклейки остался прикреплённым, отдели его от кольца и убери.

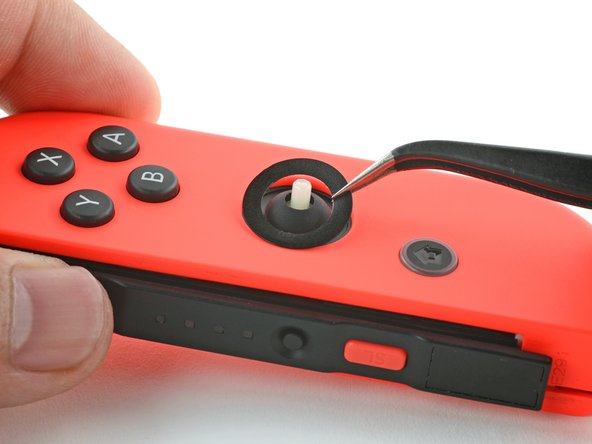

    • Положи кольцо-наклейку в углубление вокруг стика и прижми пальцами на несколько секунд, чтобы приклеить.

Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
