Прежде чем разбирать. Вскрытие может лишить гарантии — если она есть, неси консоль в сервис. Отключи все кабели и не работай на ковре: статическое электричество убивает платы. Всё делаешь на свой риск.
В комплекте с Nintendo Switch два Joy-Con. Здесь показано, как заменить стик левого Joy-Con. Для правого Joy-Con порядок другой — выбери правильную инструкцию для своего контроллера.
Инструменты
- Спаджер (пластиковая лопатка)
- Пинцет
- 1 x Opening Picks
- Tri-point Y00 Screwdriver
- Phillips #00 Screwdriver
Шаги
- 1
Выкрути винты задней панели

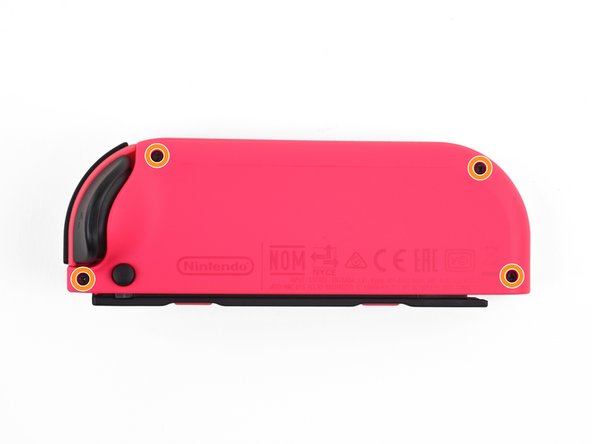

- Выкрути четыре винта Tri-Point Y00 с задней панели Joy-Con.
- Все эти винты длиной 6,2 мм, но всё равно лучше раскладывать их по порядку и ставить на свои места!
- 2
Шаг 2

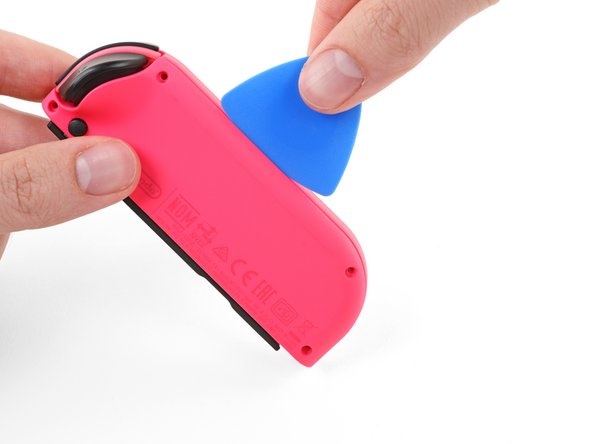

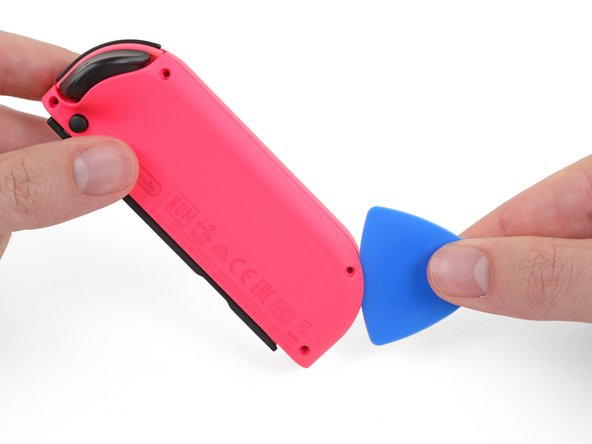

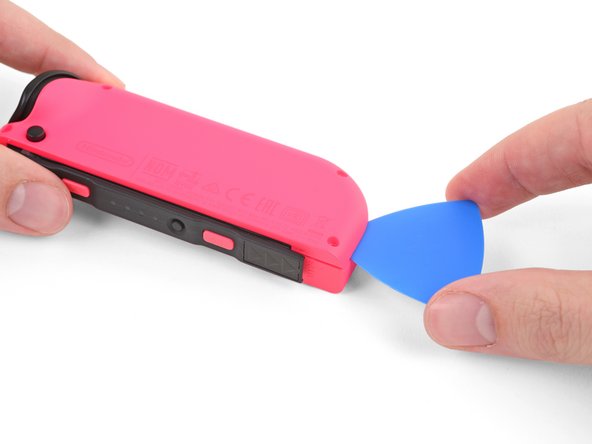

- Вставь медиатор в шов на нижнем торце контроллера (напротив кнопок L и ZL).
- Медленно веди плоский край медиатора вверх вдоль бока Joy-Con.
- Не вставляй медиатор слишком глубоко внутрь Joy-Con — можно повредить внутренние детали. Задняя панель отходит довольно легко, сильно давить не нужно.
- 3
Шаг 3

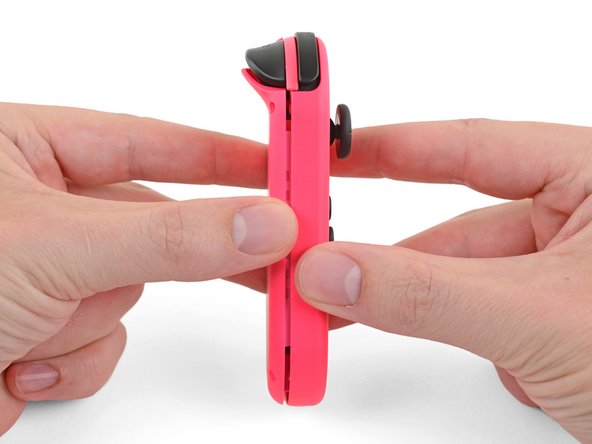

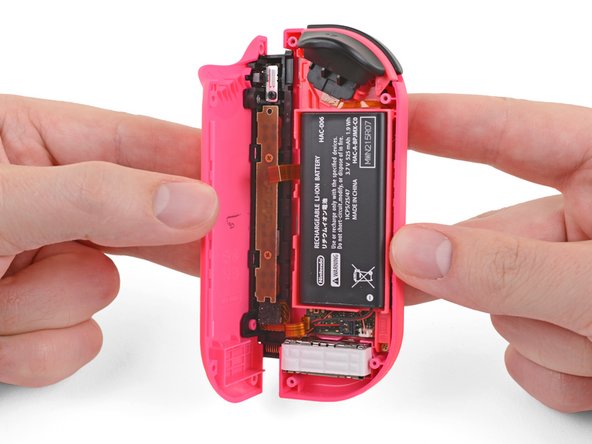

- Повернув направляющую для зарядки от себя, открой Joy-Con, как книгу.
- Пока не снимай заднюю панель полностью: два шлейфа ещё соединяют направляющую с платой.
- При сборке, прежде чем защёлкивать половинки Joy-Con, проверь, что шлейф SL/SR слегка изогнут под отсеком батареи. Иначе его можно пережать и повредить.
- 4
Шаг 4

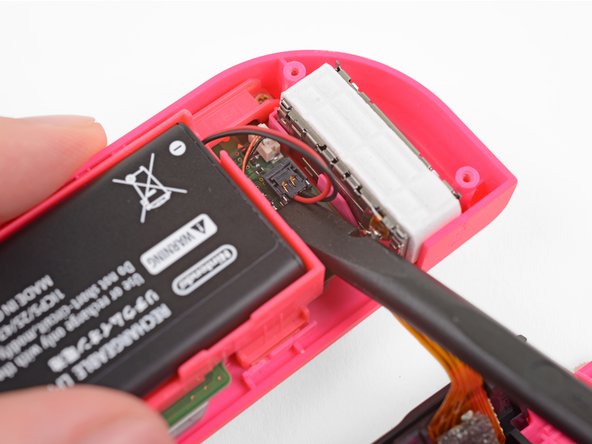

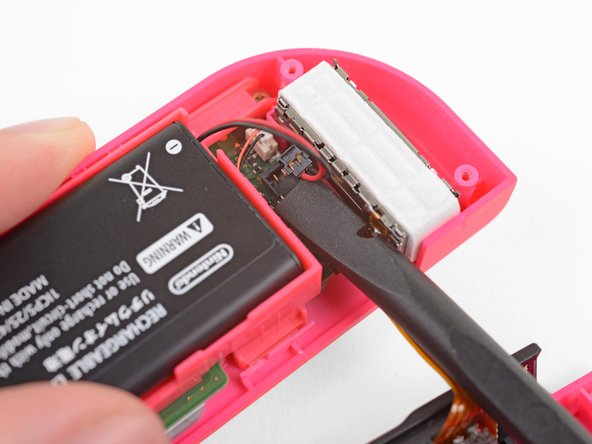

- Спаджером аккуратно подними разъём батареи прямо вверх из гнезда на плате. Так Joy-Con не включится во время ремонта.
- Поднимай разъём очень осторожно: если спаджером не получается, попробуй аккуратно потянуть провода прямо вверх от платы.
- При сборке вдави разъём прямо вниз в гнездо на плате, чтобы подключить батарею.
- 5
Шаг 5

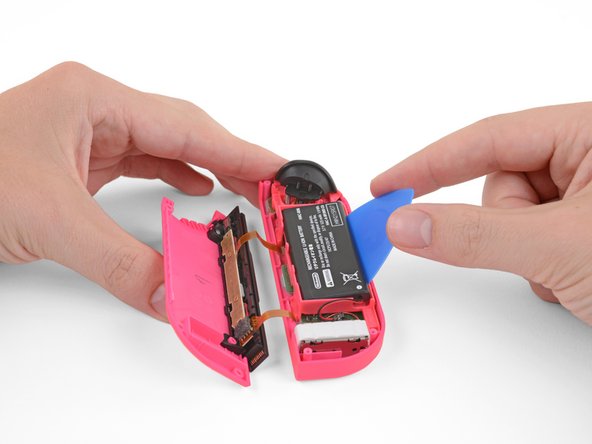

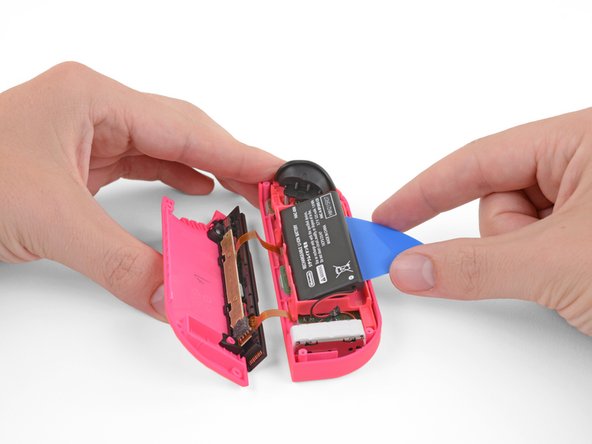

- Вставь медиатор между батареей и корпусом Joy-Con.

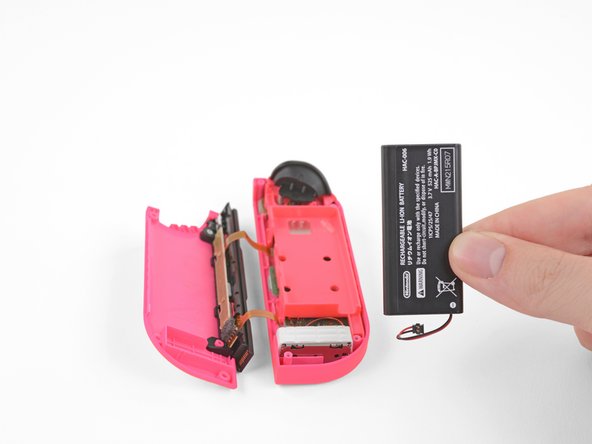

- Аккуратно подцепи батарею — она слегка приклеена скотчем.
- Не деформируй и не проколи батарею: повреждённая батарея может загореться или взорваться.
- 6
Шаг 6

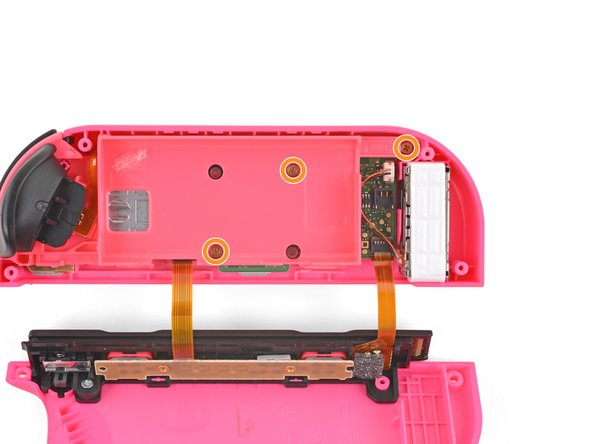

- Выкрути три золотистых винта PH00 длиной 3,5 мм со средней рамки.
- Пока не пытайся снять среднюю рамку. Хрупкий шлейф ещё соединяет кнопку ZL на рамке с платой под ней.
- 7
Шаг 7

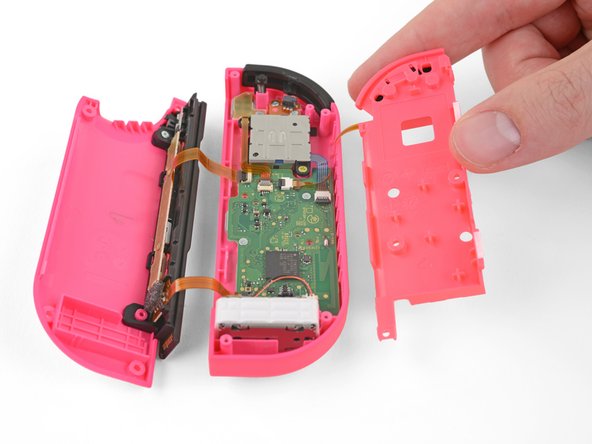

- Аккуратно переверни среднюю рамку от платы, как страницу книги.
- Старайся не натягивать тонкий шлейф кнопки ZL на этом шаге.
- 8
Шаг 8

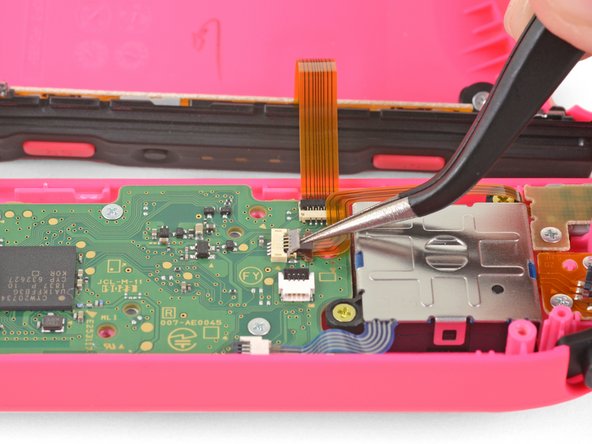

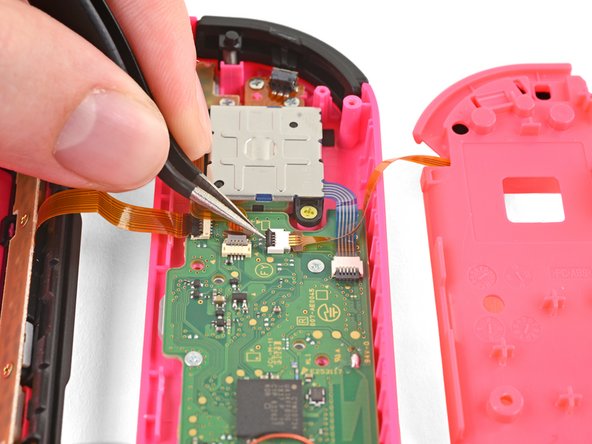

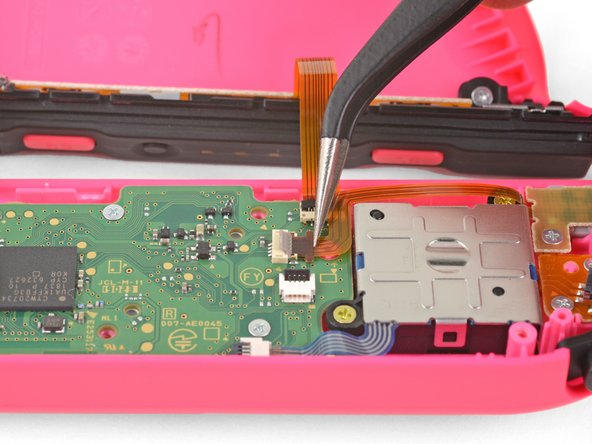

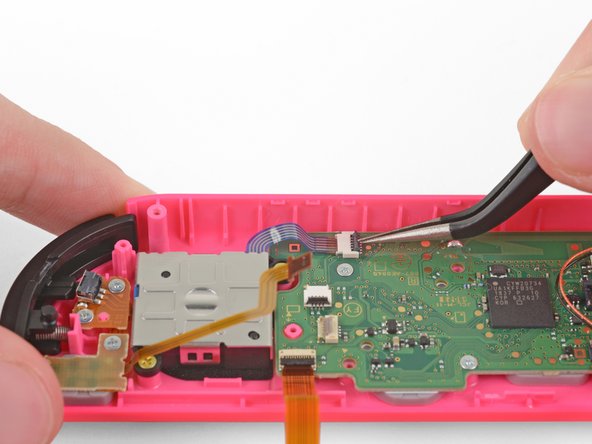

- Шлейф кнопки ZL закреплён маленьким ZIF-разъёмом на плате. Пинцетом или спаджером откинь фиксатор ZIF-разъёма напротив шлейфа.
- Пинцетом аккуратно вытяни шлейф кнопки ZL из ZIF-разъёма. Теперь средняя рамка отключена, её можно снять.
- 9
Шаг 9
- Шлейф, соединяющий кнопку «минус» Joy-Con с платой, проходит по задней стороне стика. Стик можно снять и не отключая этот шлейф, но если отключить и убрать его, будет намного проще.

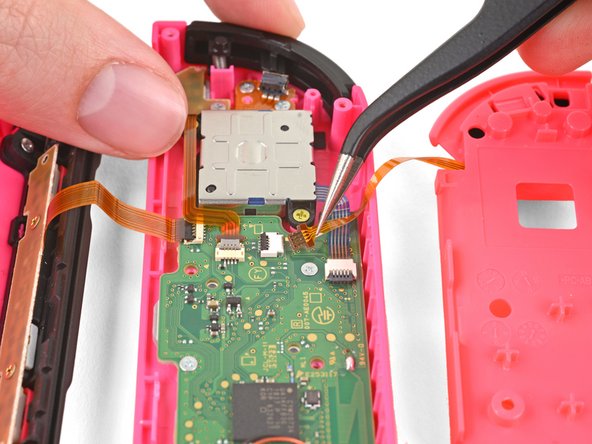

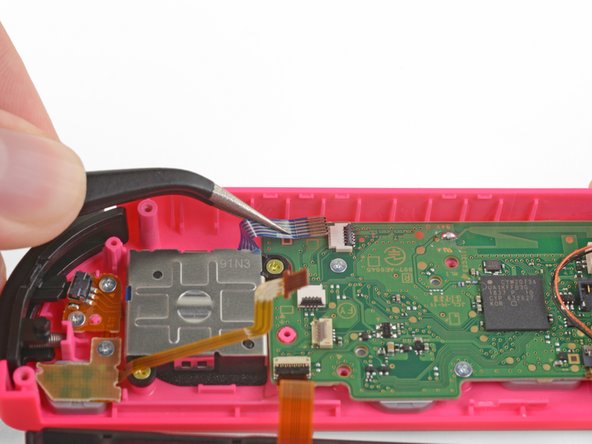

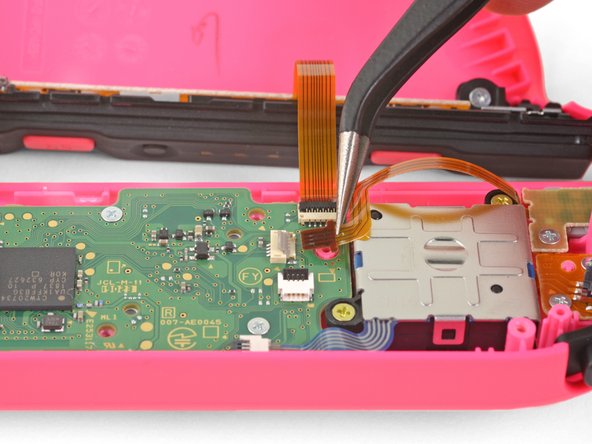

- Открой ZIF-разъём кнопки «минус» и отключи шлейф.
- 10
Шаг 10

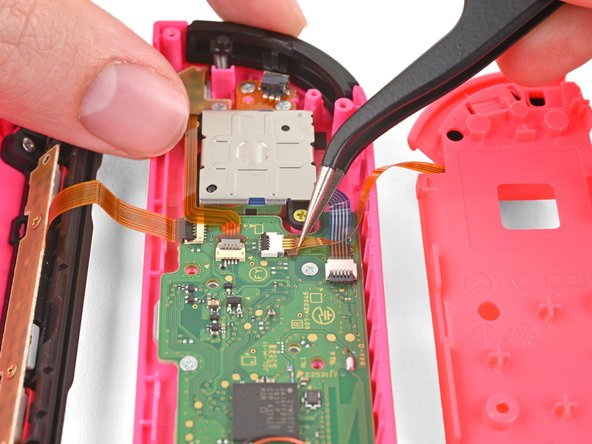

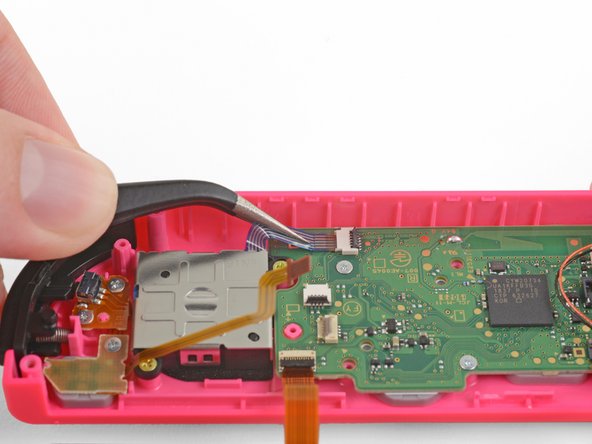

- Наконец, стик держится ещё одним ZIF-разъёмом. Аккуратно откинь фиксатор вверх и отключи шлейф.
- 11
Шаг 11

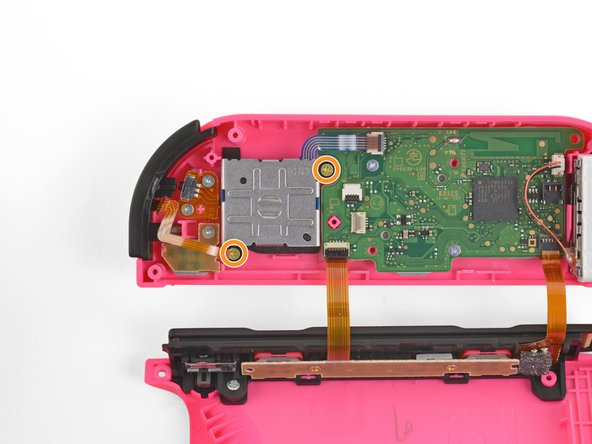

- Выкрути два винта PH00 длиной 3,5 мм со стика.
- 12
Шаг 12

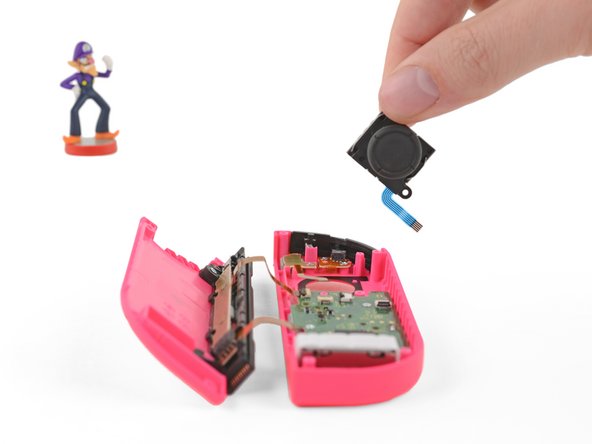

- Аккуратно вынь стик из корпуса.

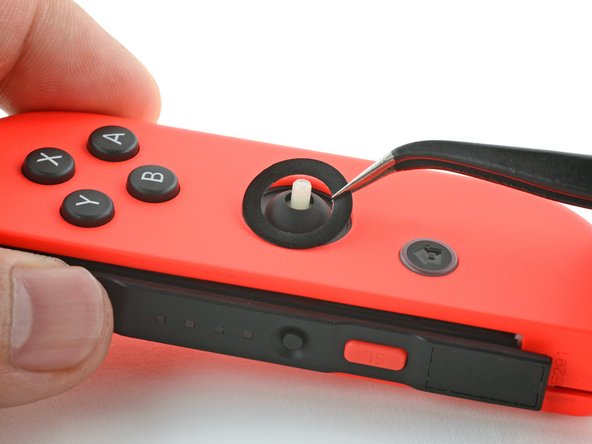

- Вокруг отверстия, через которое стик выходит из Joy-Con, — тонкая чёрная прокладка. Постарайся не сдвинуть её, когда вынимаешь стик!

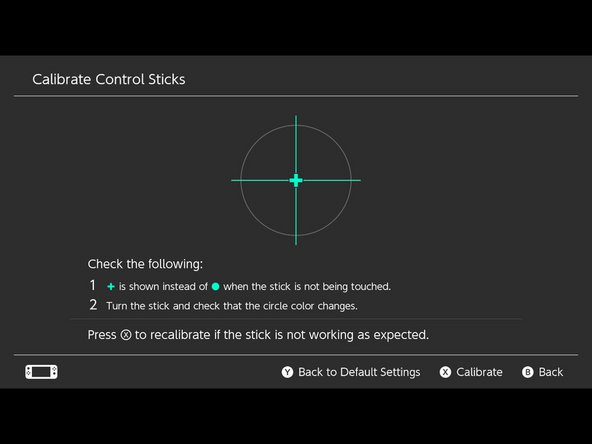

- Когда Joy-Con полностью собран, подключи его к Nintendo Switch и откалибруй новый стик. Возможно, ещё понадобится перезапустить Switch: удерживай кнопку питания 10–15 секунд, пока консоль не выключится, затем включи снова.
- 13
Наклей кольцо-наклейку стика Gulikit
- Если ты поставил модуль стика Gulikit и в комплекте есть кольцо-наклейка, выполни следующие два шага, чтобы наклеить его.

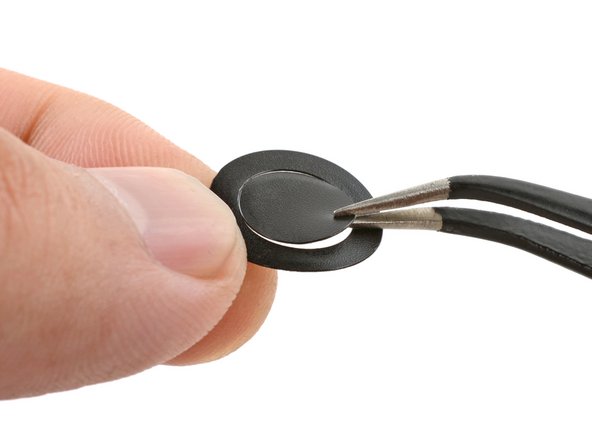

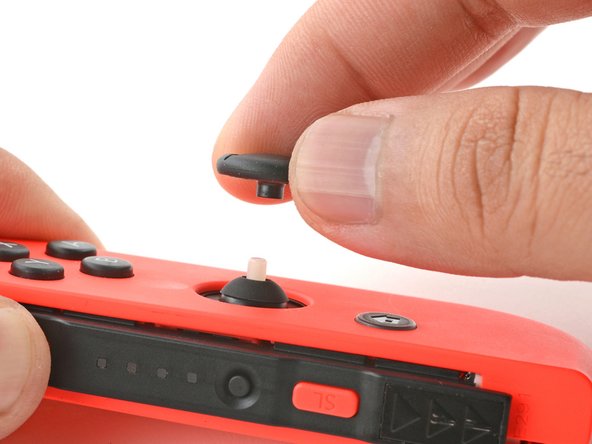

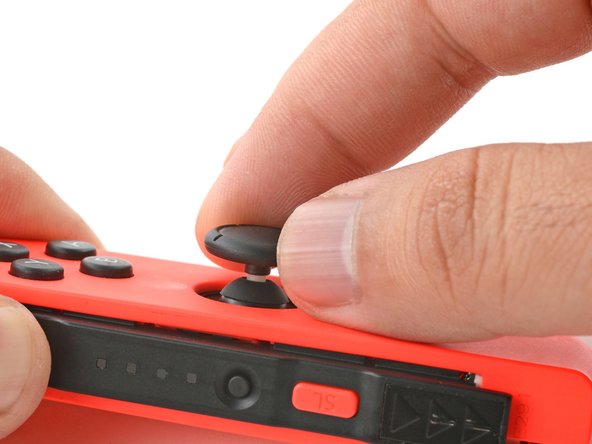

- Пальцами сними колпачок с модуля стика Gulikit.
- 14
Шаг 14

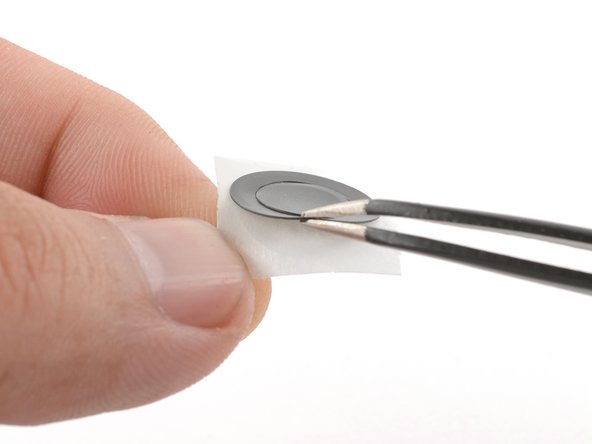

- Отклей кольцо-наклейку от подложки.
- Если центр наклейки остался прикреплённым, отдели его от кольца и убери.
- Положи кольцо-наклейку в углубление вокруг стика и прижми пальцами на несколько секунд, чтобы приклеить.
Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
