Замена левого стика (пайка): DualShock 4

Сложность
Сложно
Время
30–1 ч
Шагов
23
Прежде чем разбирать. Вскрытие может лишить гарантии — если она есть, неси консоль в сервис. Отключи все кабели и не работай на ковре: статическое электричество убивает платы. Всё делаешь на свой риск.

Вот DualShock 4, у которого дрейфовали оба стика. Замена стиков довольно простая и решила проблему.

Стик впаян в плату контроллера — для этого ремонта нужна паяльная станция.

Инструменты

  • Салфетки из микрофибры
  • Phillips #00 Screwdriver
  • 1 x Opening Picks
  • Спаджер (пластиковая лопатка)
  • Пинцет
  • Soldering Iron

Шаги

  1. 1

    Проверь модель контроллера

    Шаг 1: Проверь модель контроллера, фото 1

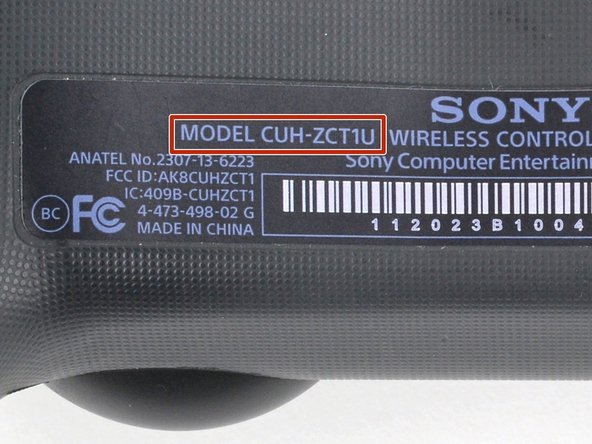

    • Посмотри номер модели на задней стороне контроллера. Инструкция написана для модели CUH-ZCT1U. Если у тебя другая модель, порядок действий и запчасти могут немного отличаться.
    • Если у тебя DualShock 4 второго поколения, модель CUH-ZCT2U, воспользуйся этими инструкциями.
  2. 2

    Открути заднюю часть корпуса

    Шаг 2: Открути заднюю часть корпуса, фото 1Шаг 2: Открути заднюю часть корпуса, фото 2

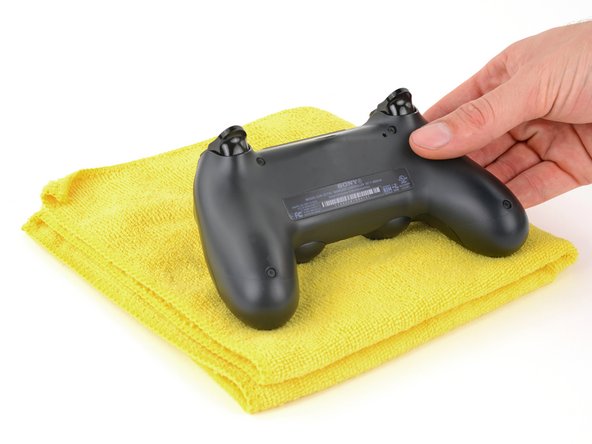

    • Если контроллер нужно зафиксировать во время ремонта, положи его на мягкую поверхность — например, салфетку из микрофибры.

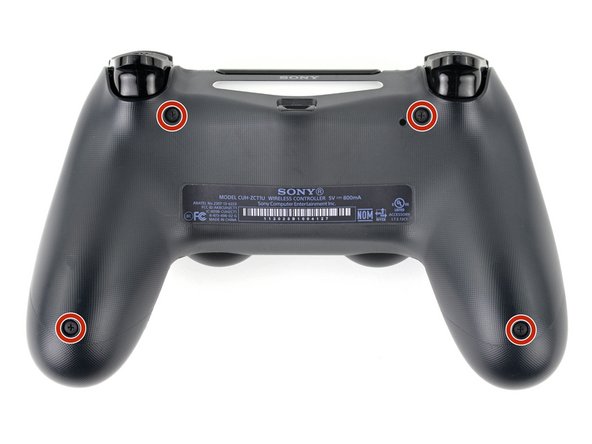

    • Крестовой отвёрткой выкрути четыре винта длиной 6,4 мм, которыми закреплена задняя часть корпуса.
  3. 3

    Сними кнопку L1

    Шаг 3: Сними кнопку L1, фото 1Шаг 3: Сними кнопку L1, фото 2Шаг 3: Сними кнопку L1, фото 3

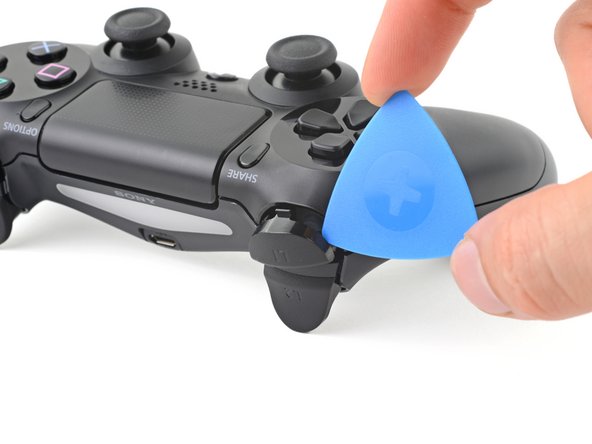

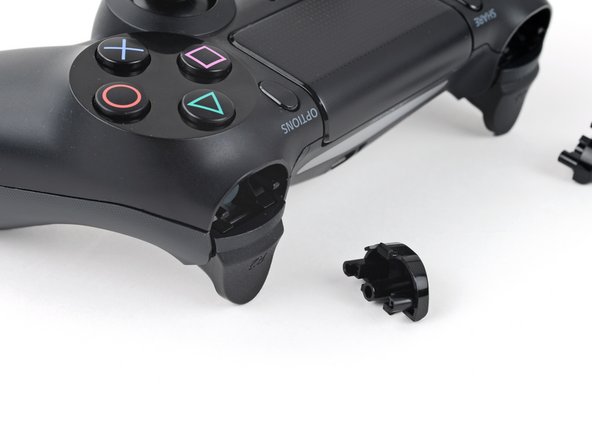

    • Медиатором подцепи каждый угол кнопки L1 и отдели её от передней части корпуса.
      • Прикрой кнопку, чтобы она не улетела.

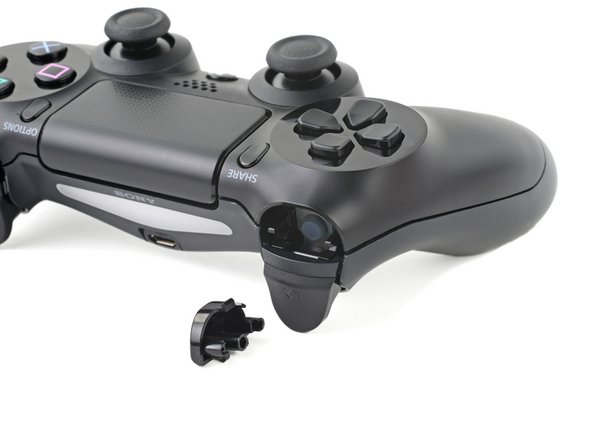

    • Сними кнопку.
  4. 4

    Сними кнопку R1

    Шаг 4: Сними кнопку R1, фото 1

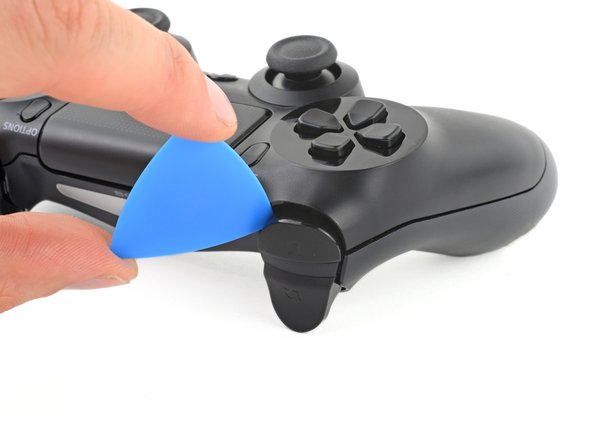

    • Подцепи и сними медиатором кнопку R1 так же, как L1.
  5. 5

    Отщёлкни заднюю часть корпуса

    Шаг 5: Отщёлкни заднюю часть корпуса, фото 1Шаг 5: Отщёлкни заднюю часть корпуса, фото 2Шаг 5: Отщёлкни заднюю часть корпуса, фото 3
    • Задняя часть корпуса крепится к передней шестью пластиковыми защёлками. Следующие четыре шага показывают, как их освободить, прежде чем открыть контроллер.

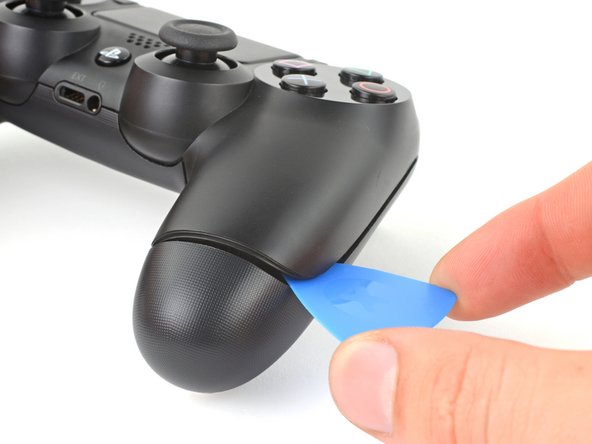

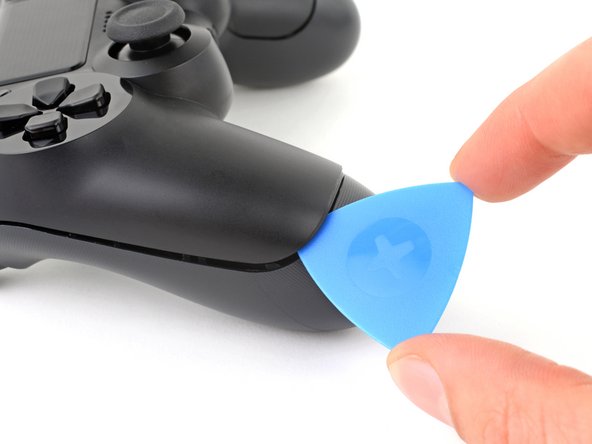

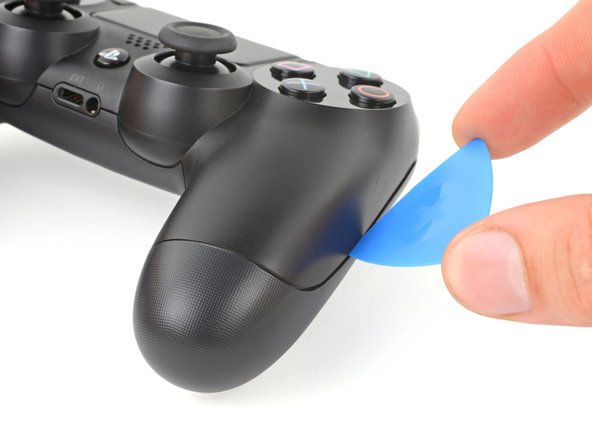

    • Вставь медиатор под наклоном вниз между передней и задней частями корпуса, посередине между ручкой и кнопками действий.
    • Сдвинь медиатор к ручке и подцепи вверх, чтобы освободить первую защёлку.
    • Повтори с другой стороны контроллера, чтобы освободить вторую защёлку.
  6. 6

    Шаг 6

    Шаг 6, фото 1Шаг 6, фото 2Шаг 6, фото 3

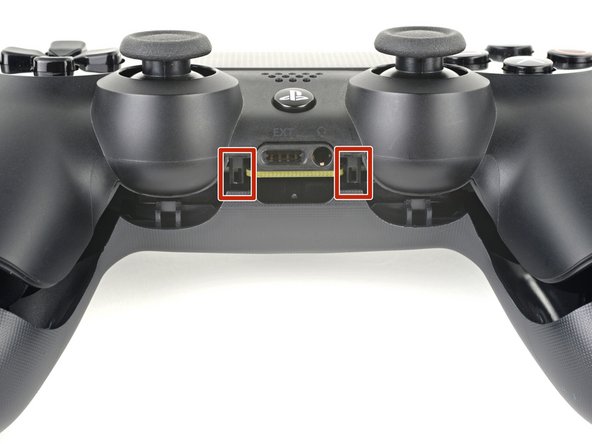

    • Ещё две защёлки держат заднюю часть у разъёма расширения и гнезда наушников.

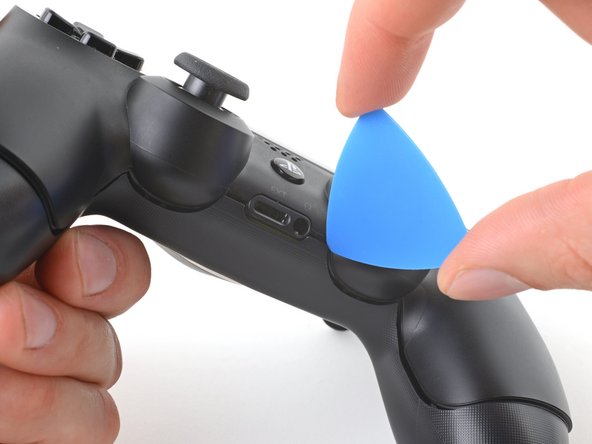

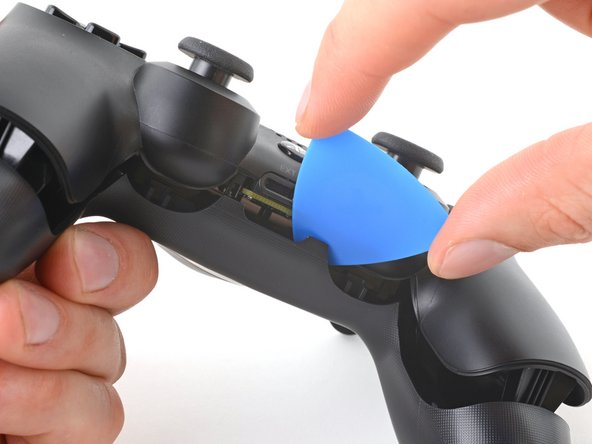

    • Вставь медиатор между передней и задней частями корпуса с любой стороны от разъёмов.
    • Поверни медиатор, чтобы отщёлкнуть этот участок задней части от передней.
      • Если задняя часть не поддаётся, вставляй и поворачивай медиатор под разными углами.
    • Пока не открывай контроллер: он ещё держится на двух очень хрупких защёлках у курков.
  7. 7

    Шаг 7

    Шаг 7, фото 1
    • Последние две защёлки очень хрупкие, их нужно освобождать изнутри контроллера. Если сломаешь — не страшно: на ремонт и работу контроллера это не повлияет.

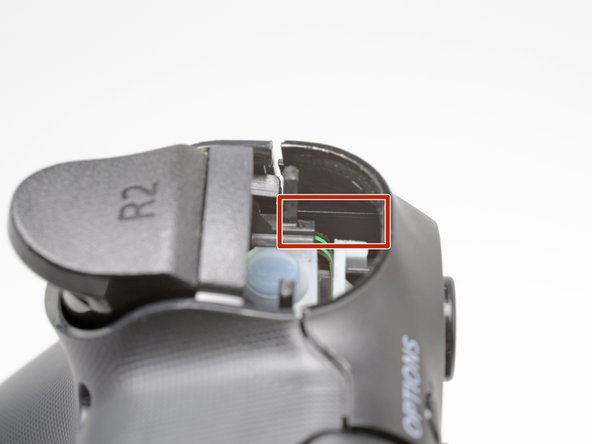

    • Найди защёлки, посмотрев в щель над кнопками R2 или L2.
  8. 8

    Шаг 8

    Шаг 8, фото 1Шаг 8, фото 2Шаг 8, фото 3

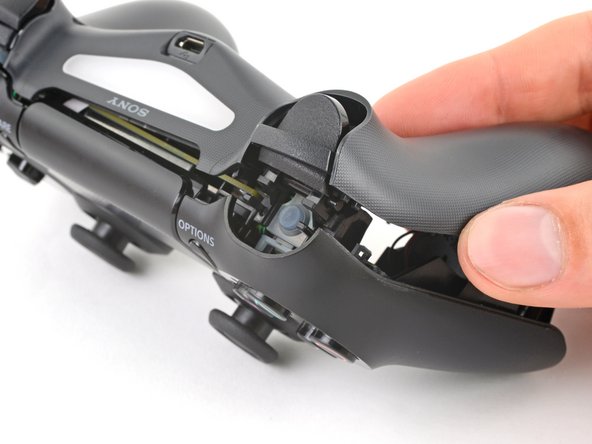

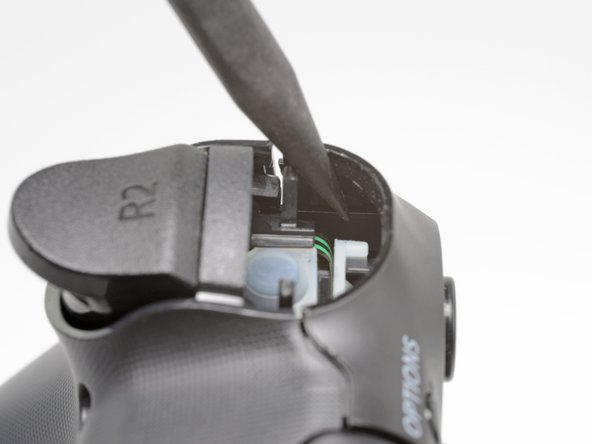

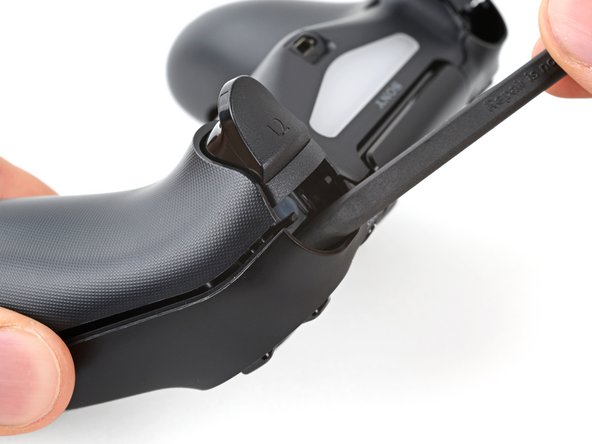

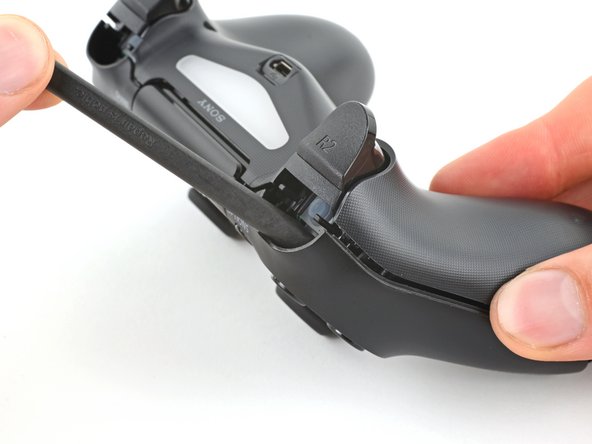

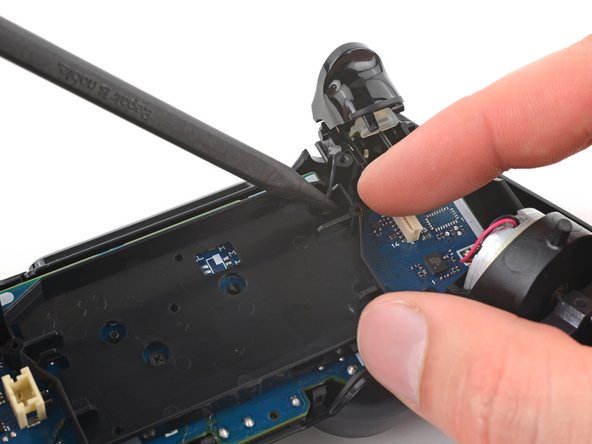

    • Просунь острый конец спаджера в щель над кнопкой R2 и отожми защёлку наружу.

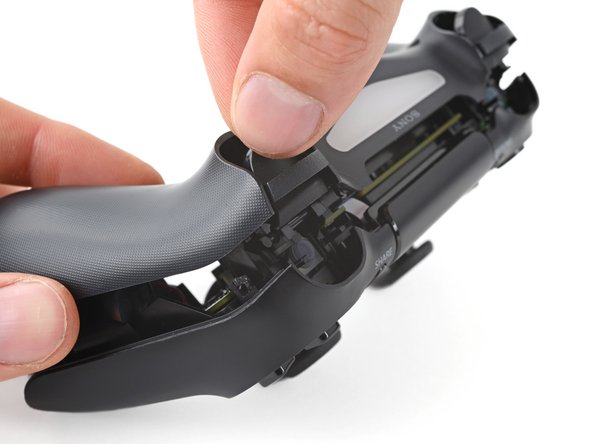

    • Отжимая защёлку, медленно отводи заднюю часть от передней, пока не почувствуешь, что они разошлись.
      • Не открывай контроллер полностью, пока не освободишь обе защёлки — у R2 и у L2.
    • Повтори для защёлки у кнопки L2.
  9. 9

    Сними заднюю крышку

    Шаг 9: Сними заднюю крышку, фото 1Шаг 9: Сними заднюю крышку, фото 2Шаг 9: Сними заднюю крышку, фото 3

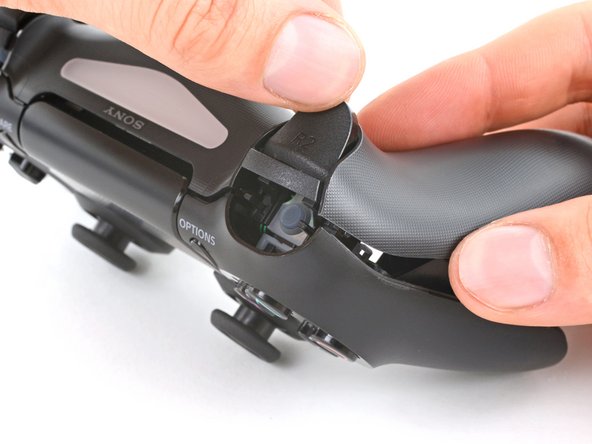

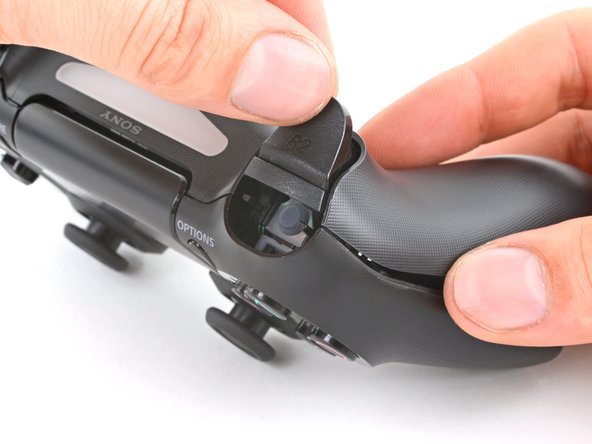

    • Нажми кнопку R2 и проведи над ней заднюю часть корпуса.
  10. 10

    Шаг 10

    Шаг 10, фото 1
    • Нажми кнопку L2 и проведи над ней заднюю часть корпуса.
  11. 11

    Шаг 11

    Шаг 11, фото 1Шаг 11, фото 2Шаг 11, фото 3

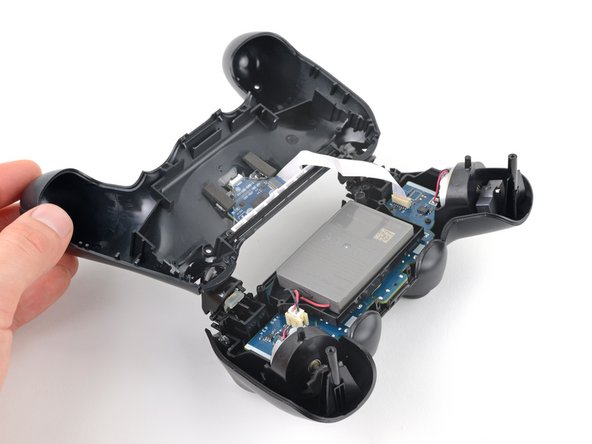

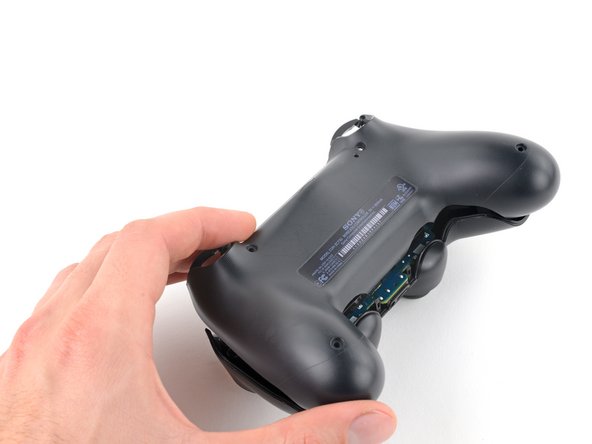

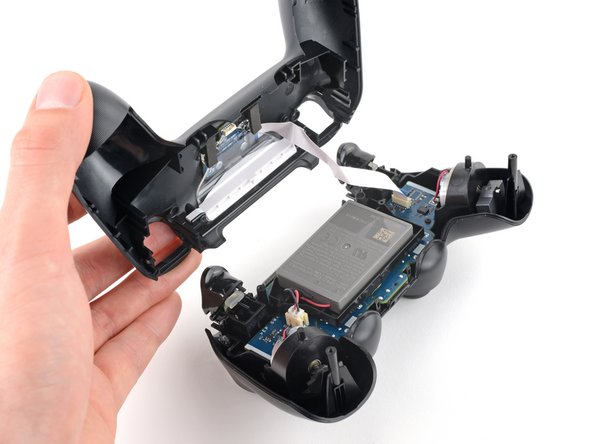

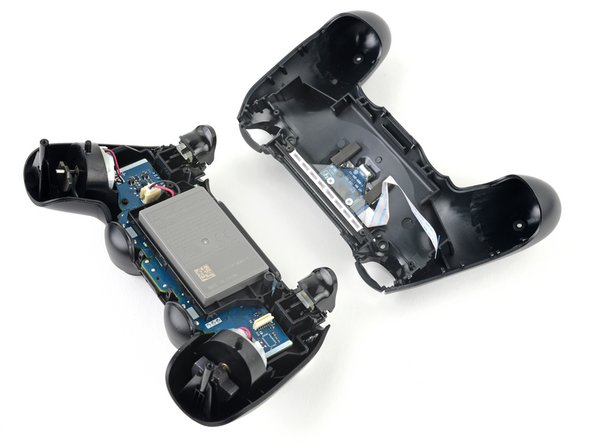

    • Переверни заднюю часть через верх контроллера и положи, стараясь не натянуть соединительный шлейф.
  12. 12

    Отключи соединительный шлейф

    Шаг 12: Отключи соединительный шлейф, фото 1Шаг 12: Отключи соединительный шлейф, фото 2Шаг 12: Отключи соединительный шлейф, фото 3

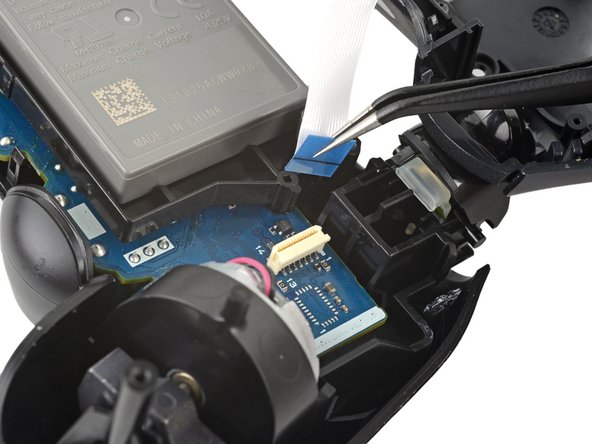

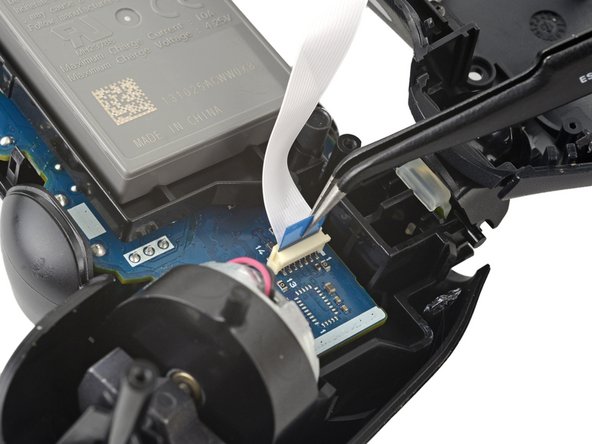

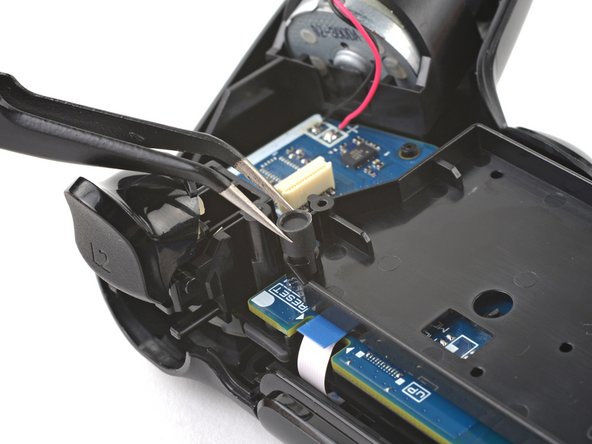

    • Пинцетом или пальцами отключи соединительный шлейф, потянув синий язычок прямо из гнезда.
    • При сборке подключай шлейф синим язычком к внешней стороне контроллера.
  13. 13

    Отключи батарею

    Шаг 13: Отключи батарею, фото 1Шаг 13: Отключи батарею, фото 2

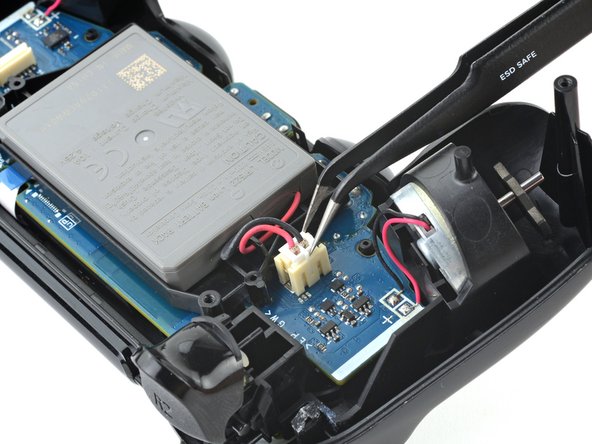

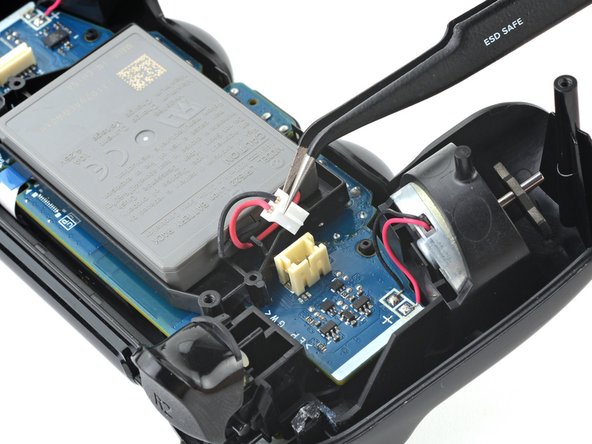

    • Пинцетом или пальцами возьмись за колодку кабеля батареи и отключи её от платы.
      • Тяни только за колодку разъёма, а не за кабель.
  14. 14

    Сними батарею

    Шаг 14: Сними батарею, фото 1

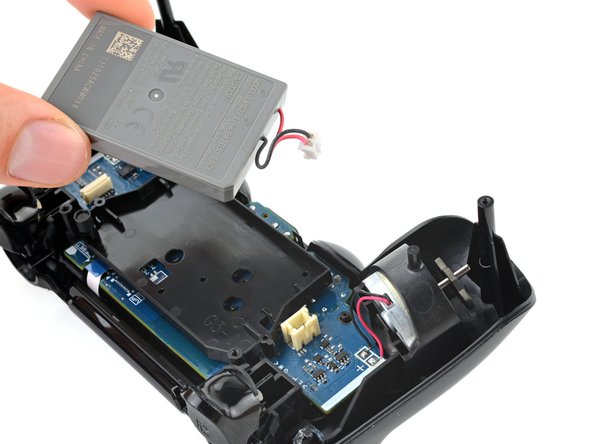

    • Сними батарею.
  15. 15

    Сними удлинитель кнопки сброса

    Шаг 15: Сними удлинитель кнопки сброса, фото 1Шаг 15: Сними удлинитель кнопки сброса, фото 2
    • Возьмись за удлинитель кнопки сброса и вынь его из углубления в держателе батареи.
  16. 16

    Сними держатель батареи

    Шаг 16: Сними держатель батареи, фото 1Шаг 16: Сними держатель батареи, фото 2Шаг 16: Сними держатель батареи, фото 3

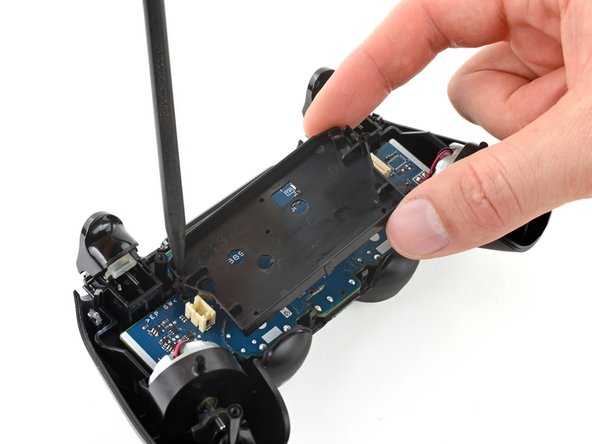

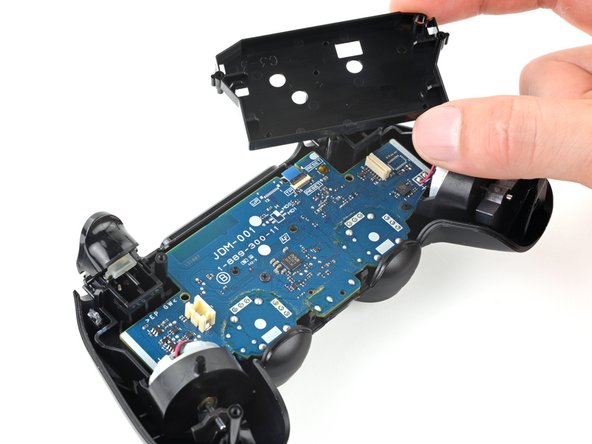

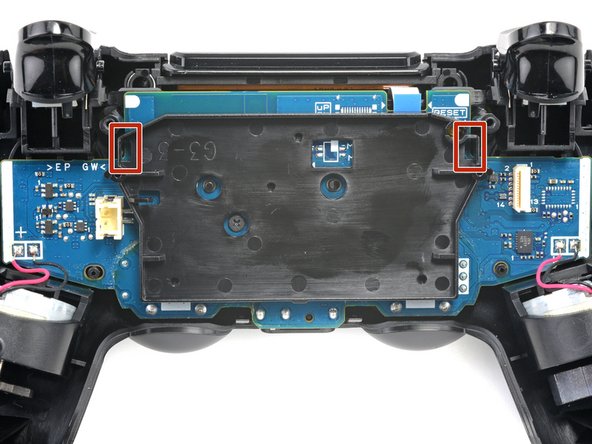

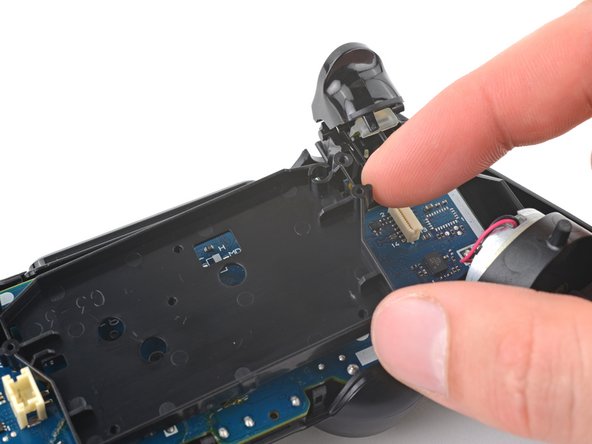

    • Найди две защёлки, которыми держатель батареи крепится к плате.
    • Вставь острый конец спаджера в отверстие за правой защёлкой держателя.
    • Нажми на защёлку, чтобы освободить её от платы.
    • Подними правый край держателя батареи.
  17. 17

    Шаг 17

    Шаг 17, фото 1Шаг 17, фото 2
    • Вставь острый конец спаджера в отверстие за левой защёлкой держателя.
    • Нажми на защёлку, чтобы освободить её от платы.
    • Сними держатель батареи.
  18. 18

    Отключи сенсорную панель

    Шаг 18: Отключи сенсорную панель, фото 1Шаг 18: Отключи сенсорную панель, фото 2Шаг 18: Отключи сенсорную панель, фото 3

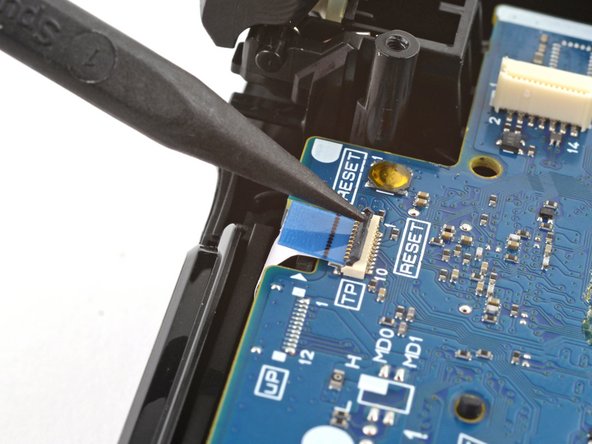

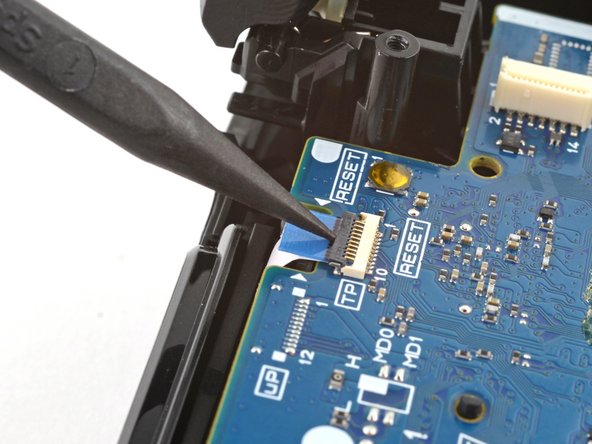

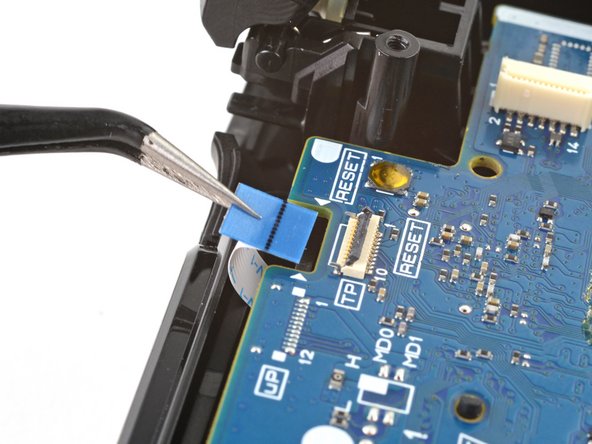

    • Острым концом спаджера откинь вверх фиксатор ZIF-разъёма шлейфа сенсорной панели.
    • Пинцетом или пальцами отключи шлейф за синий язычок.
  19. 19

    Открути плату

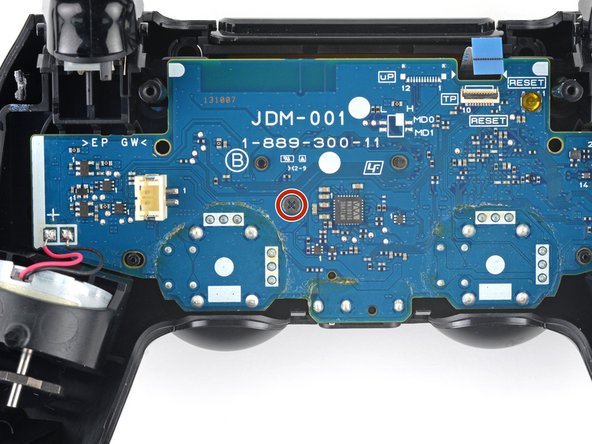

    Шаг 19: Открути плату, фото 1
    • Крестовой отвёрткой выкрути винт 6,4 мм, которым закреплена плата.
  20. 20

    Сними плату

    Шаг 20: Сними плату, фото 1Шаг 20: Сними плату, фото 2Шаг 20: Сними плату, фото 3

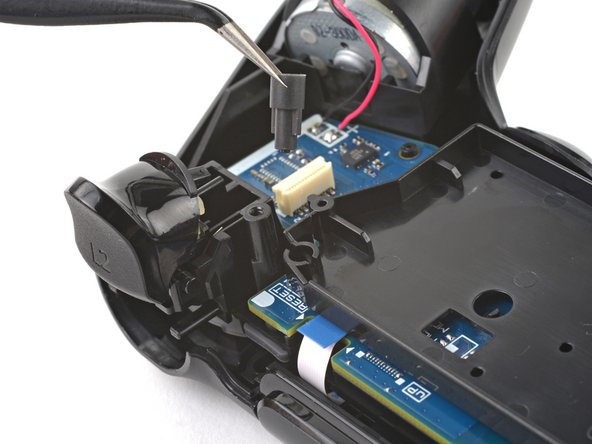

    • Не натягивай провода вибромоторов. Если они оторвутся от платы, припаяй их по этой инструкции.

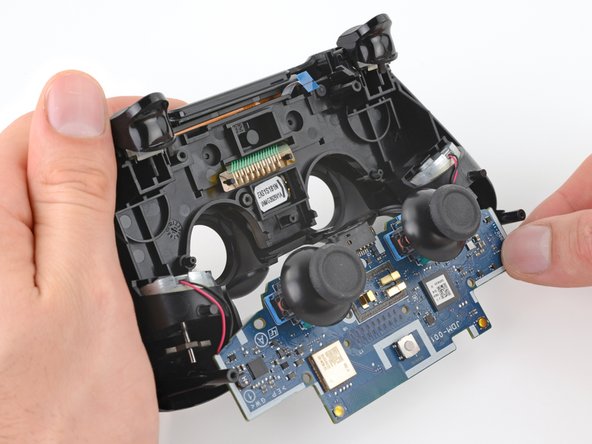

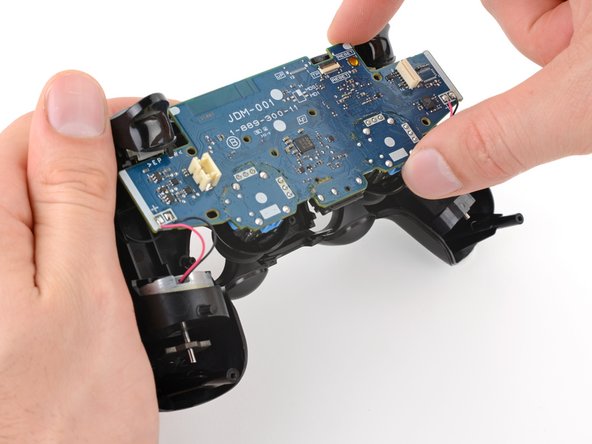

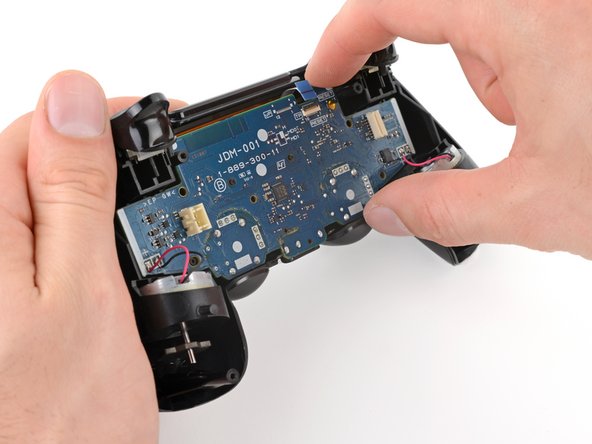

    • Подними плату со средней рамки.
    • Проведи колпачки стиков через вырезы в передней части корпуса.
    • Переверни плату через низ контроллера, не отключая провода вибромоторов.
  21. 21

    Шаг 21

    Шаг 21, фото 1Шаг 21, фото 2Шаг 21, фото 3

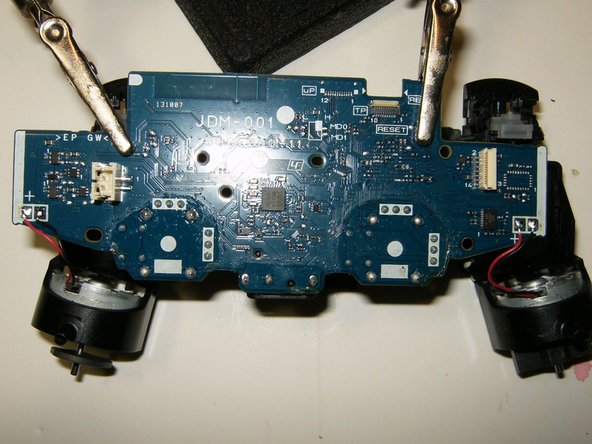

    • Зафиксируй плату для пайки «третьей рукой» или похожим держателем.

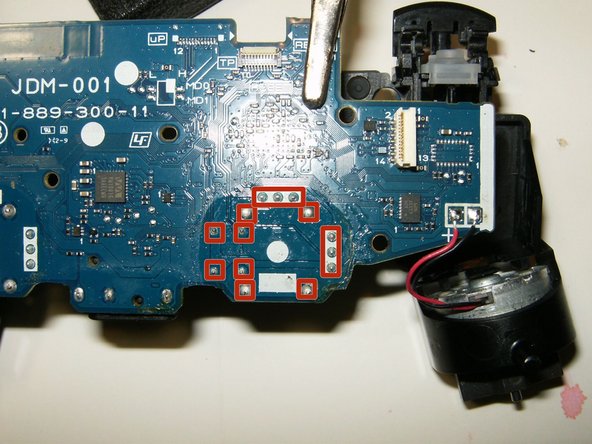

    • Вот контакты, которые нужно выпаять. Плата перевёрнута, поэтому левое стало правым.

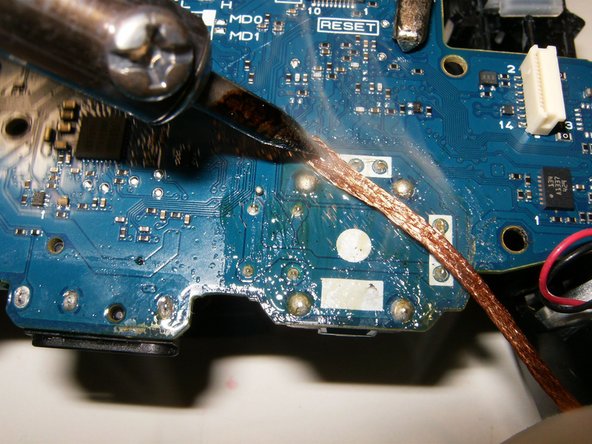

    • Расплавь и убери припой оплёткой для выпайки и флюсом.
  22. 22

    Шаг 22

    Шаг 22, фото 1Шаг 22, фото 2Шаг 22, фото 3

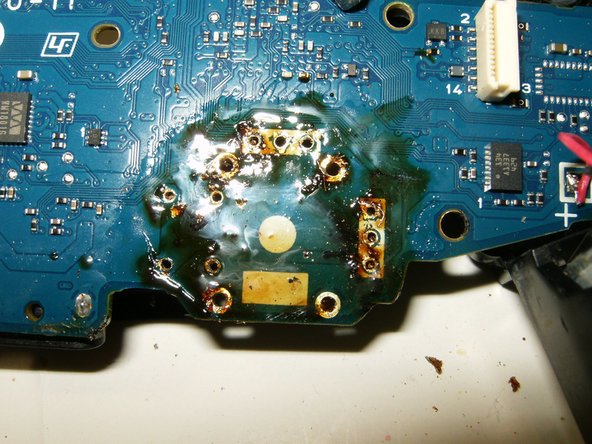

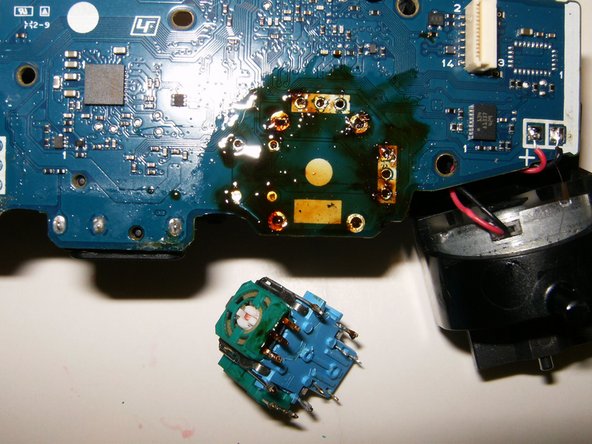

    • Когда все контакты выпаяны, старый стик можно вынуть. Это может получиться не сразу: нужно убрать весь припой. Помогает слегка тянуть стик, пока плавишь припой оплёткой.

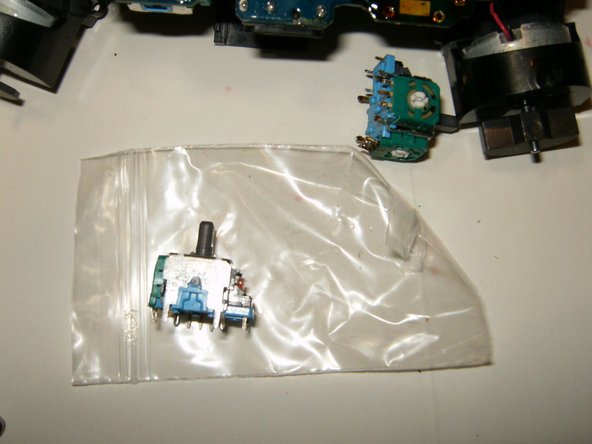

    • Убедись, что контакты нового стика такие же, как у старого.

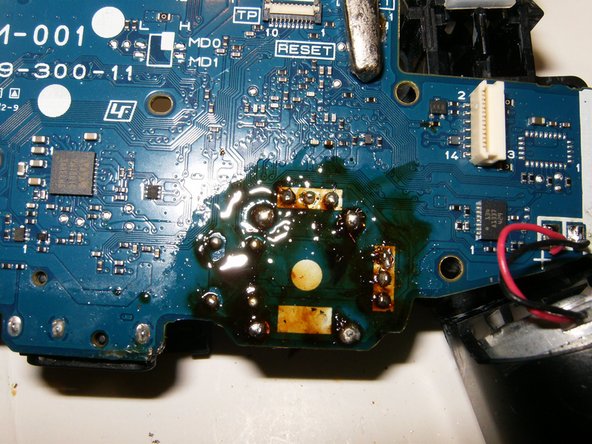

    • Проверь, что все отверстия очищены от старого припоя. Прочистить их можно иглами от шприца или очень тонкими свёрлами. Блестящий состав на плате — это флюс после выпайки.
  23. 23

    Шаг 23

    Шаг 23, фото 1Шаг 23, фото 2Шаг 23, фото 3

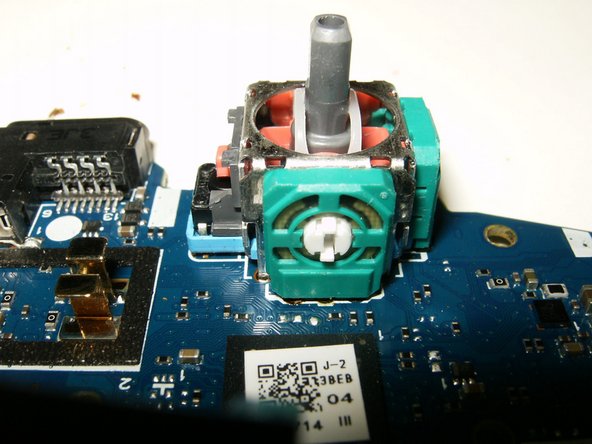

    • Вставь новый стик в плату. Проверь, что он сел ровно и все контакты совпали с отверстиями в плате.

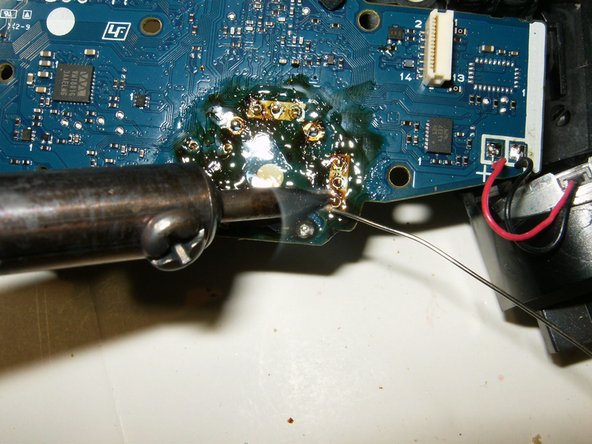

    • Припаяй все контакты к плате.
    • Вот плата после ремонта. Осталось смыть остатки флюса изопропиловым спиртом.

Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
