Дрейф левого стика без пайки: DualShock 4

Сложность

Средне

Время

20–45 мин

Шагов

16

Если у DualShock 4 частая проблема с дрейфом стика — двигается сам без касания или залипает после нажатия, — эта инструкция поможет исправить её без пайки, которой многие не умеют.

Контроллер придётся полностью разобрать, чтобы почистить левый стик. Ремонт простой и под силу почти каждому. P.S. Перчатки не обязательны.

Инструменты

• Отвёртка с битами
• Phillips #00 Screwdriver
• Пинцет
• Cotton Swabs
• Isopropyl Alcohol

Шаги

1. 1

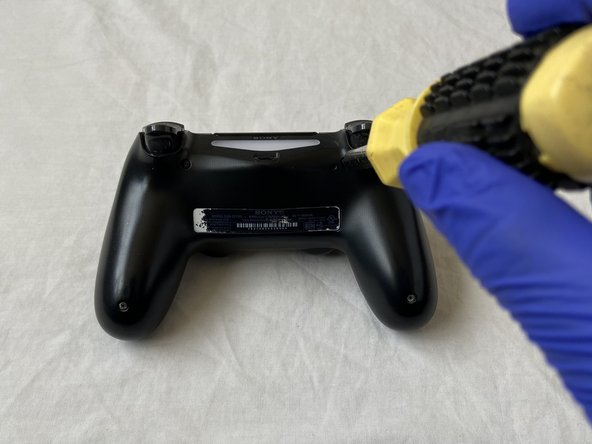

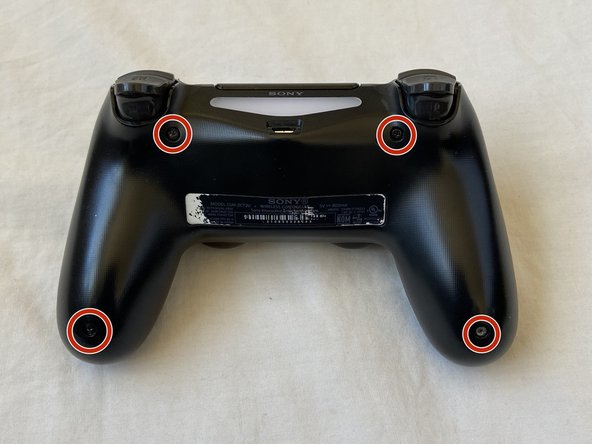

   Шаг 1

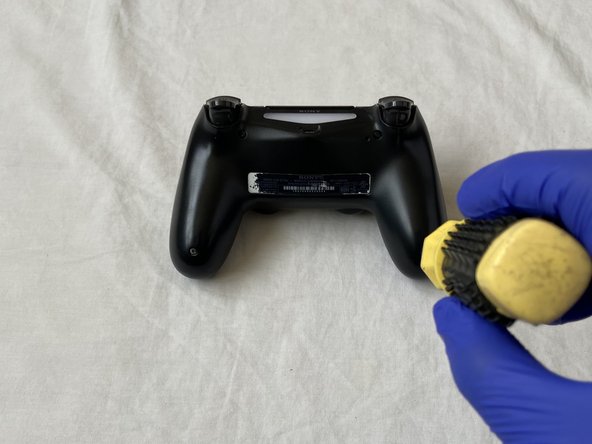

   • Крестовой отвёрткой PH00 выкрути четыре винта длиной 6,0 мм на задней части корпуса.
2. 2

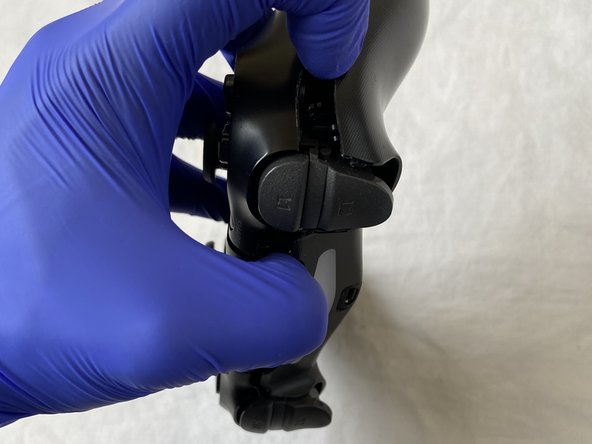

   Шаг 2

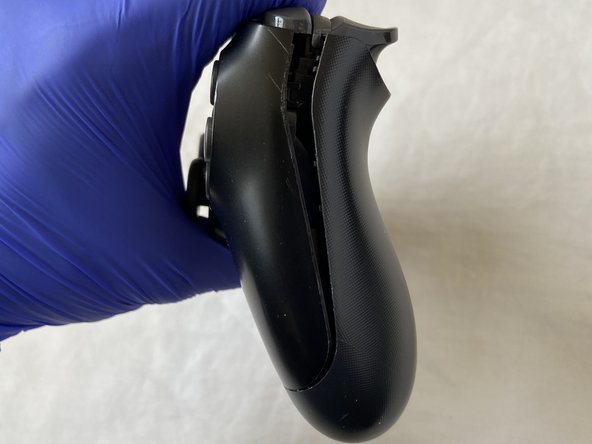

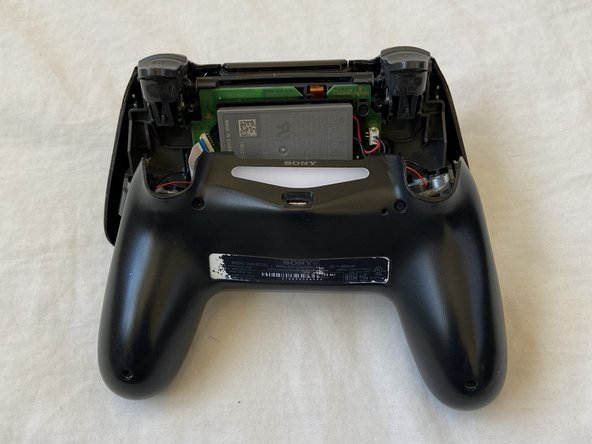

   • Отдели заднюю часть корпуса, одновременно разводя переднюю и заднюю части.
3. 3

   Шаг 3

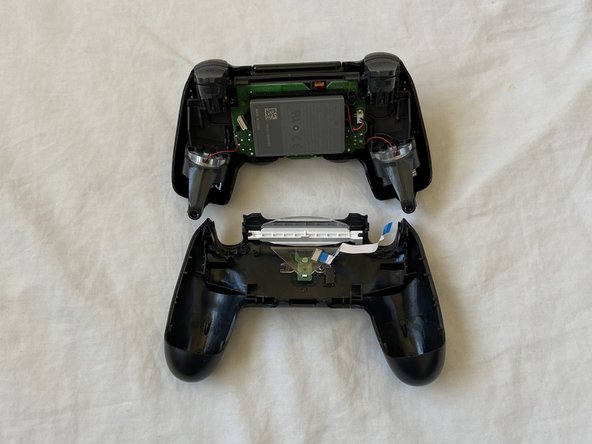

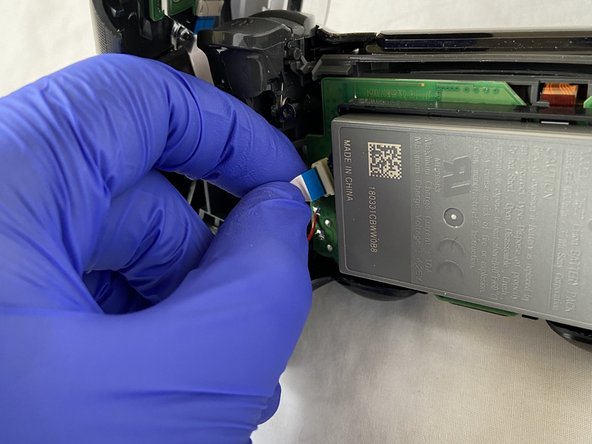

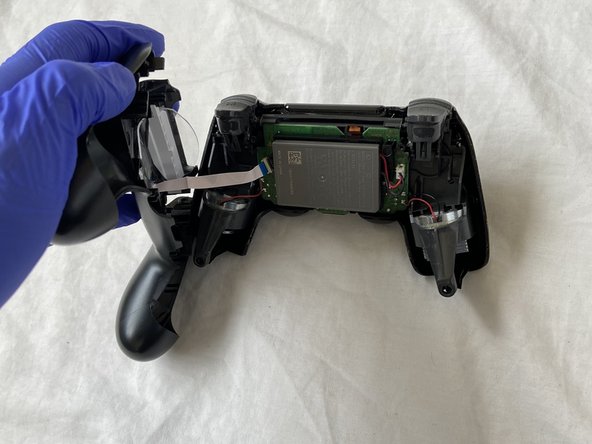

   • Отделяй заднюю часть очень аккуратно: можно повредить синий шлейф.
   • Слегка потяни синий шлейф, чтобы разъединить заднюю и переднюю части.
   • Переднюю часть с платой нужно разобрать дальше.
4. 4

   Шаг 4

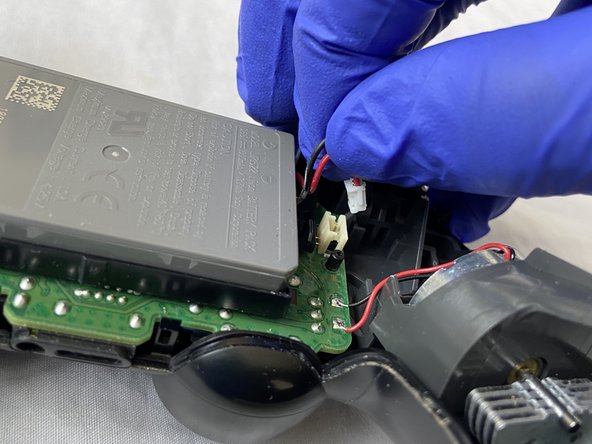

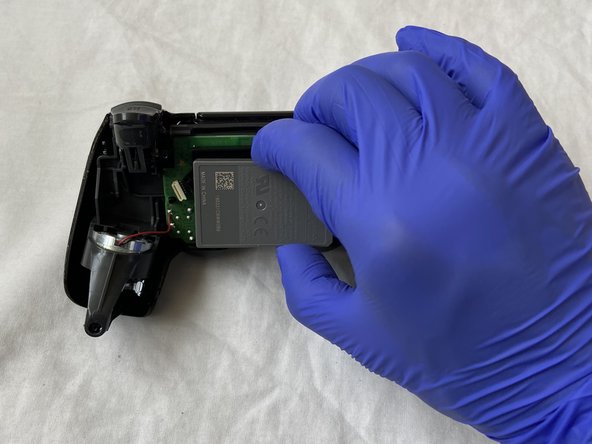

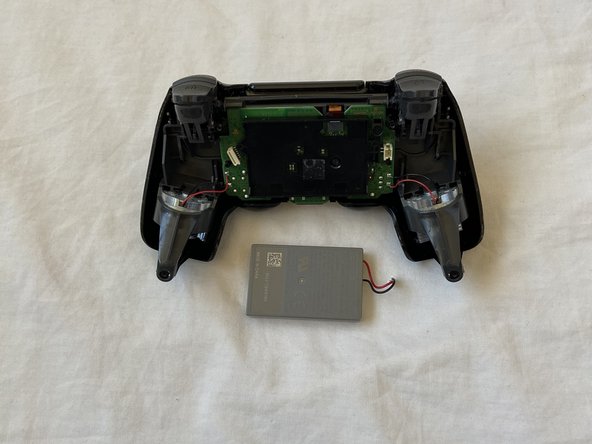

   • Отключи разъём батареи от платы: сожми его с двух сторон и потяни вверх.
   • Не вырви чёрный или красный провод из разъёма, когда отключаешь его.
5. 5

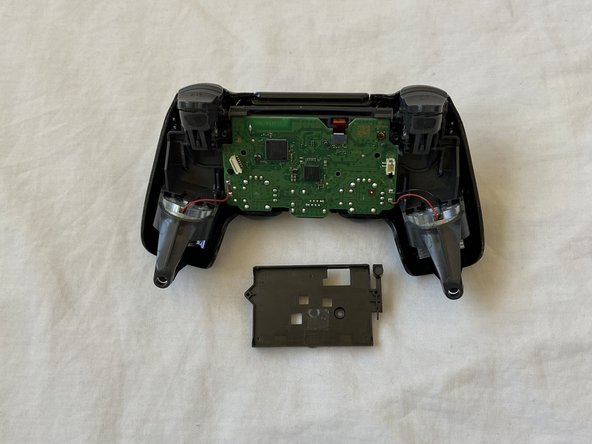

   Шаг 5

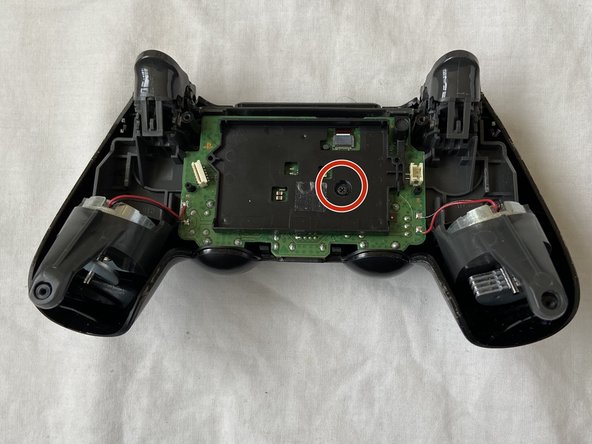

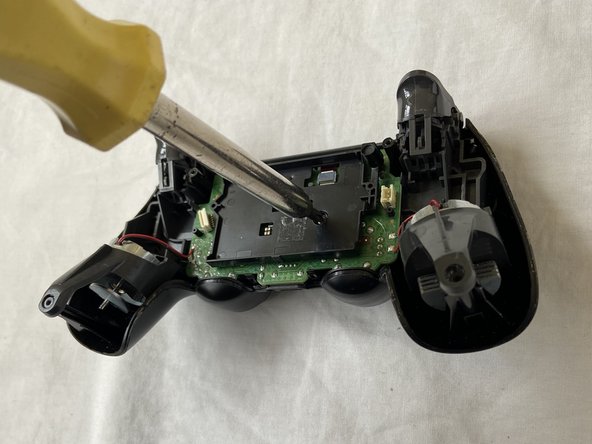

   • Крестовой отвёрткой PH00 выкрути единственный винт 6,0 мм на плате.
   • Когда винт выкручен, держатель батареи освобождается — потяни его вверх и сними.
   • Сними кабель батареи.
6. 6

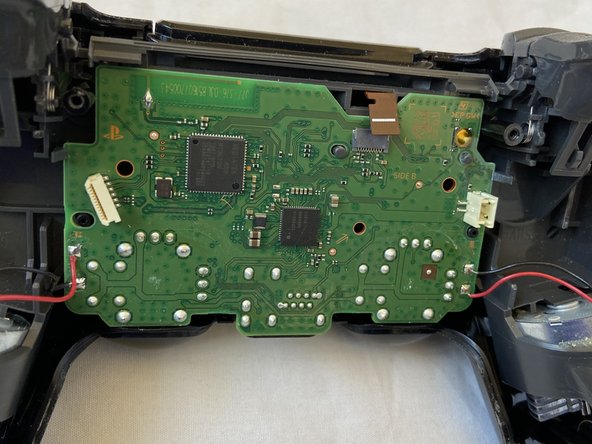

   Шаг 6

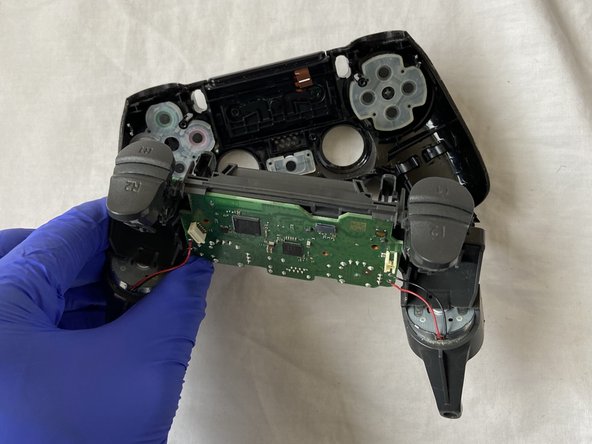

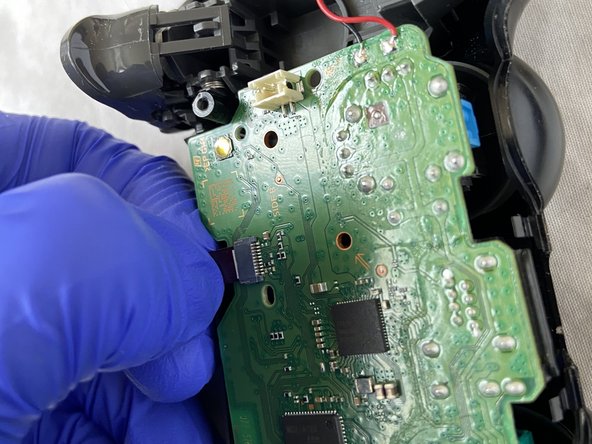

   • Отключи кабель от платы, потянув вверх.
   • Отведи плату от передней части корпуса, чтобы полностью отделить её от остальных деталей.
7. 7

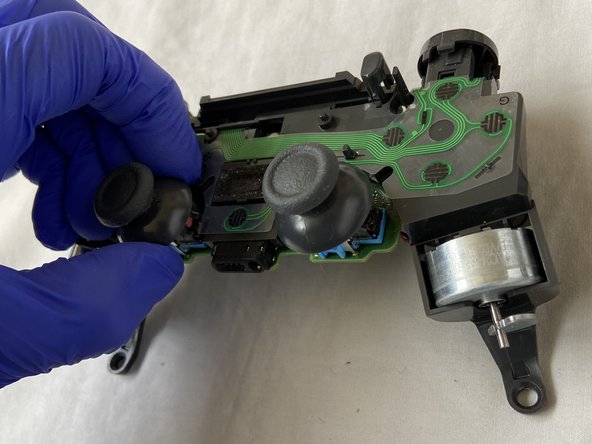

   Шаг 7

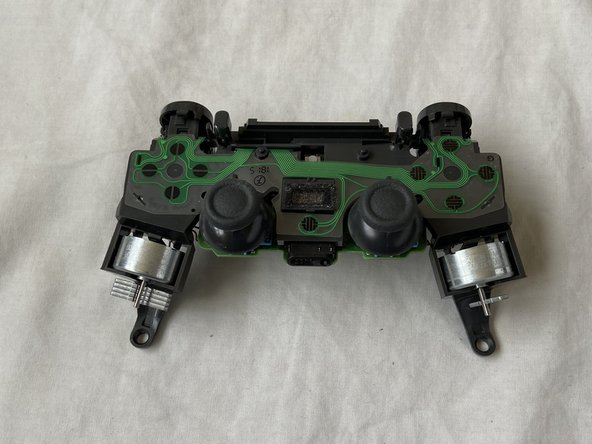

   • Сними левый стик (колпачок), потянув вверх, пока он не соскочит.
8. 8

   Шаг 8

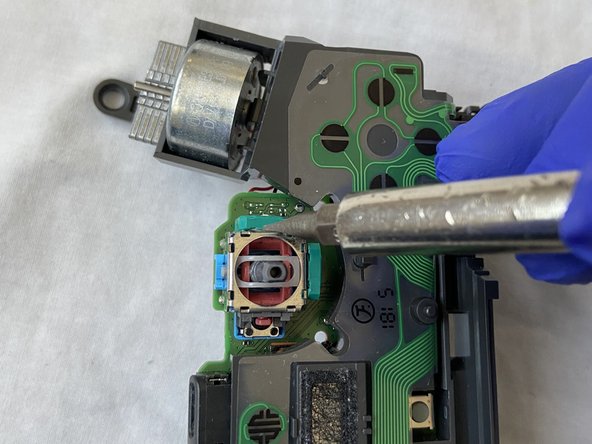

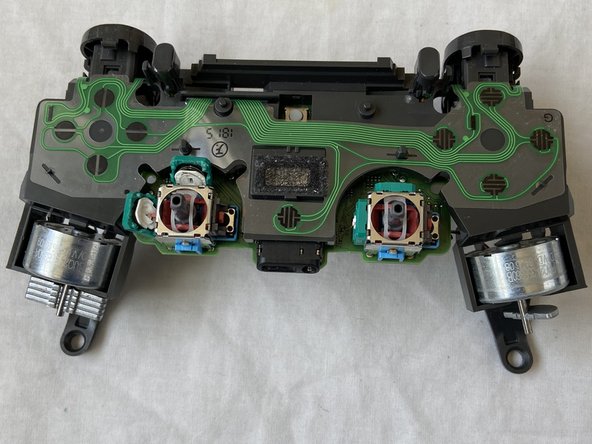

   • На каждой зелёной камере есть щель между серебристым корпусом и зелёной камерой.
   • Плоской отвёрткой открой зелёные камеры: вставь кончик в щель и надави внутрь.
   • Открывай очень аккуратно, чтобы зелёные камеры не отломились от платы.
9. 9

   Шаг 9

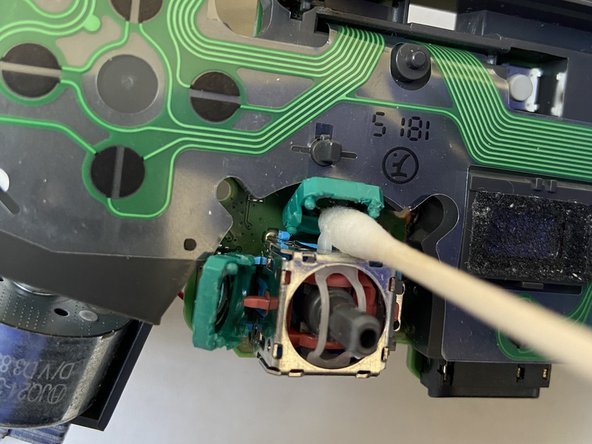

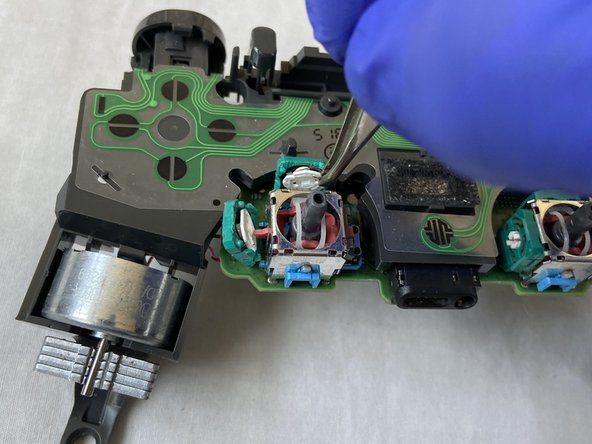

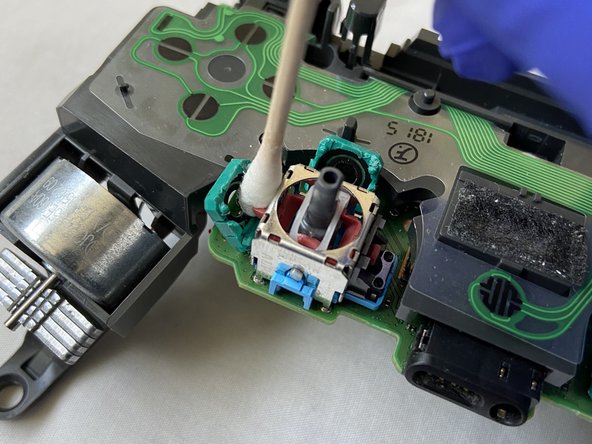

   • Когда камеры открыты, пинцетом вынь из каждой белый диск.
   • Смочи ватную палочку изопропиловым спиртом 90%.
   • Тщательно почисти камеры смоченной палочкой.
   • Дай зелёным камерам высохнуть 5–10 минут, прежде чем собирать.
10. 10

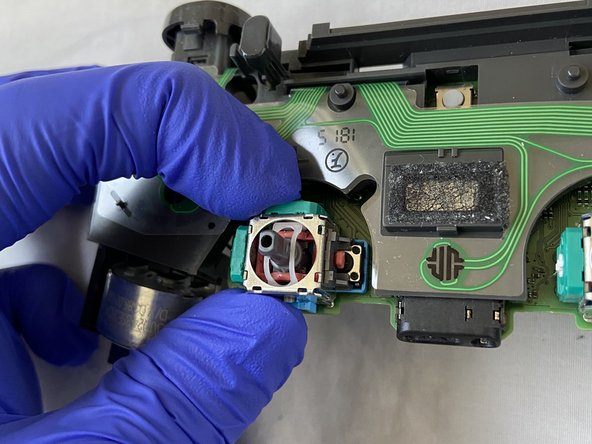

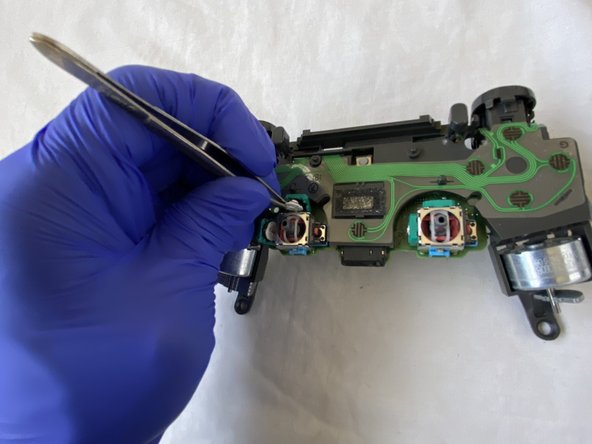

    Шаг 10

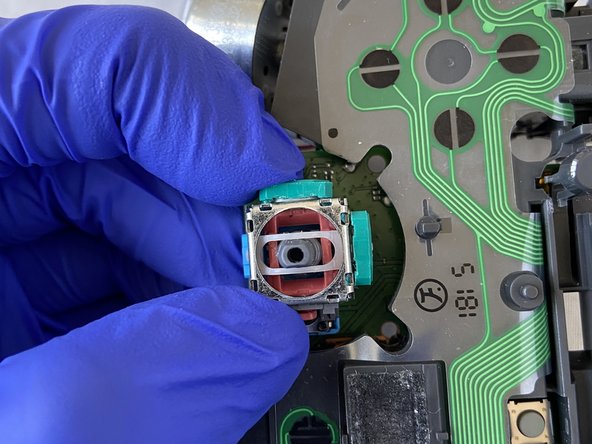

    • Пинцетом положи два белых диска обратно в зелёные камеры.
    • Закрой обе камеры, сильно прижимая их к серебристому корпусу до щелчка.
11. 11

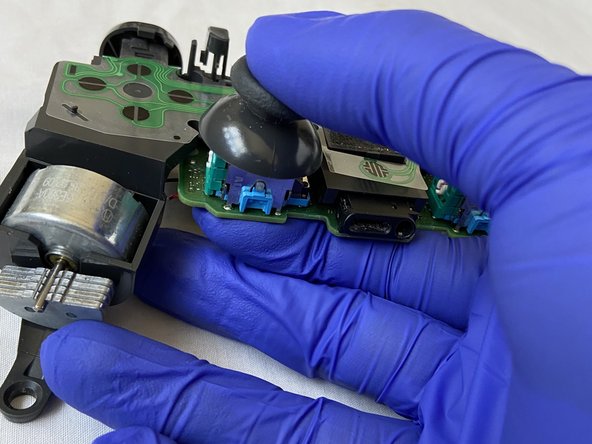

    Шаг 11


    • Надень левый стик обратно до щелчка — он значит, что стик надёжно сел.
12. 12

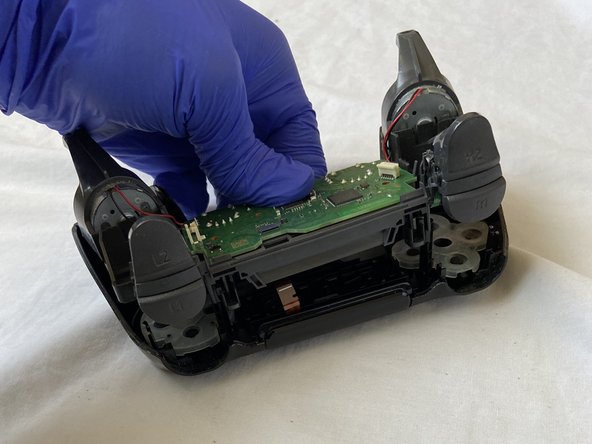

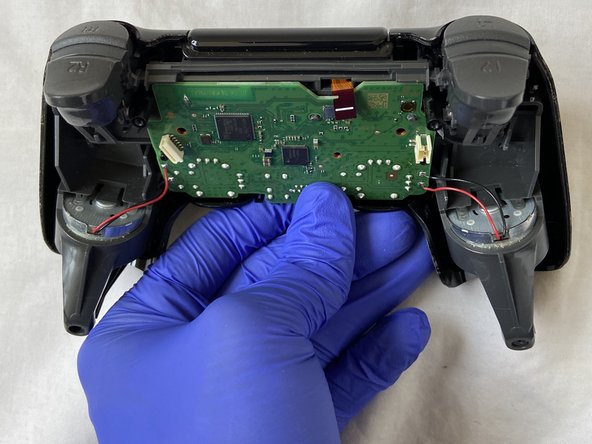

    Шаг 12

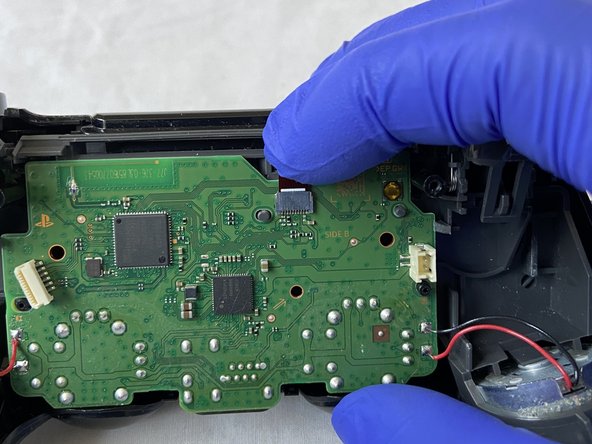

    • Продень разъём кабеля из передней части корпуса в отверстие платы, чтобы соединить детали.
    • Я пользовался пинцетом, чтобы провести разъём из передней части к плате.
    • Вставь разъём в гнездо и прижми вниз, чтобы подключить.
13. 13

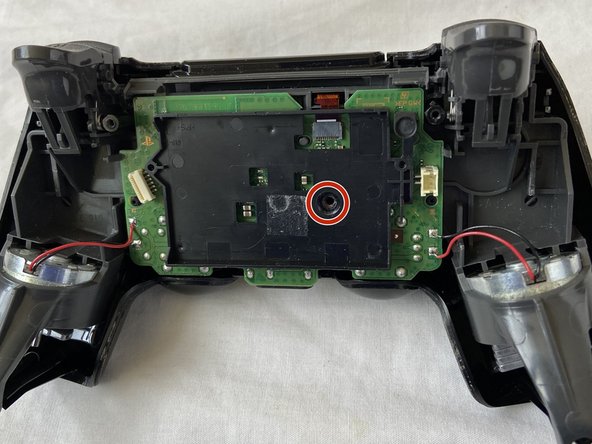

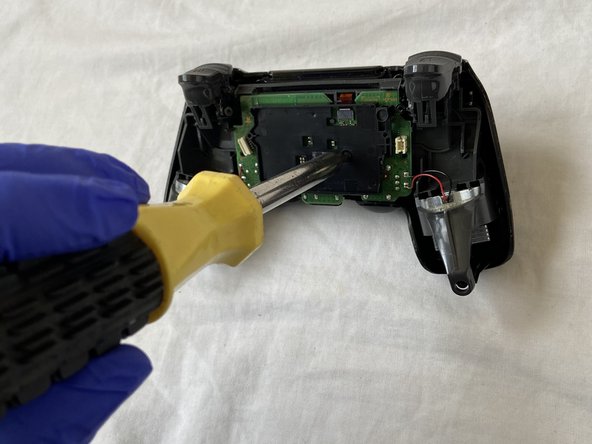

    Шаг 13

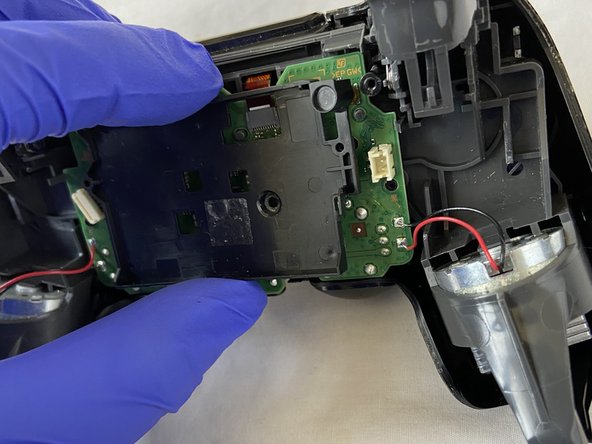

    • Возьми держатель батареи и вставь его штырьки в отверстия для правильной установки.
    • Крестовой отвёрткой PH00 закрути винт 6,0 мм обратно в держатель, чтобы он надёжно держался на плате.
14. 14

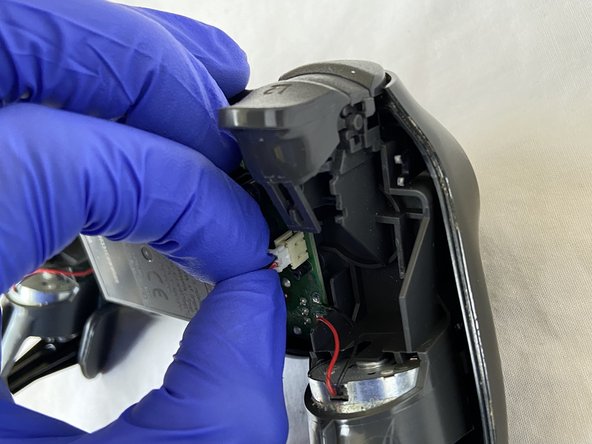

    Шаг 14

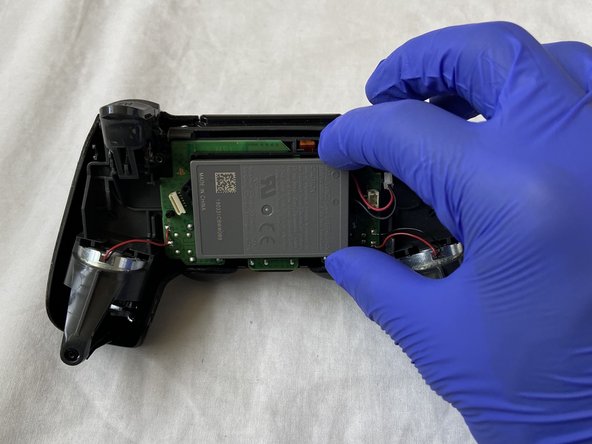

    • Положи батарею в держатель.
    • Подключи красный и чёрный провода батареи к гнезду, нажав вниз.
15. 15

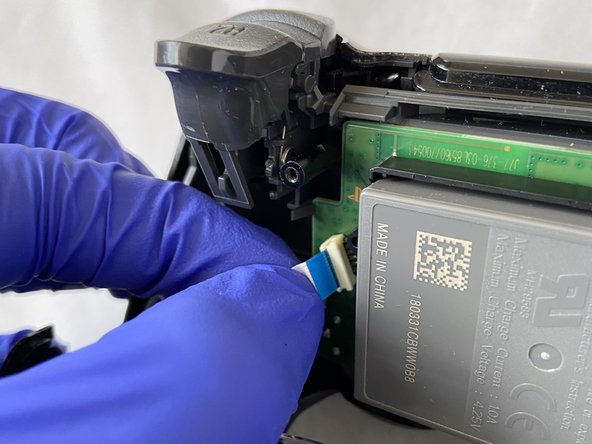

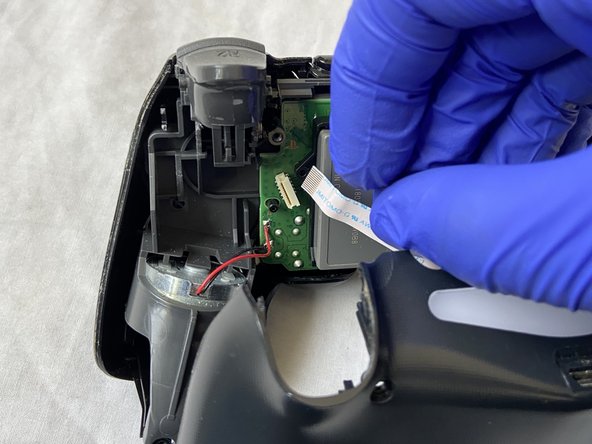

    Шаг 15


    • Положи шлейф от задней части корпуса на плату и прижми, чтобы части соединились.
16. 16

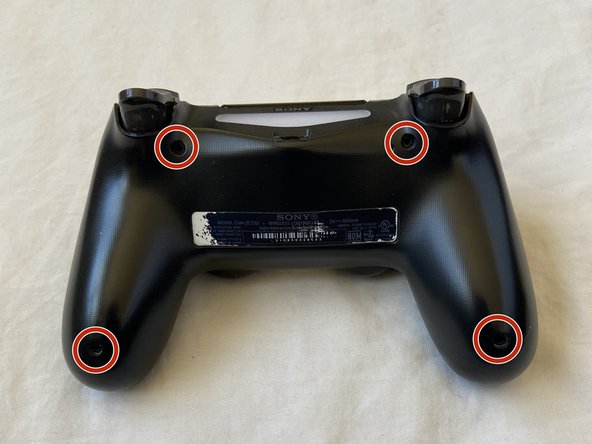

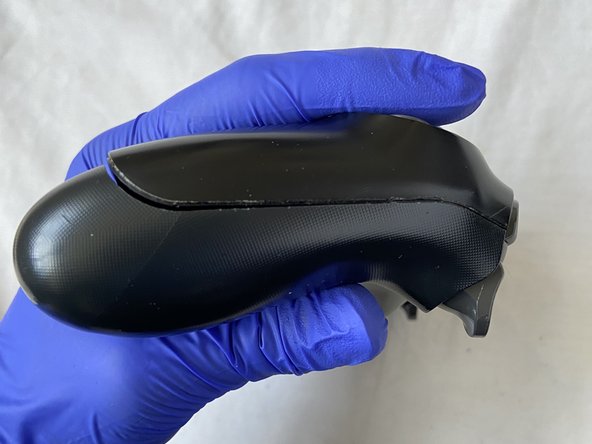

    Шаг 16

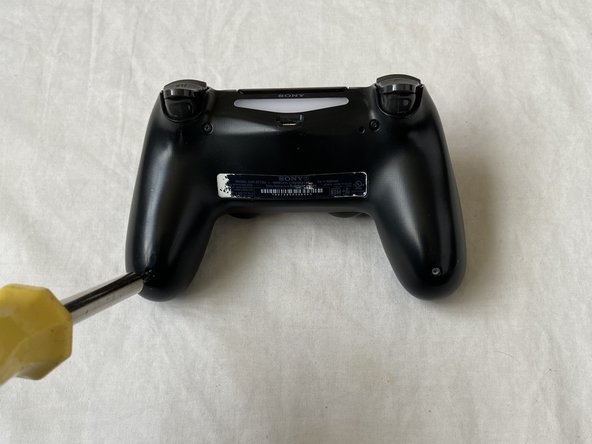

    • Защёлкни переднюю и заднюю части корпуса.
    • Крестовой отвёрткой PH00 закрути четыре винта 6,0 мм на задней части корпуса.
    • Контроллер готов!

Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
