Замена жёсткого диска: Xbox One X

Сложность

Средне

Время

30–1 ч

Шагов

23

По этой инструкции можно заменить жёсткий диск Xbox One X модели 1787 — например, если он перестал работать.

Перед началом выключи консоль и отключи все кабели. Во время ремонта соблюдай общие меры защиты от статического электричества.

Здесь описана только замена диска. Чтобы новый диск заработал, могут понадобиться дополнительные программы.

Инструменты

• Антистатический пинцет
• Спаджер (пластиковая лопатка)
• Отвёртка Torx Security TR8
• Отвёртка Torx Security TR10

Шаги

1. 1

   Сними наклейку


   • Перед началом выключи консоль и отключи от неё все кабели.
   • Пинцетом с тупыми концами отклей наклейку, закрывающую правый винт на задней стороне консоли.
2. 2

   Выкрути наружные винты


   • Отвёрткой Torx T10 выкрути два винта длиной 12,6 мм на задней стороне консоли.
3. 3

   Сдвинь верхнюю часть корпуса


   • Поверни консоль на 90 градусов.
   • Потяни переднюю часть верхнего пластикового корпуса горизонтально к передней стороне консоли до упора. Так защёлки выйдут из прорезей верхнего пластикового корпуса.
4. 4

   Сними верхнюю часть корпуса с нижней


   • Поверни консоль на 90 градусов задней стороной к себе.
   • Подними левую сторону верхнего пластикового корпуса (если смотреть сзади), пока она не перестанет подниматься.
5. 5

   Шаг 5


   • Продолжая держать левую сторону, надави вверх на правую, чтобы вывести из зацепления правую стойку под винт.
   • Если надавить вверх не получается, попробуй сдвигать корпус в разные стороны, пока он не откроется.
   • Откинь верхний пластиковый корпус на 75 градусов.
6. 6

   Шаг 6


   • Сдвинь верхний пластиковый корпус вниз и от консоли, чтобы снять его полностью.
7. 7

   Отключи шлейф


   • Острым концом спаджера, лопаткой или ногтем откинь вниз маленький фиксатор ZIF-разъёма шлейфа на передней плате.
8. 8

   Отключи шлейф


   • Пинцетом с тупыми концами вытяни шлейф вниз из разъёма.
9. 9

   Выкрути винты передней платы


   • Отвёрткой Torx T8 выкрути три винта длиной 13,3 мм, которыми передняя плата закреплена на верхнем металлическом корпусе.
10. 10

    Сними переднюю плату


    • Потяни переднюю плату прямо от верхнего металлического корпуса и отложи.
    • Держи плату с обеих сторон от места подключения, чтобы не согнуть и не повредить её.
11. 11

    Выкрути винты верхнего металлического корпуса


    • Отвёрткой Torx T10 выкрути шесть винтов длиной 47,7 мм, которыми верхний металлический корпус закреплён на нижнем пластиковом.
    • Отвёрткой Torx T8 выкрути два винта длиной 7,5 мм, которыми прижимной разъём закреплён на верхнем металлическом корпусе.
12. 12

    Отключи прижимной разъём


    • Вставь плоский конец спаджера под прижимной разъём с той стороны, где нет шлейфа.
    • Спаджером подними прижимной разъём от верхнего металлического корпуса.
    • Не продвигай спаджер до самого гнезда: если поддеть гнездо, его можно повредить.
    • Чтобы подключить такой прижимной разъём, аккуратно совмести его и прижми одну сторону до щелчка, потом другую. Не дави на середину: если разъём стоит криво, контакты могут погнуться — это неисправимо.
13. 13

    Сними нижний пластиковый корпус


    • Переверни консоль.
    • Придерживай нижний пластиковый корпус: он больше не прикреплён к металлическому.
    • Подними нижний пластиковый корпус с металлического и отложи.
14. 14

    Выкрути винты нижнего металлического корпуса


    • Выкрути два винта Torx T10 крепления нижнего металлического корпуса:
    • Один винт 7,7 мм
    • Один винт 11,4 мм
15. 15

    Сними нижний металлический корпус


    • Подними нижний металлический корпус с верхнего металлического и внутренних деталей.
    • Дисковод может подняться вместе с нижним металлическим корпусом — придерживай его на этом шаге.
    • Отложи нижний металлический корпус.

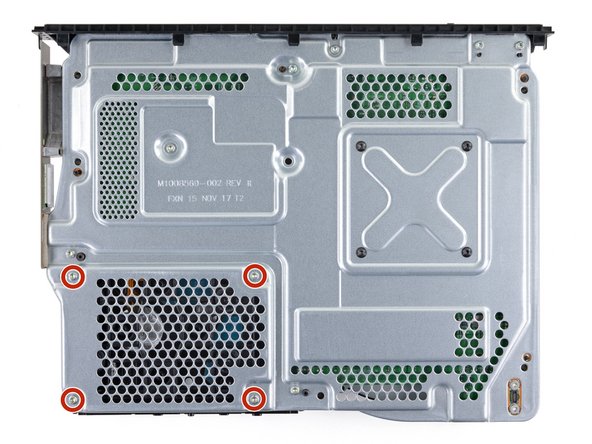

16. 16

    Выкрути винты крепления жёсткого диска к корпусу


    • Переверни консоль.
    • Дисковод соединён с платой только двумя кабелями. Придерживай его, когда переворачиваешь консоль, чтобы не повредить.
    • Отвёрткой Torx T10 выкрути четыре винта длиной 11,4 мм, которыми жёсткий диск закреплён на верхнем металлическом корпусе.

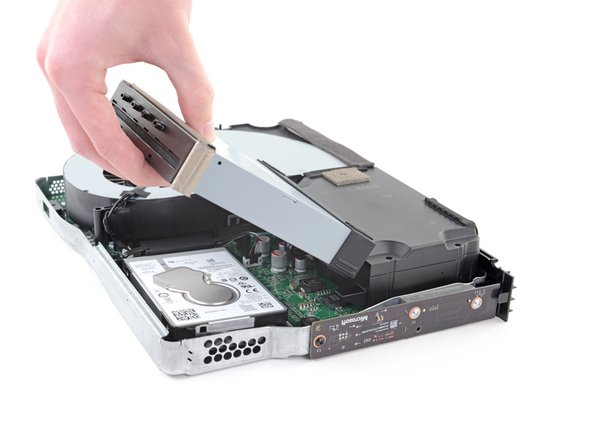

17. 17

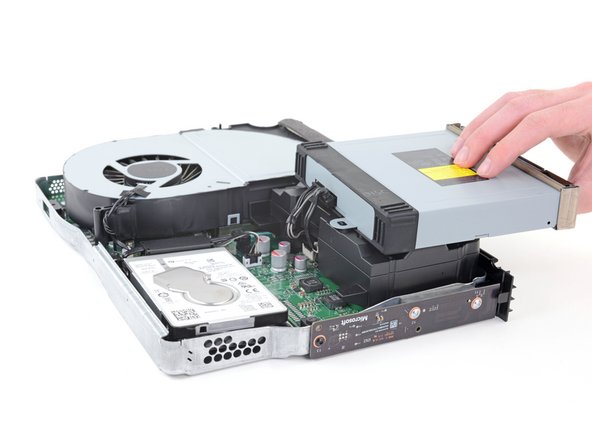

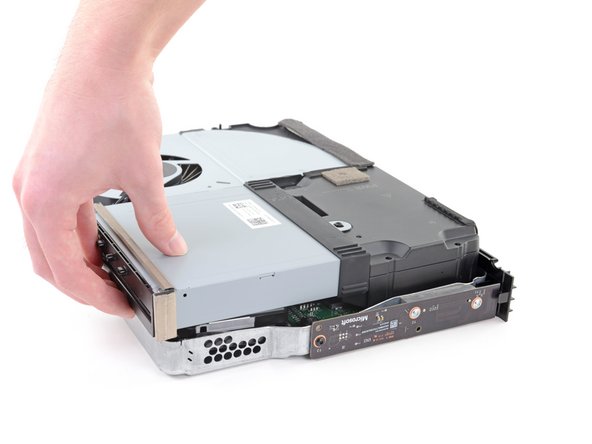

    Сдвинь дисковод


    • Переверни консоль обратно — помни, что дисковод не закреплён.
    • Подними дисковод, чтобы его металлический язычок вышел из зацепления с блоком питания.
    • Переверни дисковод и положи на блок питания — он должен оказаться развёрнутым в обратную сторону.
    • Дисковод подключён к плате. Не тяни и не перегибай кабели сильнее, чем нужно, чтобы их не повредить.

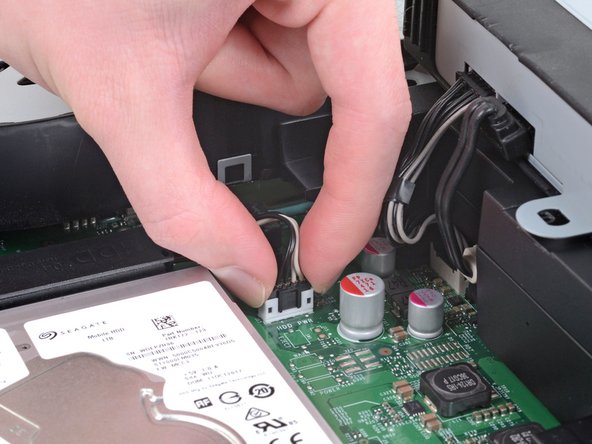

18. 18

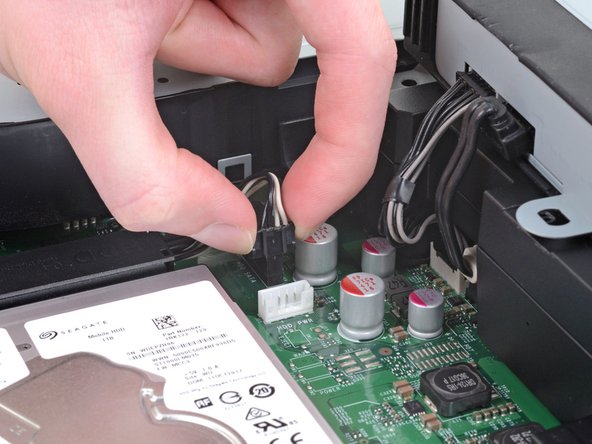

    Отключи разъём жгута


    • Отключи разъём жгута, соединяющего жёсткий диск с платой: тяни строго вверх.

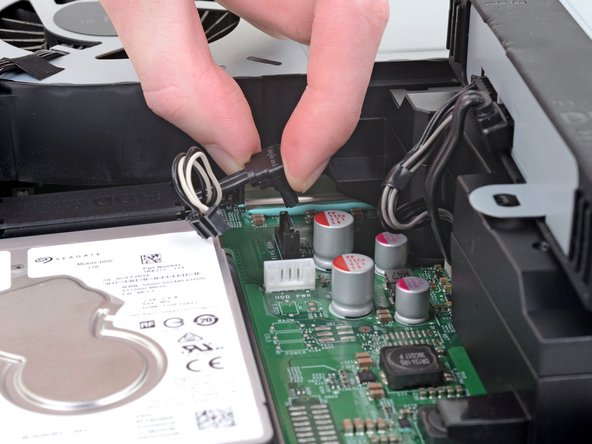

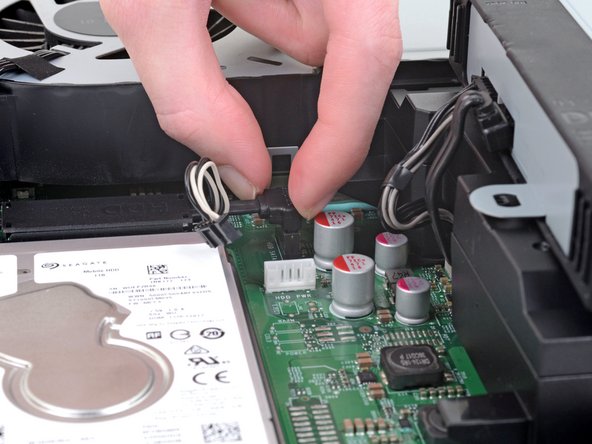

19. 19

    Отключи кабель SATA


    • Отключи кабель SATA, соединяющий жёсткий диск с платой: тяни строго вверх.
20. 20

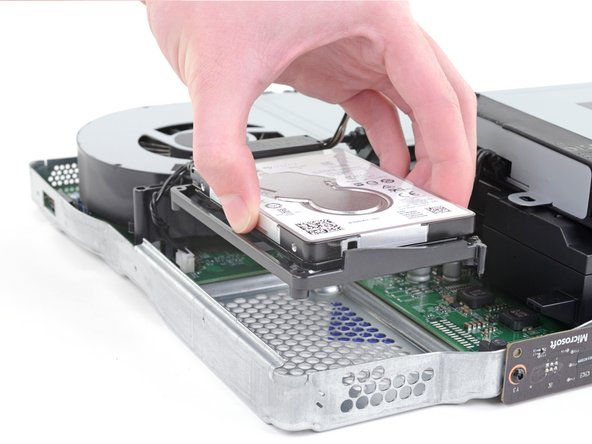

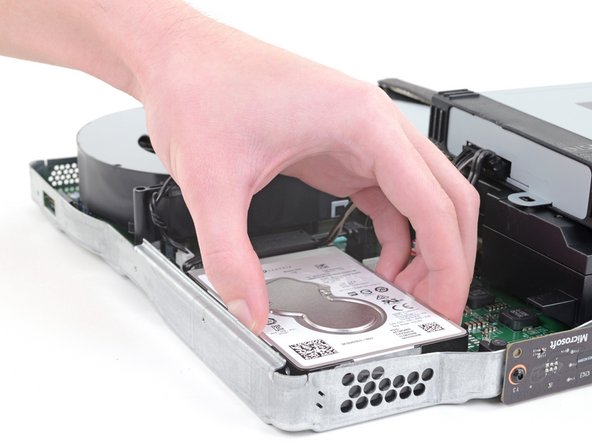

    Вынь жёсткий диск


    • Подними блок жёсткого диска из верхнего металлического корпуса.
    • Переноси жёсткий диск, держа его за бока, чтобы не повредить.

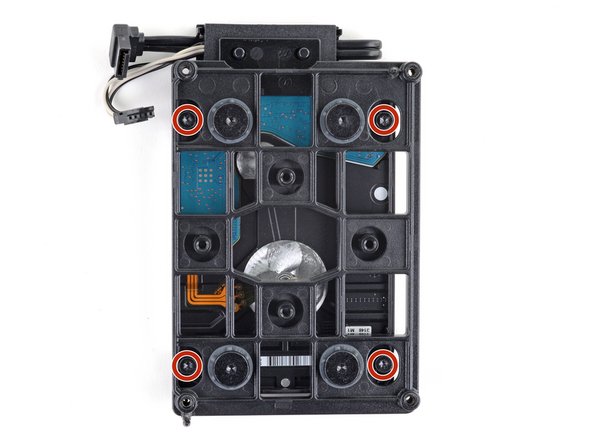

21. 21

    Сними крепёжную рамку


    • Переверни жёсткий диск пластиковой рамкой вверх.
    • Отвёрткой Torx T10 выкрути четыре винта длиной 8,6 мм, которыми диск закреплён в рамке.
22. 22

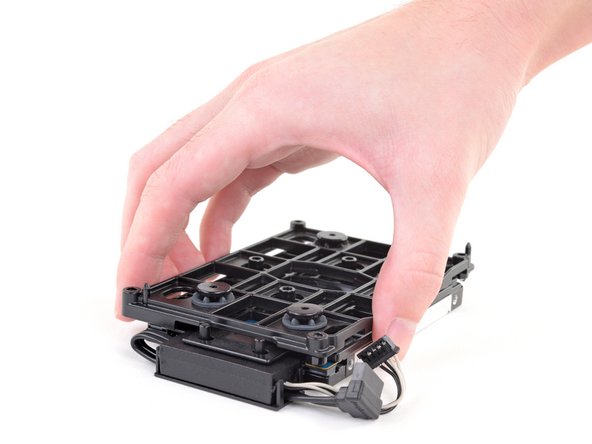

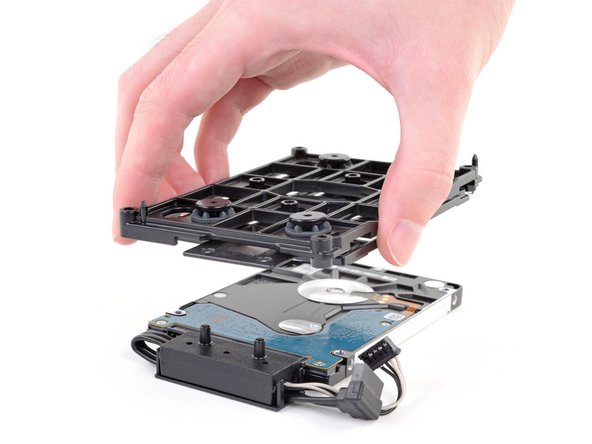

    Шаг 22


    • Сними рамку с жёсткого диска.

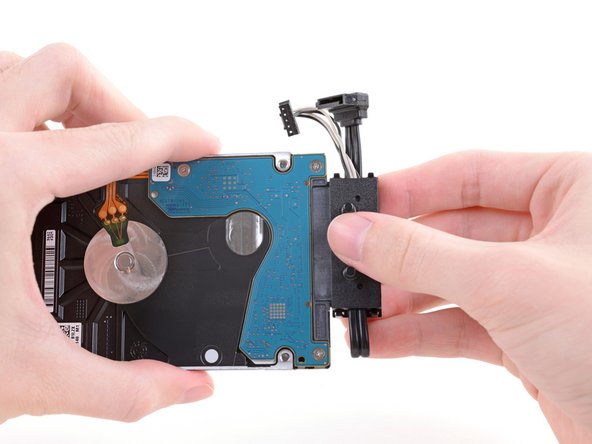

23. 23

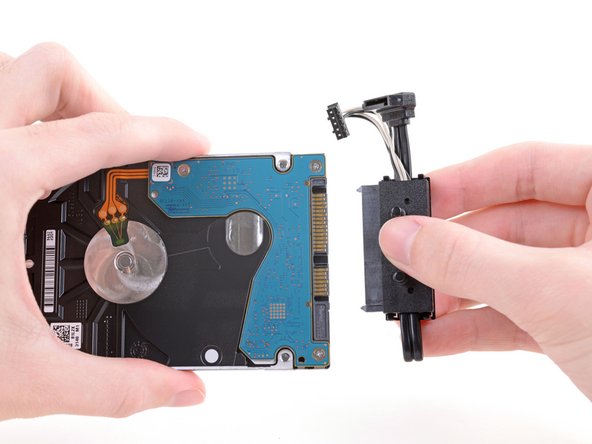

    Отключи разъём жёсткого диска


    • Отключи разъём от жёсткого диска, потянув вдоль диска.

Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
