Снятие и замена вентилятора: Nintendo Switch 2

Сложность

Средне

Время

1–2 ч

Шагов

69

По этой инструкции можно заменить вентилятор игровой консоли Nintendo Switch 2.

В Switch 2 винты JIS. Обычной крестовой отвёрткой (не iFixit) их легко сорвать. Крестовые биты iFixit совместимы с винтами JIS.

Для ремонта понадобятся новая термозамазка и обычная термопаста.

Инструменты

• iFixit Opening Picks (Set of 6)
• Tri-point Y00 Screwdriver Bit
• JIS 00 Screwdriver Bit
• iFixit Precision Bit Driver
• Jimmy
• Angled Tweezers
• Спаджер (пластиковая лопатка)
• Hair Dryer
• Heat Gun
• Cotton Swabs
• Lint-Free Clean Room Wipes
• Isopropyl Alcohol (90% or Greater)
• Arctic Silver ArctiClean

Шаги

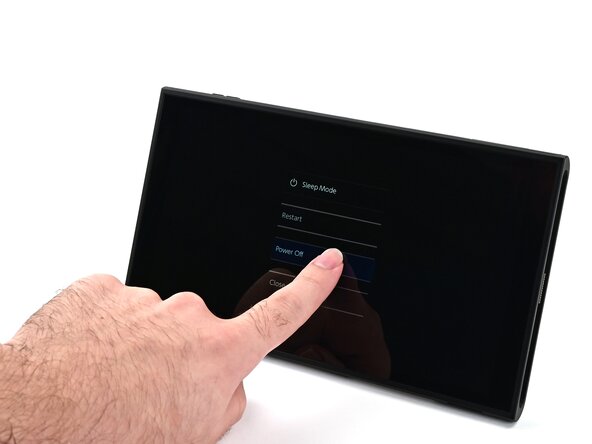

1. 1

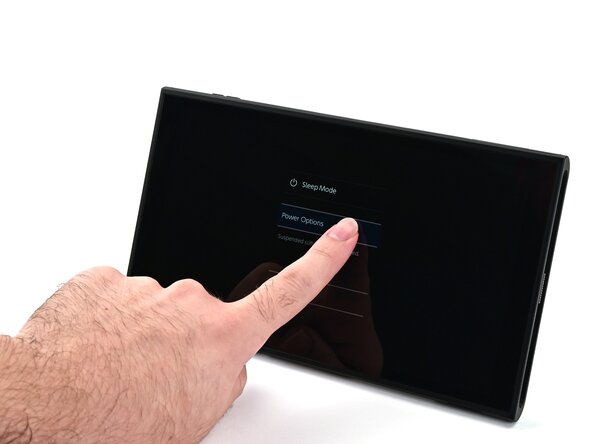

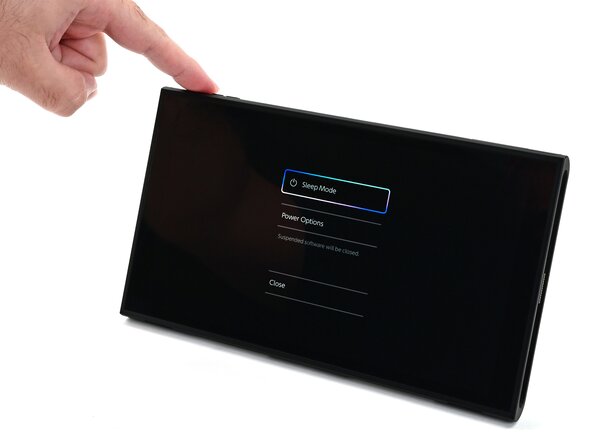

   Выключи консоль


   • Ради безопасности перед разбором разряди батарею ниже 25%. Так меньше риск пожара, если батарею повредить во время ремонта. Если батарея вздулась, прими меры предосторожности.
   • Вынь игровые карты и отключи от консоли все кабели, контроллеры и другие аксессуары.
   • Выключи консоль: удерживай кнопку питания, выбери «Параметры питания», затем «Выключить».

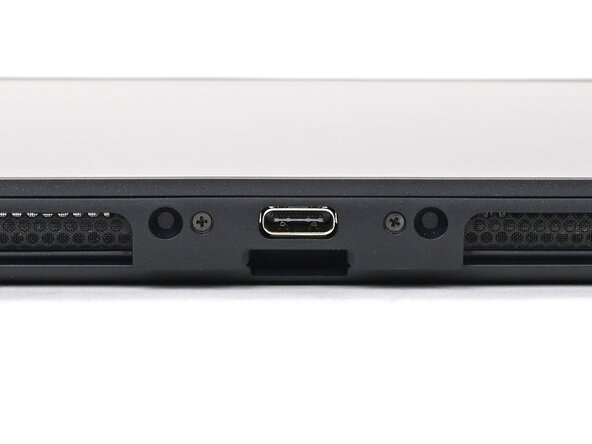

2. 2

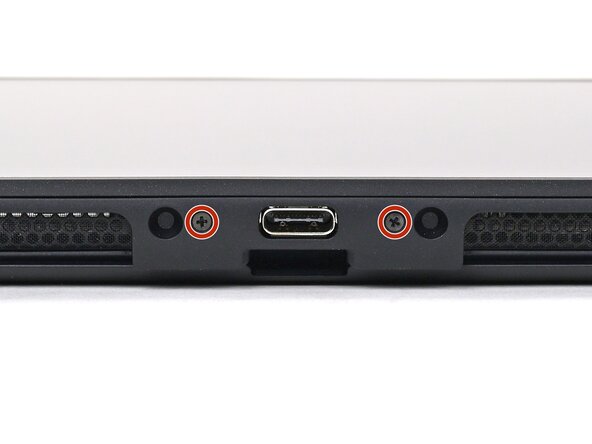

   Выкрути нижние винты


   • Отвёрткой JIS 00 выкрути два винта длиной 3,1 мм по обе стороны от нижнего разъёма USB-C.
   • На крайний случай можно попробовать обычную крестовую отвёртку (не iFixit), но так можно повредить или сорвать винт. Крепко прижимай отвёртку и крути медленно.
3. 3

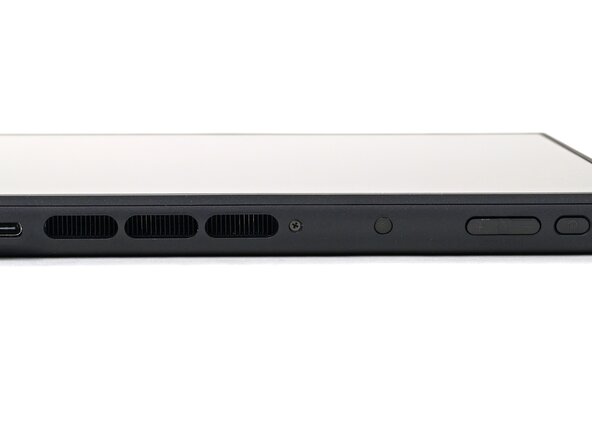

   Выкрути верхний винт


   • Отвёрткой JIS 00 выкрути винт длиной 3,1 мм на верхнем торце консоли (рядом с вентиляционными прорезями).
4. 4

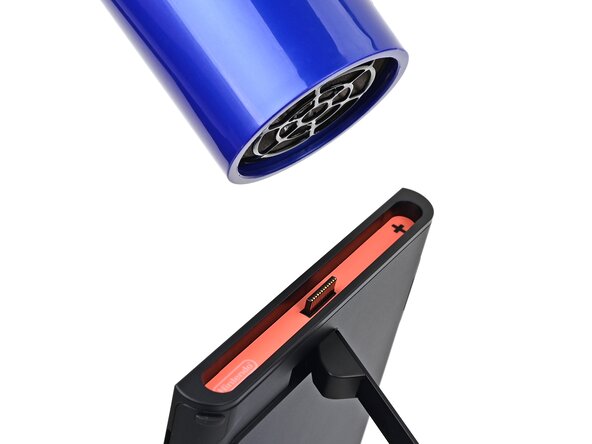

   Нагрей правую боковую наклейку


   • По бокам Switch 2 наклейки, которые нужно снять, чтобы добраться до винтов задней крышки. Наклейки легко повредить при снятии, но риск меньше, если регулярно подогревать их и работать аккуратно.
   • Феном или строительным феном нагрей наклейку на правой стороне консоли со значком «+», пока она не станет горячей на ощупь.
   • Чтобы было удобнее, можно поставить консоль вертикально на подставку.
   • Если пользуешься строительным феном, поставь его на низкую мощность, чтобы не расплавить пластиковый край консоли.
5. 5

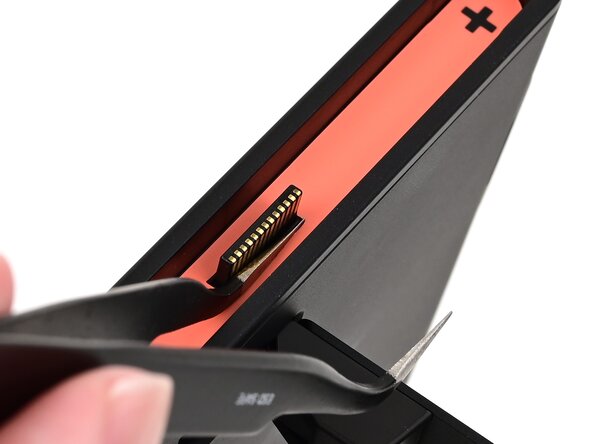

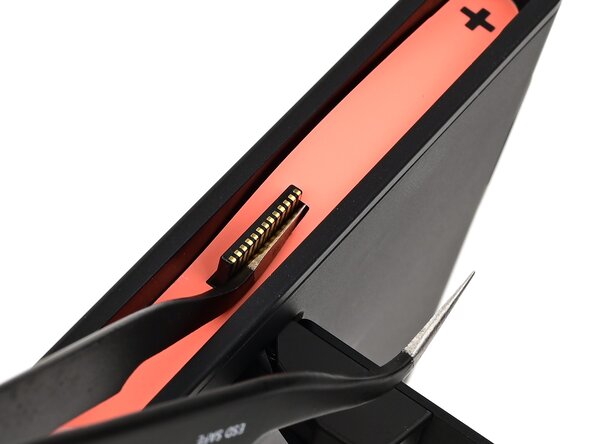

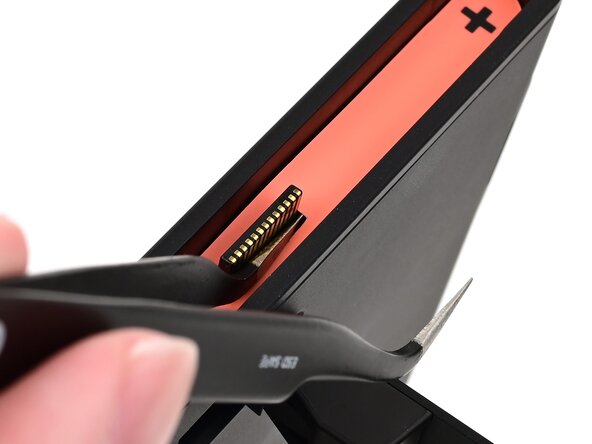

   Подцепи правую боковую наклейку


   • Острый конец пинцета может повредить наклейку с изнанки и оставить заметный след. Если она поднимается туго, подогрей сильнее, а не дави сильнее.
   • Подсунь одну губку изогнутого пинцета под наклейку через вырез вокруг правого разъёма Joy‑Con 2.
   • Аккуратно поддевай наклейку, пока она не начнёт отходить от консоли.
   • Оставь пинцет на месте, чтобы наклейка оставалась приподнятой.
6. 6

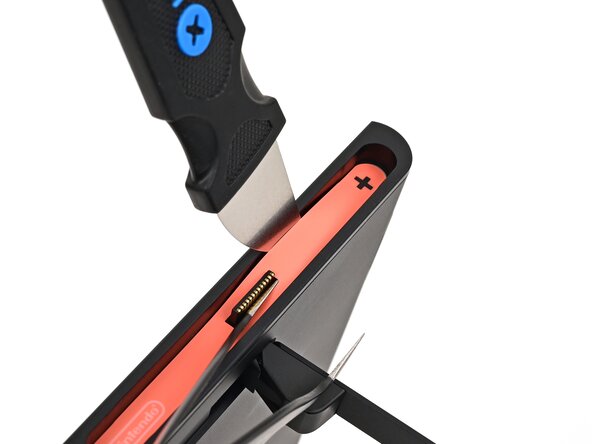

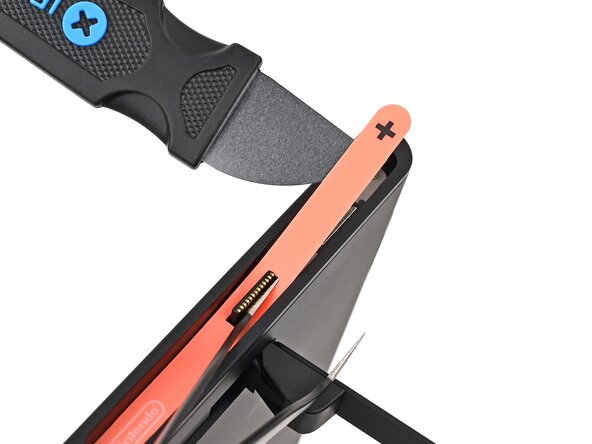

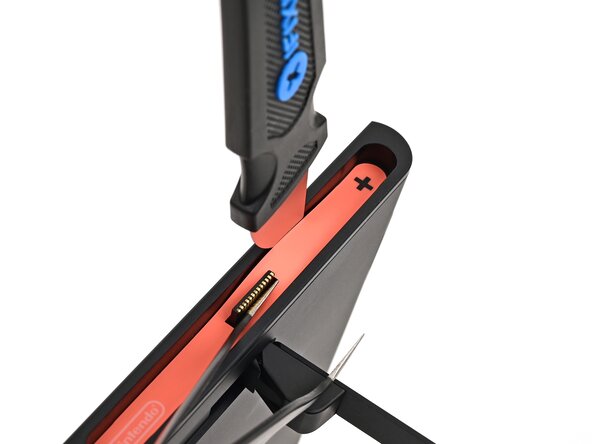

   Шаг 6


   • Вставь кончик лопатки Jimmy в щель между длинным краем консоли и наклейкой.
   • Аккуратно поддевай наклейку, продвигаясь вверх вдоль длинного края, пока верх наклейки не отделится от консоли.
   • Когда наклейка поднята, убери пинцет.
   • Лопатку Jimmy можно оставить, чтобы верх наклейки не касался рамы: если наклейка упадёт обратно в нишу, повтори процедуру.
7. 7

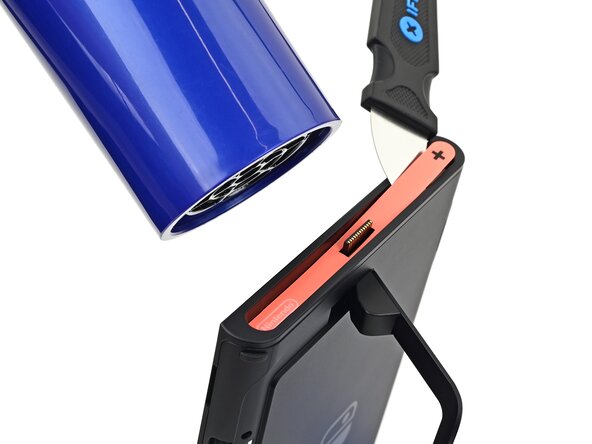

   Нагрей правую боковую наклейку


   • Снова нагрей низ правой стороны, пока он не станет горячим на ощупь.
8. 8

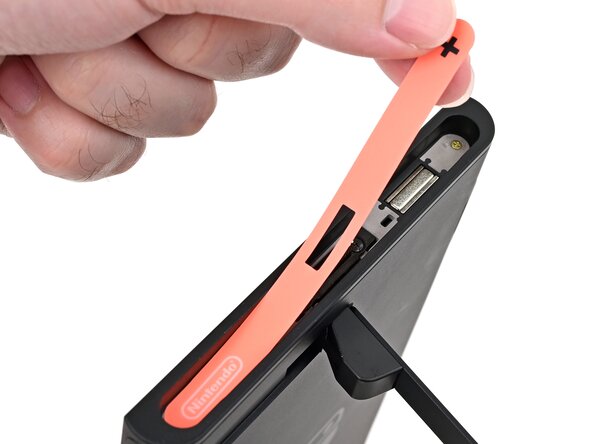

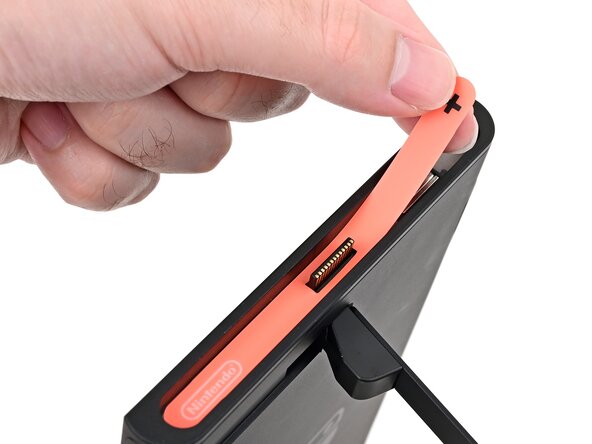

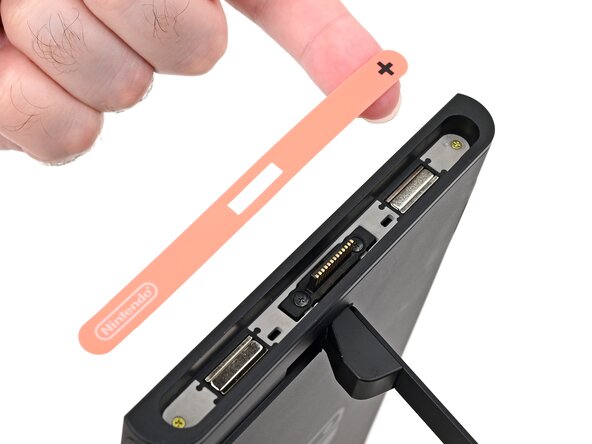

   Сними правую боковую наклейку


   • Аккуратно проведи наклейку над разъёмом Joy‑Con 2 и полностью отклей её.
9. 9

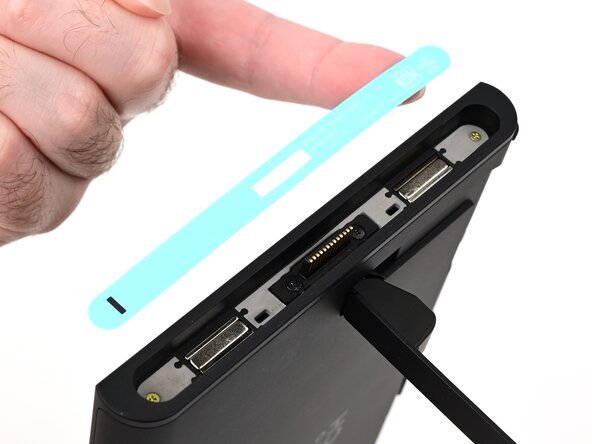

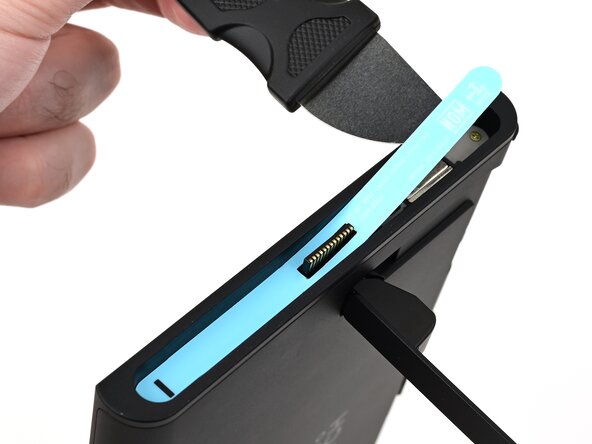

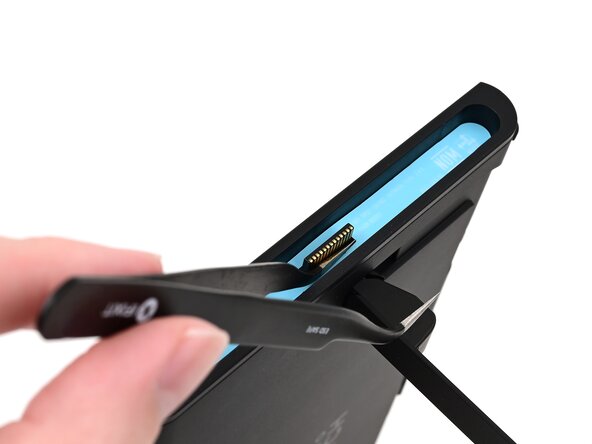

   Сними левую боковую наклейку


   • Так же сними наклейку на левой стороне консоли со значком «-».
10. 10

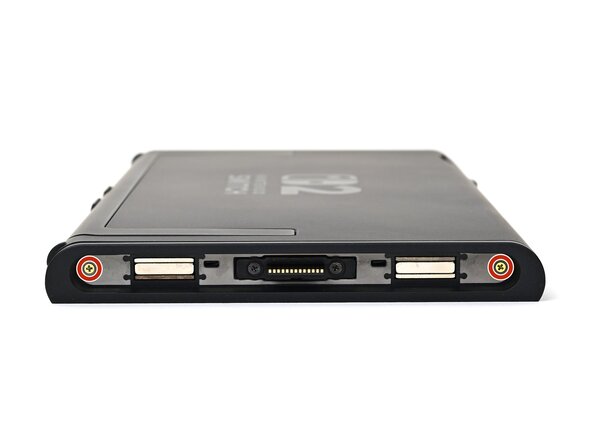

    Выкрути боковые винты


    • Отвёрткой JIS 00 выкрути по два золотистых винта длиной 3,6 мм с каждой стороны консоли (всего четыре).
11. 11

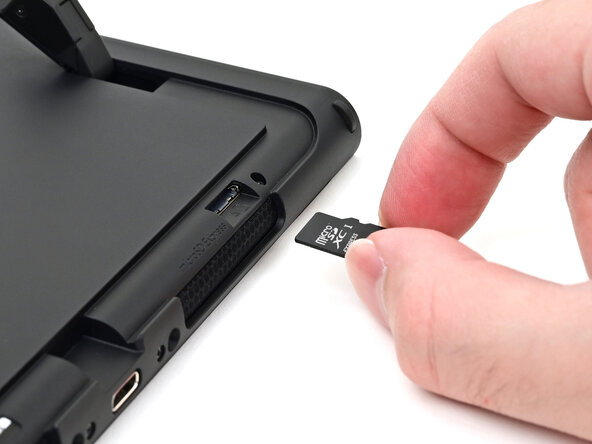

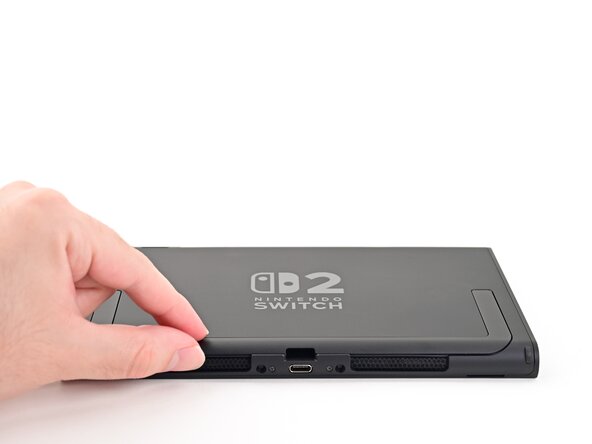

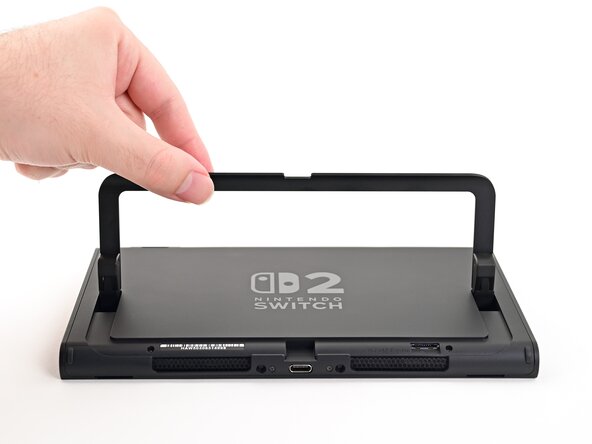

    Открой подставку


    • Пальцами откинь подставку на задней стороне консоли.
    • Если установлена карта microSD Express, вынь её, прежде чем переходить к следующему шагу.
12. 12

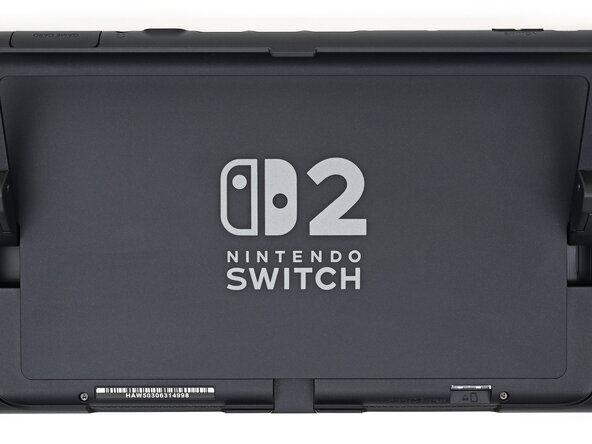

    Выкрути винты задней панели


    • Отвёрткой Y00 выкрути два винта длиной 4,4 мм в вырезе под подставку.
13. 13

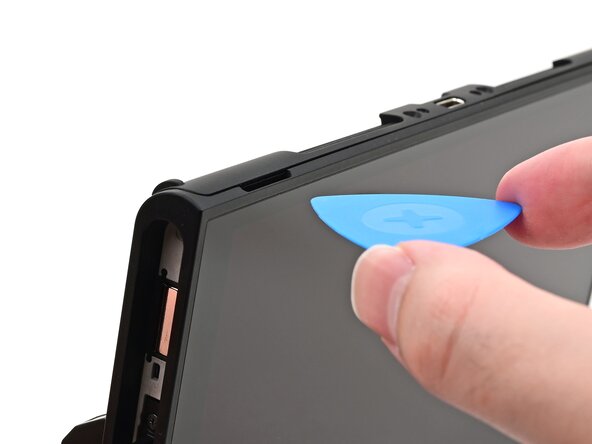

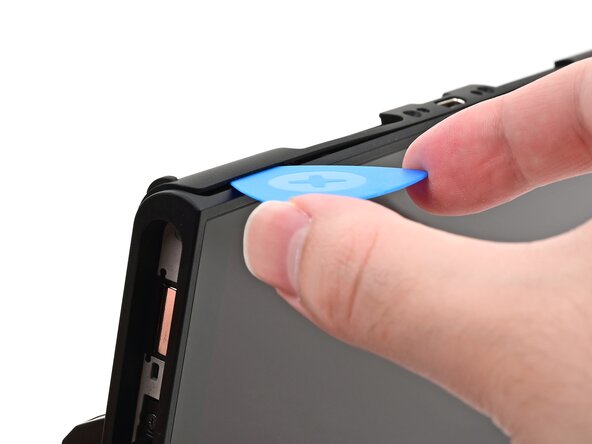

    Вставь медиатор


    • Вставь медиатор в щель между задней крышкой и вырезом динамика на нижнем торце консоли.
14. 14

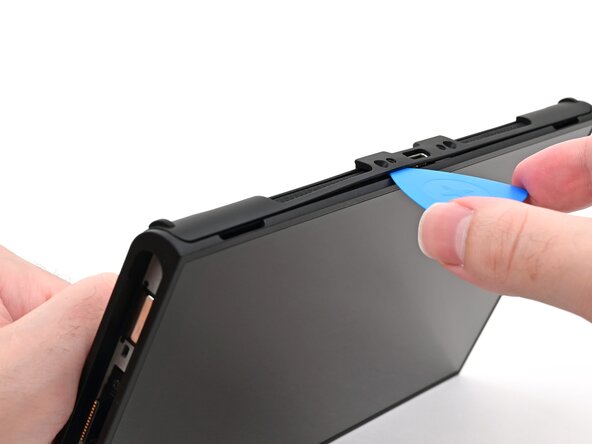

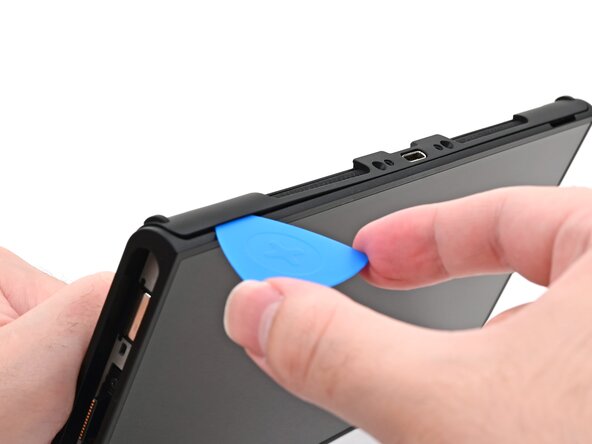

    Шаг 14


    • Веди медиатор к разъёму USB-C, пока он не окажется под отверстием для винта рядом с разъёмом.
15. 15

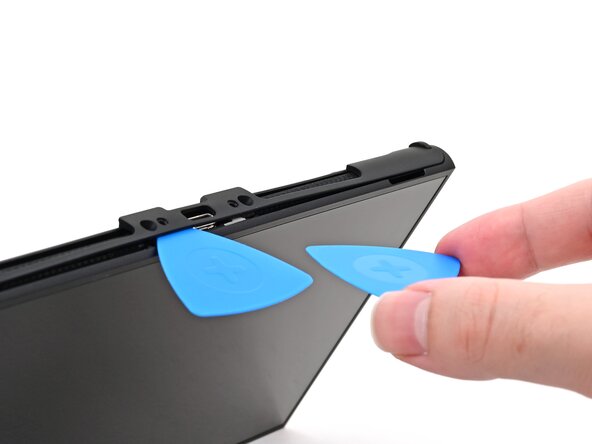

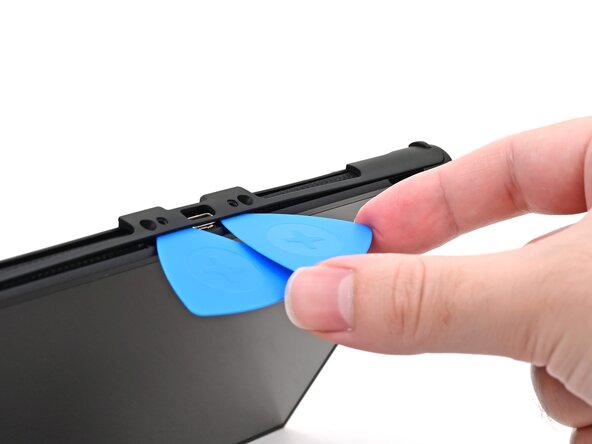

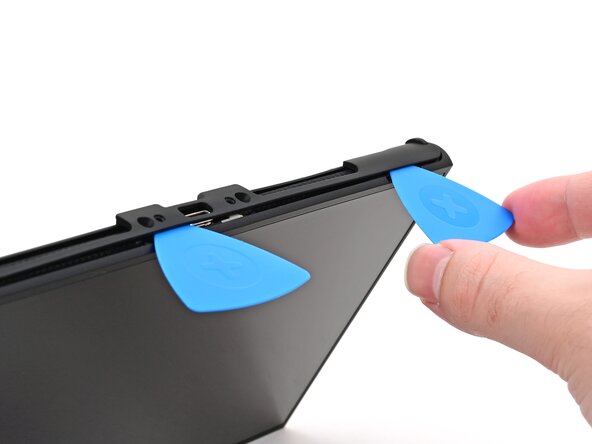

    Вставь второй медиатор


    • Вставь второй медиатор под отверстие для винта с другой стороны от разъёма USB-C и доведи его до угла консоли.
16. 16

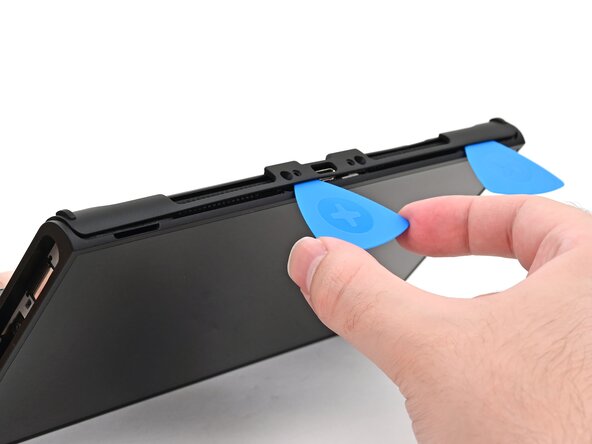

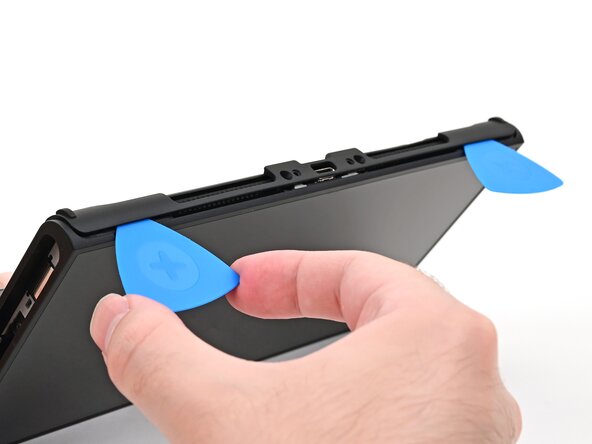

    Шаг 16


    • Сдвинь первый медиатор обратно туда, где ты его вставил.
17. 17

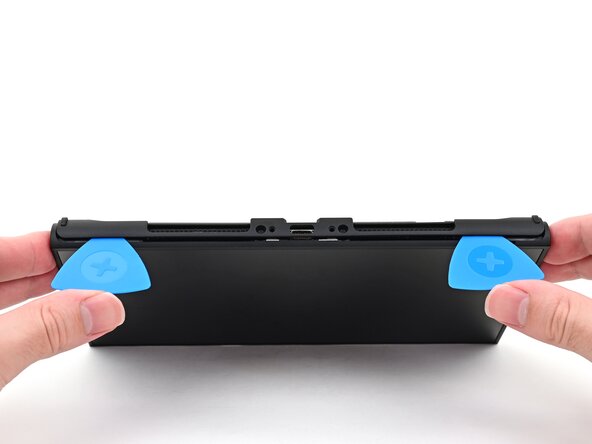

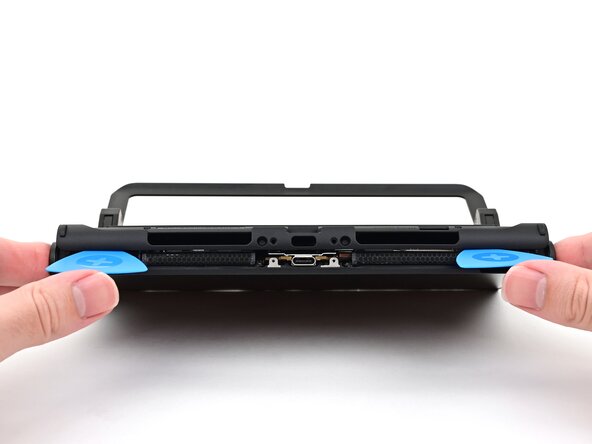

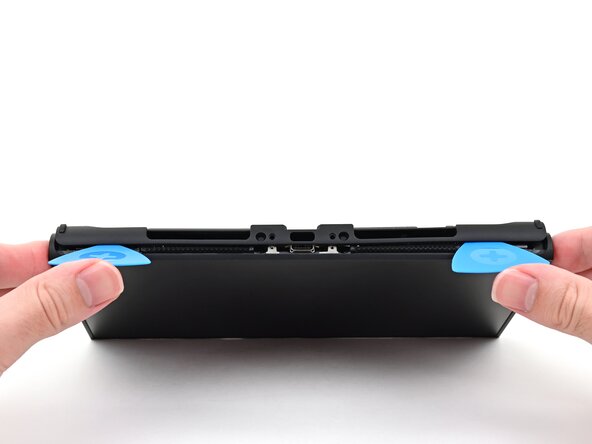

    Сними заднюю крышку


    • Не урони консоль: когда задняя крышка выщелкнется, медиаторы выпадут.
    • Держи консоль двумя руками, большие пальцы — на медиаторах.
    • Надави медиаторами вверх, чтобы задняя крышка выщелкнулась над разъёмом USB-C.

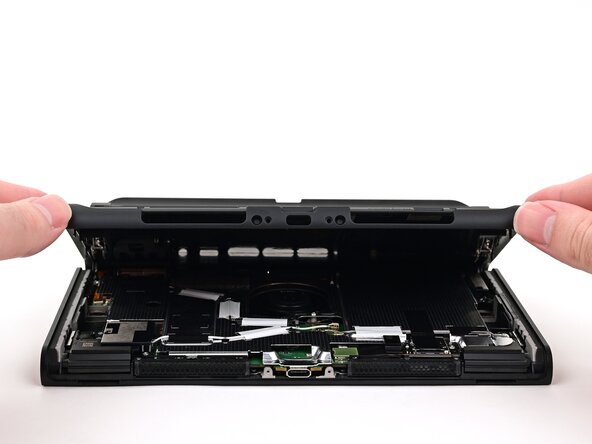

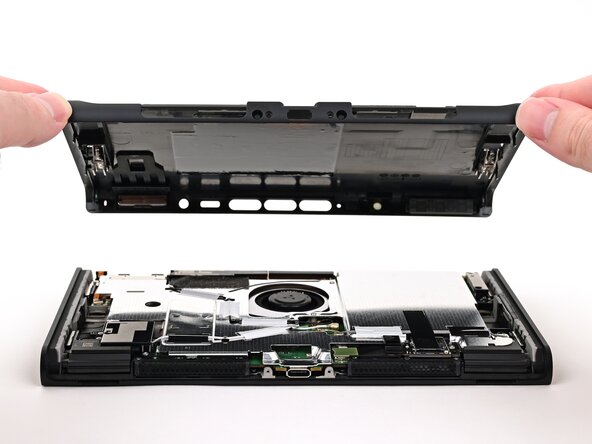

18. 18

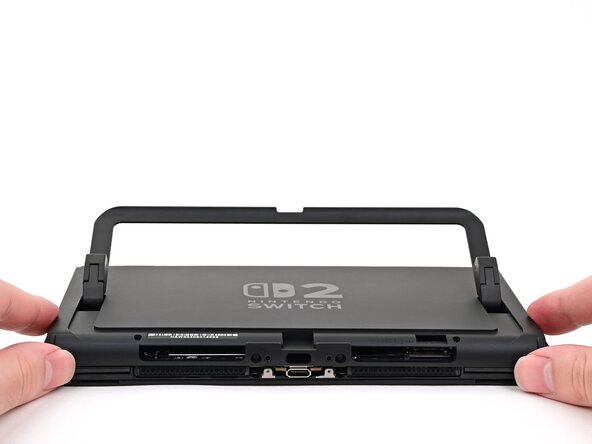

    Шаг 18


    • Подними заднюю крышку с нижнего края и сними её.
19. 19

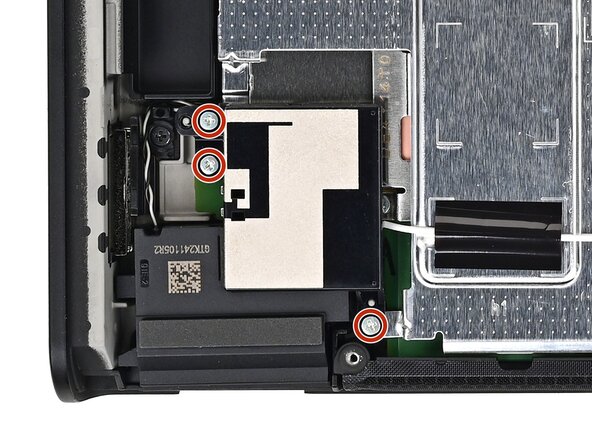

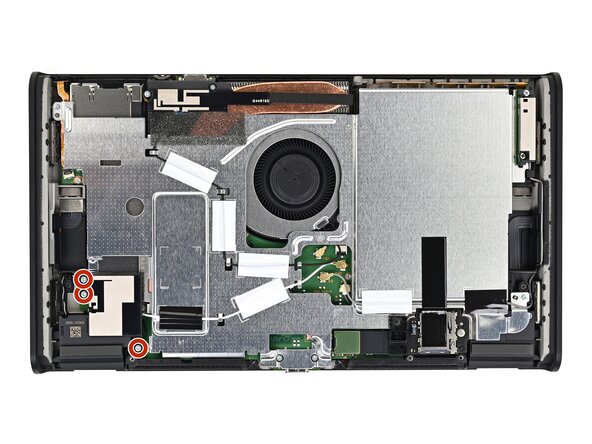

    Выкрути винты нижней антенны


    • Отвёрткой JIS 00 выкрути три серебристых винта длиной 4,4 мм крепления нижней антенны.

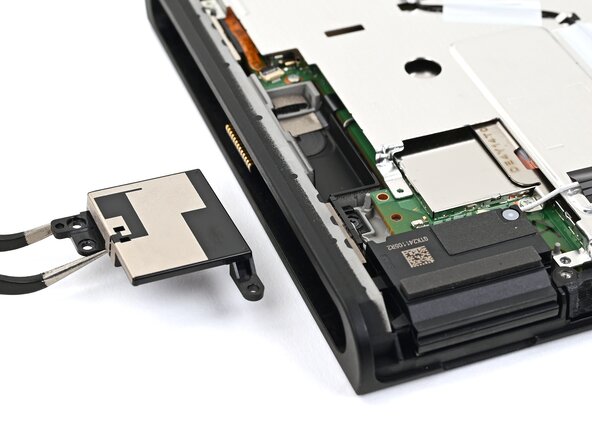

20. 20

    Сними нижнюю антенну


    • Пинцетом или пальцами сними нижнюю антенну.
21. 21

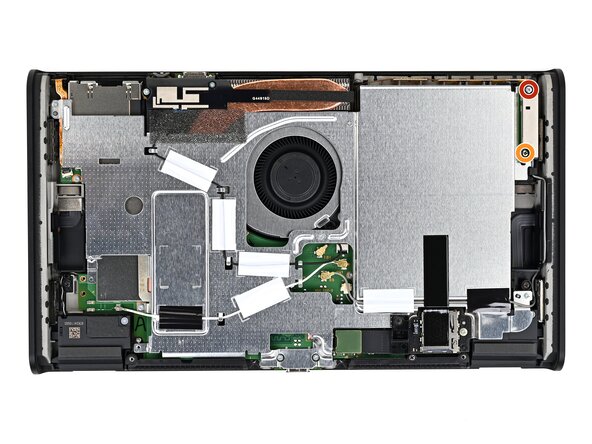

    Выкрути винты верхней антенны


    • Отвёрткой JIS 00 выкрути два винта крепления верхней антенны:
    • Один серебристый винт длиной 4,4 мм
    • Один зелёный винт длиной 4,6 мм

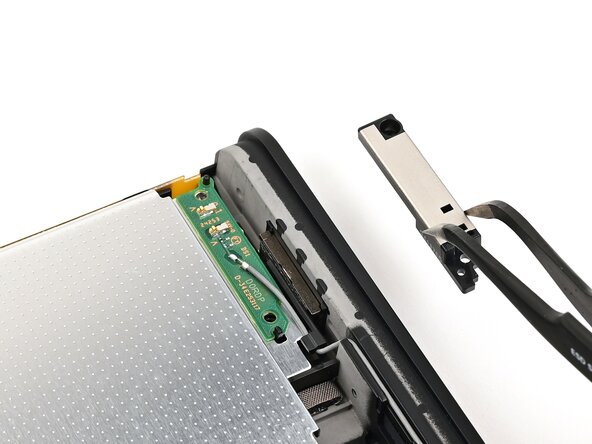

22. 22

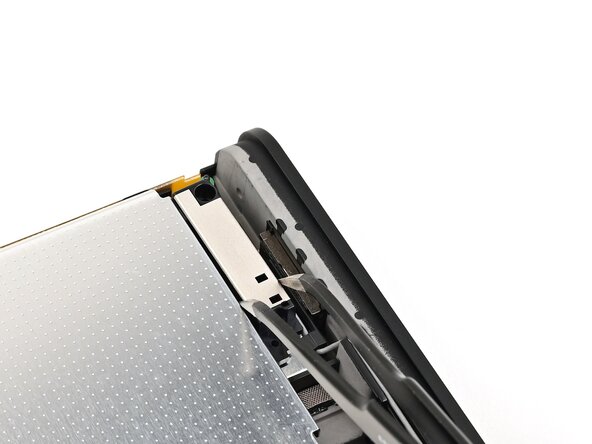

    Сними верхнюю антенну


    • Пинцетом или пальцами сними верхнюю антенну.
23. 23

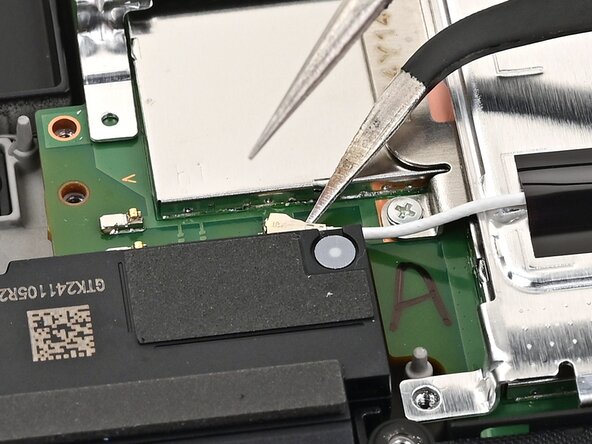

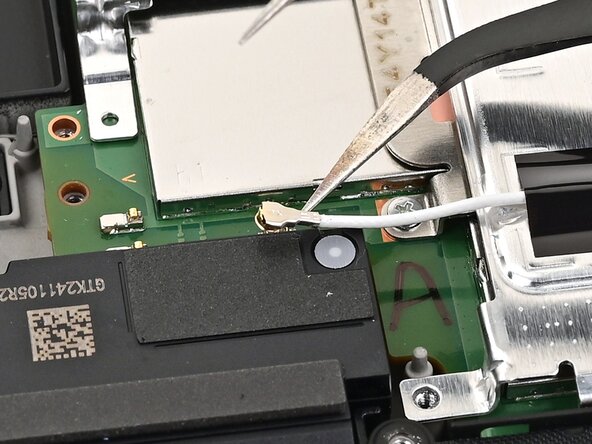

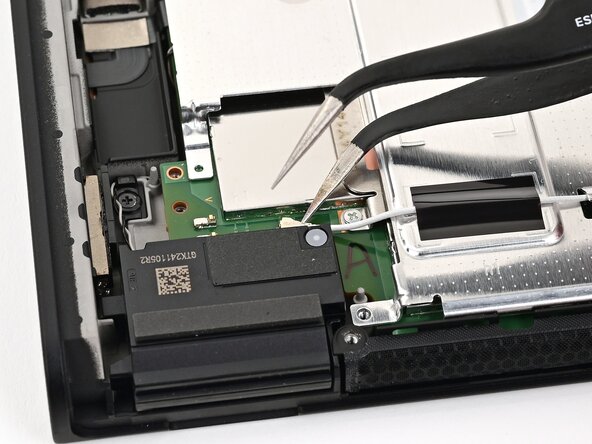

    Отключи кабель нижней антенны


    • Подсунь губку изогнутого пинцета под металлическую шейку коаксиального разъёма белого соединительного кабеля (он под нижней антенной) и подними прямо вверх, чтобы отключить.
24. 24

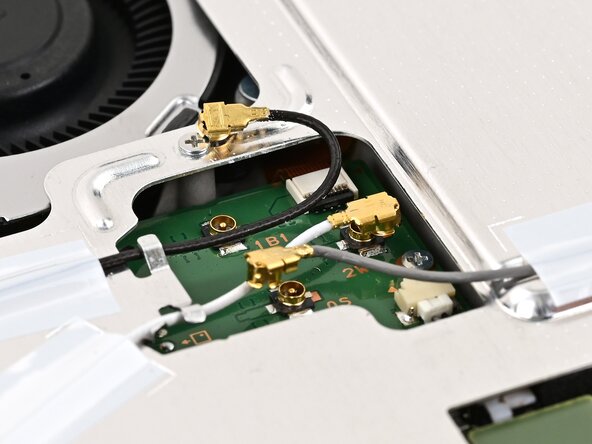

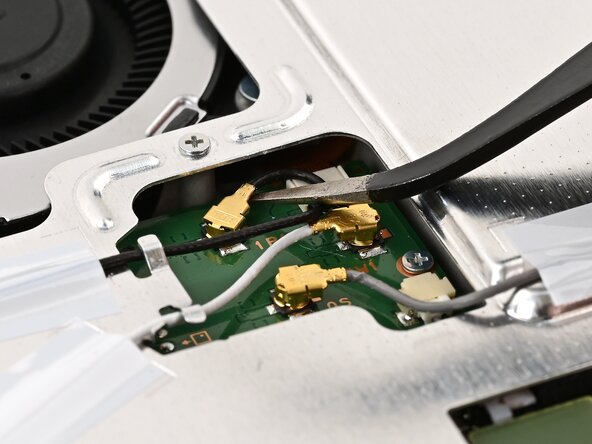

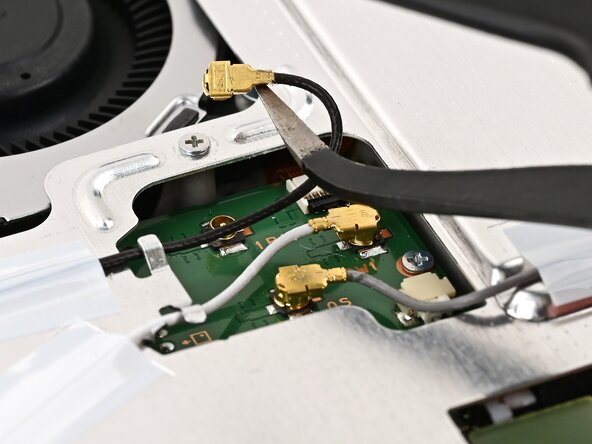

    Отключи остальные кабели антенн


    • Так же отключи от платы три центральных коаксиальных разъёма.
25. 25

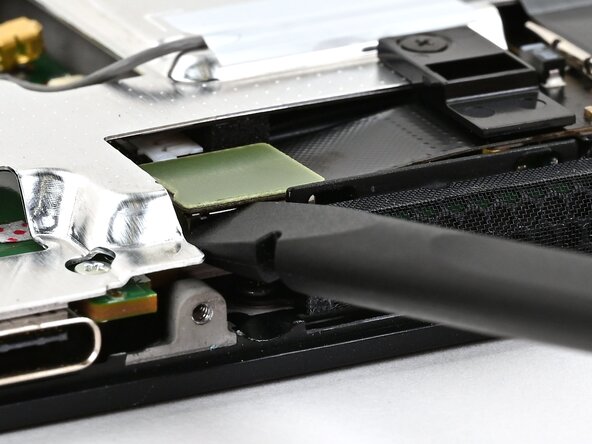

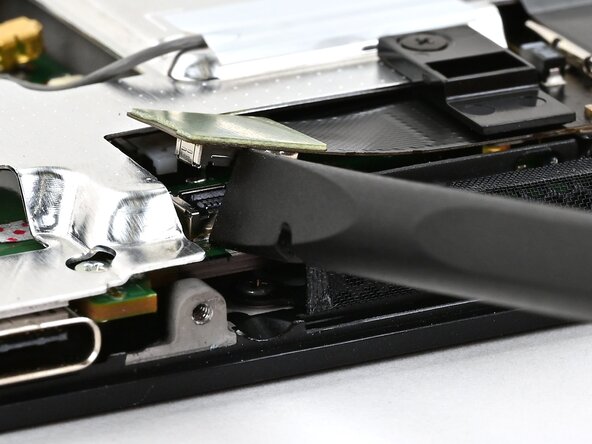

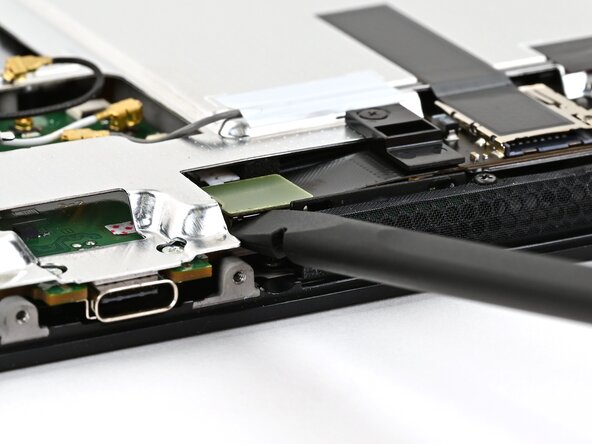

    Отключи разъём microSD


    • Плоским концом спаджера подцепи и отключи прижимной разъём считывателя microSD рядом с нижним разъёмом USB‑C.
26. 26

    Выкрути винты экранирующей пластины


    • Отвёрткой JIS 00 выкрути семь винтов крепления экранирующей пластины:
    • Два серебристых винта длиной 6,2 мм
    • Пять серебристых винтов длиной 4,4 мм
27. 27

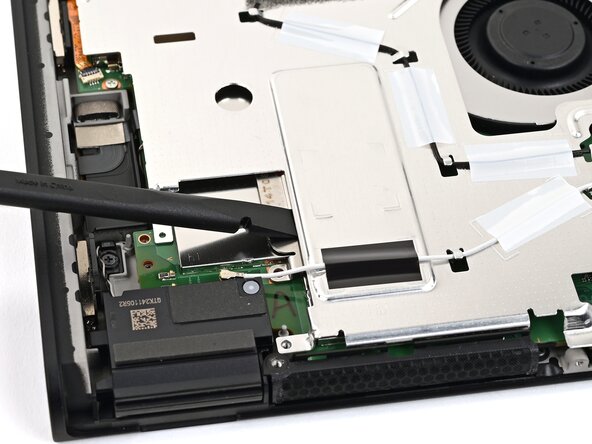

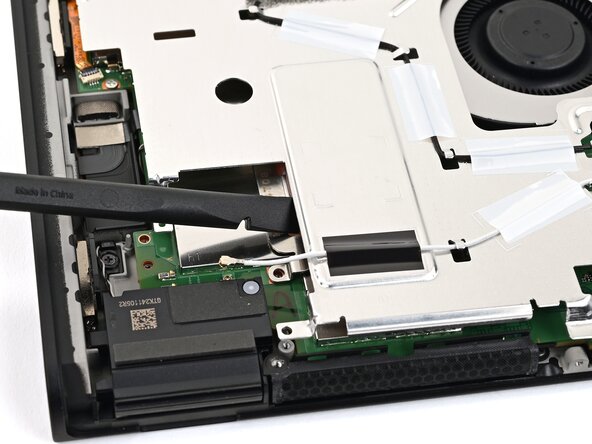

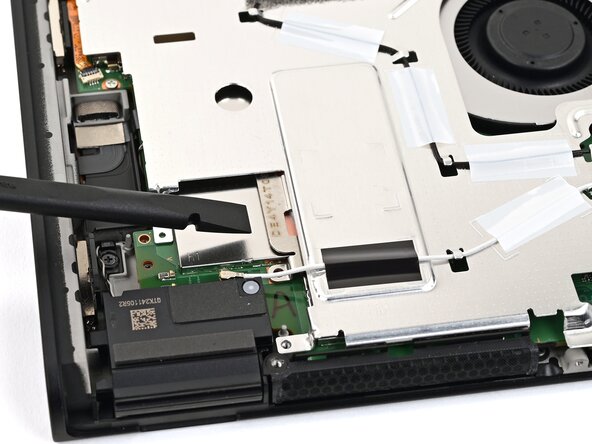

    Подними экранирующую пластину


    • Вставь плоский конец спаджера между экранирующей пластиной и радиатором процессора рядом с квадратной (⛶) меткой на пластине.
    • Поверни спаджер, чтобы приподнять пластину и отделить приклеенную к ней термозамазку. Поднимай пластину, пока не перестанешь чувствовать сопротивление.
28. 28

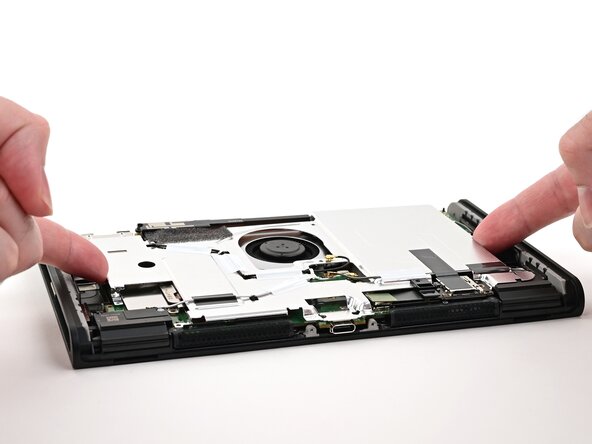

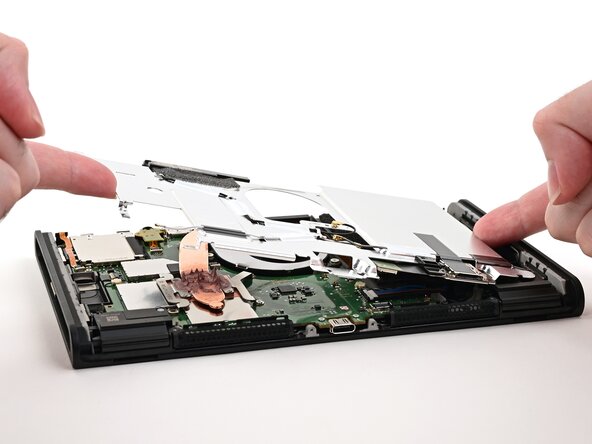

    Шаг 28


    • Подними левый край пластины, чтобы убедиться, что она полностью отделилась от термозамазки.
    • Аккуратно опусти пластину обратно.

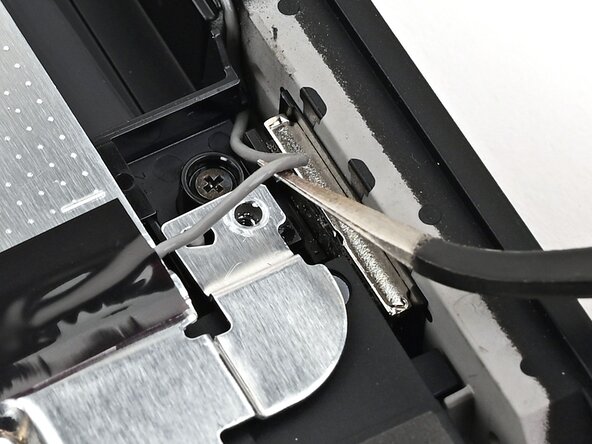

29. 29

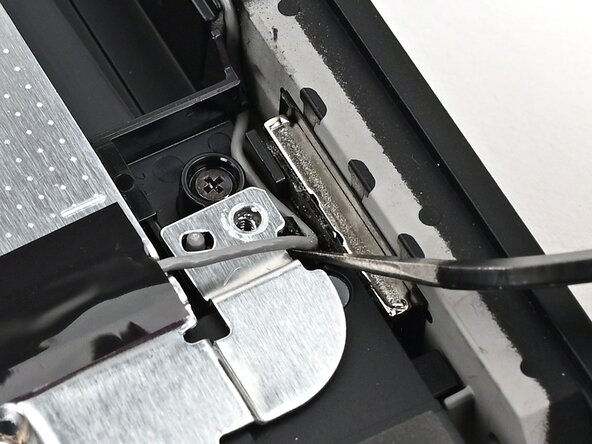

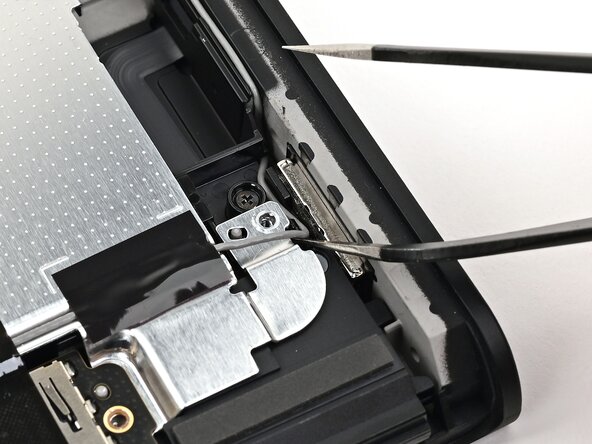

    Освободи серый кабель антенны


    • Подсунь губку изогнутого пинцета под серый кабель антенны в правом нижнем углу консоли.
    • Вытащи кабель из чёрного держателя, которым он закреплён на раме.

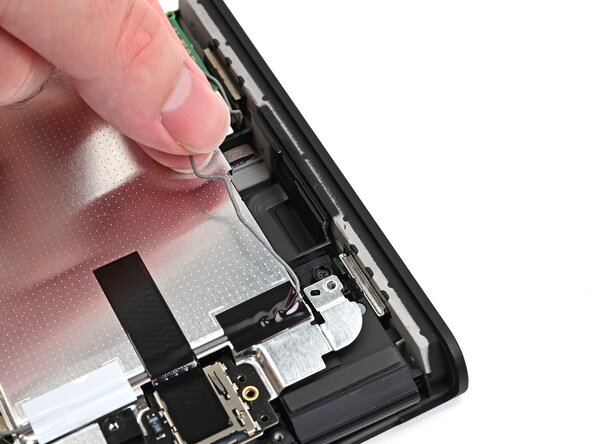

30. 30

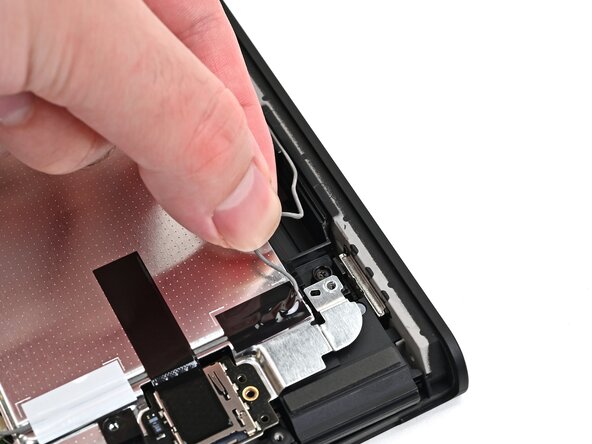

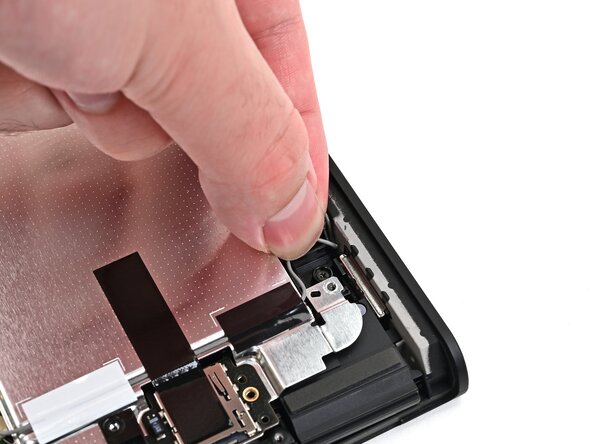

    Шаг 30


    • Вынь серый кабель антенны из канала вдоль правого края консоли.
31. 31

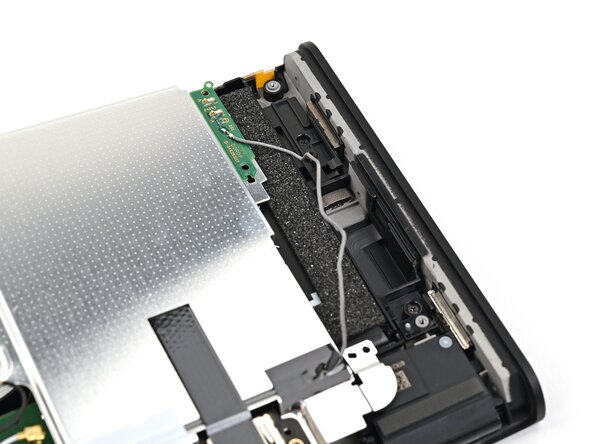

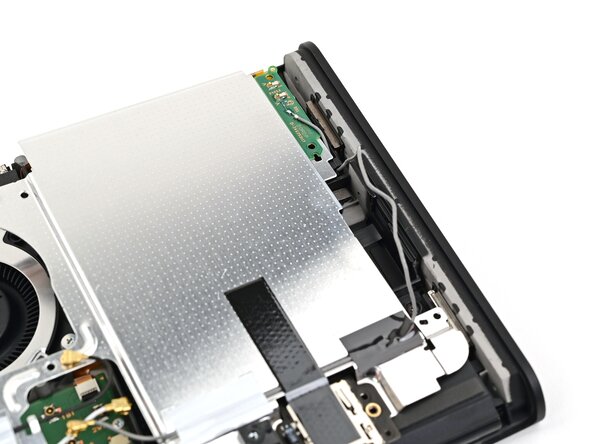

    Шаг 31


    • Приподними пластину и сдвигай её от правого края консоли, пока серый кабель антенны полностью не освободится.
32. 32

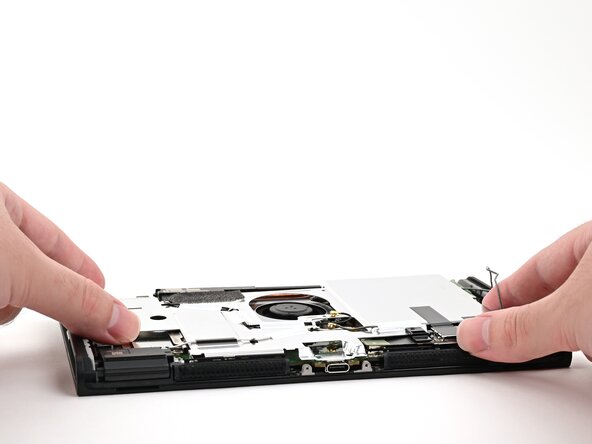

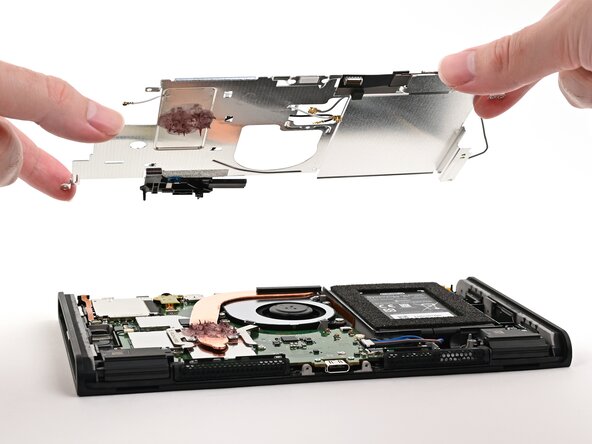

    Сними экранирующую пластину


    • Возьми пластину и сними её.
33. 33

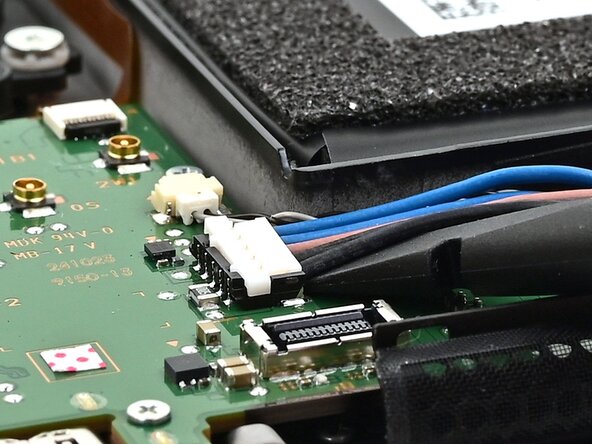

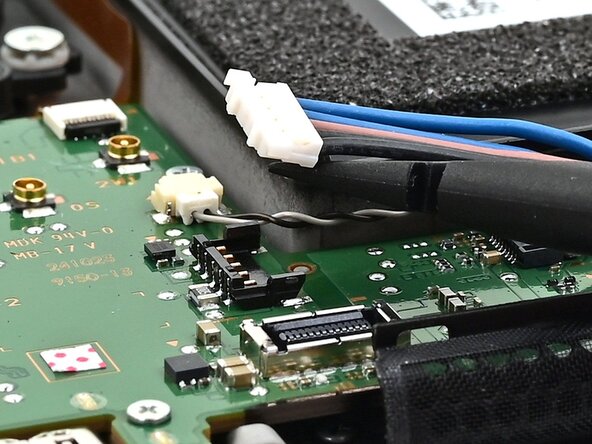

    Отключи батарею


    • Вставь плоский конец спаджера под плоский разъём батареи рядом с батареей и подцепи, чтобы отключить.

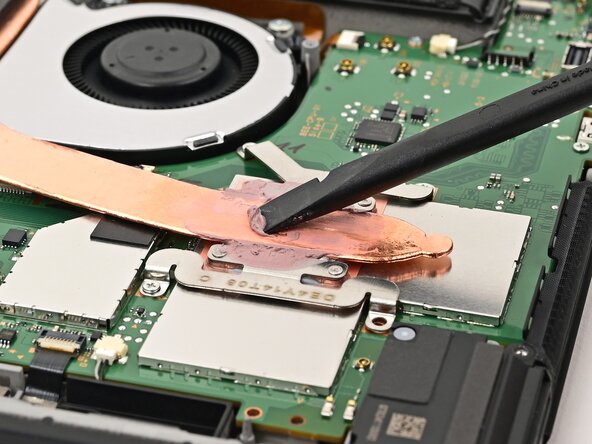

34. 34

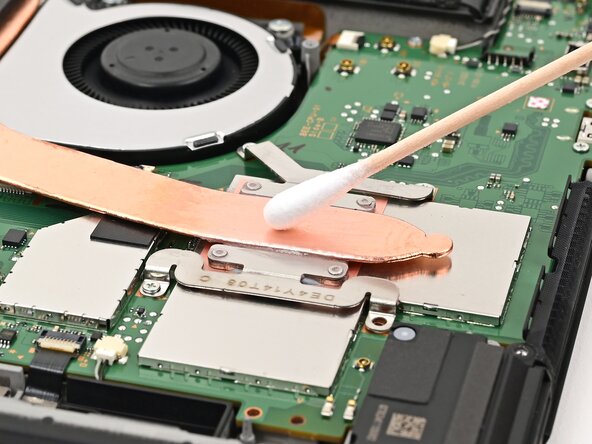

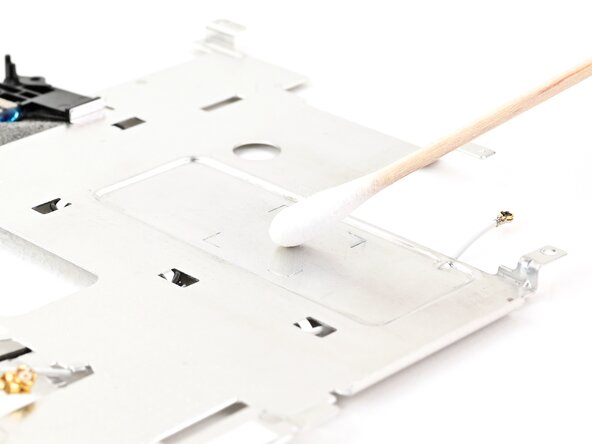

    Почисти тепловую трубку


    • Если нет новой термозамазки, плоским концом спаджера распредели старую равномерно по тепловой трубке — как можно толще, чтобы был хороший контакт. Так же сделай на экранирующей пластине и пропусти этот шаг.
    • Плоским концом спаджера соскреби термозамазку с медной тепловой трубки.
    • Нанеси изопропиловый спирт высокой концентрации (90% и крепче) или средство для удаления термоматериалов на ватную палочку или безворсовую салфетку и сотри остатки термозамазки с тепловой трубки и пластины.
    • Не пользуйся бумажным полотенцем или тряпкой — они могут поцарапать пластину.
35. 35

    Выкрути винты радиатора


    • Отвёрткой JIS 00 выкрути четыре серебристых винта длиной 3,4 мм крепления радиатора.
36. 36

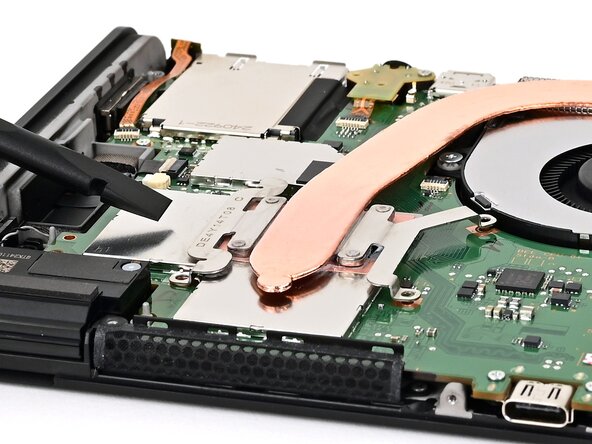

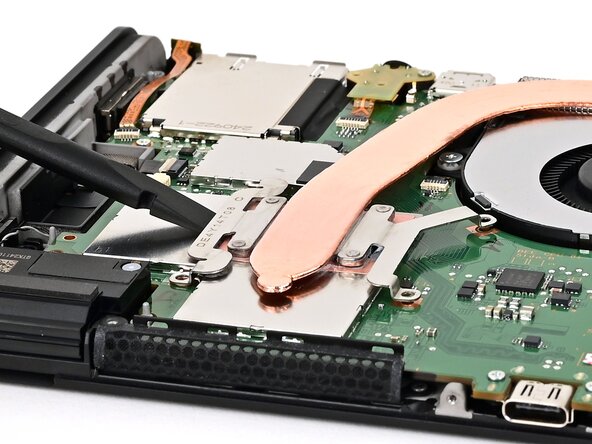

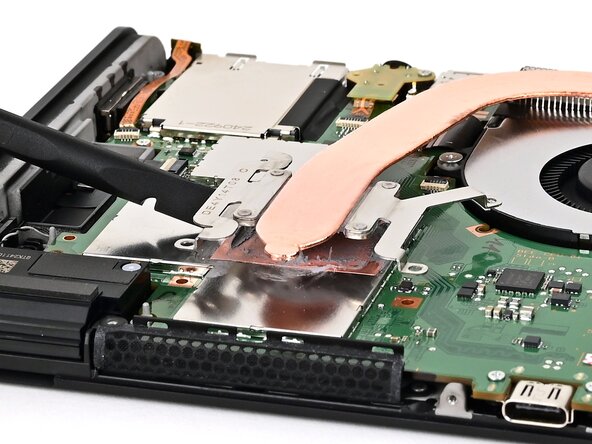

    Освободи радиатор


    • Вставь плоский конец спаджера между радиатором и теплораспределителем процессора.
    • Поверни спаджер, чтобы приподнять радиатор и отделить приклеенную к нему термопасту.
37. 37

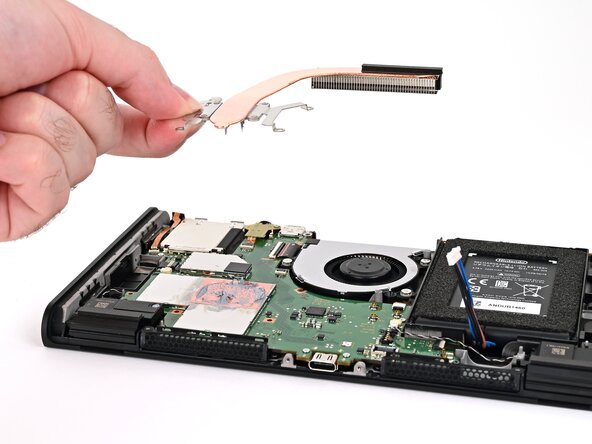

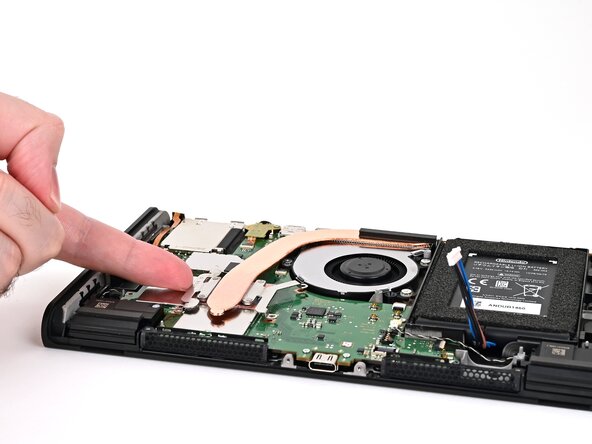

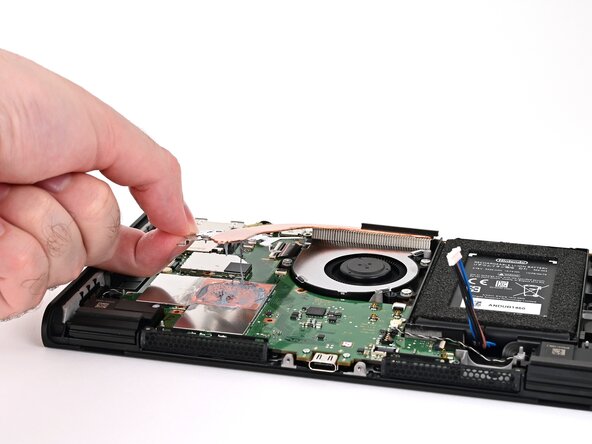

    Сними радиатор


    • Поднимай радиатор медленно, чтобы не погнуть тонкую медную тепловую трубку.
    • Медленно поднимай радиатор спереди, пока алюминиевые рёбра сзади не отделятся от клея под ними.
    • Сними радиатор.
38. 38

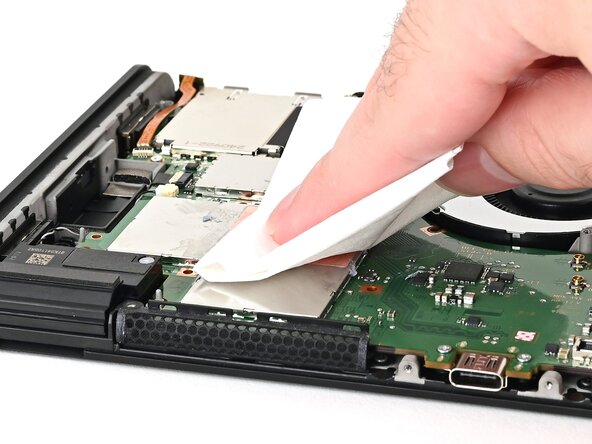

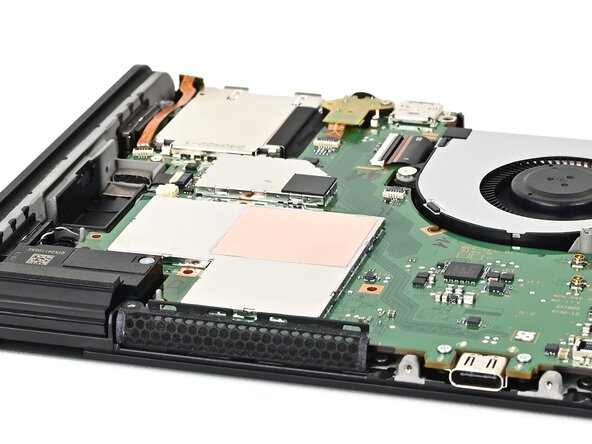

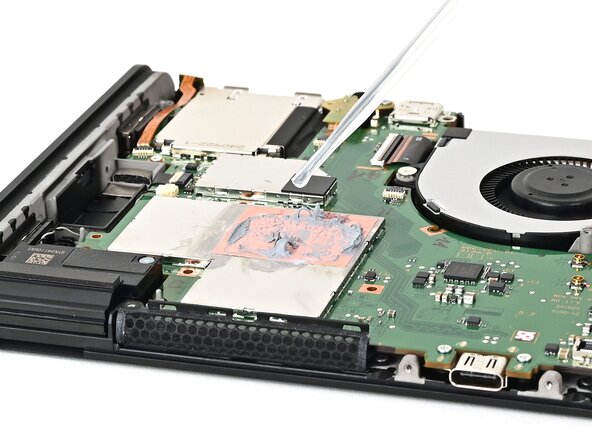

    Удали термопасту


    • Смочи термопасту на теплораспределителе процессора изопропиловым спиртом высокой концентрации (90% и крепче) или средством для удаления термоматериалов и подожди минуту.
    • Сотри термопасту безворсовой салфеткой или ватными палочками.
    • Повторяй, пока теплораспределитель процессора не станет чистым.

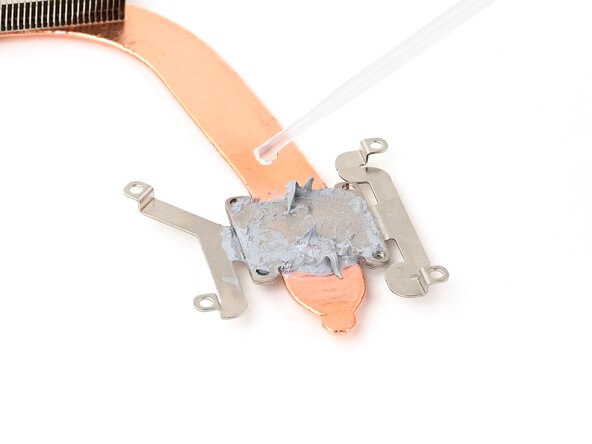

39. 39

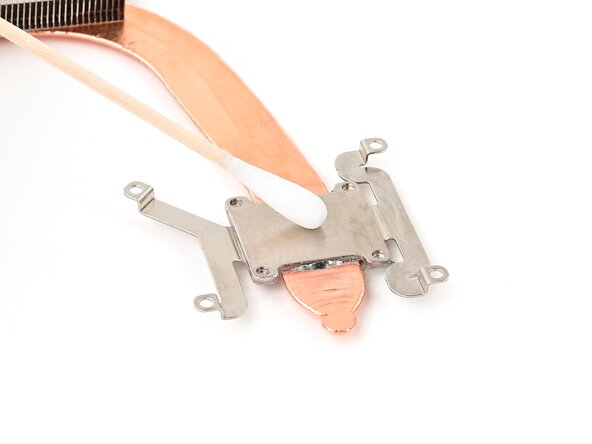

    Шаг 39


    • Если ты меняешь радиатор, пропусти этот шаг.
    • Так же удали термопасту с нижней стороны радиатора.

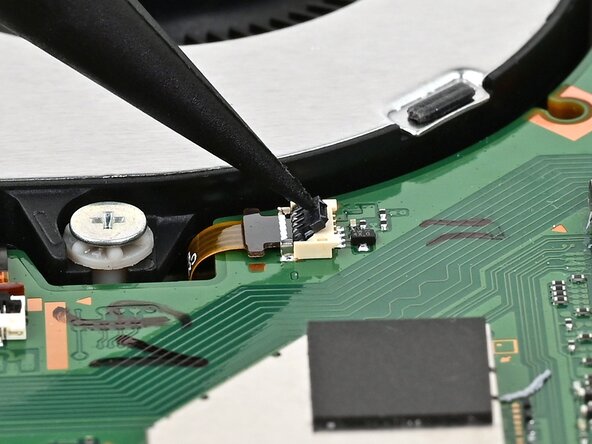

40. 40

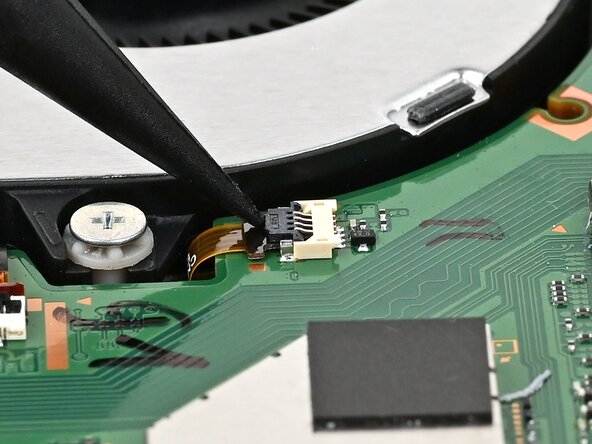

    Отключи вентилятор


    • Острым концом спаджера откинь вверх фиксатор ZIF-разъёма кабеля вентилятора — он рядом с вентилятором на плате.

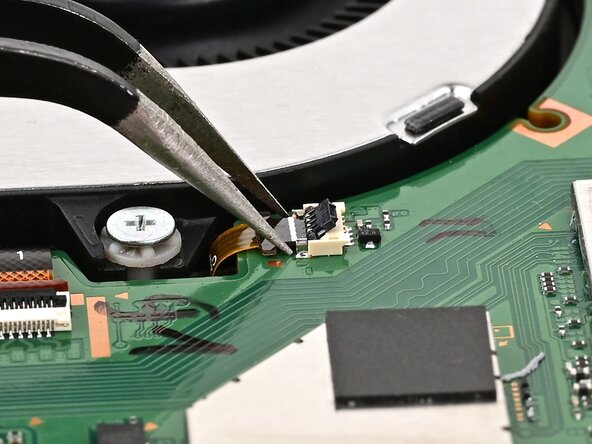

41. 41

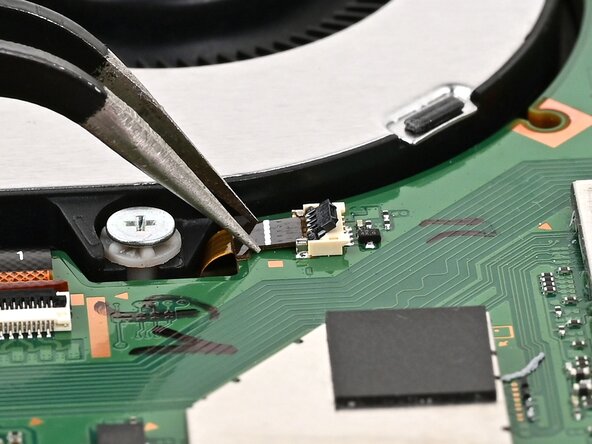

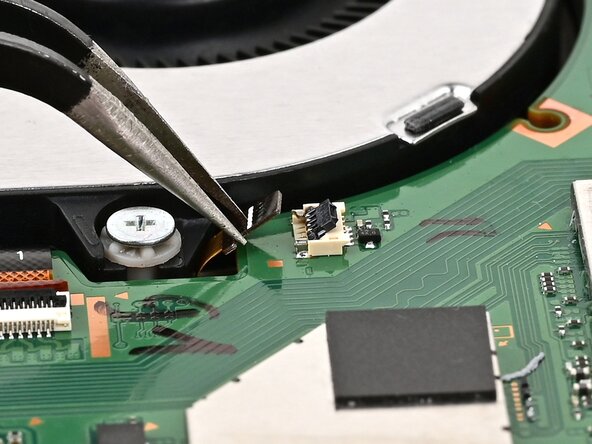

    Шаг 41


    • Пинцетом или пальцами аккуратно вытяни кабель из гнезда.
    • Если пользуешься пинцетом, тяни кабель за «крылышки», а не за сам кабель.

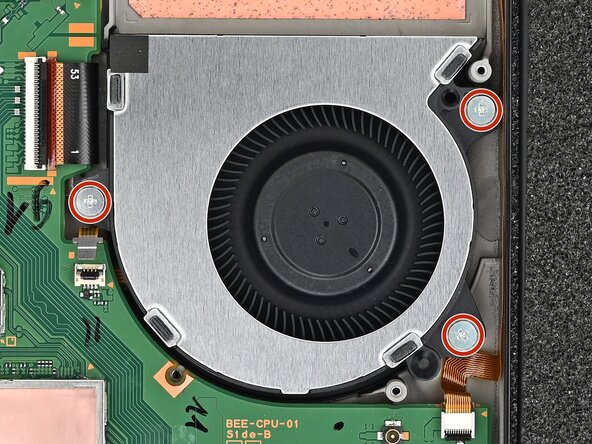

42. 42

    Выкрути винты вентилятора


    • Отвёрткой JIS 00 выкрути три серебристых винта длиной 5,2 мм крепления вентилятора.
43. 43

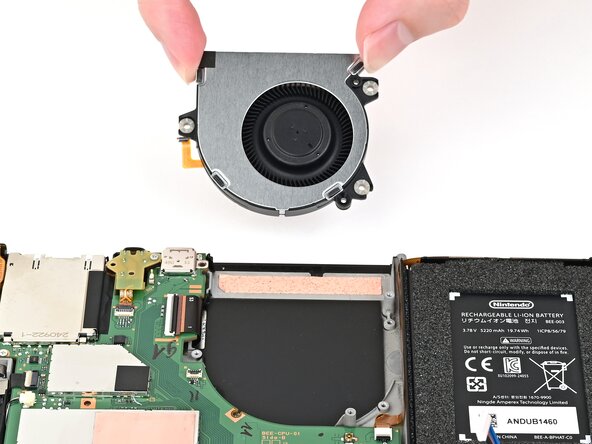

    Сними вентилятор


    • Выдвини вентилятор из углубления, чтобы освободить кабель, затем подними и сними его.
44. 44

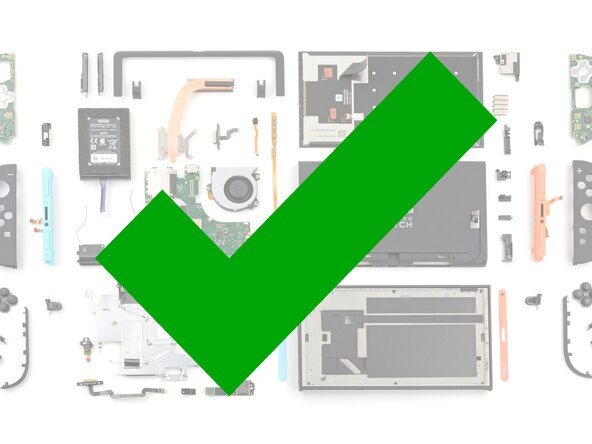

    Разбор окончен


    • Поздравляем, разбор окончен! Следующие шаги показывают, как собрать консоль.

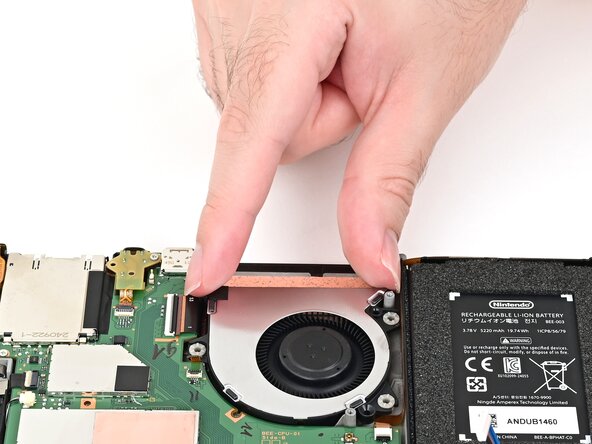

45. 45

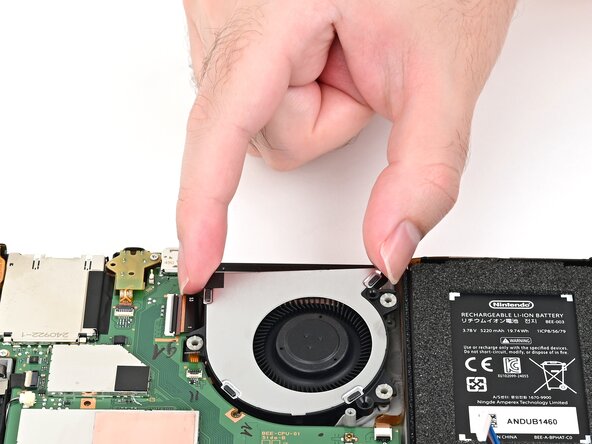

    Установи вентилятор


    • Вставь вентилятор в углубление. Следи, чтобы его кабель прошёл под краем платы.
    • Совмести вентилятор со стойками под винты на раме.
46. 46

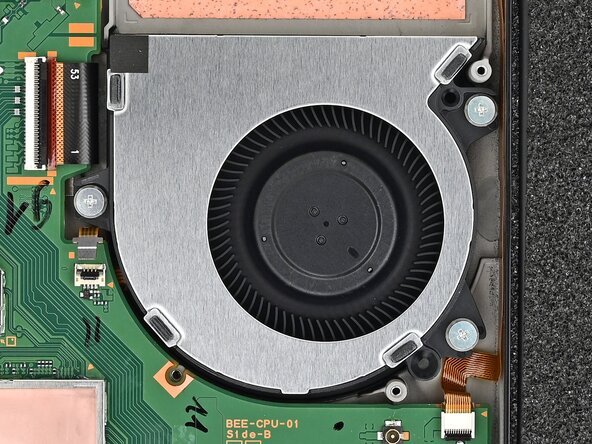

    Шаг 46


    • Отвёрткой JIS 00 закрути три серебристых винта длиной 5,2 мм крепления вентилятора.
47. 47

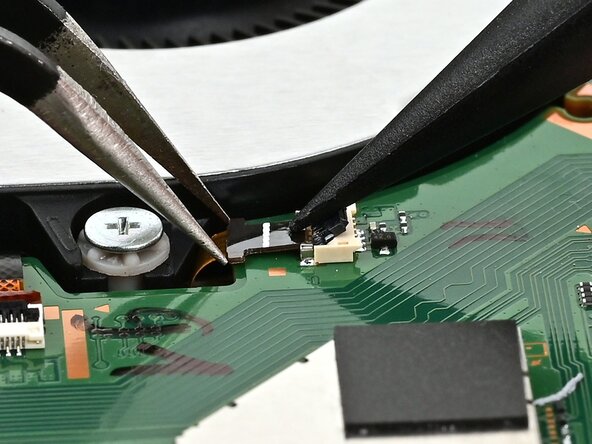

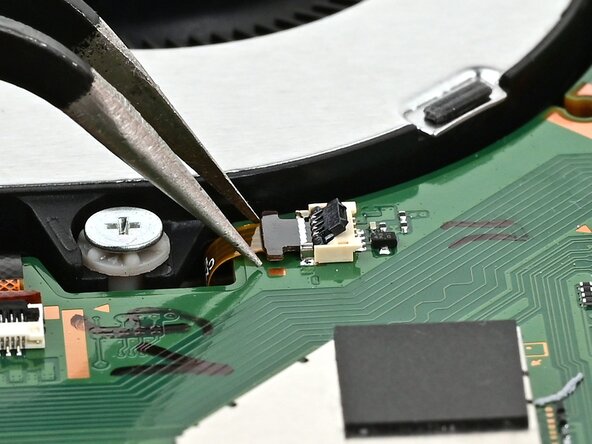

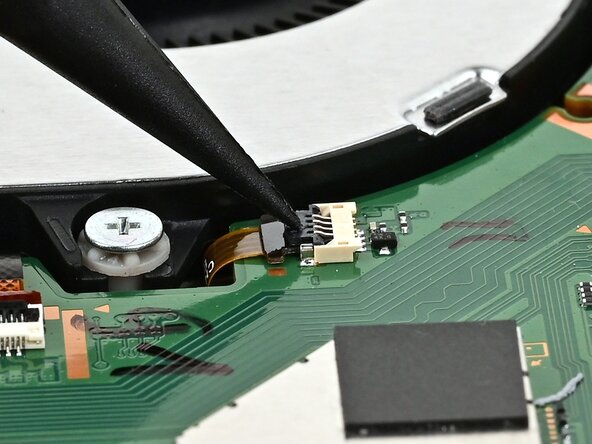

    Подключи вентилятор


    • Пинцетом или пальцами вставь кабель вентилятора в ZIF-разъём до упора.
    • Если пользуешься пинцетом, можно направлять кабель в разъём спаджером.
    • Опусти фиксатор, чтобы закрепить кабель.

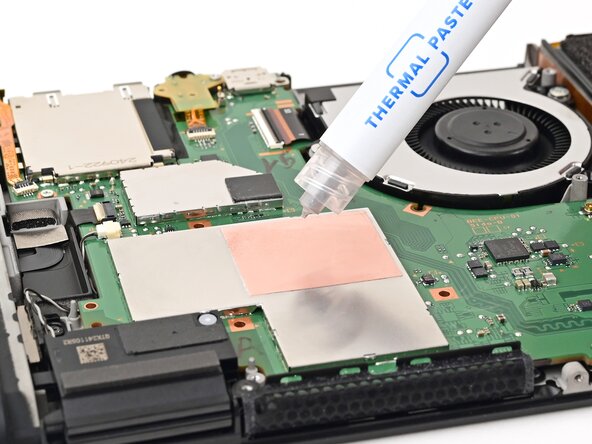

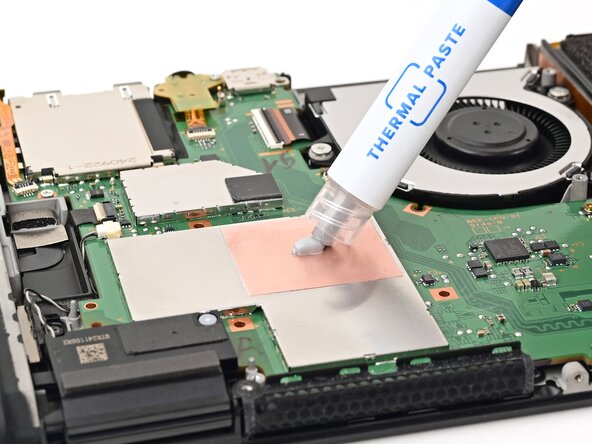

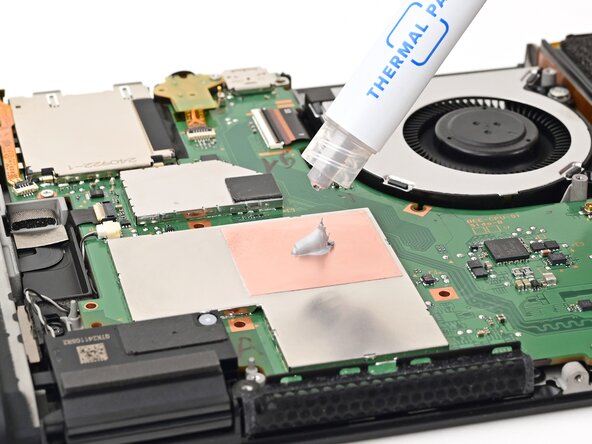

48. 48

    Нанеси термопасту


    • Нанеси в центр медного теплораспределителя процессора каплю новой термопасты размером примерно с горошину.
49. 49

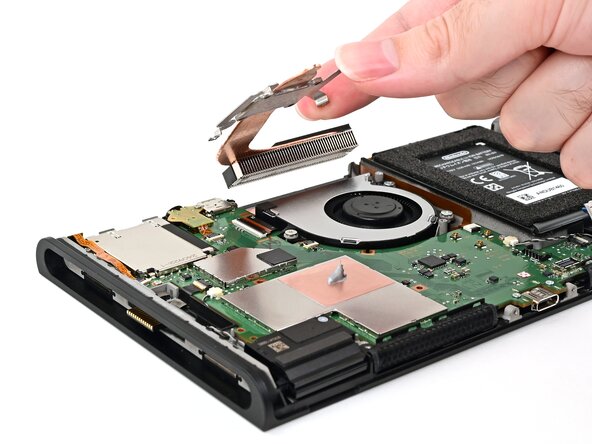

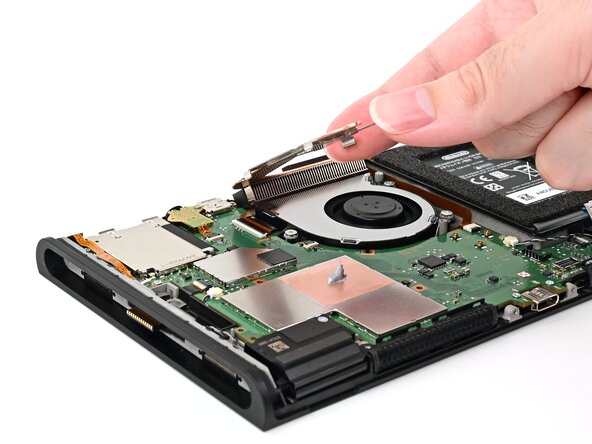

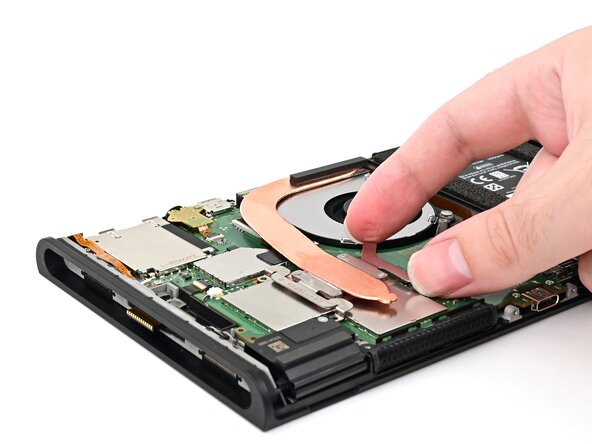

    Установи радиатор


    • Вставь алюминиевые рёбра радиатора в углубление за вентилятором, затем опусти радиатор на плату.

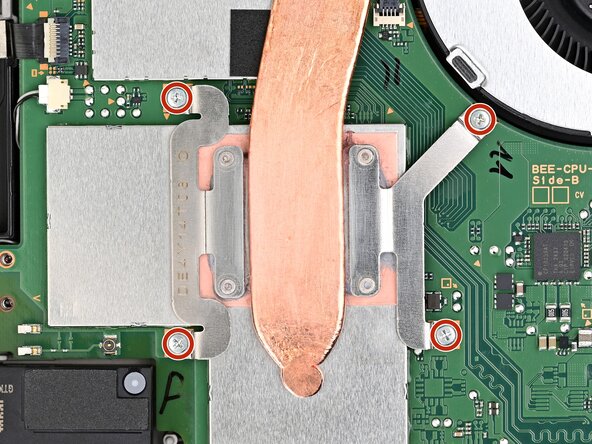

50. 50

    Шаг 50


    • Отвёрткой JIS 00 наживи четыре серебристых винта длиной 3,4 мм крепления радиатора.
    • Затягивай винты крест-накрест, по X: например, нижний левый, верхний правый, нижний правый, затем верхний левый.

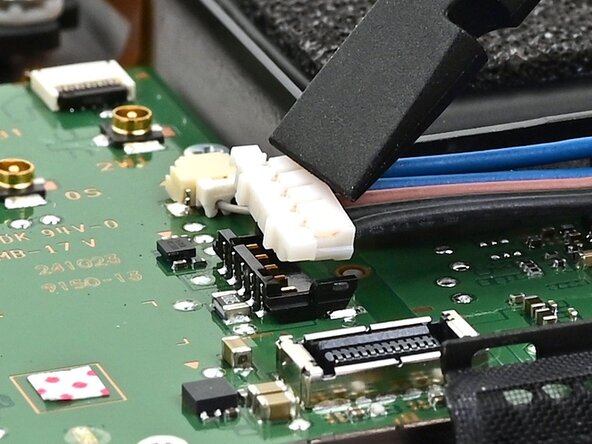

51. 51

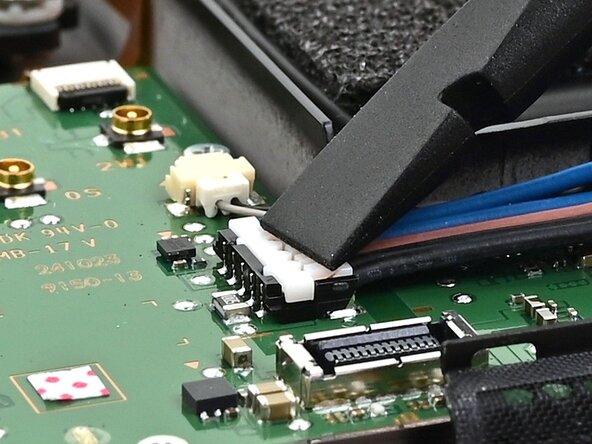

    Подключи батарею


    • Совмести разъём батареи с гнездом на плате.
    • Пальцем или плоским концом спаджера прижми разъём батареи к гнезду до упора.
52. 52

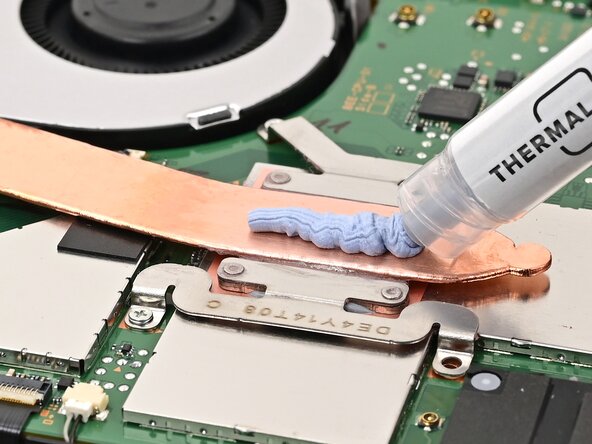

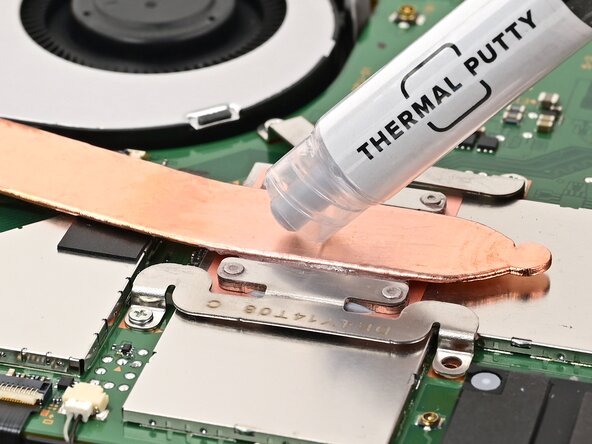

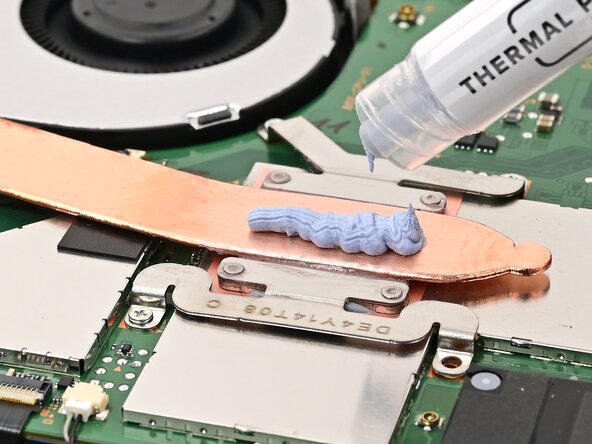

    Нанеси термозамазку


    • Нанеси по центру тепловой трубки полоску новой термозамазки толщиной примерно с горошину.

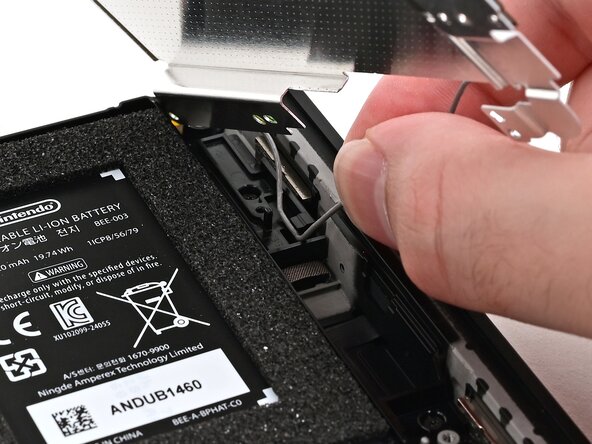

53. 53

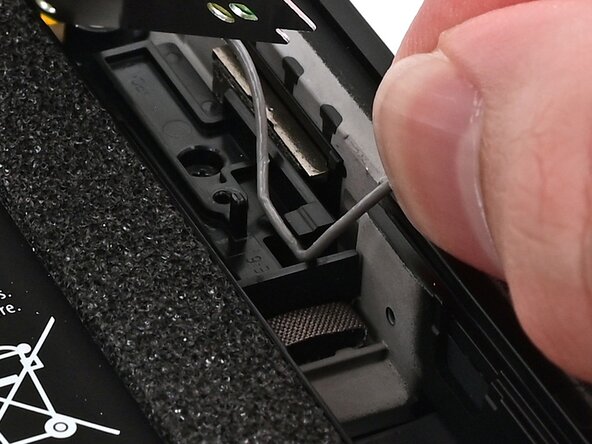

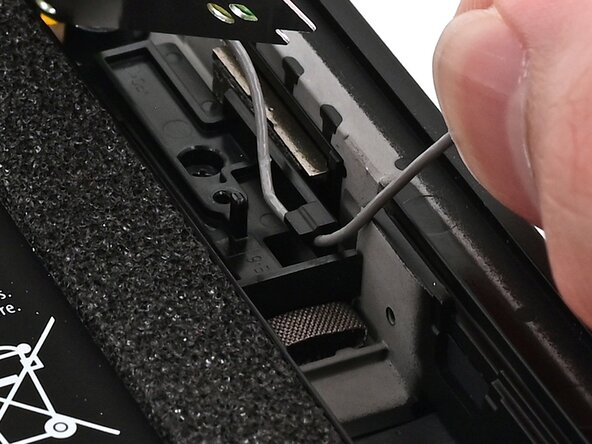

    Проложи серый кабель антенны


    • Держи верхний правый угол экранирующей пластины над верхним правым углом консоли.
    • Проложи серый кабель антенны под чёрным крючком у верхнего угла рамы.

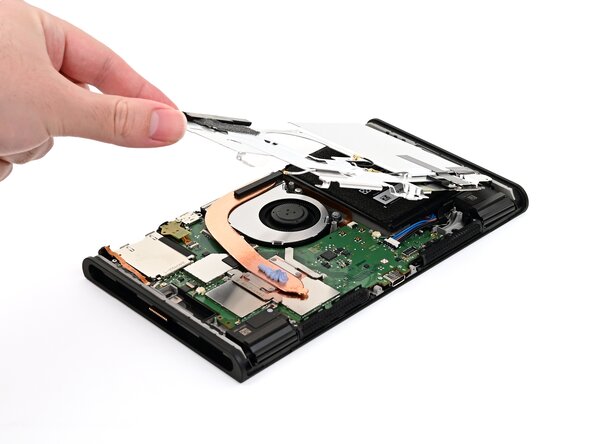

54. 54

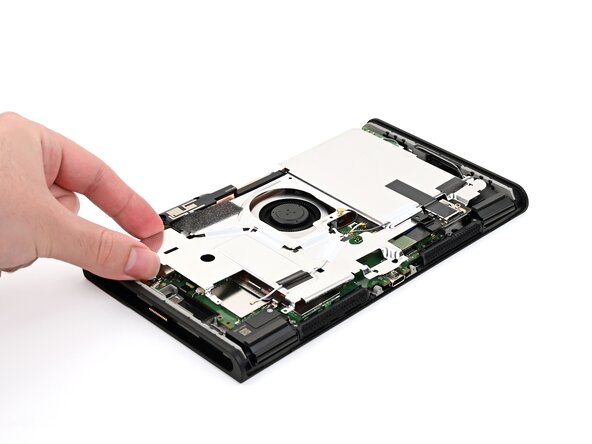

    Опусти экранирующую пластину


    • Опусти пластину на место и совмести с отверстиями под винты.
55. 55

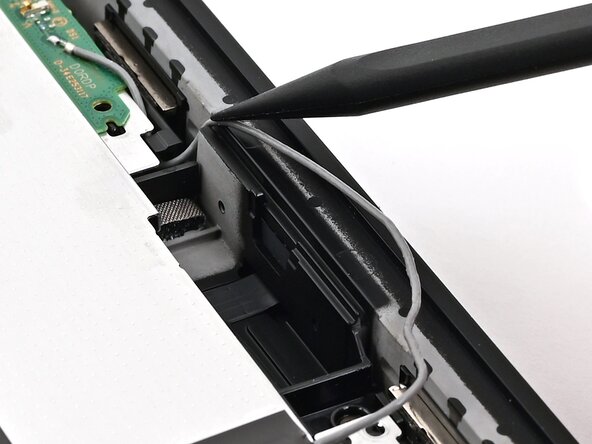

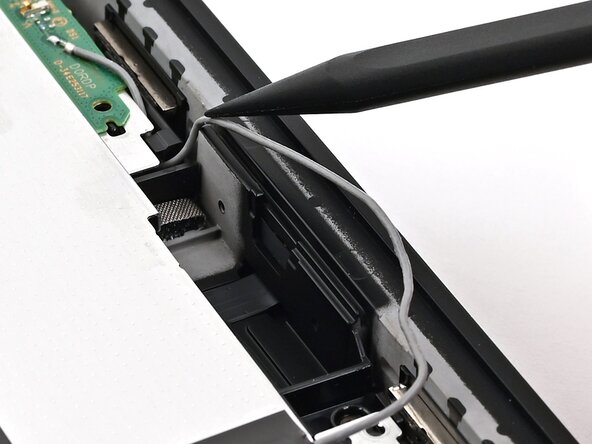

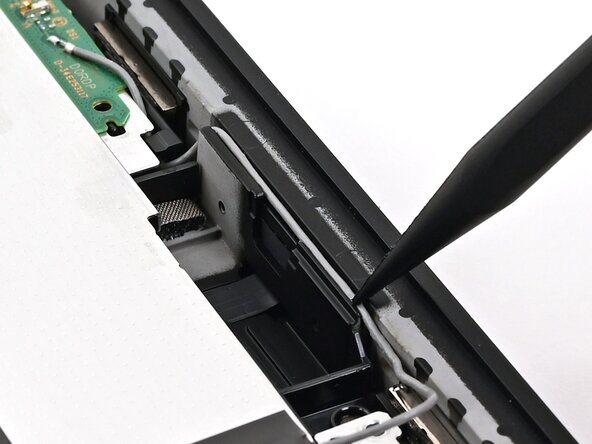

    Доведи прокладку серого кабеля антенны


    • Уложи серый кабель антенны в канал вдоль правого края рамы.
56. 56

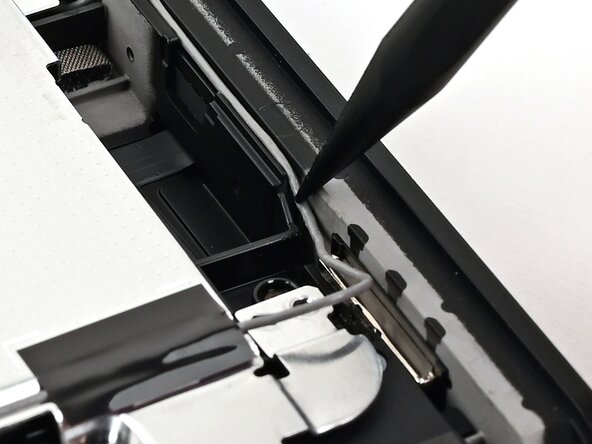

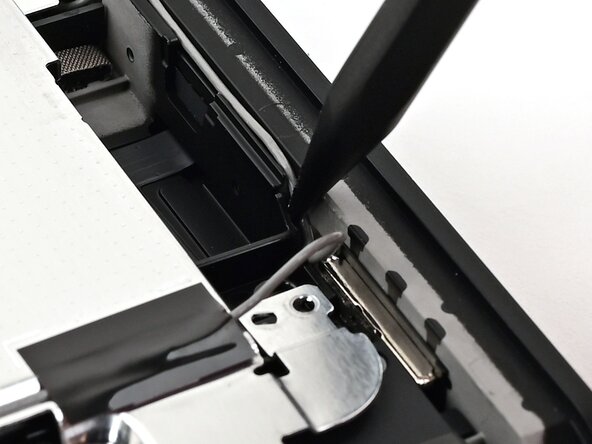

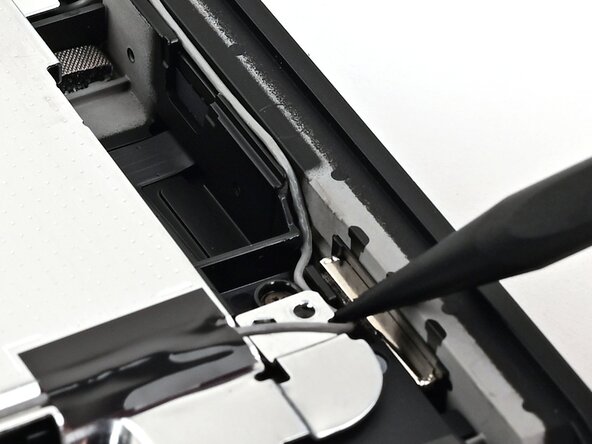

    Шаг 56


    • Вдави серый кабель антенны в паз внизу канала и веди дальше, пока он не закрепится в держателе внизу рамы.
57. 57

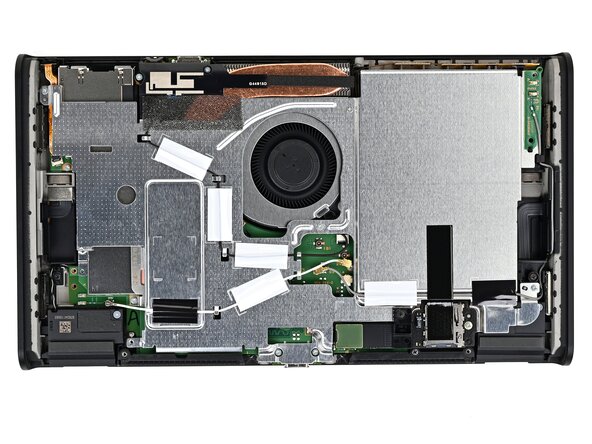

    Закрути винты экранирующей пластины


    • Отвёрткой JIS 00 закрути семь винтов крепления экранирующей пластины:
    • Два серебристых винта длиной 6,2 мм
    • Пять серебристых винтов длиной 4,4 мм
58. 58

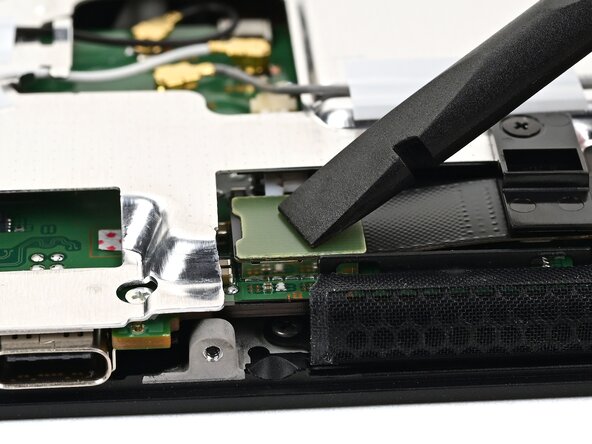

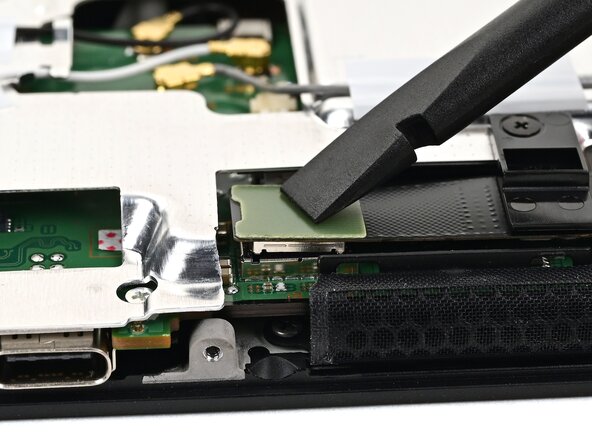

    Подключи разъём microSD


    • Пальцем или плоским концом спаджера прижми прижимной разъём считывателя microSD к гнезду на плате.
    • Не вдавливай разъём силой. Если не получается, поправь его положение и попробуй снова.
59. 59

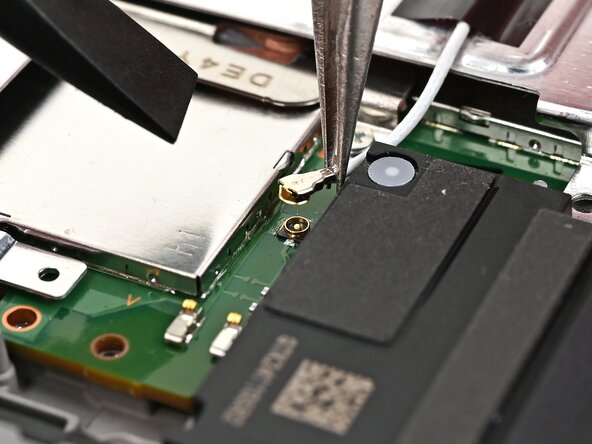

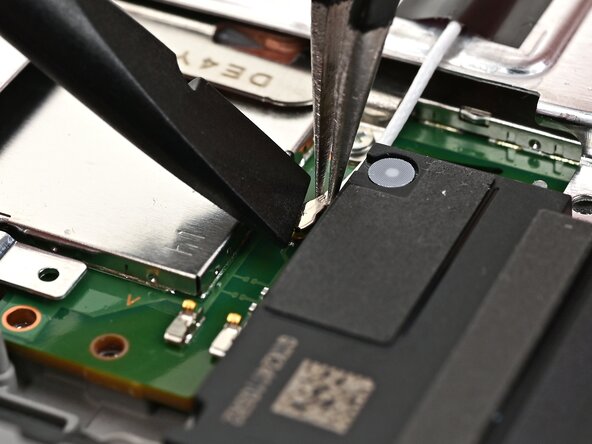

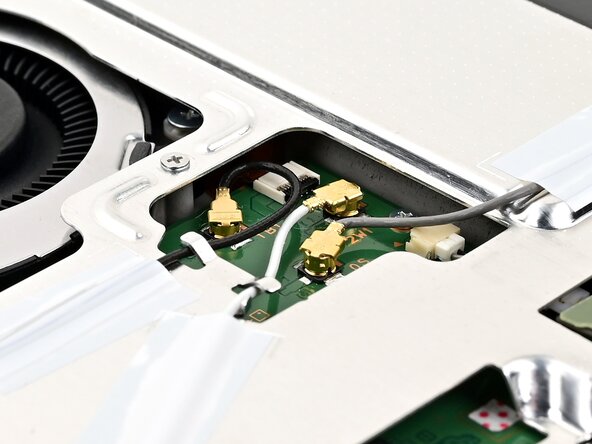

    Подключи кабели антенн


    • Пинцетом держи коаксиальный разъём нижней антенны над гнездом и аккуратно прижми пальцем или спаджером — разъём должен защёлкнуться. Если не получается, поправь положение разъёма, а не дави сильнее.
    • Так же подключи три центральных коаксиальных разъёма к их гнёздам.
    • Чёрный кабель — в гнездо ближе всего к вентилятору, белый — в среднее, серый — в самое дальнее.
60. 60

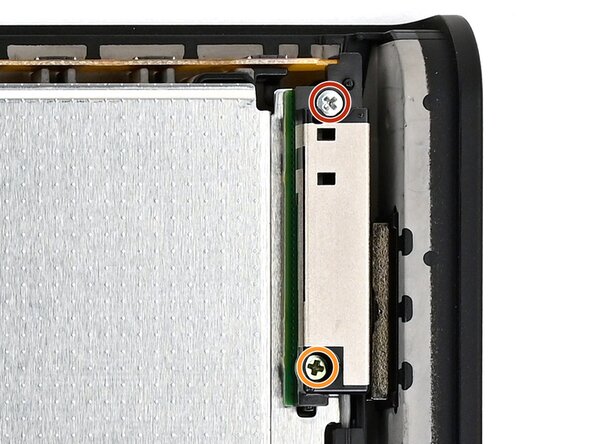

    Установи верхнюю антенну


    • Пинцетом или пальцами совмести верхнюю антенну с отверстиями под винты и чёрными направляющими штырьками и положи на место.
    • Отвёрткой JIS 00 закрути два винта крепления верхней антенны:
    • Один серебристый винт длиной 4,4 мм
    • Один зелёный винт длиной 4,6 мм
61. 61

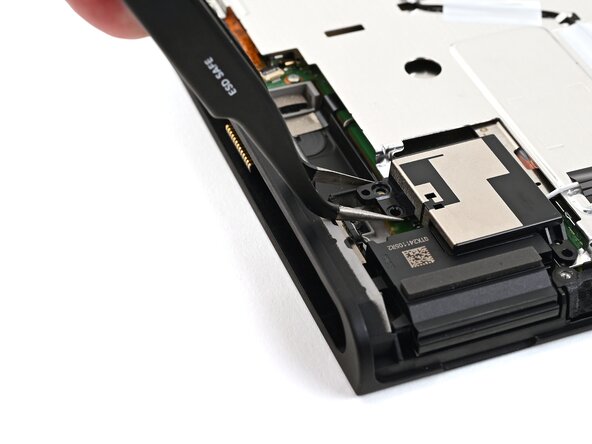

    Установи нижнюю антенну


    • Пинцетом или пальцами совмести нижнюю антенну с отверстиями под винты и серыми направляющими штырьками и положи на место.
    • Отвёрткой JIS 00 закрути три винта длиной 4,4 мм крепления нижней антенны.

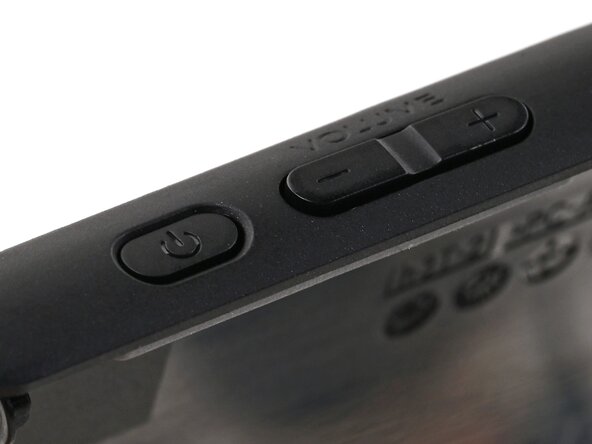

62. 62

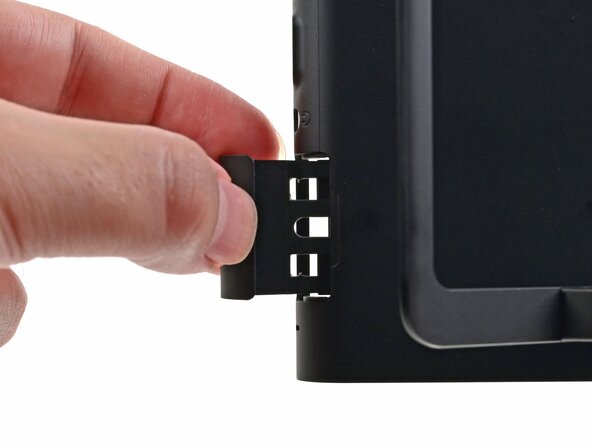

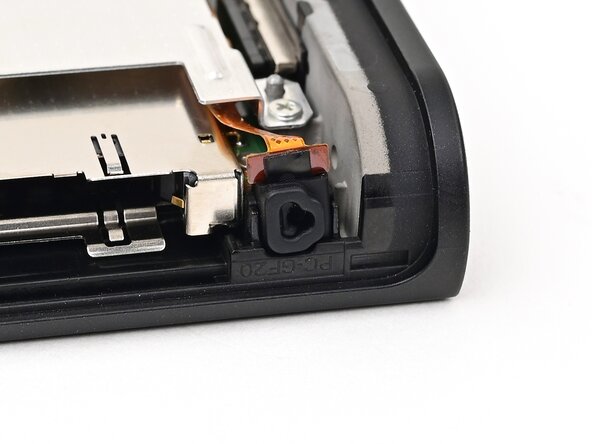

    Подготовь заднюю крышку


    • Полностью выдвини лоток игровых карт.
    • Проверь, правильно ли стоят кнопки питания и громкости. Если резиновая мембрана под кнопками сдвинулась, совмести её с направляющими штырьками.
    • Проверь, что микрофон полностью сидит в своём гнезде в раме.
63. 63

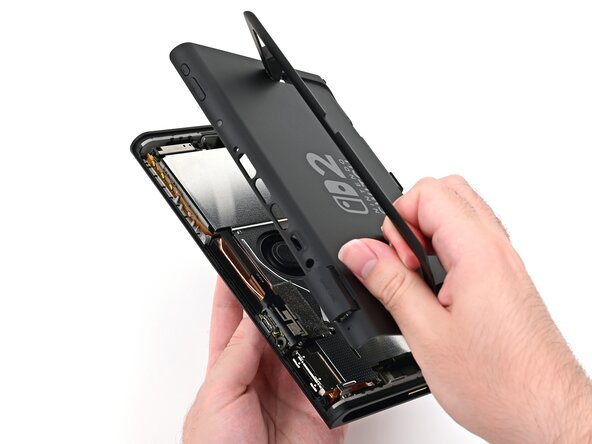

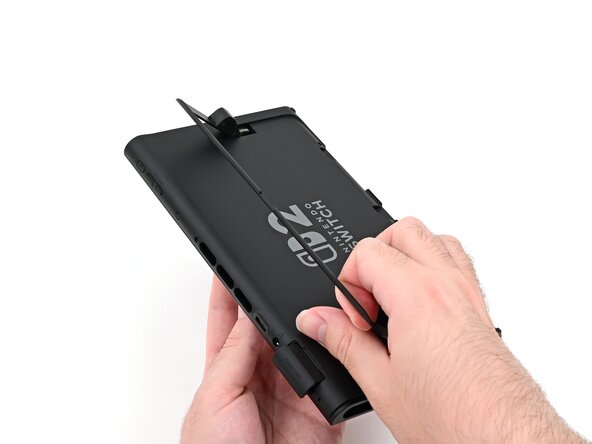

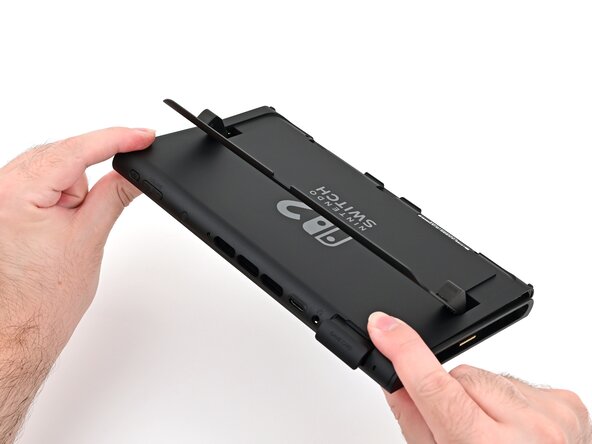

    Установи заднюю крышку


    • Совмести верх задней крышки с верхом консоли.
    • Поставь верхний край задней крышки на место и проверь, совпадают ли кнопки и разъёмы. Если нет — подними крышку и попробуй снова.
    • Прижми по верхнему краю, чтобы защёлки задней крышки зацепились за консоль.

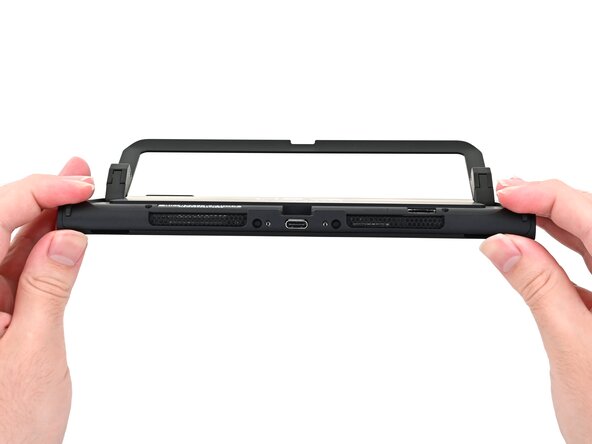

64. 64

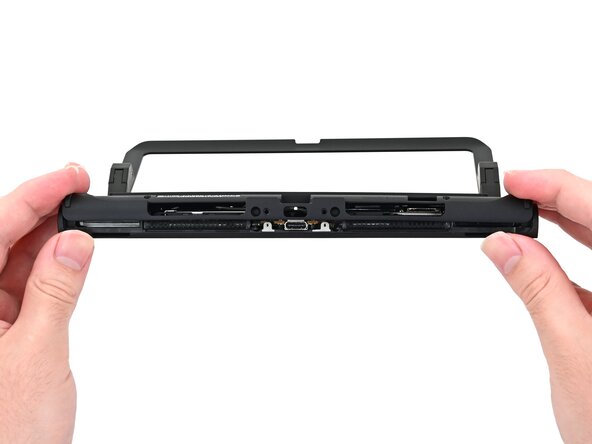

    Шаг 64


    • Сожми остальную часть крышки с консолью, чтобы защёлкнуть защёлки.
65. 65

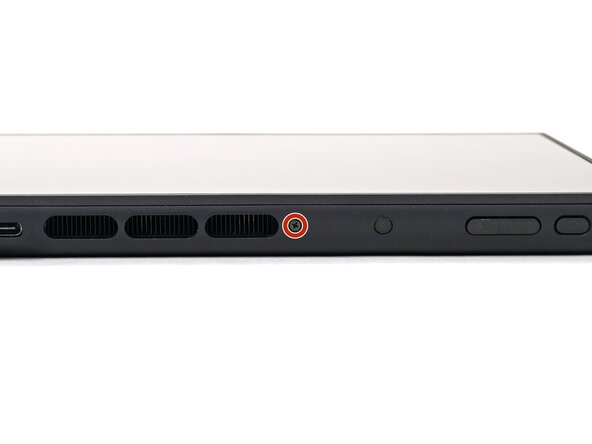

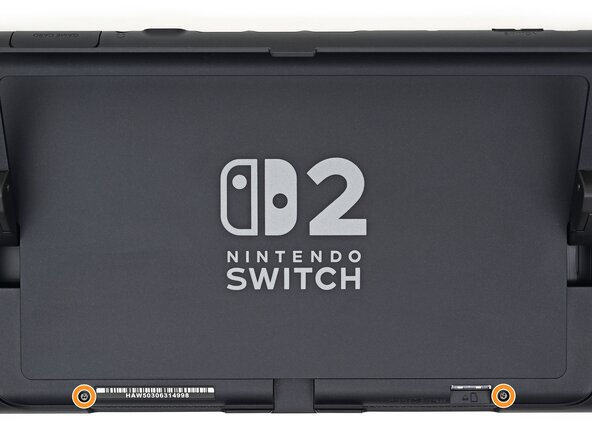

    Закрути винты на задней стороне


    • Отвёрткой JIS 00 закрути три винта длиной 3,1 мм крепления задней крышки: один на верхнем торце консоли и два по обе стороны от нижнего разъёма USB-C.
    • Отвёрткой Y00 закрути два винта длиной 4,4 мм в вырезе под подставку.
66. 66

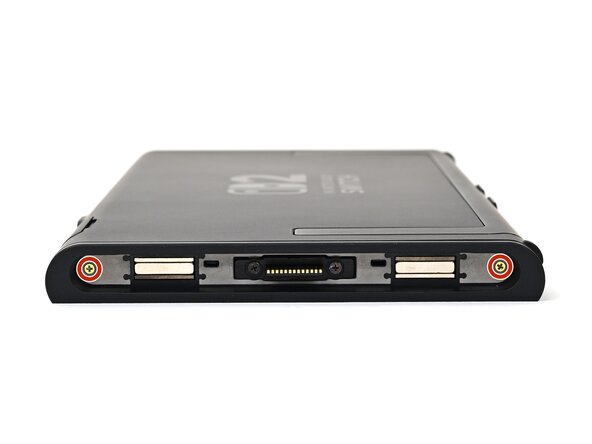

    Закрути боковые винты


    • Отвёрткой JIS 00 закрути по два золотистых винта длиной 3,6 мм с каждой стороны консоли (всего четыре).
67. 67

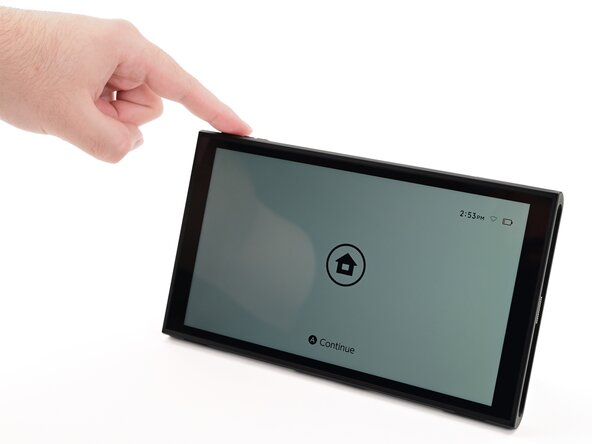

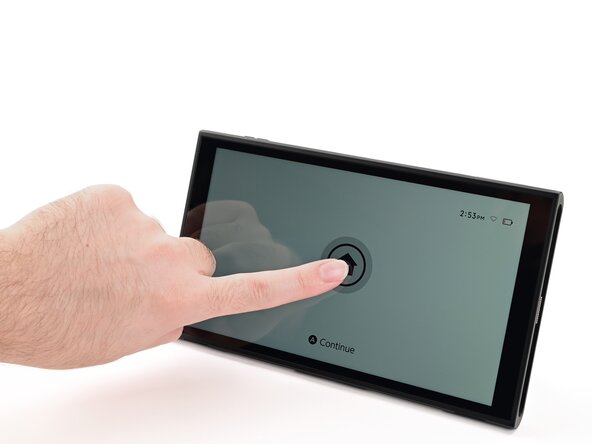

    Проверь консоль


    • Включи консоль и проверь, что всё работает как надо.

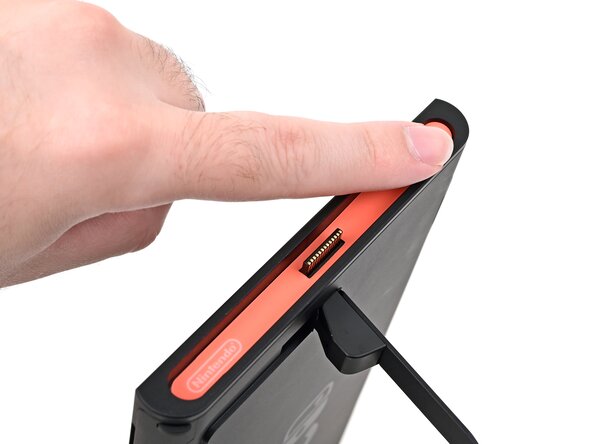

68. 68

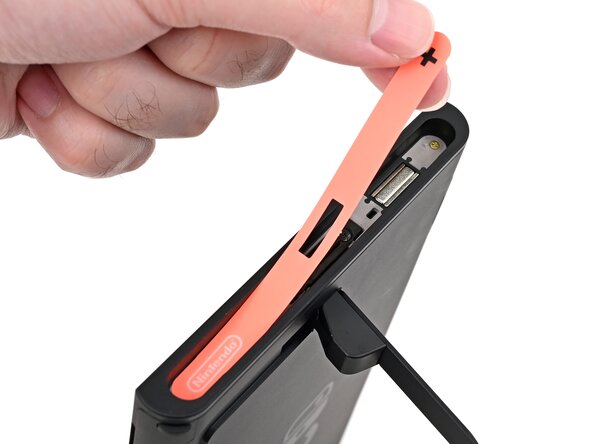

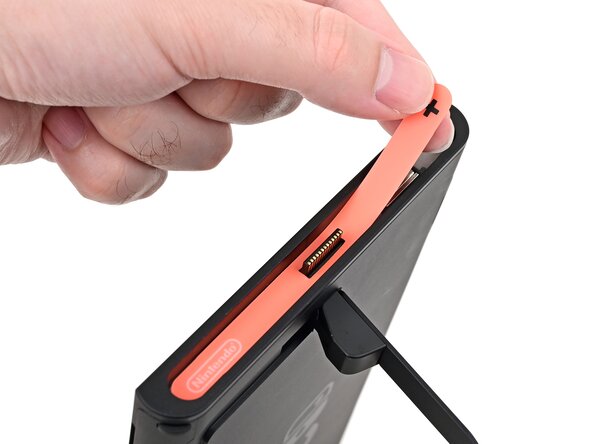

    Наклей наклейки


    • Совмести правую боковую наклейку с нишей. Вырез в наклейке должен совпасть с разъёмом Joy-Con.
    • Уложи наклейку в нишу — сначала одной стороной, затем другой.
    • Пальцем или плоским концом спаджера прижми наклейку.
    • Если наклейка держится плохо, подогрей её после того, как прижмёшь.
69. 69

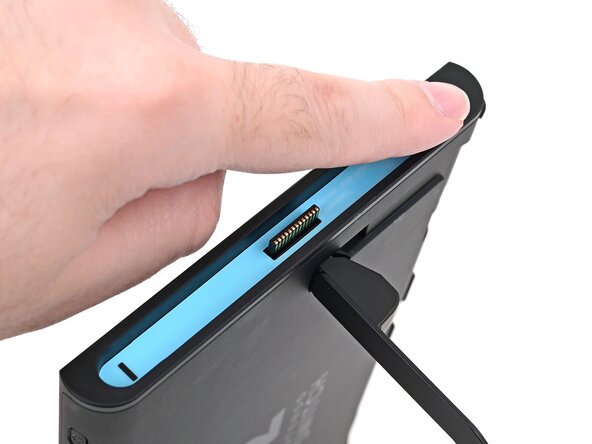

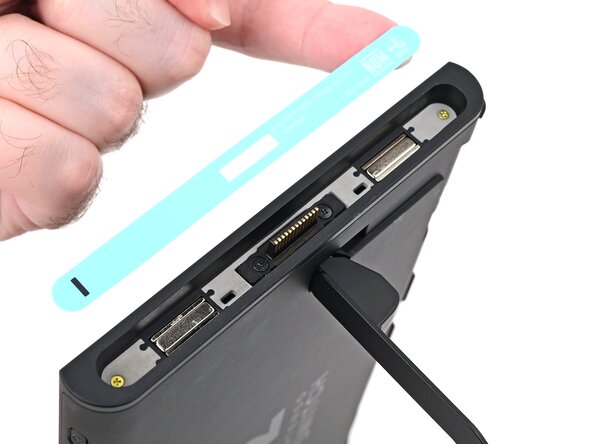

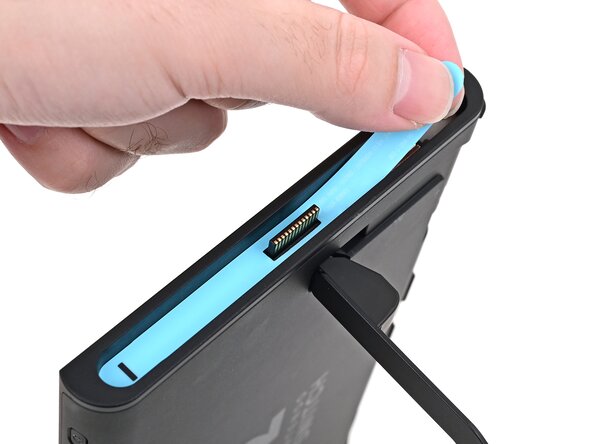

    Шаг 69


    • Так же наклей левую боковую наклейку.

Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.

Перевод инструкции iFixit «Nintendo Switch 2 Fan Replacement» (автор — Nick Schultz). Текст переведён на русский и оформлен по-своему, фото — iFixit. Лицензия CC BY-NC-SA 3.0: этот перевод распространяется на тех же условиях.
