Снятие и замена вентилятора: Nintendo Switch

Сложность

Средне

Время

30–1 ч

Шагов

28

По этой инструкции можно заменить сломанный или неисправный вентилятор игровой консоли Nintendo Switch.

В Nintendo Switch винты JIS — они немного отличаются от крестовых. Крестовые отвёртки для винтов JIS мы не советуем, хотя крестовые биты iFixit специально сделаны совместимыми с JIS. Обычной крестовой отвёрткой легко сорвать шлицы.

Важно: когда снимаешь экранирующую пластину, нужно заменить термосостав между пластиной и радиатором. Обычная термопаста не рассчитана на большие зазоры — понадобится термозамазка или вязкая термопаста.

Важно: инструкция подходит и для первой Nintendo Switch 2017 года, и для обновлённой модели 2019 года (номера моделей HAC-001 и HAC-001(-01)), но вентиляторы на замену у этих моделей разные.

Инструменты

• Tri-point Y00 Screwdriver
• Пинцет
• Спаджер (пластиковая лопатка)
• Салфетки из микрофибры
• Isopropyl Alcohol
• JIS 00 Screwdriver Bit

Шаги

1. 1

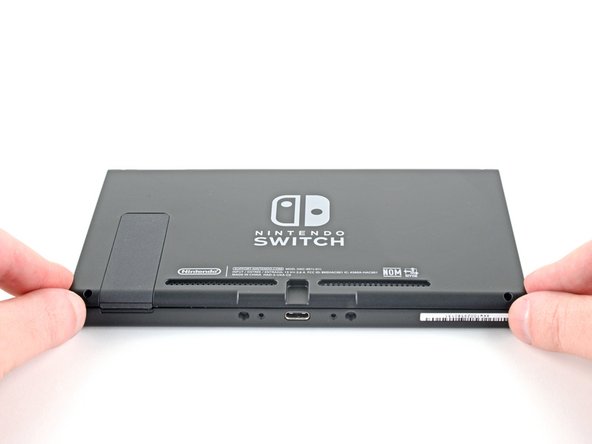

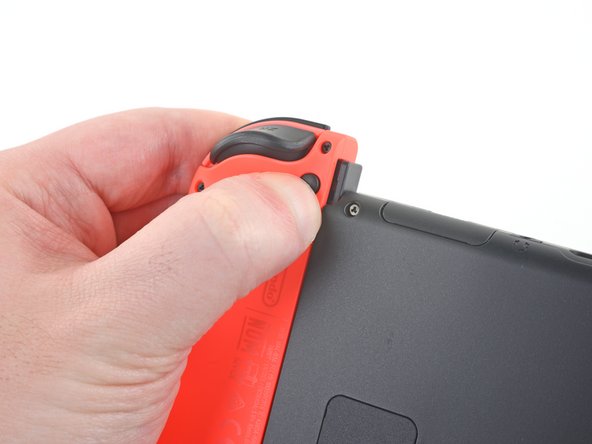

   Освободи фиксаторы Joy-Con


   • Перед ремонтом убедись, что консоль полностью выключена.

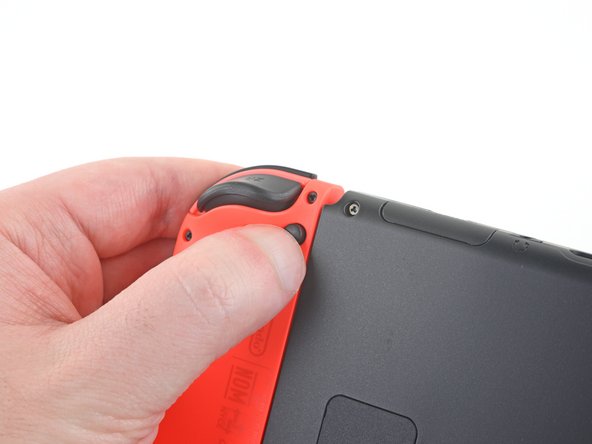

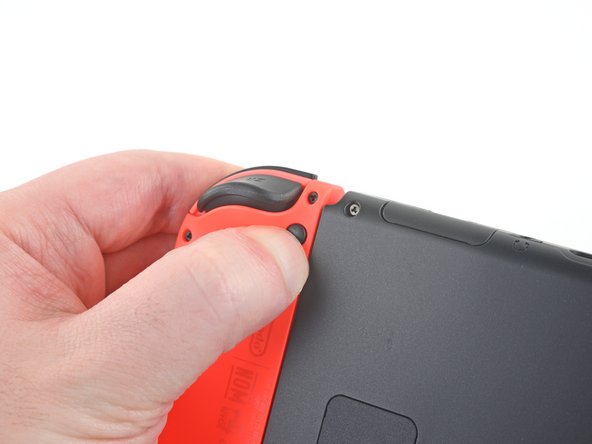

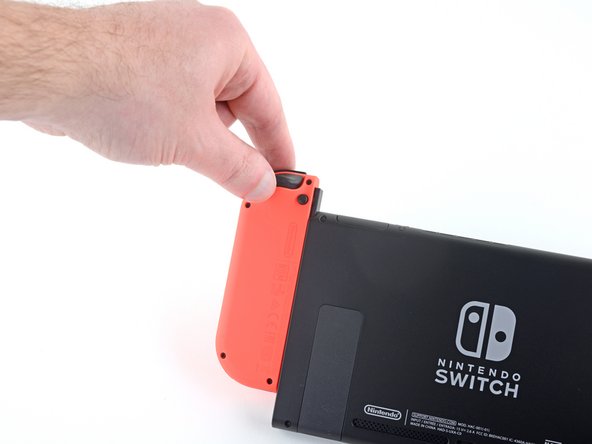

   • Нажми и удерживай маленькую круглую кнопку на задней стороне Joy-Con.
   • Удерживая кнопку, сдвинь контроллер вверх.
2. 2

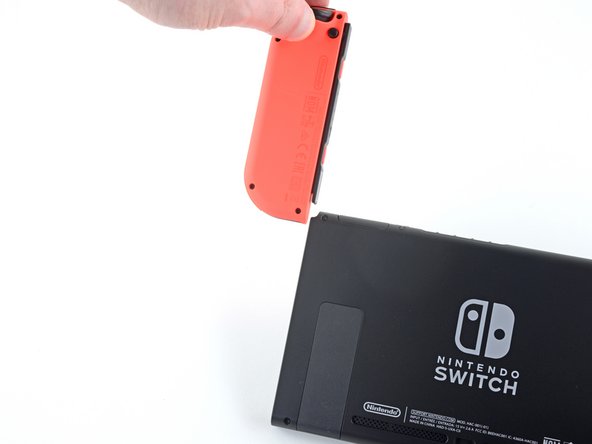

   Сними Joy-Con

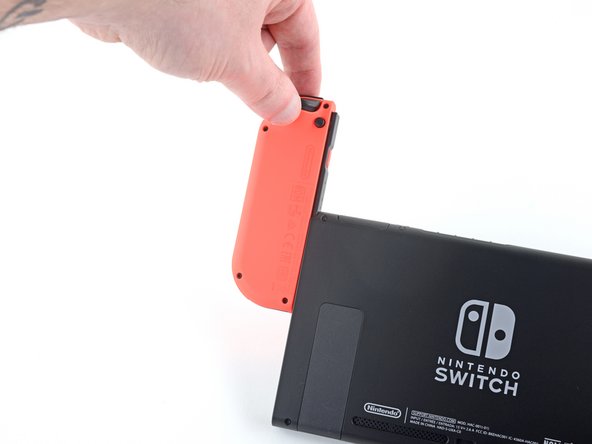

   • Продолжай сдвигать Joy-Con вверх, пока он полностью не снимется с консоли.
   • Так же сними второй Joy-Con.
3. 3

   Выкрути винты задней панели

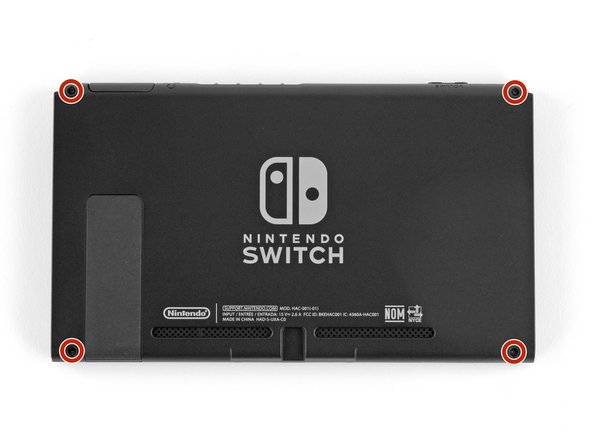

   • Отвёрткой Y00 выкрути четыре винта длиной 6,3 мм, которыми закреплена задняя панель.
   • Во время ремонта следи за каждым винтом и ставь его точно туда, откуда выкрутил.
   • Если ты всё-таки сорвал шлиц одного из четырёх винтов Y00 длиной 6,3 мм, при везении и аккуратности его можно выкрутить битой Y0. Учти: в этом случае на отвёртку придётся надавить сильнее, чтобы бита зацепилась.
   • Если удалось выкрутить сорванный винт таким способом, ПОЖАЛУЙСТА, не ставь его обратно — замени на новый.
4. 4

   Выкрути верхний и нижние винты

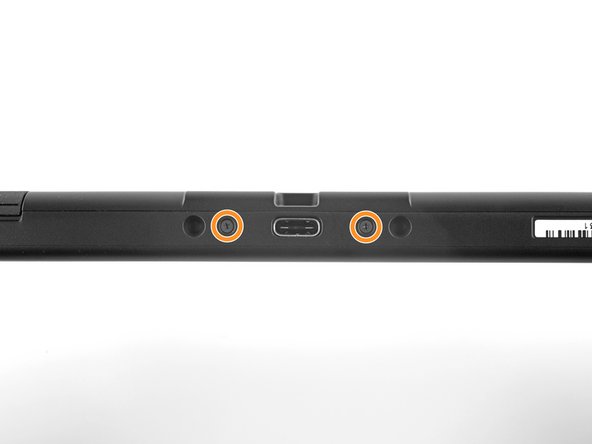

   • Отвёрткой JIS 00 выкрути винты крепления задней панели:

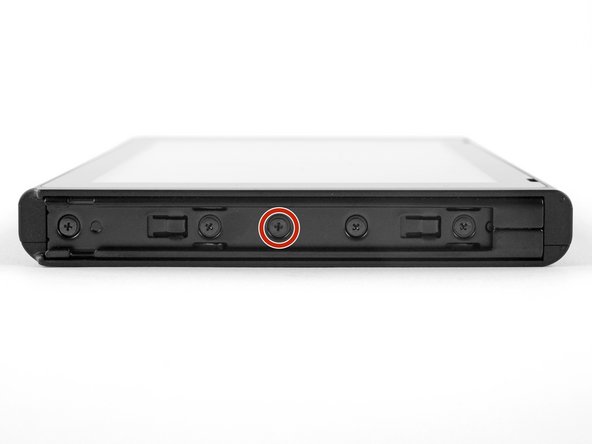

   • Один винт длиной 2,5 мм на верхнем торце
   • Два винта длиной 2,5 мм на нижнем торце
   • Чтобы не сорвать эти тугие винты, крепко прижимай отвёртку, крути медленно, а если винты не идут — попробуй другую отвёртку JIS 00. Следи, чтобы отвёртка входила в шлиц полностью.
   • На крайний случай подойдёт крестовая отвёртка PH000, но так можно повредить или сорвать винты. Крепко прижимай отвёртку и крути медленно. Часто помогает другая отвёртка, даже того же размера.
5. 5

   Выкрути боковые винты

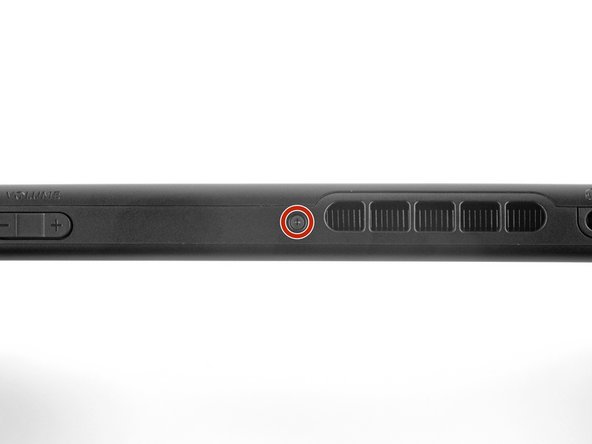

   • Отвёрткой JIS 00 выкрути два винта длиной 3,8 мм посередине боковых торцов (по одному с каждой стороны).
6. 6

   Шаг 6

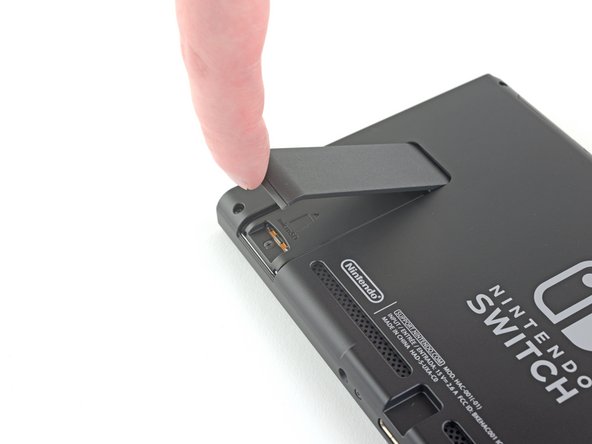

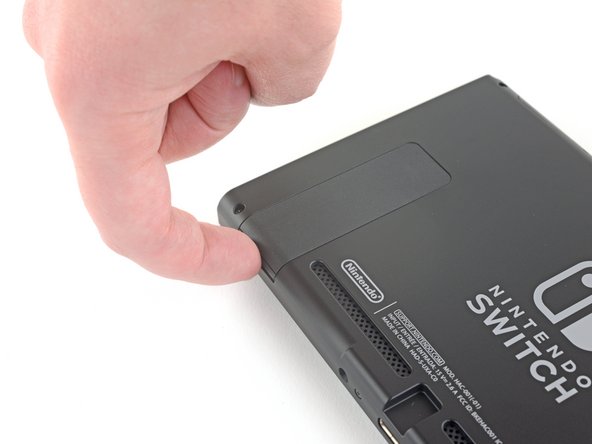

   • Пальцем откинь подставку на задней стороне консоли.
   • Если в слоте есть карта microSD, вынь её, прежде чем переходить к следующему шагу.
7. 7

   Выкрути винт в нише подставки

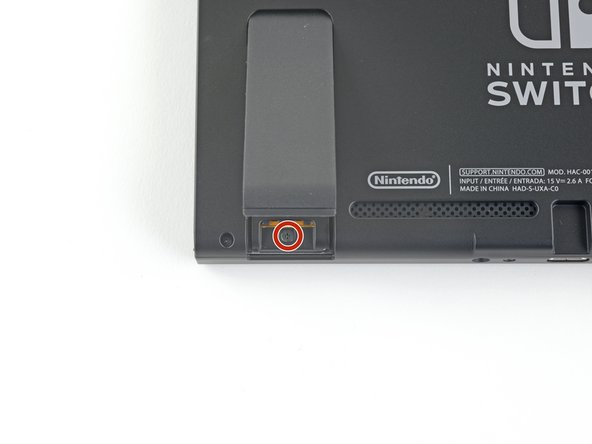

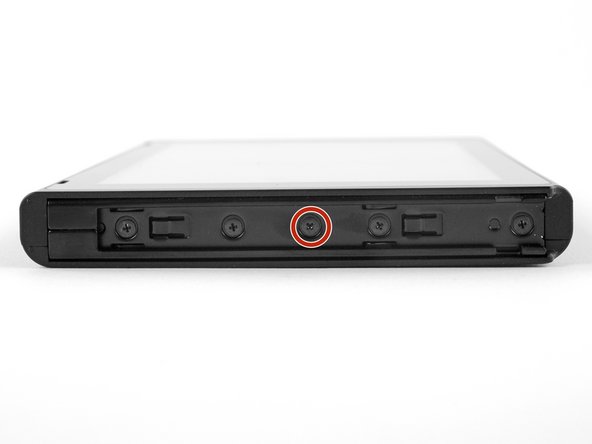

   • Отвёрткой JIS 00 выкрути винт 1,6 мм в нише подставки.
   • Закрой подставку.
8. 8

   Сними заднюю панель

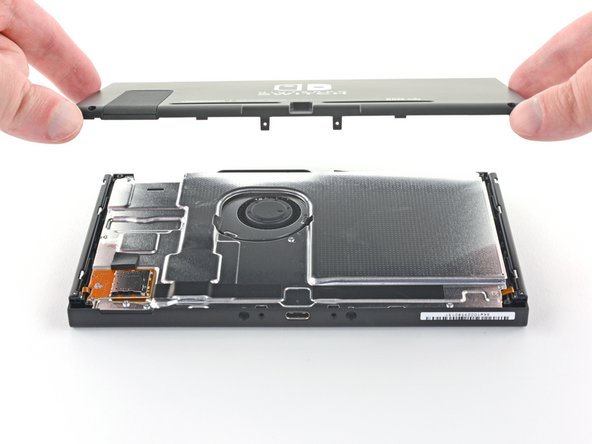

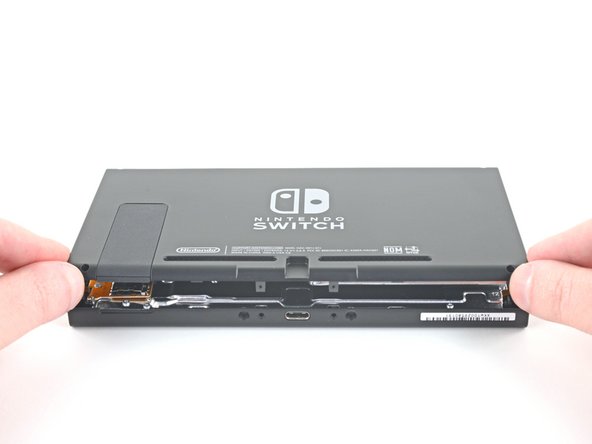

   • Открой крышку слота игровых карт.
   • Крышка слота игровых карт крепится к другой половине пластикового корпуса — пока она закрыта, заднюю панель полностью не поднять.
   • Подними заднюю панель прямо вверх, начиная с нижней стороны, и сними её.
   • Не наклоняй панель вверх при открывании — можно сломать пластиковые язычки на её верхнем крае.
9. 9

   Сними считыватель microSD

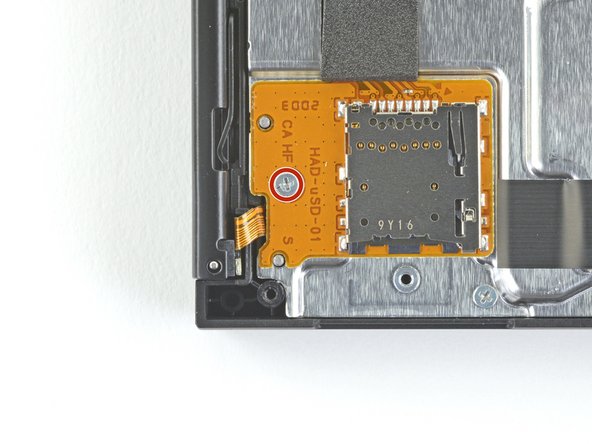

   • Отвёрткой JIS 00 выкрути винт 3,1 мм, которым считыватель microSD закреплён в консоли.
10. 10

    Шаг 10

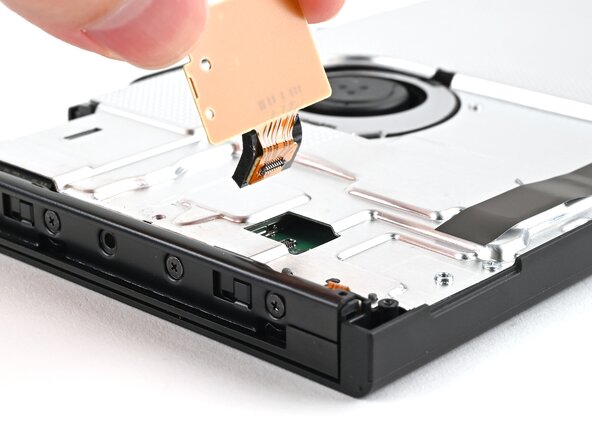

    • Плоским концом спаджера отключи прижимной разъём считывателя microSD и подними его прямо вверх, чтобы снять.
    • При сборке сними поролоновую прокладку, прежде чем подключать прижимной разъём к плате. Верни прокладку на место, когда убедишься, что разъём подключён.
11. 11

    Сведения для сборки


    • При сборке:

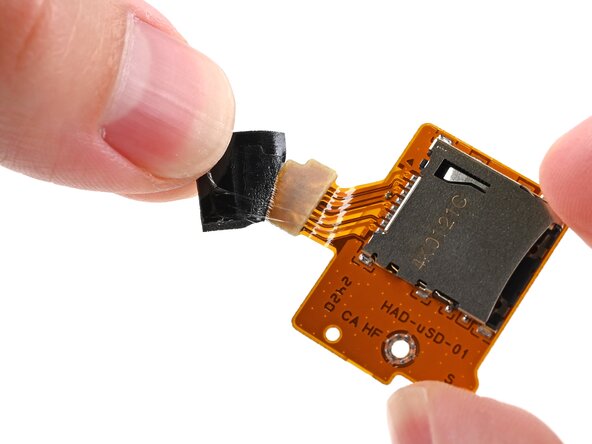

    • Отклей поролоновый блок со считывателя microSD.
    • Аккуратно совмести прижимной разъём считывателя microSD с гнездом на плате и нажми, чтобы подключить.
    • Не вдавливай разъём силой. Если не получается, поправь его положение и попробуй снова.
    • Положи поролоновый блок на разъём и прижми.
12. 12

    Сними экранирующую пластину

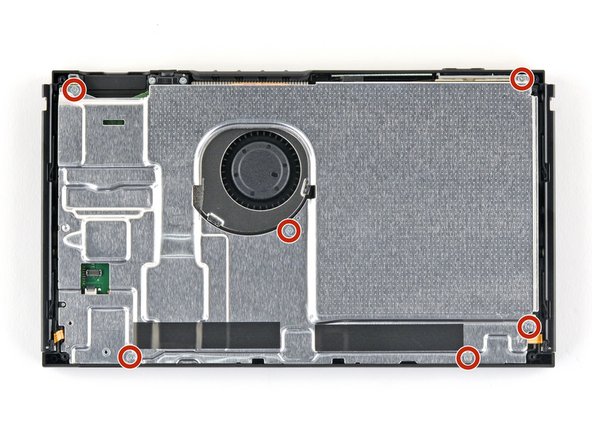

    • Отвёрткой JIS 00 выкрути шесть винтов длиной 3 мм, которыми экранирующая пластина закреплена в консоли.
13. 13

    Шаг 13


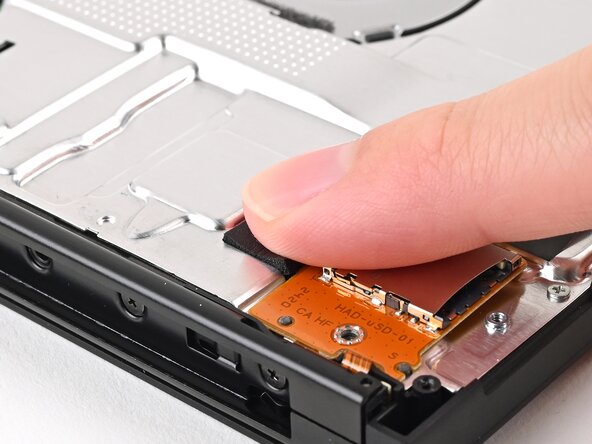

    • Если в консоли нет этого поролона, пропусти шаг.

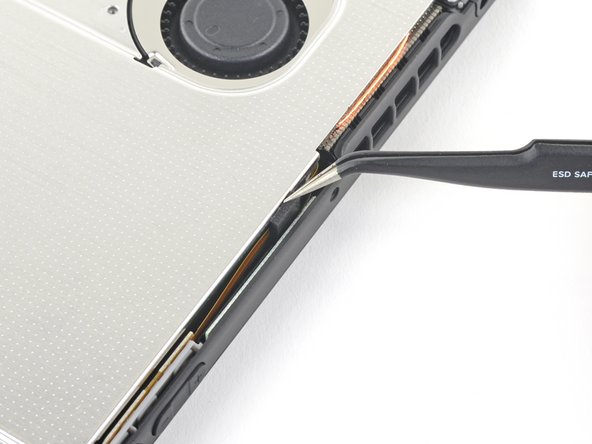

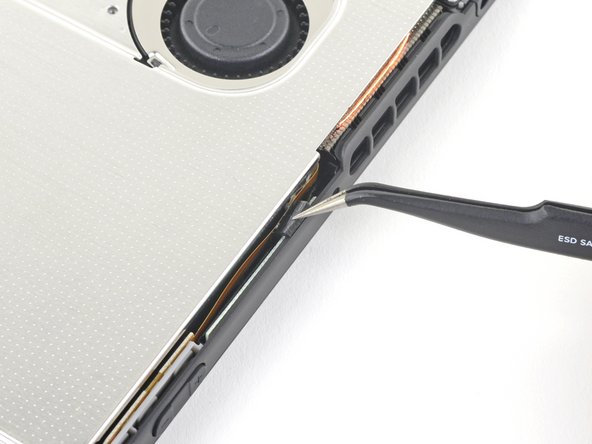

    • Пальцами или пинцетом отогни кусок поролона на верхнем крае консоли у выхода вентилятора.
    • Если поролон отходит туго, не тяни силой — он может порваться. Аккуратно отгибай его в разных местах.
14. 14

    Шаг 14

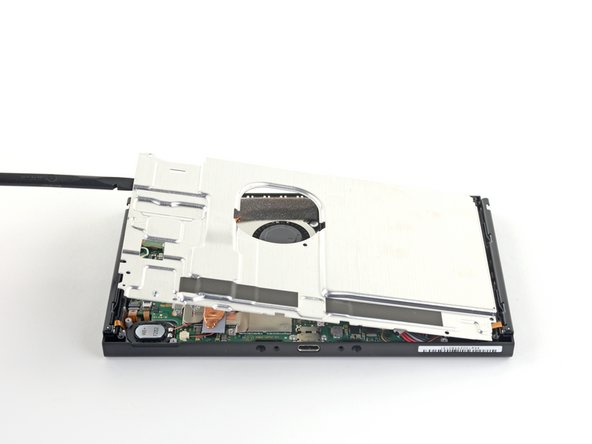

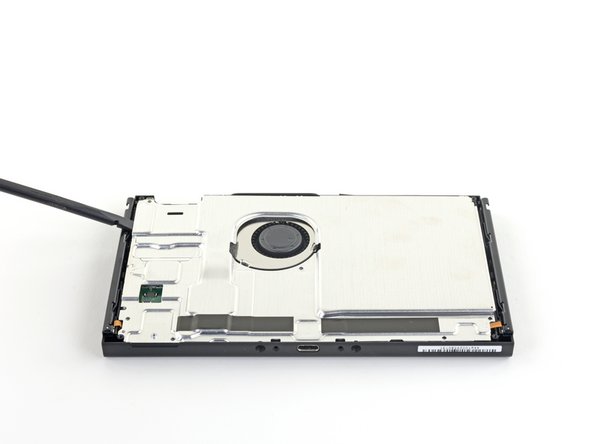

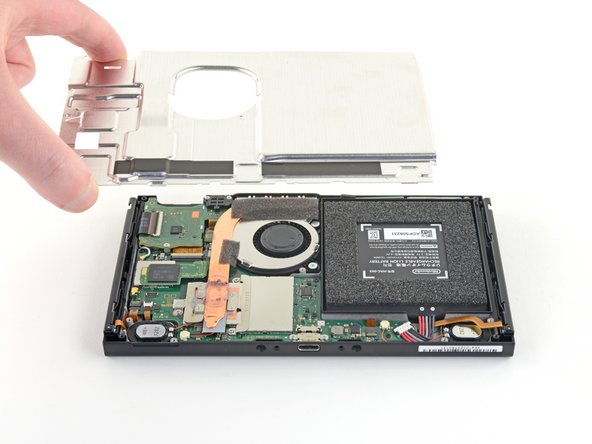

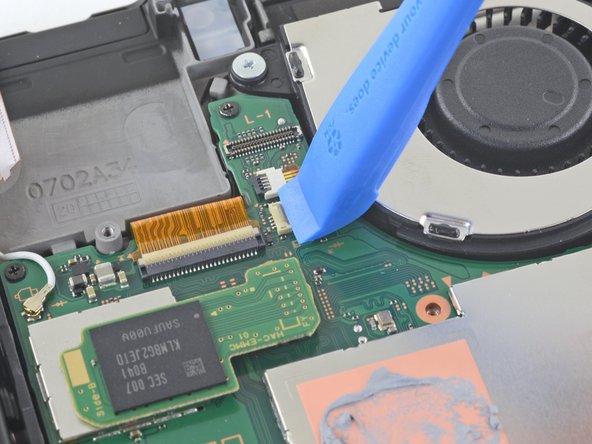

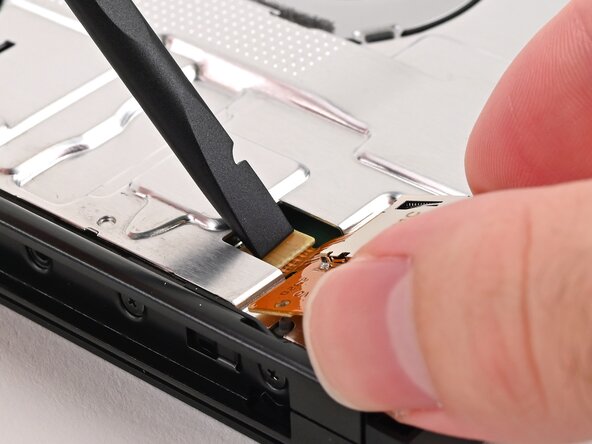

    • Вставь спаджер под экранирующую пластину вдоль края консоли.
    • Подцепи и подними экранирующую пластину, чтобы снять её.
    • Может ощущаться небольшое сопротивление. Это нормально: пластина слегка приклеена к радиатору термопастой.
    • Зазор между экранирующей пластиной и медным радиатором под ней заполняет толстый розовый термосостав. Он помогает Switch не перегреваться.
    • Если при сборке нет нового термосостава, плоским концом спаджера равномерно распредели старый по тепловой трубке — как можно толще, чтобы был хороший контакт. Так же сделай на экранирующей пластине.
    • Если термосостав нужно заменить, при сборке убери старый по инструкции по термопасте и нанеси подходящий — например, термозамазку или вязкую термопасту K5 Pro.
15. 15

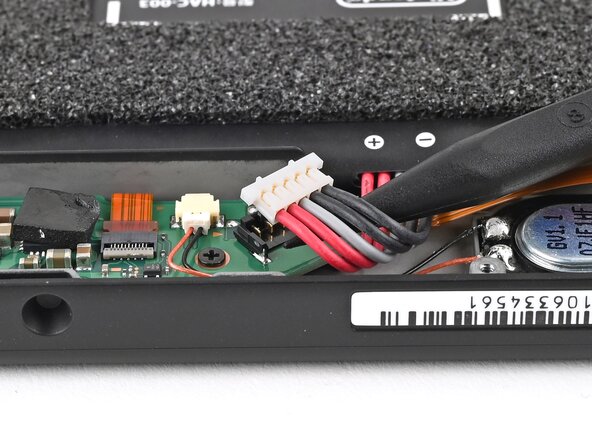

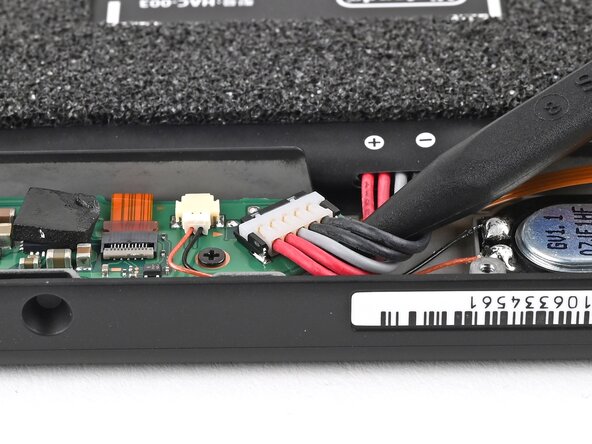

    Отключи батарею


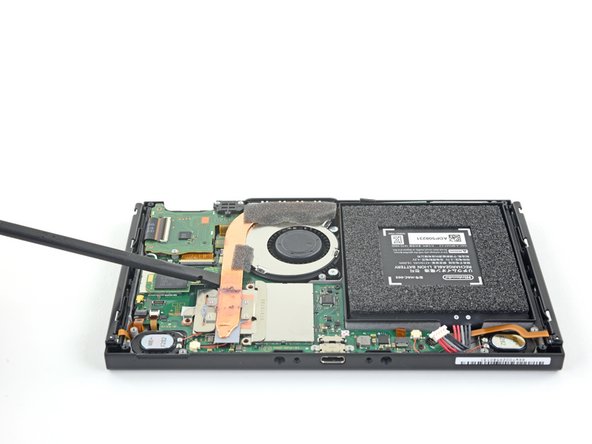

    • Вставь острый конец спаджера под кабель батареи и медленно подними прямо вверх, чтобы отключить плоский разъём батареи от платы.
16. 16

    Сними радиатор

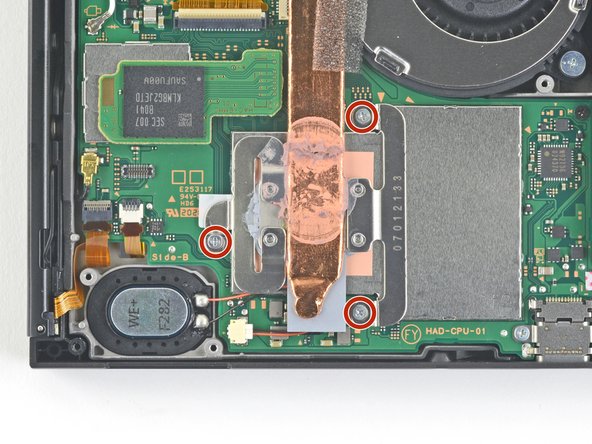

    • Отвёрткой JIS 00 выкрути три винта длиной 3 мм, которыми радиатор закреплён на плате.
17. 17

    Шаг 17

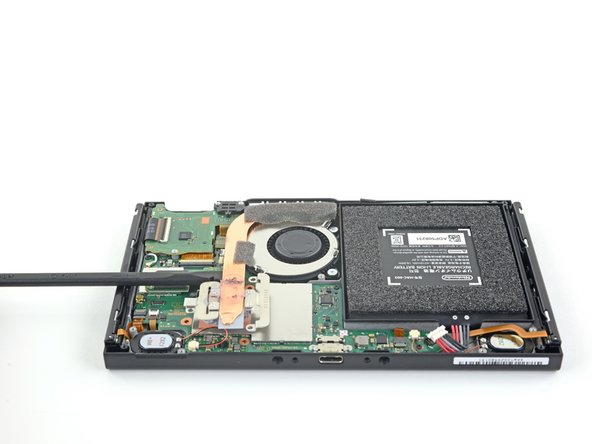

    • Аккуратно отклей от вентилятора два куска поролона, которые наклеены поверх радиатора и вентилятора.
    • Поролон достаточно отогнуть так, чтобы он не мешал вентилятору.
    • Поролон очень нежный и легко рвётся. Отклеивай его так:
    • Если есть, окуни острый конец спаджера в средство для удаления клея или изопропиловый спирт (90% и крепче).
    • Вставь острый конец спаджера под участок поролона, который ни к чему не приклеен.
    • Прижми поролон сверху пальцем, чтобы он не сдвинулся.
    • Прокатывай кончик спаджера под поролоном до другого конца, чтобы отклеить его.
18. 18

    Шаг 18

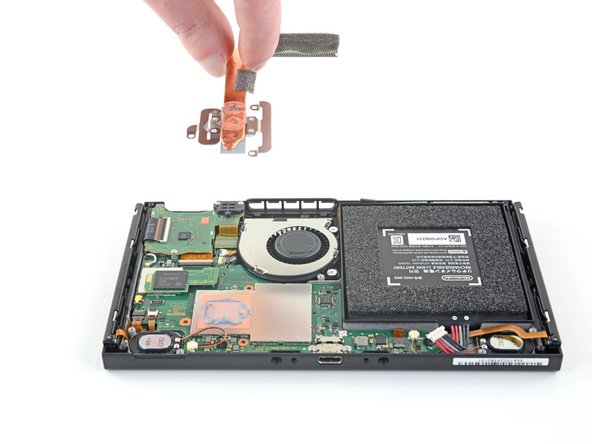

    • Спаджером или пальцами подними радиатор и сними его с платы.
    • Может ощущаться небольшое сопротивление. Это нормально: радиатор слегка приклеен к процессору термопастой.
    • Удали старую термопасту с радиатора и процессора изопропиловым спиртом высокой концентрации (90% и крепче) и салфеткой из микрофибры. Перед сборкой нанеси на процессор новую термопасту. Старую термопасту повторно не используй.
    • Нанеси термопасту на все поверхности, где она была раньше, — в том числе между тепловой трубкой и алюминиевой пластиной, которую Switch использует как дополнительный радиатор.
19. 19

    Сними разъём наушников и считыватель игровых карт

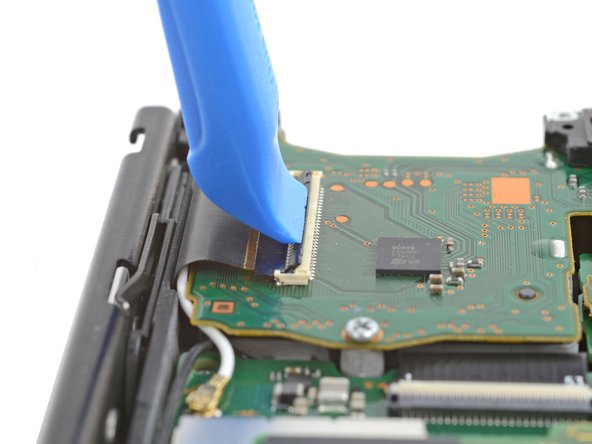

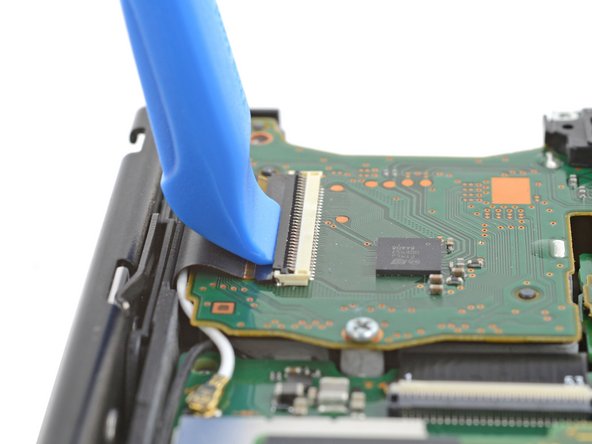

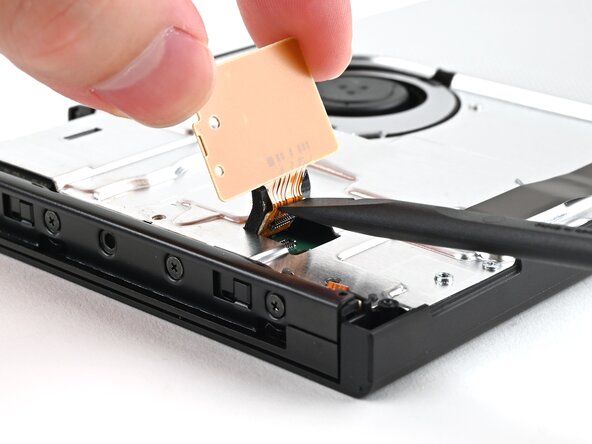

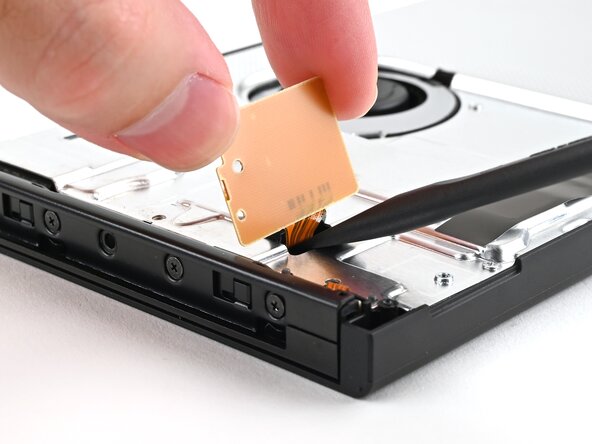

    • Лопаткой или ногтем откинь вверх маленький фиксатор ZIF-разъёма шлейфа сенсорного слоя.

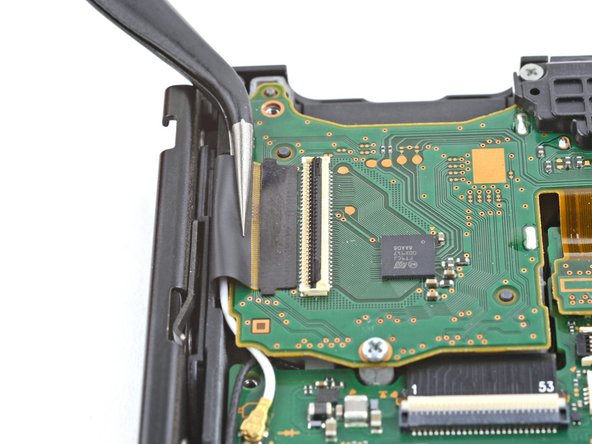

20. 20

    Шаг 20

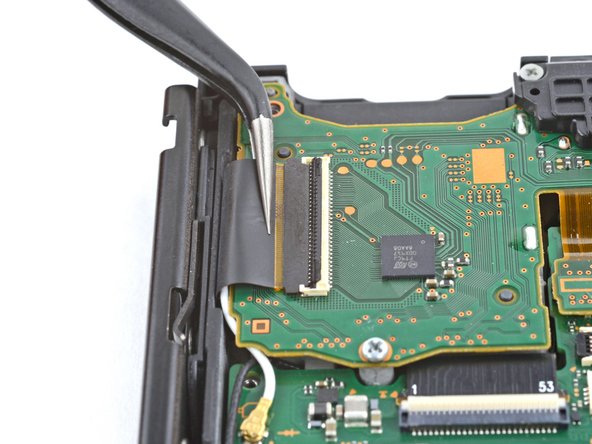

    • Пинцетом горизонтально вытяни шлейф сенсорного слоя из разъёма на плате считывателя игровых карт.
    • Перед тем как вставлять шлейф при сборке, убедись, что фиксатор ZIF-разъёма откинут вверх.
    • Держа шлейф параллельно плате, аккуратно вставь его в разъём.
    • Не вставляй шлейф силой. Если не входит, проверь, что фиксатор откинут, поправь шлейф и попробуй снова.
    • Если после ремонта не работает сенсорный экран, а считыватель игровых карт работает, проверь, правильно ли вставлен этот шлейф. Если не работает и считыватель, проверь разъём игровых карт из следующего шага.
21. 21

    Шаг 21

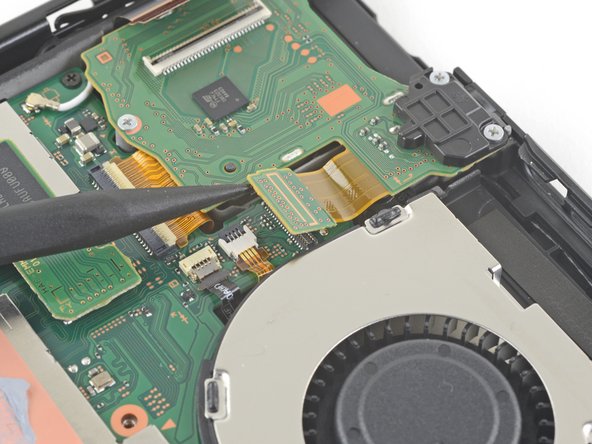

    • Острым концом спаджера подними прямо вверх разъём платы наушников и считывателя игровых карт, чтобы отключить его от основной платы.
    • Чтобы подключить такой прижимной разъём, аккуратно совмести его и прижми одну сторону до щелчка, потом другую. Не дави на середину: если разъём стоит криво, контакты могут погнуться — это неисправимо.
    • Если после сборки не работает сенсорный экран или не определяются игровые карты, возможно, этот прижимной разъём подключён не до конца. Аккуратно отключи его и подключи снова.
22. 22

    Шаг 22

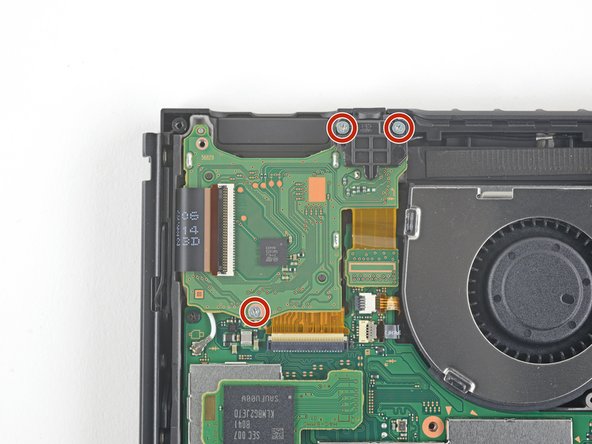

    • Отвёрткой JIS 00 выкрути три винта длиной 3,1 мм, которыми плата наушников и считывателя игровых карт закреплена в консоли.
23. 23

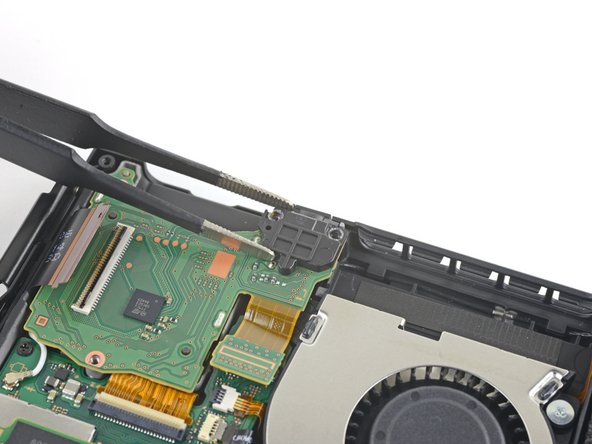

    Шаг 23

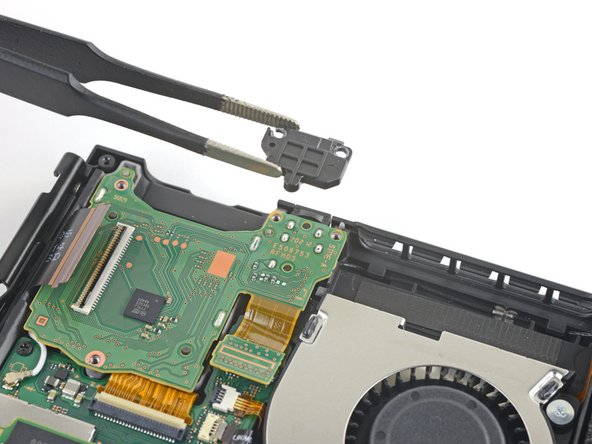

    • Пинцетом или пальцами сними кронштейн разъёма наушников.
24. 24

    Шаг 24

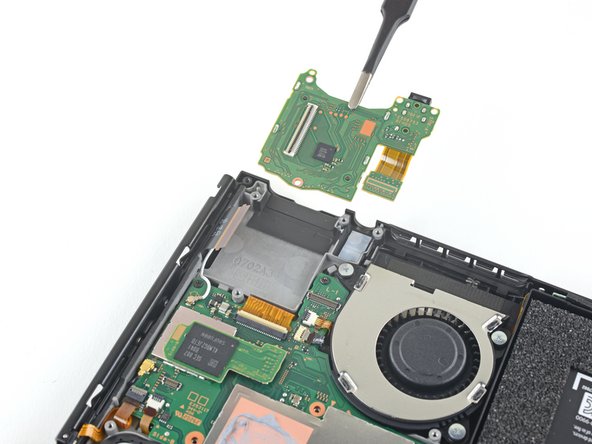

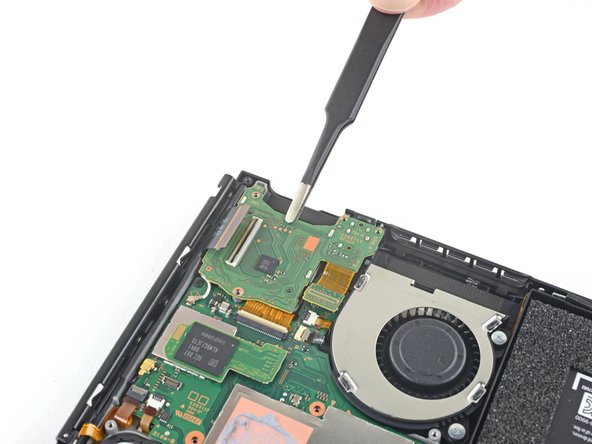

    • Пинцетом или пальцами сними плату наушников и считывателя игровых карт.
25. 25

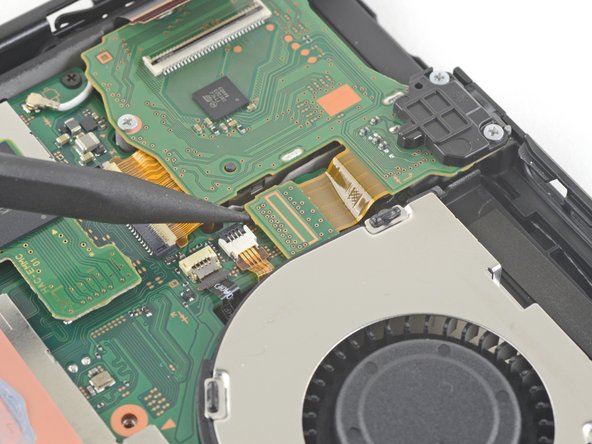

    Сними вентилятор

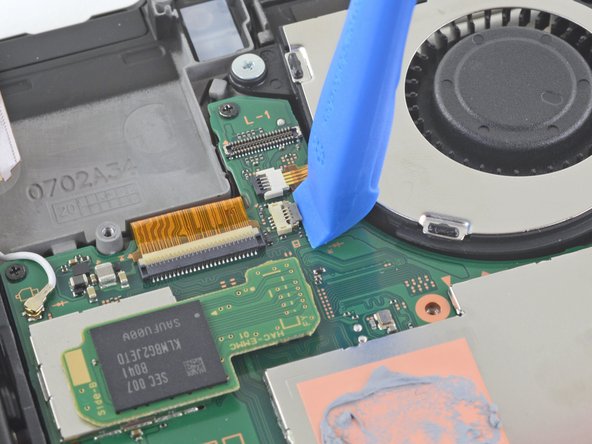

    • Лопаткой, спаджером или ногтем откинь вверх маленький фиксатор ZIF-разъёма кабеля вентилятора.
26. 26

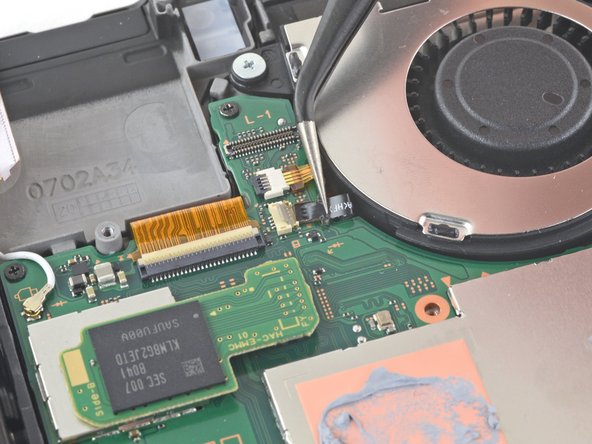

    Шаг 26

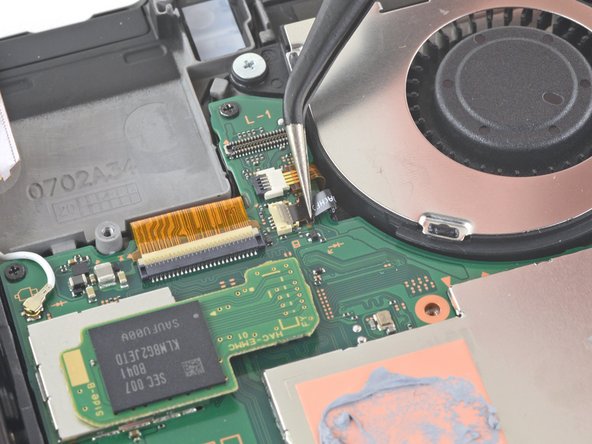

    • Пинцетом вытяни кабель вентилятора прямо из разъёма на плате.
27. 27

    Шаг 27

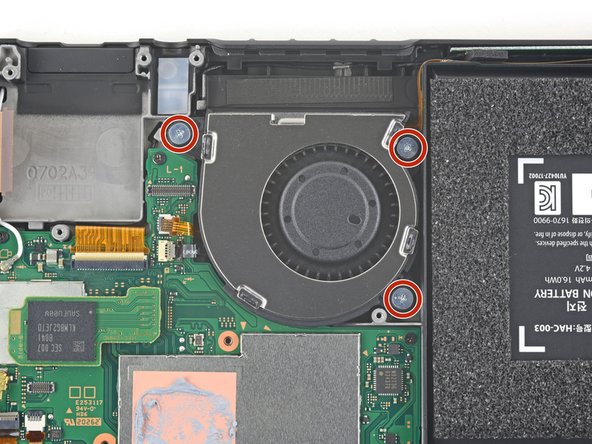

    • Отвёрткой JIS 00 выкрути три винта длиной 4,8 мм, которыми закреплён вентилятор.
28. 28

    Шаг 28

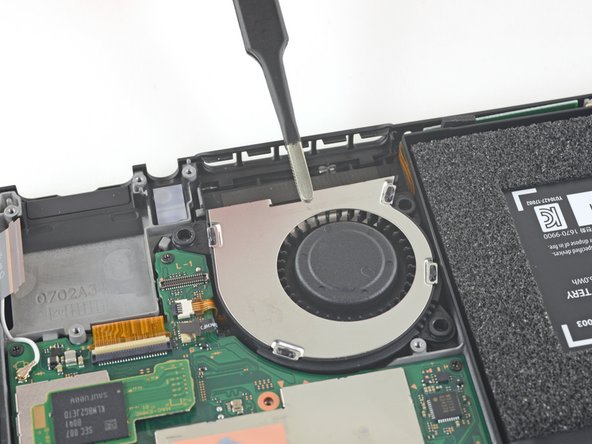

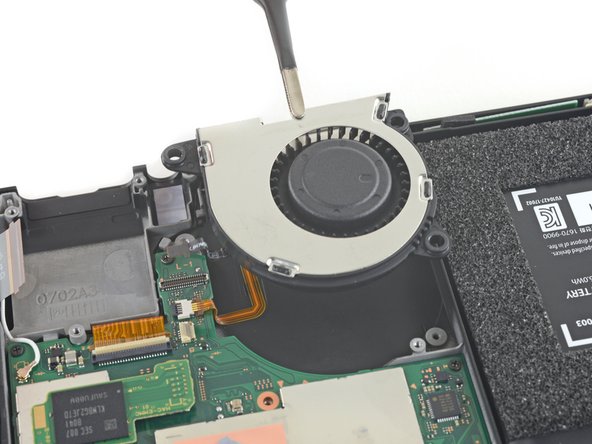

    • Пинцетом или пальцами подними вентилятор прямо вверх и вынь из консоли.
    • Сравни новую деталь со старой. Возможно, перед установкой на новую деталь придётся перенести оставшиеся элементы (например, резиновые втулки).

Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
