Снятие и замена вентилятора: Nintendo Switch OLED

Сложность
Средне
Время
1–2 ч
Шагов
34
Прежде чем разбирать. Вскрытие может лишить гарантии — если она есть, неси консоль в сервис. Отключи все кабели и не работай на ковре: статическое электричество убивает платы. Всё делаешь на свой риск.

По этой инструкции можно заменить вентилятор Nintendo Switch OLED.

Ради безопасности перед разбором разряди батарею ниже 25%. Так меньше риск пожара, если батарею случайно повредить во время ремонта. Если батарея вздулась, прими меры предосторожности.

Switch OLED использует винты JIS, но на крайний случай подойдёт крестовая отвёртка. Будь очень осторожен, чтобы не сорвать шлицы. Крестовые биты iFixit совместимы с винтами JIS.

Важно: когда снимаешь экранирующую пластину, нужно заменить термосостав между пластиной и радиатором. Обычная термопаста не рассчитана на большие зазоры — понадобится термозамазка или вязкая термопаста. А для замены радиатора понадобится и обычная термопаста.

Инструменты

  • Phillips #00 Screwdriver
  • Tri-point Y00 Screwdriver
  • JIS #000 Screwdriver
  • Спаджер (пластиковая лопатка)
  • Антистатический пинцет
  • Пинцет
  • Isopropyl Alcohol (90% or Greater)
  • Coffee Filters or a lint-free cloth
  • iFixit Opening Picks (Set of 6)

Шаги

  1. 1

    Освободи фиксаторы Joy-Con

    Шаг 1: Освободи фиксаторы Joy-Con, фото 1Шаг 1: Освободи фиксаторы Joy-Con, фото 2Шаг 1: Освободи фиксаторы Joy-Con, фото 3
    • Перед ремонтом сними все аксессуары (игровые карты, чехлы, карту microSD) и убедись, что консоль полностью выключена.
    • Нажми и удерживай маленькую круглую кнопку на задней стороне Joy-Con.
    • Удерживая кнопку, сдвинь контроллер вверх.
  2. 2

    Сними Joy-Con

    Шаг 2: Сними Joy-Con, фото 1Шаг 2: Сними Joy-Con, фото 2Шаг 2: Сними Joy-Con, фото 3
    • Продолжай сдвигать Joy-Con вверх, пока он полностью не снимется с консоли.
    • Так же сними второй Joy-Con.
  3. 3

    Выкрути верхний винт

    Шаг 3: Выкрути верхний винт, фото 1Шаг 3: Выкрути верхний винт, фото 2
    • Крестовой отвёрткой или отвёрткой JIS выкрути винт длиной 2 мм, которым верх задней крышки закреплён на раме.
    • Чтобы не сорвать эти тугие винты, крепко прижимай отвёртку, крути медленно, а если винты не идут — попробуй другую отвёртку JIS или крестовую.
  4. 4

    Выкрути нижние винты

    Шаг 4: Выкрути нижние винты, фото 1Шаг 4: Выкрути нижние винты, фото 2
    • Крестовой отвёрткой выкрути два винта длиной 2 мм, которыми низ задней крышки закреплён на раме.
  5. 5

    Выкрути правый винт

    Шаг 5: Выкрути правый винт, фото 1Шаг 5: Выкрути правый винт, фото 2
    • Крестовой отвёрткой выкрути винт 3,8 мм, которым правая направляющая Joy-Con закреплена на задней крышке.
      • Чтобы не сорвать эти тугие винты, крепко прижимай отвёртку, крути медленно, а если винты не идут — попробуй другую отвёртку JIS 000 или PH000.
  6. 6

    Выкрути левый винт

    Шаг 6: Выкрути левый винт, фото 1Шаг 6: Выкрути левый винт, фото 2
    • Крестовой отвёрткой выкрути винт 3,8 мм, которым левая направляющая Joy-Con закреплена на задней крышке.
  7. 7

    Открой подставку

    Шаг 7: Открой подставку, фото 1Шаг 7: Открой подставку, фото 2
    • Пальцем откинь подставку на задней стороне консоли.
    • Если в слоте есть карта microSD, вынь её, прежде чем переходить к следующему шагу.
  8. 8

    Выкрути винты задней панели

    Шаг 8: Выкрути винты задней панели, фото 1Шаг 8: Выкрути винты задней панели, фото 2
    • Отвёрткой Y00 выкрути два винта длиной 4,3 мм, которыми задняя крышка закреплена на раме.
  9. 9

    Сними заднюю крышку

    Шаг 9: Сними заднюю крышку, фото 1Шаг 9: Сними заднюю крышку, фото 2Шаг 9: Сними заднюю крышку, фото 3
    • Подними заднюю крышку с верхней стороны консоли и сними её.
      • Если крышка не снимается, подцепи пластиковые защёлки медиатором.
  10. 10

    Сними ленту с экранирующей пластины

    Шаг 10: Сними ленту с экранирующей пластины, фото 1Шаг 10: Сними ленту с экранирующей пластины, фото 2
    • Плоским концом спаджера отдели угол ленты от экранирующей пластины.
  11. 11

    Шаг 11

    Шаг 11, фото 1Шаг 11, фото 2Шаг 11, фото 3
    • Пинцетом или пальцами отклей и сними ленту.
    • Сохрани ленту в чистом месте, чтобы наклеить обратно.
  12. 12

    Отключи основную антенну Wi-Fi

    Шаг 12: Отключи основную антенну Wi-Fi, фото 1Шаг 12: Отключи основную антенну Wi-Fi, фото 2
    • Пинцетом или пальцами потяни вверх и отключи коаксиальный кабель основной антенны Wi-Fi.
    • При сборке такие разъёмы бывает трудно подключить. По одному держи разъём над гнездом и нажимай плоским концом спаджера — разъём должен защёлкнуться.
  13. 13

    Освободи коаксиальный кабель основной антенны

    Шаг 13: Освободи коаксиальный кабель основной антенны, фото 1Шаг 13: Освободи коаксиальный кабель основной антенны, фото 2Шаг 13: Освободи коаксиальный кабель основной антенны, фото 3
    • Пинцетом или пальцами вытащи коаксиальный кабель основной антенны из пазов экранирующей пластины.
  14. 14

    Открути основную антенну Wi-Fi

    Шаг 14: Открути основную антенну Wi-Fi, фото 1Шаг 14: Открути основную антенну Wi-Fi, фото 2
    • Крестовой отвёрткой выкрути два винта длиной 4,4 мм, которыми основная антенна Wi-Fi закреплена на экранирующей пластине.
  15. 15

    Сними основную антенну Wi-Fi

    Шаг 15: Сними основную антенну Wi-Fi, фото 1Шаг 15: Сними основную антенну Wi-Fi, фото 2Шаг 15: Сними основную антенну Wi-Fi, фото 3
    • Вставь медиатор между основной антенной Wi-Fi и экранирующей пластиной.
    • Подцепи медиатором и отдели основную антенну Wi-Fi от экранирующей пластины.
  16. 16

    Шаг 16

    Шаг 16, фото 1Шаг 16, фото 2
    • Сними основную антенну Wi-Fi.
  17. 17

    Отключи дополнительную антенну Wi-Fi

    Шаг 17: Отключи дополнительную антенну Wi-Fi, фото 1Шаг 17: Отключи дополнительную антенну Wi-Fi, фото 2
    • Пинцетом или пальцами потяни вверх и отключи коаксиальный кабель дополнительной антенны Wi-Fi.
  18. 18

    Освободи коаксиальный кабель дополнительной антенны

    Шаг 18: Освободи коаксиальный кабель дополнительной антенны, фото 1Шаг 18: Освободи коаксиальный кабель дополнительной антенны, фото 2
    • Острым концом спаджера вытащи коаксиальный кабель дополнительной антенны Wi-Fi из паза в раме.
  19. 19

    Открути дополнительную антенну Wi-Fi

    Шаг 19: Открути дополнительную антенну Wi-Fi, фото 1Шаг 19: Открути дополнительную антенну Wi-Fi, фото 2
    • Крестовой отвёрткой выкрути винт длиной 4,4 мм, которым дополнительная антенна Wi-Fi закреплена на экранирующей пластине.
  20. 20

    Сними дополнительную антенну Wi-Fi

    Шаг 20: Сними дополнительную антенну Wi-Fi, фото 1Шаг 20: Сними дополнительную антенну Wi-Fi, фото 2Шаг 20: Сними дополнительную антенну Wi-Fi, фото 3
    • Вставь медиатор между дополнительной антенной Wi-Fi и экранирующей пластиной.
    • Подцепи медиатором и отдели дополнительную антенну Wi-Fi от экранирующей пластины.
    • Пока не снимай антенну полностью: её коаксиальный кабель ещё проходит через раму.
  21. 21

    Шаг 21

    Шаг 21, фото 1Шаг 21, фото 2Шаг 21, фото 3
    • Острым концом спаджера вытащи коаксиальный кабель дополнительной антенны Wi-Fi из паза в раме.
    • Сними дополнительную антенну Wi-Fi.
  22. 22

    Открути экранирующую пластину

    Шаг 22: Открути экранирующую пластину, фото 1Шаг 22: Открути экранирующую пластину, фото 2
    • Крестовой отвёрткой выкрути шесть винтов длиной 4,4 мм, которыми экранирующая пластина закреплена на раме.
  23. 23

    Шаг 23

    Шаг 23, фото 1Шаг 23, фото 2
    • Пальцами подними верх экранирующей пластины и отведи от рамы.
      • Может ощущаться небольшое сопротивление. Это нормально: пластина слегка приклеена к радиатору термопастой.
    • Сними экранирующую пластину.
    • Зазор между экранирующей пластиной и медным радиатором под ней заполняет толстый розовый термосостав. Каждый раз, когда снимаешь пластину, при сборке убирай старый термосостав по инструкции по термопасте и наноси подходящий — например, термозамазку или вязкую термопасту K5 Pro.
  24. 24

    Отключи батарею

    Шаг 24: Отключи батарею, фото 1Шаг 24: Отключи батарею, фото 2
    • Острым концом спаджера подцепи и отключи батарею.
  25. 25

    Сними ленту

    Шаг 25: Сними ленту, фото 1Шаг 25: Сними ленту, фото 2Шаг 25: Сними ленту, фото 3
    • Пинцетом или пальцами сними кусок ленты, закрывающий винт дополнительной платы.
  26. 26

    Открути дополнительную плату

    Шаг 26: Открути дополнительную плату, фото 1Шаг 26: Открути дополнительную плату, фото 2
    • Крестовой отвёрткой выкрути винт длиной 4 мм, которым дополнительная плата закреплена на раме.
  27. 27

    Сними дополнительную плату

    Шаг 27: Сними дополнительную плату, фото 1Шаг 27: Сними дополнительную плату, фото 2Шаг 27: Сними дополнительную плату, фото 3
    • Низ дополнительной платы соединён с основной платой через прижимной разъём.
    • Вставь спаджер между краем дополнительной платы и основной платой.
    • Подцепи спаджером, чтобы отключить прижимной разъём и отделить дополнительную плату от рамы.
    • Сними дополнительную плату.
    • Чтобы подключить такой прижимной разъём, аккуратно совмести его и прижми одну сторону до щелчка, потом другую. Не дави на середину: если разъём стоит криво, контакты могут погнуться — это неисправимо.
  28. 28

    Открути радиатор

    Шаг 28: Открути радиатор, фото 1Шаг 28: Открути радиатор, фото 2
    • Крестовой отвёрткой выкрути три винта длиной 3 мм, которыми радиатор закреплён на плате.
  29. 29

    Сними радиатор

    Шаг 29: Сними радиатор, фото 1Шаг 29: Сними радиатор, фото 2
    • Вставь спаджер между кронштейном радиатора и платой.
    • Подцепи спаджером, чтобы отделить радиатор от платы.
      • Может ощущаться небольшое сопротивление. Это нормально: радиатор слегка приклеен к процессору термопастой.
  30. 30

    Шаг 30

    Шаг 30, фото 1Шаг 30, фото 2Шаг 30, фото 3
    • Вставь спаджер в щель между вентилятором и радиатором.
    • Подцепи спаджером, чтобы отделить радиатор от клея под ним.
    • Сними радиатор.
    • Удали старую термопасту с радиатора и процессора изопропиловым спиртом высокой концентрации (90% и крепче) и салфеткой из микрофибры. Перед сборкой нанеси на процессор новую термопасту.
  31. 31

    Отключи ZIF-разъём вентилятора

    Шаг 31: Отключи ZIF-разъём вентилятора, фото 1Шаг 31: Отключи ZIF-разъём вентилятора, фото 2

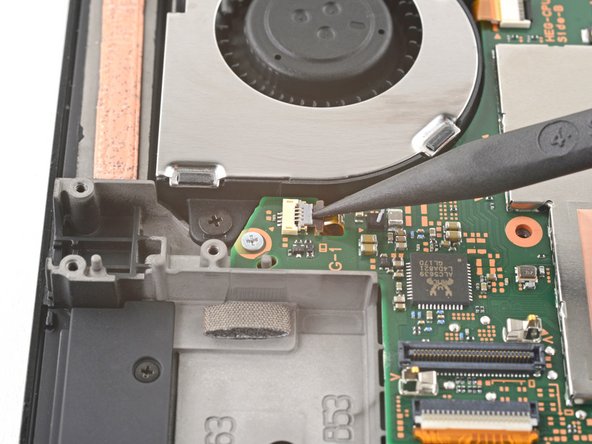

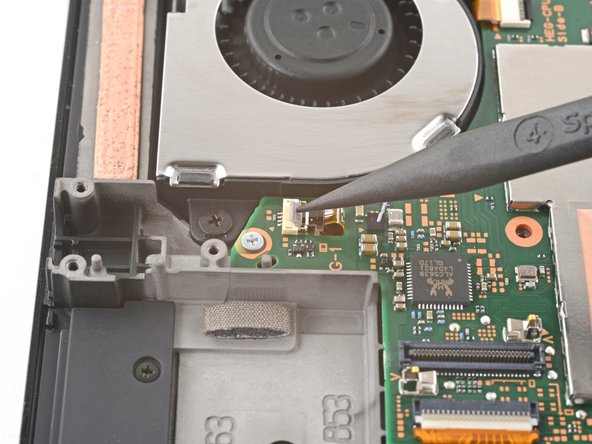

    • Кончиком спаджера, лопаткой или ногтем откинь вверх маленький фиксатор ZIF-разъёма кабеля вентилятора.
  32. 32

    Шаг 32

    Шаг 32, фото 1Шаг 32, фото 2

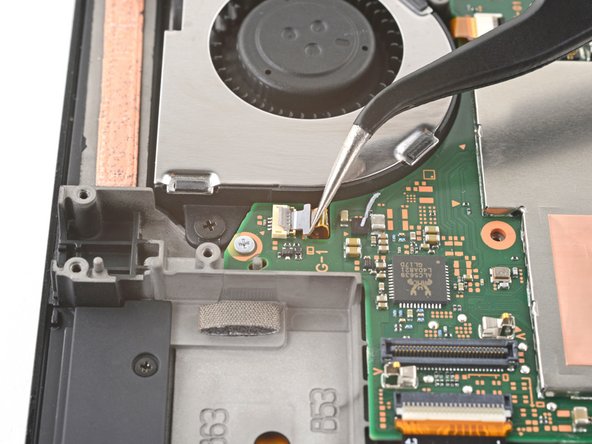

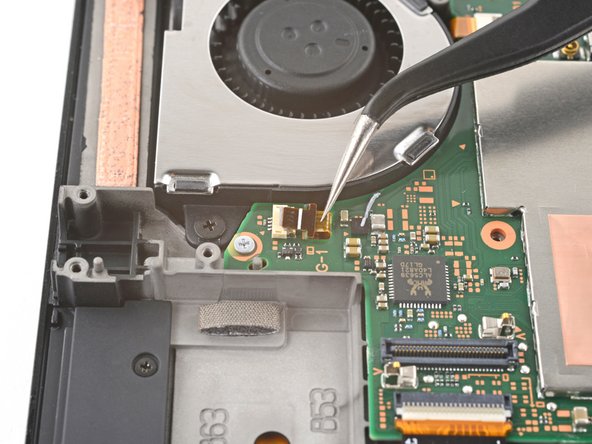

    • Пинцетом вытяни кабель вентилятора прямо из разъёма на плате.
  33. 33

    Открути вентилятор

    Шаг 33: Открути вентилятор, фото 1Шаг 33: Открути вентилятор, фото 2

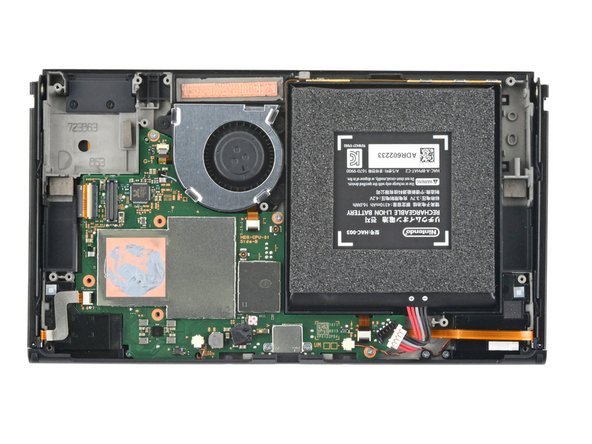

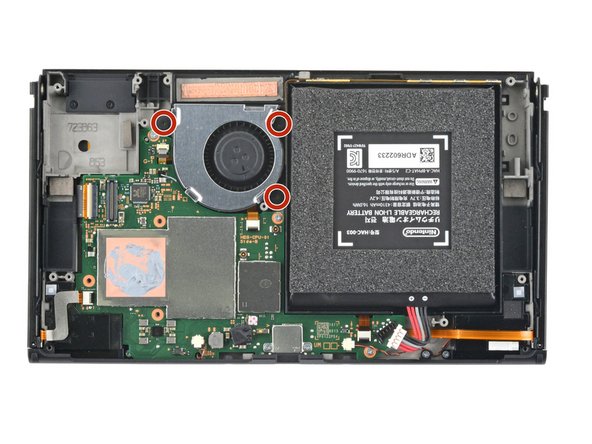

    • Крестовой отвёрткой выкрути три винта длиной 3 мм, которыми вентилятор закреплён на раме.
  34. 34

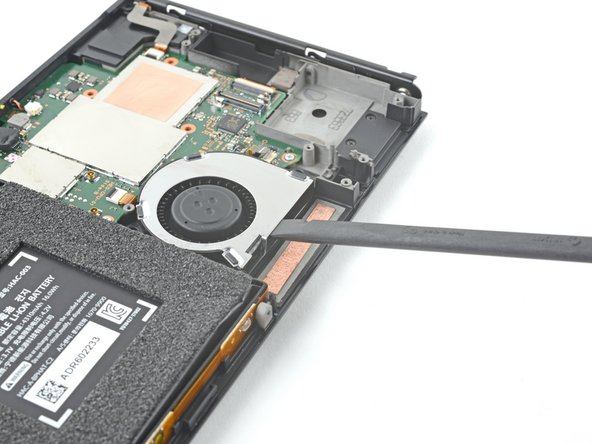

    Сними вентилятор

    Шаг 34: Сними вентилятор, фото 1Шаг 34: Сними вентилятор, фото 2Шаг 34: Сними вентилятор, фото 3

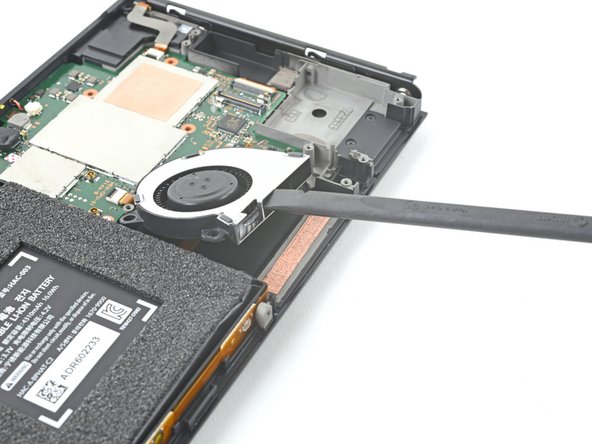

    • Спаджером подними вентилятор прямо вверх из рамы.

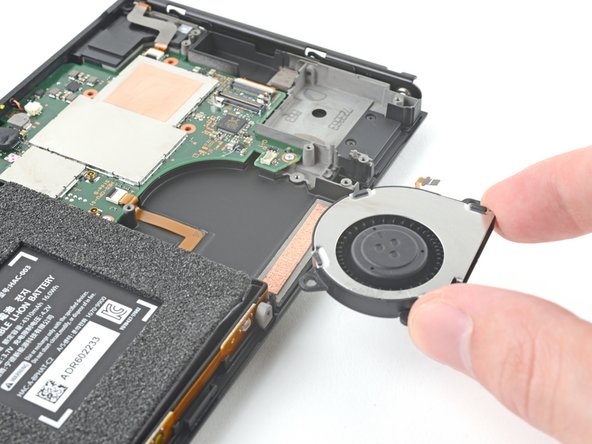

    • Сними вентилятор.

Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
