Установка SSD M.2: PlayStation 5 Slim

Сложность

Легко

Время

10–20 мин

Шагов

8

По этой инструкции можно установить SSD формата M.2 в слот расширения PlayStation 5 Slim.

Дополнительный SSD позволяет хранить на консоли больше игр, фильмов, музыки и другого контента.

Перед началом ремонта:

1. Убедись, что твой SSD M.2 подходит к PlayStation. SSD M.2 с интерфейсом SATA не поддерживаются. У SSD должно быть охлаждение — радиатор или термопрокладка.
2. Если SSD уже использовался и на нём есть данные, сохрани их заранее: при настройке диск будет полностью отформатирован.

Инструменты

• Крестовая отвёртка PH0
• Антистатический пинцет

Шаги

1. 1

   Подготовь PlayStation к разбору


   • Перед началом ремонта:

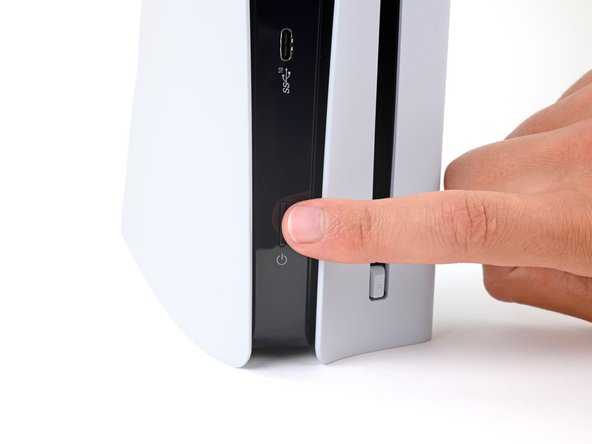

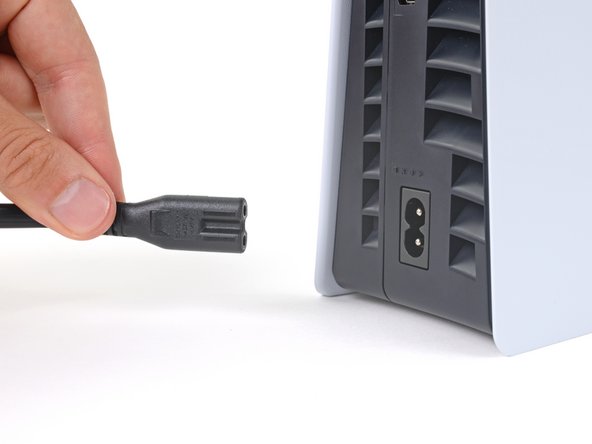

   • Выключи консоль и отключи все кабели и аксессуары.

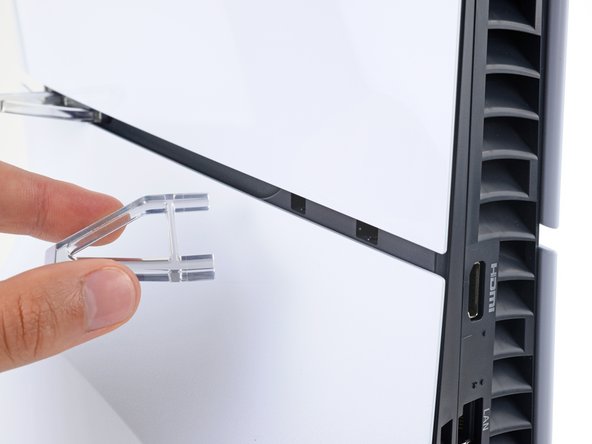

   • Сними подставку, если она есть, и положи консоль.
2. 2

   Положи PlayStation

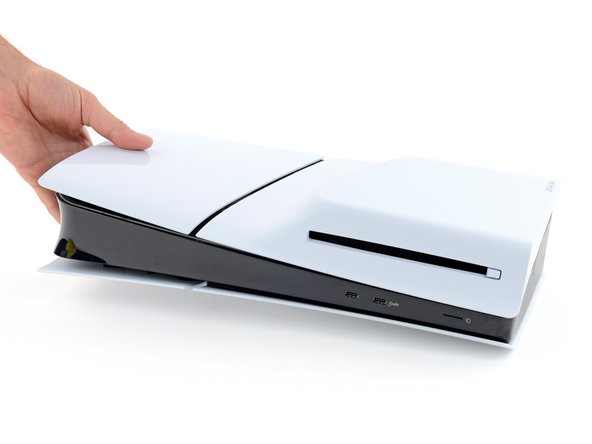

   • Положи PlayStation на бок, правыми панелями вверх.
3. 3

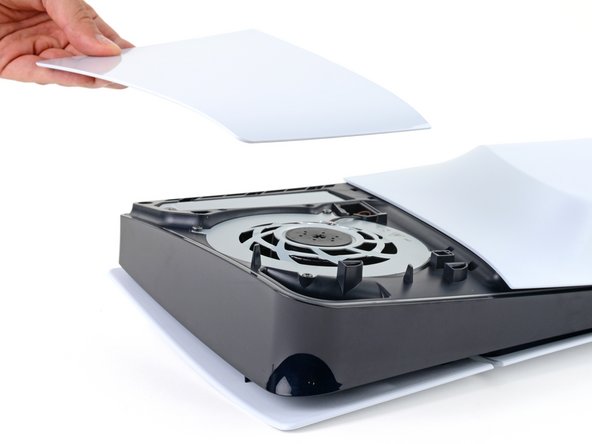

   Сними крышку вентилятора и SSD


   • Крышка держится на крючках вдоль задней кромки и на защёлках вдоль передней.

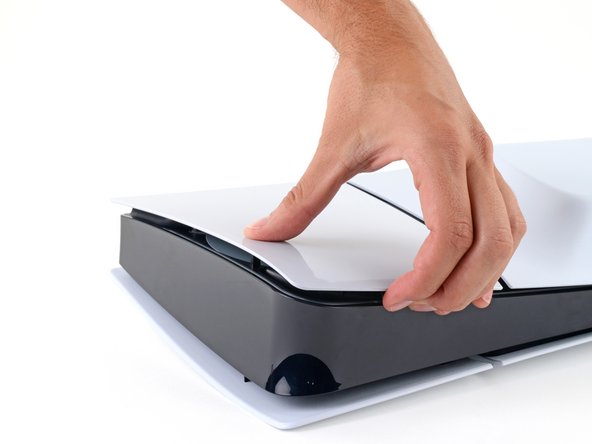

   • С усилием потяни вверх переднюю кромку меньшей, верхней крышки, чтобы освободить защёлки.
   • Защёлки отходят с отчётливыми щелчками.

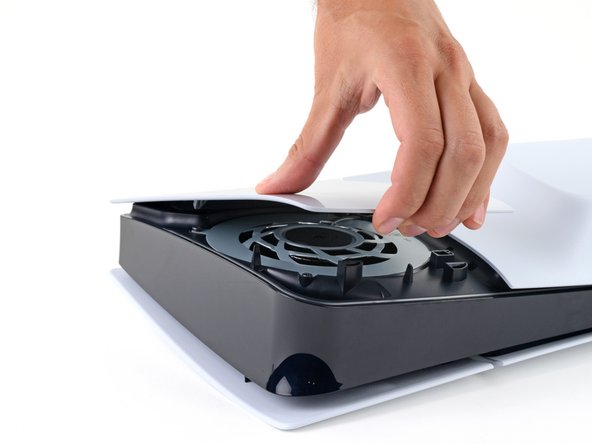

   • Сними крышку.
   • Чтобы поставить крышку обратно, вставь крючки в вырезы вдоль задней кромки и с усилием прижми переднюю кромку, чтобы обе защёлки встали на место.
4. 4

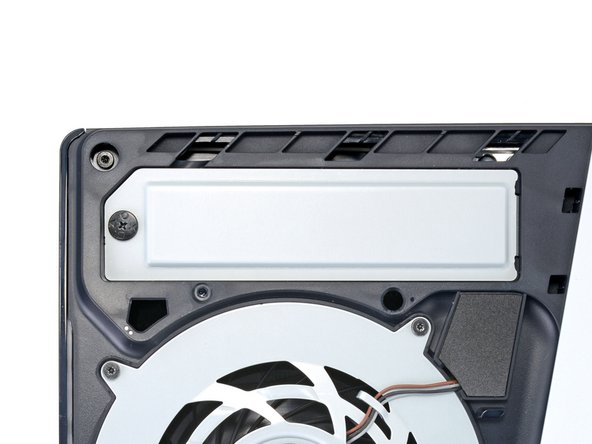

   Выкрути винт крышки слота расширения


   • Крестовой отвёрткой выкрути винт длиной 17,1 мм, которым закреплена крышка слота расширения.
5. 5

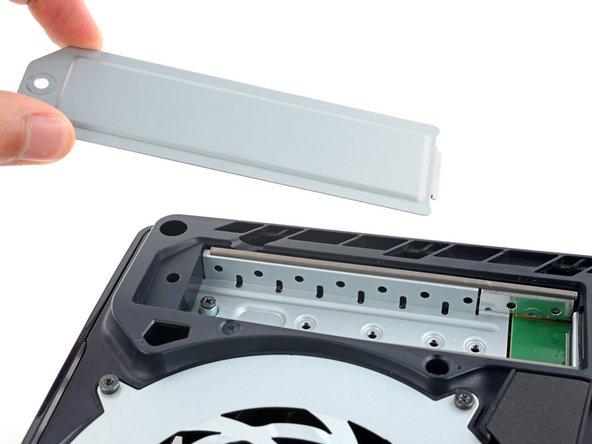

   Сними крышку слота расширения

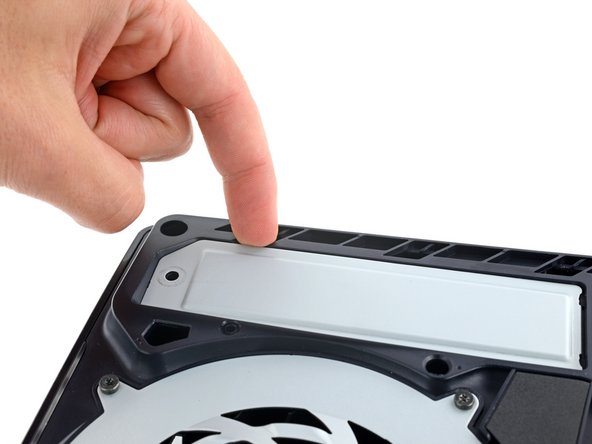

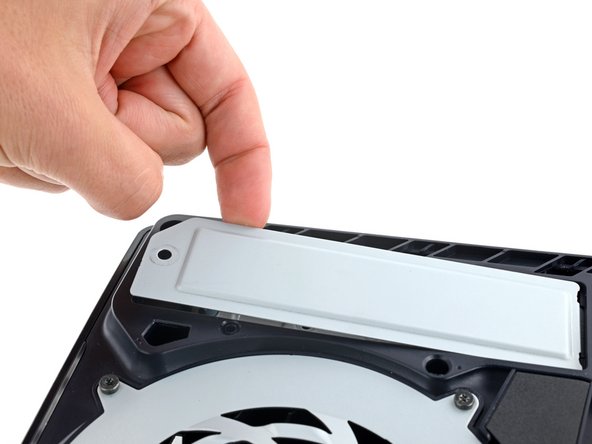

   • Подними пальцами крышку слота расширения у выемки рядом с отверстием для винта и сними её.
6. 6

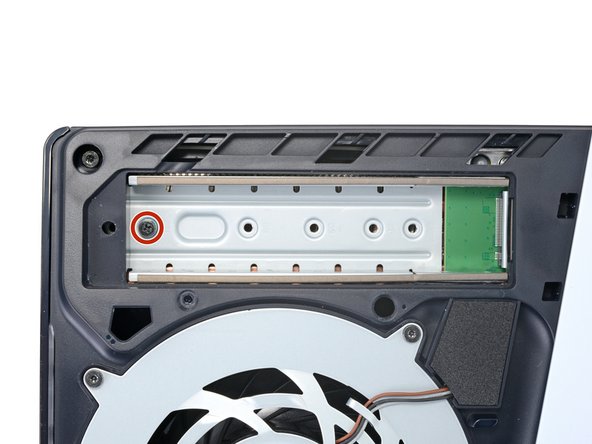

   Выкрути винт SSD


   • Крестовой отвёрткой выкрути винт SSD длиной 10,9 мм, которым закреплена проставка.
7. 7

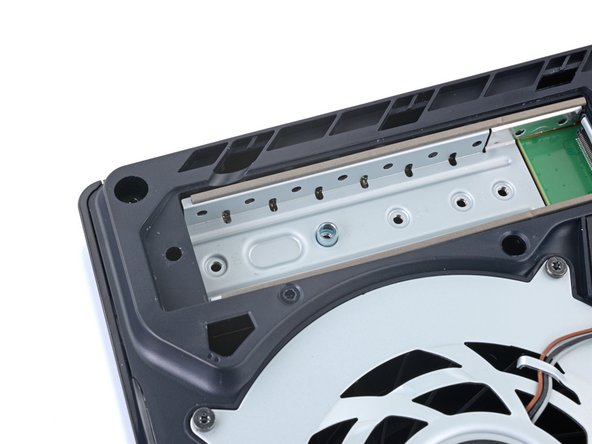

   Переставь проставку


   • Вдоль слота расширения несколько гнёзд — под SSD любой длины. Рядом с каждым гнездом подписан размер.

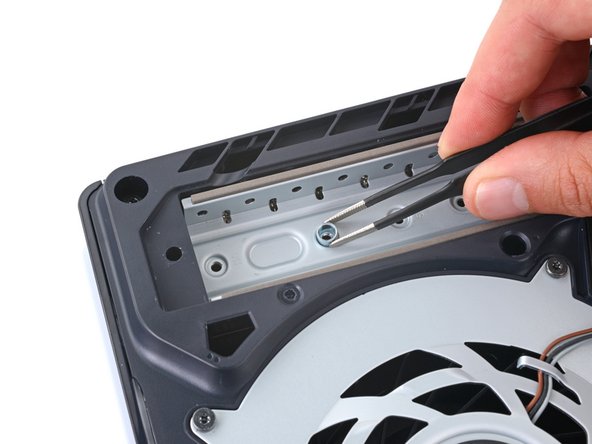

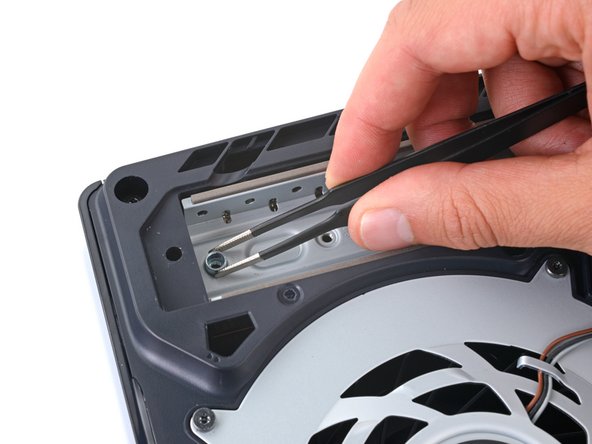

   • Пинцетом или пальцами переставь проставку в гнездо под длину твоего SSD.
   • Не устанавливай SSD без проставки.
8. 8

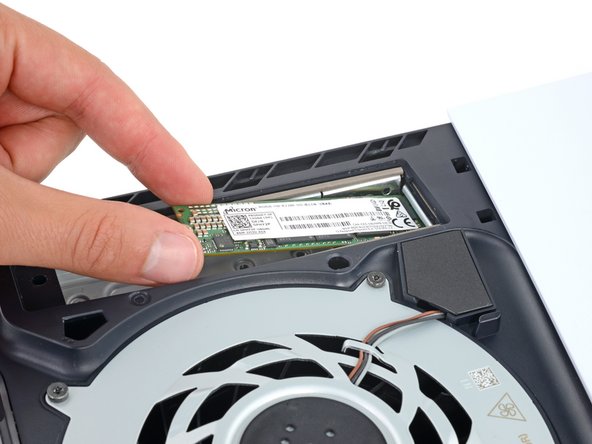

   Закрепи SSD


   • Убедись, что твой SSD подходит к PlayStation и у него есть охлаждение — радиатор или термопрокладка.
   • Вставь SSD в разъём M.2 под небольшим наклоном вниз.
   • У SSD и разъёма M.2 есть ключ: SSD входит в разъём только одной стороной.
   • Пока SSD не закреплён, он стоит под углом — это нормально.
   • Одной рукой прижми SSD так, чтобы его вырез лёг на проставку.

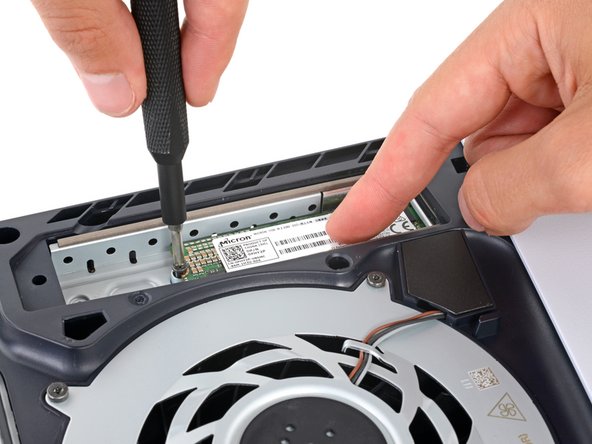

   • Другой рукой затяни винт SSD крестовой отвёрткой.
   • Не перетягивай этот винт — можно повредить SSD.

Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
