Снятие и замена вентилятора: PlayStation 4 Pro

Сложность

Средне

Время

40–50 мин

Шагов

16

Здесь показано, как снять вентилятор PlayStation 4 Pro. Шагов много, и часть разбора лишает гарантии: чтобы добраться до вентилятора, PS4 Pro придётся разобрать почти целиком.

Инструменты

• Отвёртка Torx Security T8
• Phillips #1 Screwdriver
• iFixit Opening Tool
• Крестовая отвёртка PH0

Шаги

1. 1

   Шаг 1

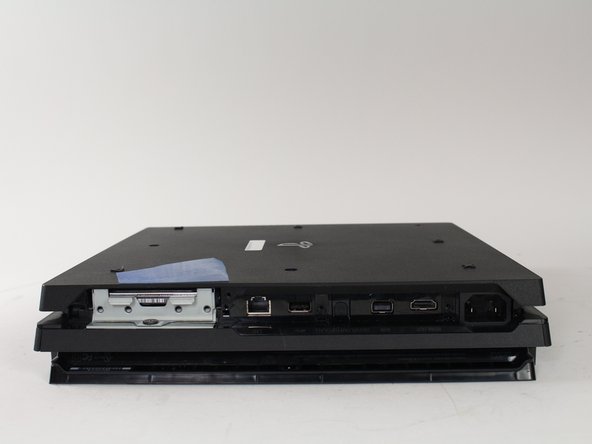

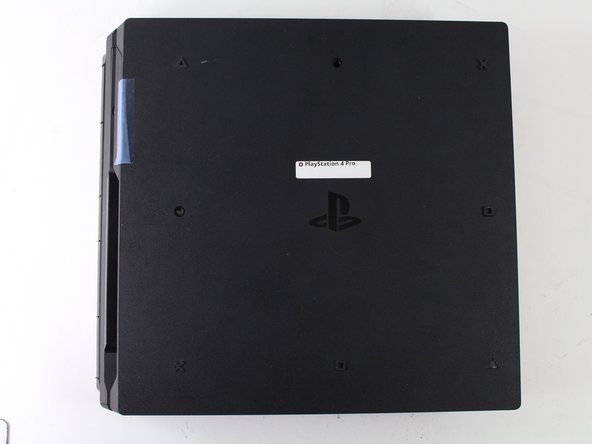

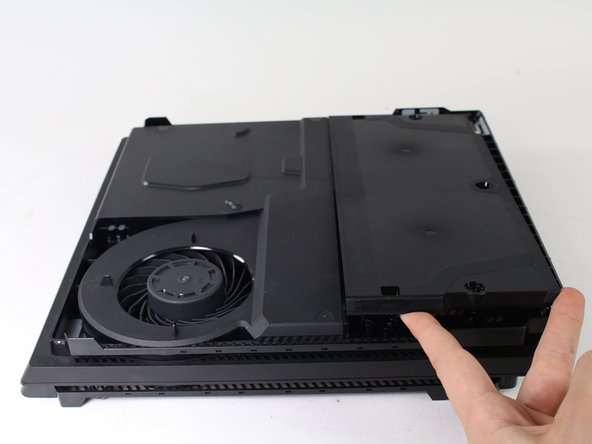

   • Переверни консоль вверх дном.

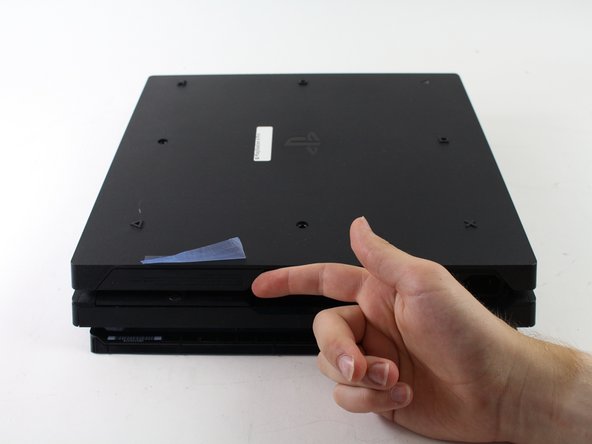

   • Пальцем потяни и отщёлкни пластиковую крышку над жёстким диском.
2. 2

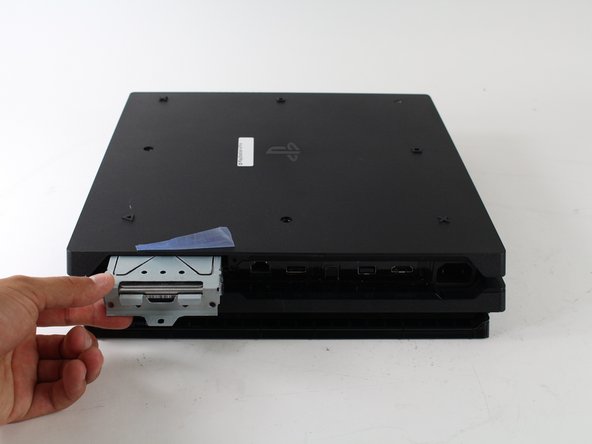

   Шаг 2

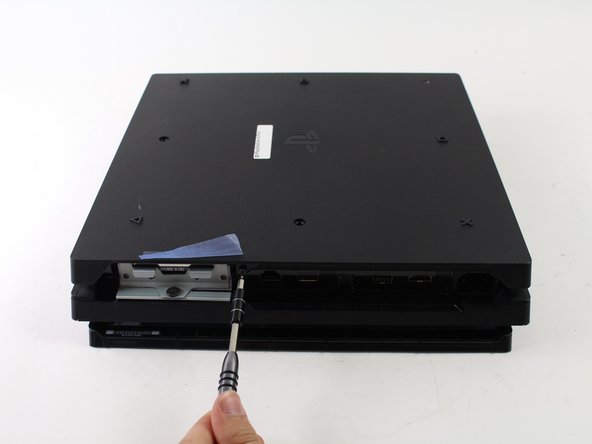

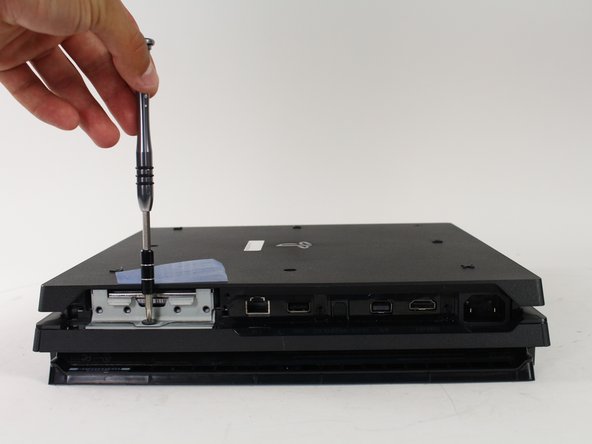

   • Крестовой отвёрткой PH1 выкрути единственный винт крепления салазок жёсткого диска.
   • Вытащи салазки жёсткого диска прямо наружу.
3. 3

   Шаг 3

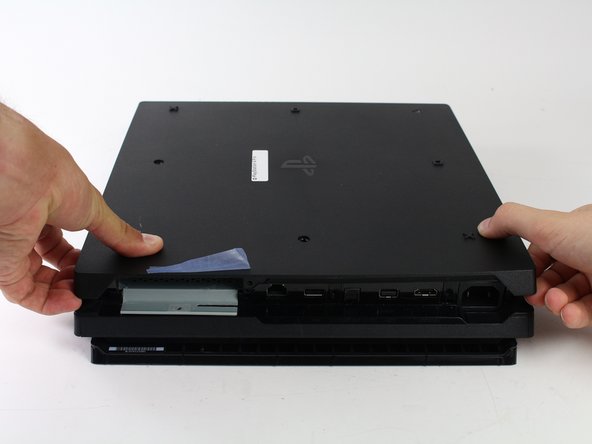

   • Переверни консоль обратно.

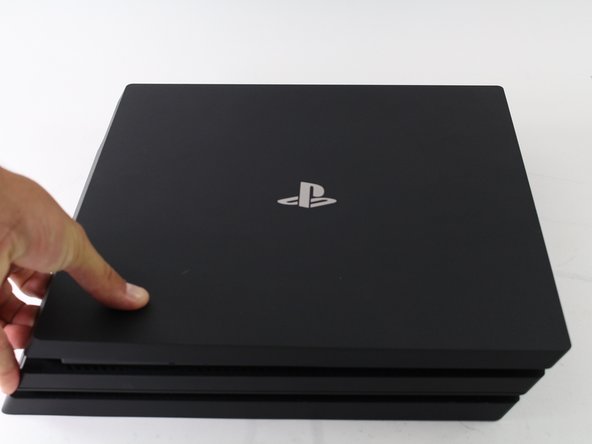

   • Возьмись за два передних угла консоли.
   • Тяни вверх, пока не раздастся громкий щелчок.
   • Может понадобиться большое усилие, так что не бойся действовать понастойчивее.

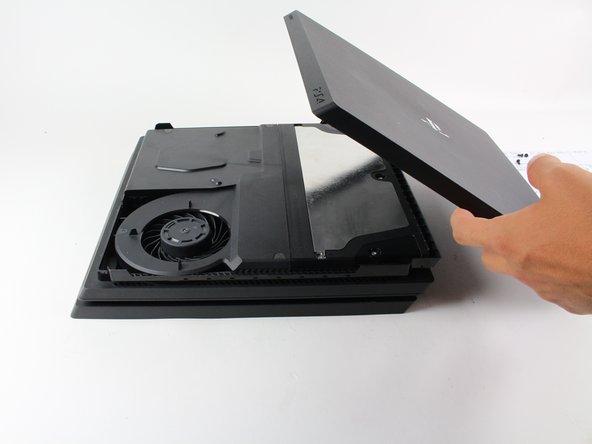

   • Когда оба угла отщёлкнутся, сдвинь крышку назад и сними.
4. 4

   Шаг 4

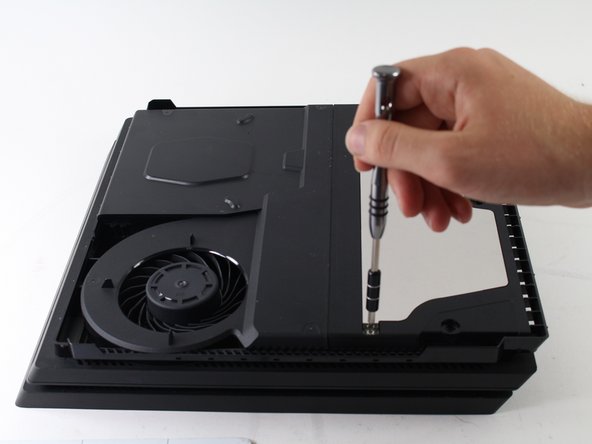

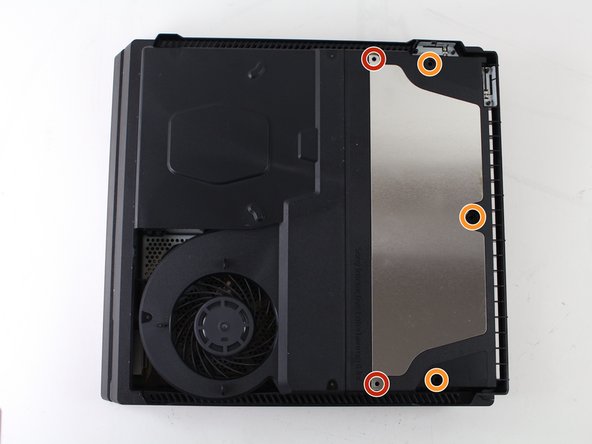

   • Отвёрткой Torx Security T8 выкрути пять винтов на задней стороне консоли.
   • Два винта по 31 мм.
   • Три винта по 10 мм у моделей 7000; у моделей серии 7100 — два серых винта по 10 мм (верхний и нижний на фото).

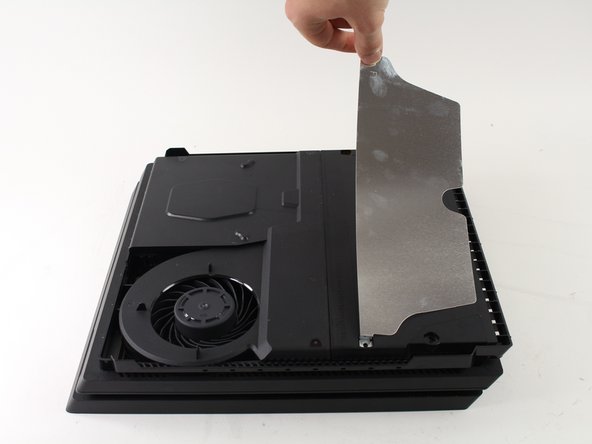

   • Подними и сними металлическую пластину.
5. 5

   Шаг 5


   • Переверни консоль вверх дном.

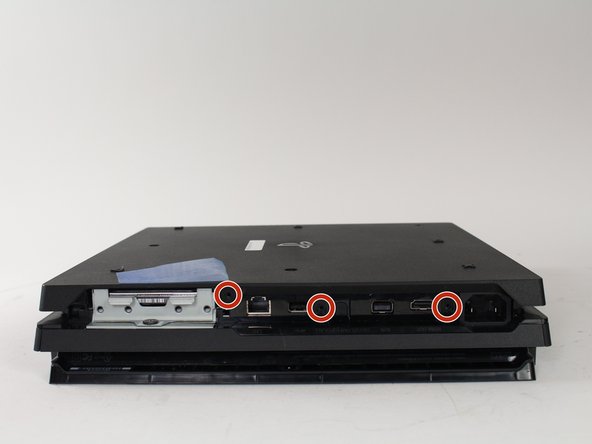

   • Отвёрткой Torx Security T8 выкрути три чёрных винта 7 мм на задней панели (только у моделей серии 7000); у моделей серии 7100 — один винт 7 мм (средний) и гарантийную наклейку слева.

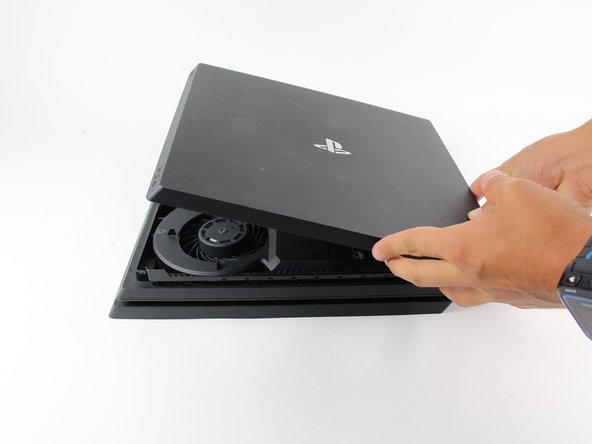

   • Сними нижнюю крышку так же, как верхнюю: возьмись с двух сторон и тяни вверх до щелчка, потом сдвинь крышку. У моделей серии 7100 обрати внимание на две защёлки вместо соответствующих винтов.
6. 6

   Шаг 6

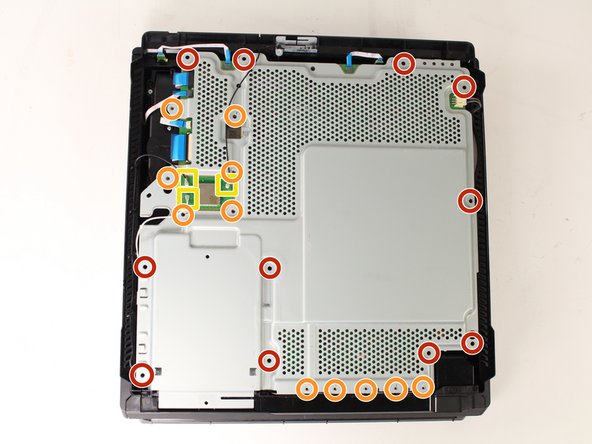

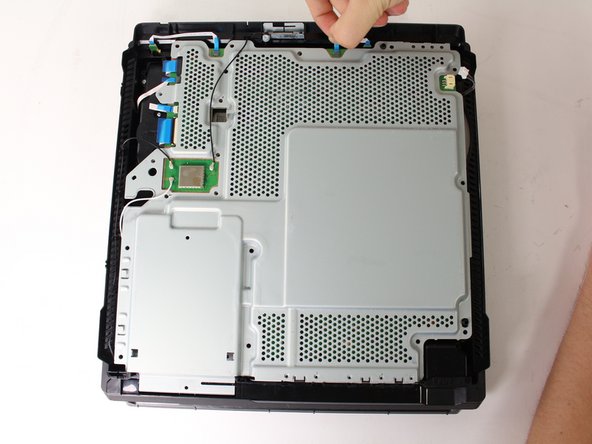

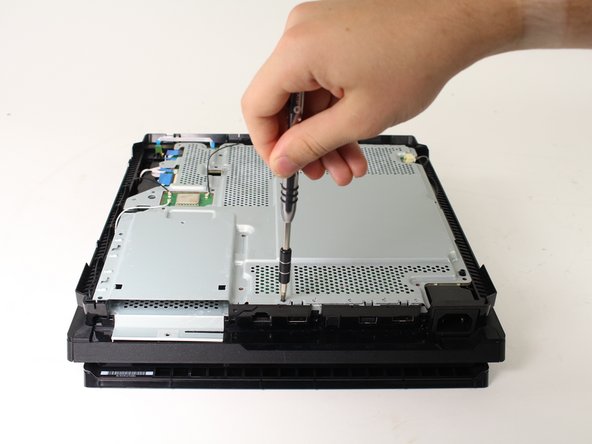

   • Отвёрткой Torx Security T8 выкрути одиннадцать серебристых винтов 10 мм с металлической пластины.
   • Крестовой отвёрткой PH1 выкрути одиннадцать чёрных винтов 4 мм с металлической пластины.
   • У моделей серии 7200 ещё 13 винтов 4 мм по верхнему и правому краю металлической пластины — они отмечены треугольником. Возможно, это касается и других моделей.

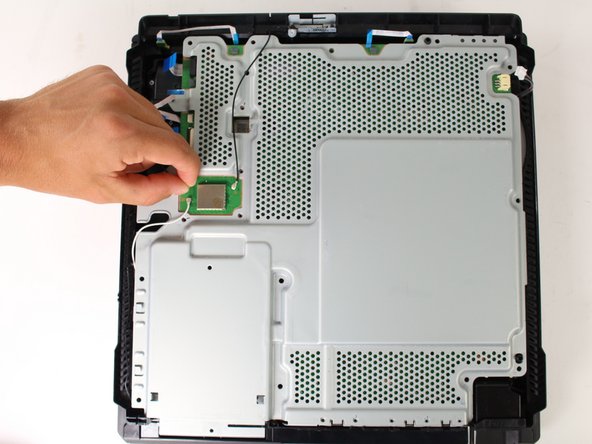

   • Спаджером отключи три кабеля антенн (два чёрных и один белый): поднимай их прямо вверх из гнёзд.
7. 7

   Шаг 7

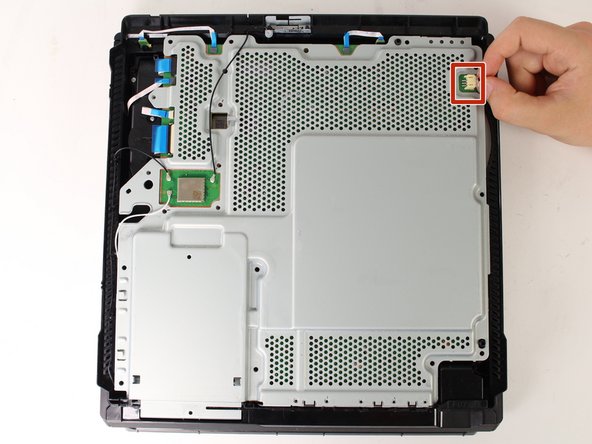

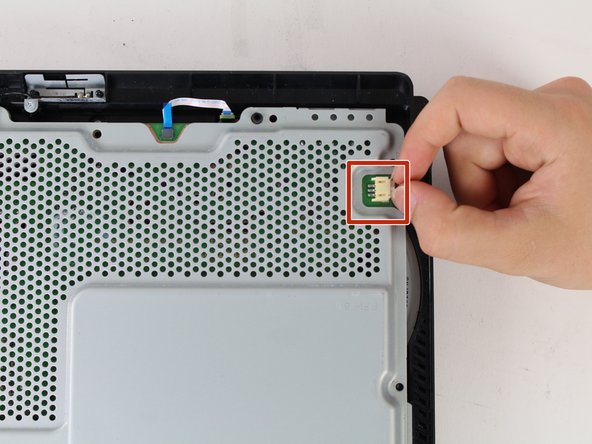

   • Вытащи белый разъём вентилятора прямо из жёлтого гнезда на плате.
8. 8

   Шаг 8

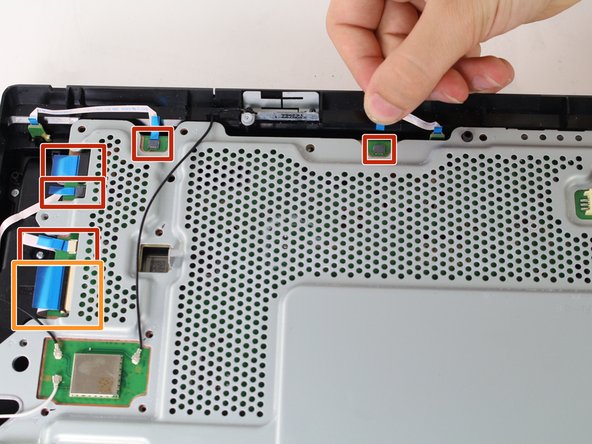

   • Вытащи пять тонких синих шлейфов, подключённых к металлической пластине.
   • Подними фиксатор ZIF-разъёма большого шлейфа.
   • Вытащи большой шлейф из гнезда.
   • Не тяни самый большой синий шлейф, не подняв фиксатор, — можно повредить разъём.
9. 9

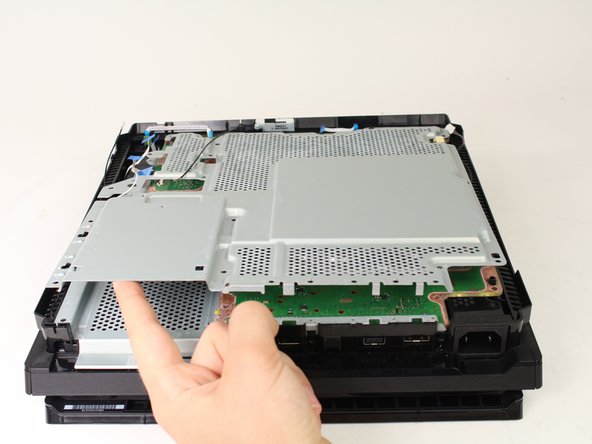

   Шаг 9

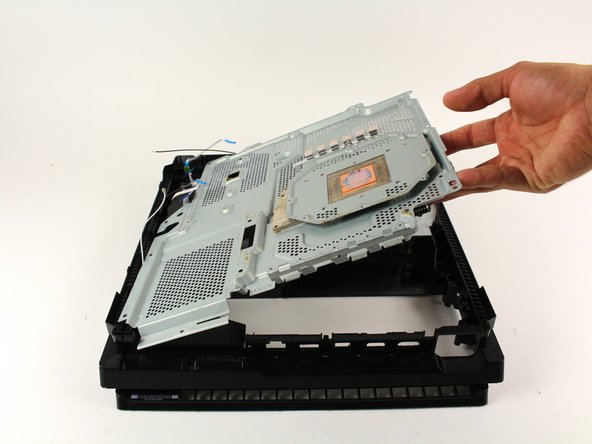

   • Подними и сними металлическую пластину.
10. 10

    Шаг 10

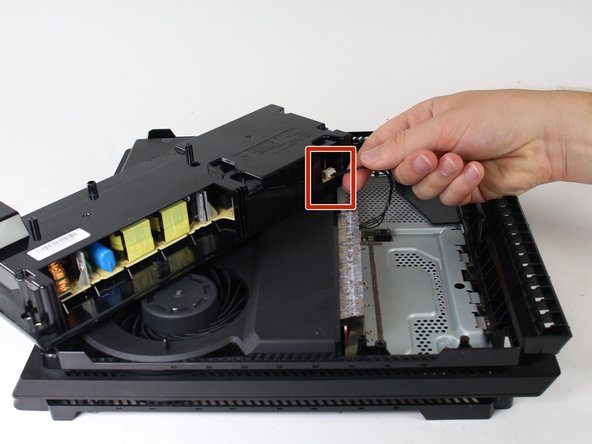

    • Переверни консоль, чтобы продолжить с верхней стороны.

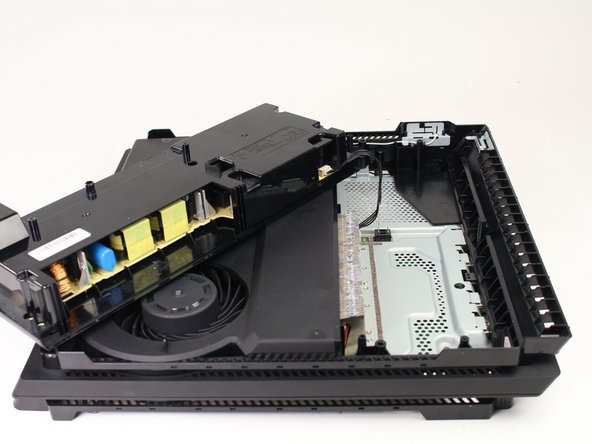

    • Подними блок питания и положи его на консоль.
    • Не тяни слишком сильно: блок ещё подключён в одном месте.
    • Возьмись за разъём за блоком питания и вытащи его прямо наружу.
11. 11

    Шаг 11


    • Если у тебя модель серии 7200, эта металлическая пластина уже снята вместе с большой пластиной платы. В таком случае пропусти шаг.
    • Аккуратно переверни консоль вверх дном.

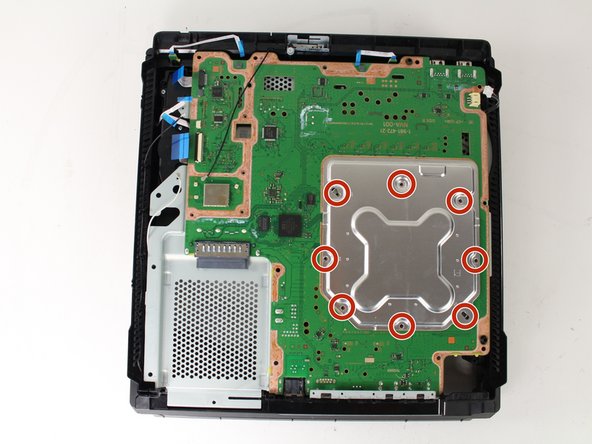

    • Крестовой отвёрткой PH1 выкрути восемь винтов 4 мм на металлической пластине с X-образным знаком.
    • Пластиковой лопаткой сними металлическую пластину в форме X.
12. 12

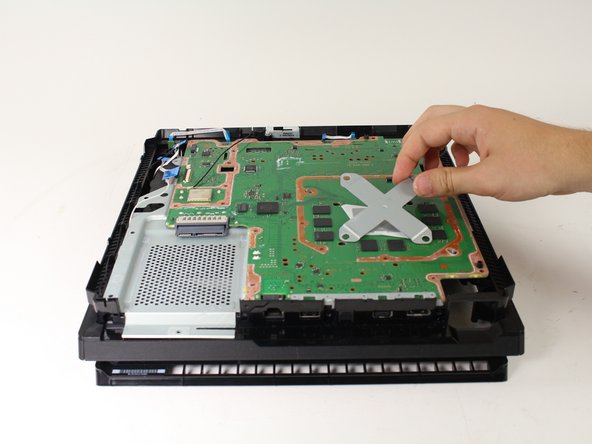

    Шаг 12

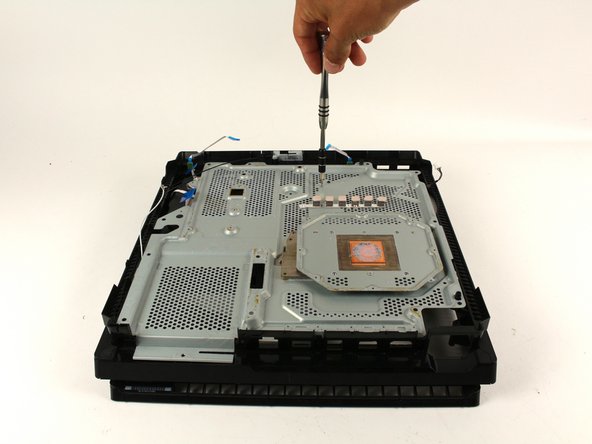

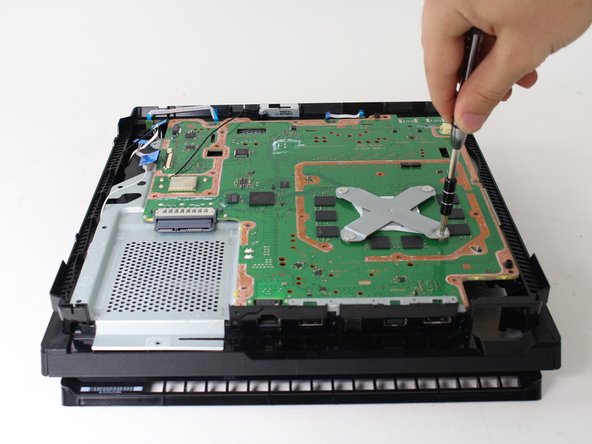

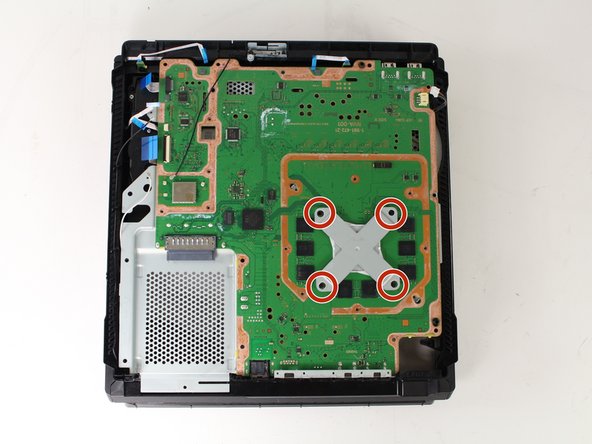

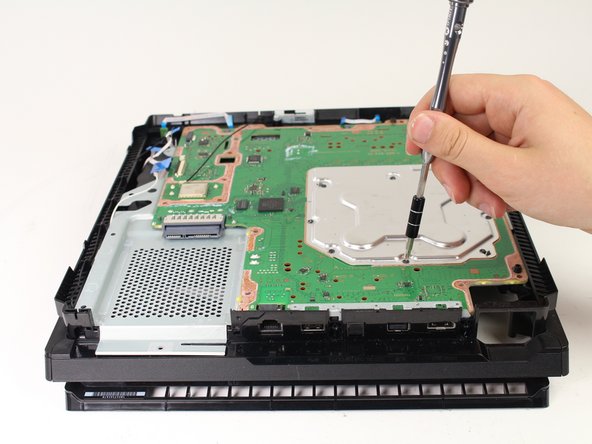

    • Крестовой отвёрткой PH1 выкрути четыре винта 13 мм на X-образной металлической пластине под ней.
    • У моделей серии 7200 вместо неё S-образная металлическая пластина с двумя винтами.
    • Возьмись за X-образный прижимной кронштейн и подними прямо вверх.
13. 13

    Шаг 13

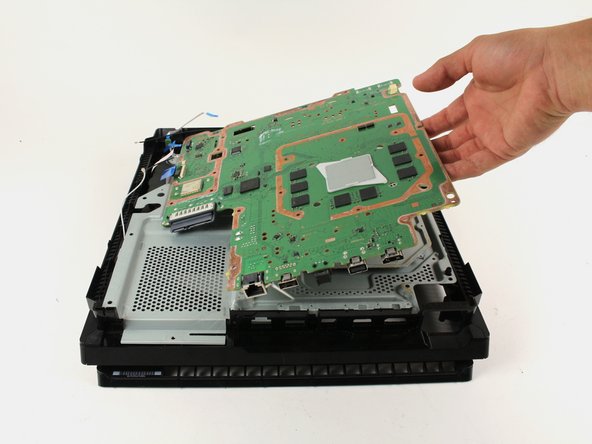

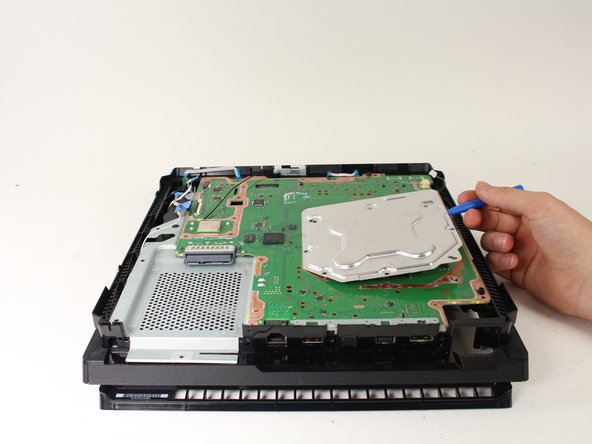

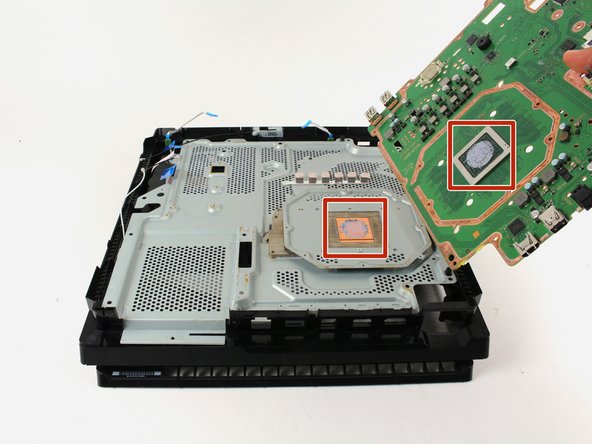

    • Возьмись за край платы и медленно подними её, чтобы вынуть из консоли.
    • При сборке нанеси заново термопасту между платой и металлической пластиной под ней по этой инструкции.
14. 14

    Шаг 14

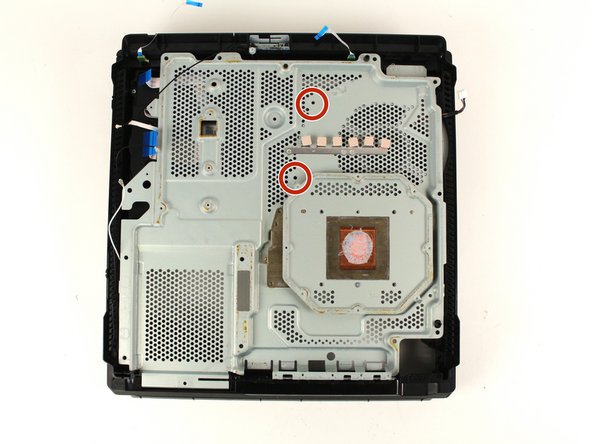

    • Крестовой отвёрткой PH1 выкрути два серебристых винта 6 мм с металлической пластины.
15. 15

    Шаг 15

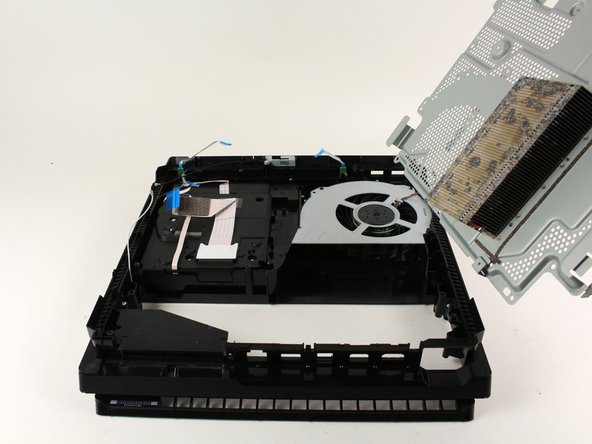

    • Подними металлическую пластину, соединённую с тепловой трубкой, прямо вверх и сними её.
16. 16

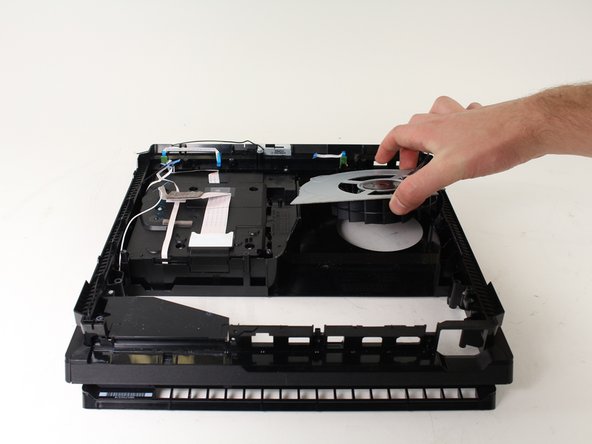

    Шаг 16

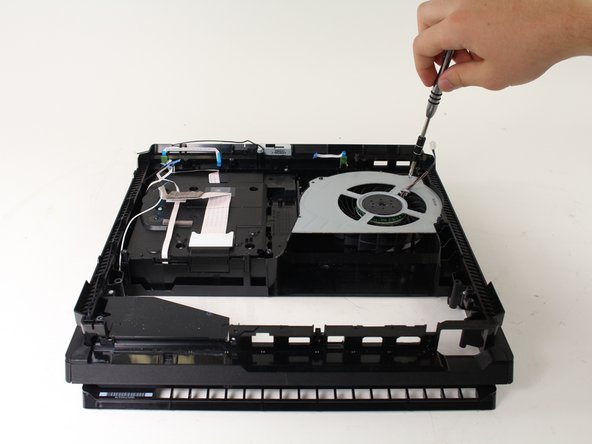

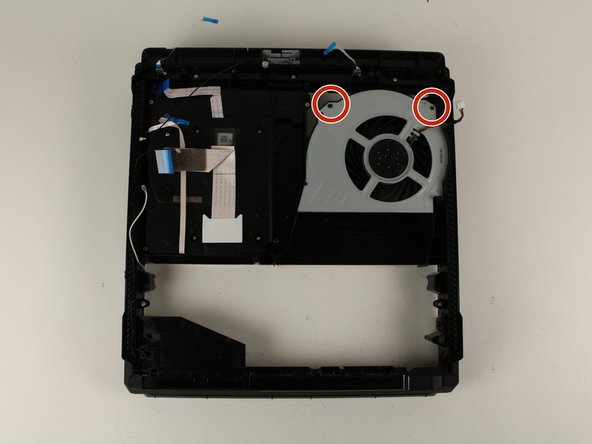

    • Крестовой отвёрткой PH0 выкрути два винта 6 мм на вентиляторе.
    • У моделей серии 7200 эти винты находятся справа от вентилятора.
    • Возьмись за вентилятор и подними, чтобы вынуть его.

Сборка — в обратном порядке. Винты ставь туда же, откуда выкрутил.
